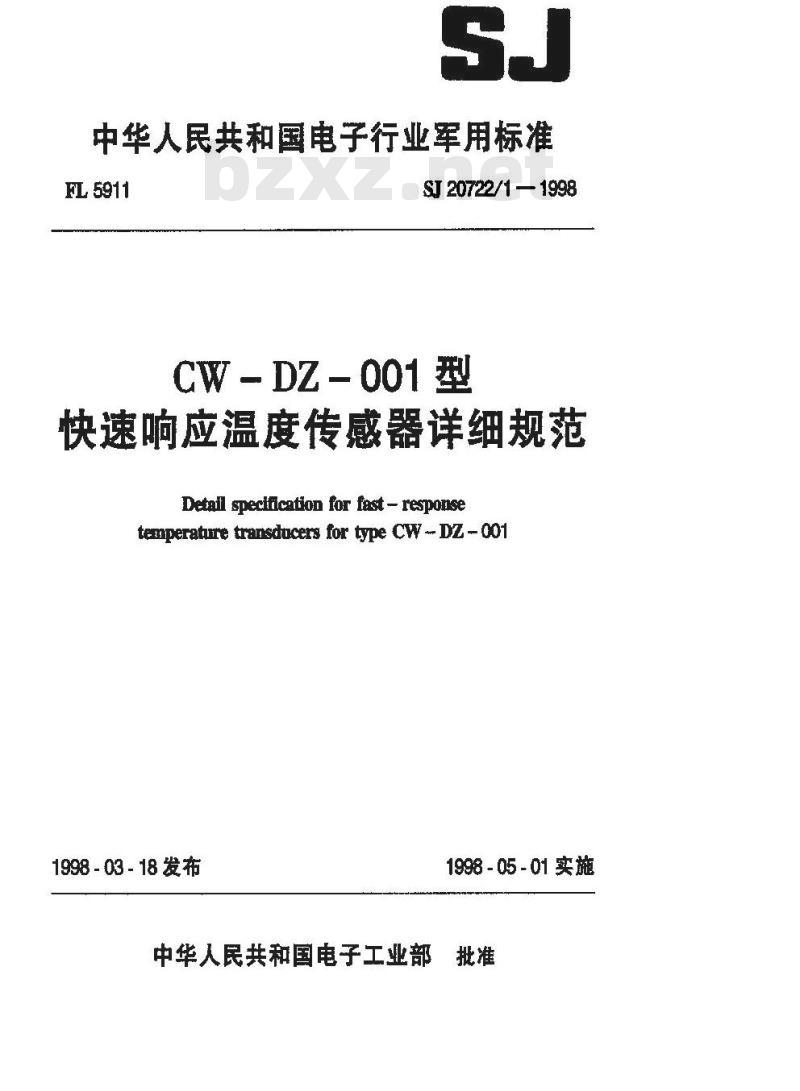

【行业标准】 CW-DZ-001型快速响应温度传感器详细规范

中华人民共和国电子行业军用标准FL5911
SJ 20722/1 1998

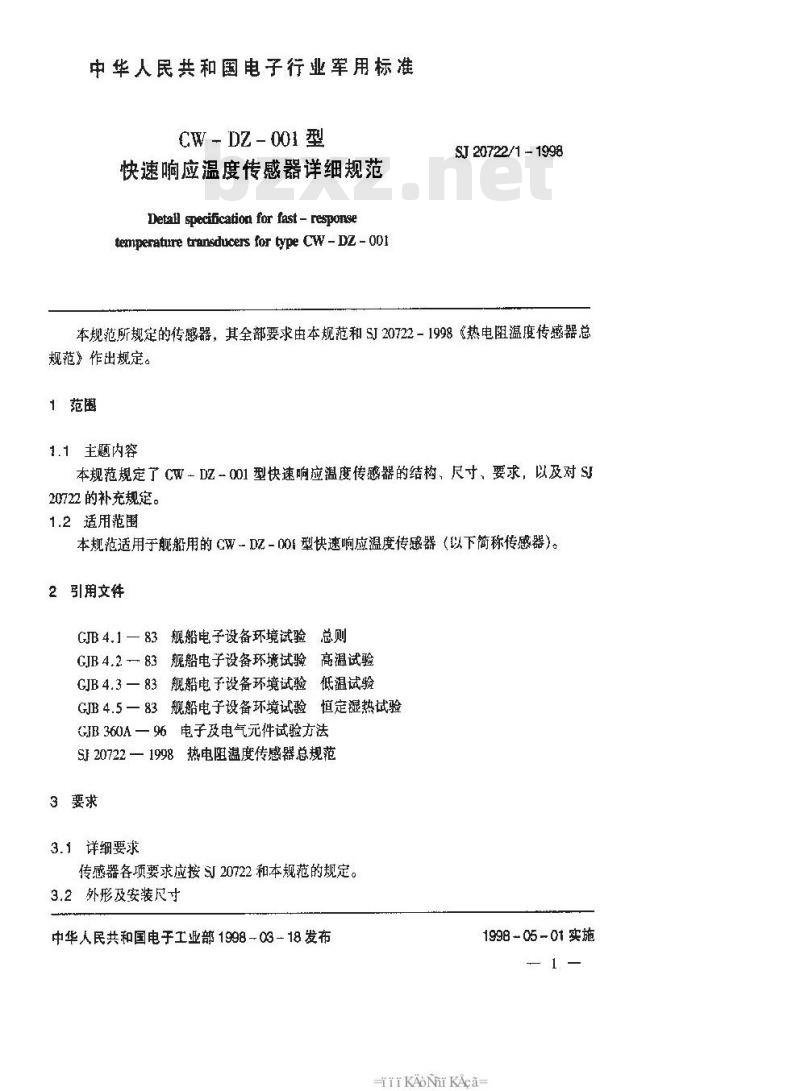

CW - DZ- 001 型
快速响应温度传感器详细规范
Detail specification for fast - responsetemperature transducers for type CW --- DZ -- 0011998-03-18发布
1998-05-01实施
中华人民共和国电子工业部批准中华人民共和国电子行业军用标准CW - DZ- 001 型
快速响应温度传感器详细规范
Detall specification for fast - responsetenperature transducers for type CW - DZ - 001SJ 20722/1 - 1998
本规范所规定的传感器，其全部要求由本规范和SJ20722-1998《热电阻温度传感器总规范》作出规定。
1范围
1.1主题内容　
本规范规定了CW-DZ-001型快速响应温度传感器的结构、尺寸，要求，以及对SJ20722 的补充规定。
1.2适用范围
本规范适用于舰船用的CW-DZ-001型快速响应温度传感器（以下简称传感器）。2引用文件
GIB4.1一83舰船电子设备环境试验总则GJR4.2一83舰船电子设备环境试验高温试验GJB4.3一83舰船电子设备环境试验低温试验GJB4.5一83舰船电子设备环境试验恒定湿热试验GJB360A一%电子及电气元件试验方法SI20722—1998热电阻温度传感器总规范3要求
3.1详细要求
传感器各项要求应按SJ20722和本规范的规定。3.2外形及安装尺寸
中华人民共和国电于工业部1998-03-18发布1998 - 05 ~ 01 实施
KAoNrKAca-
SJ 20722/1 - 1998

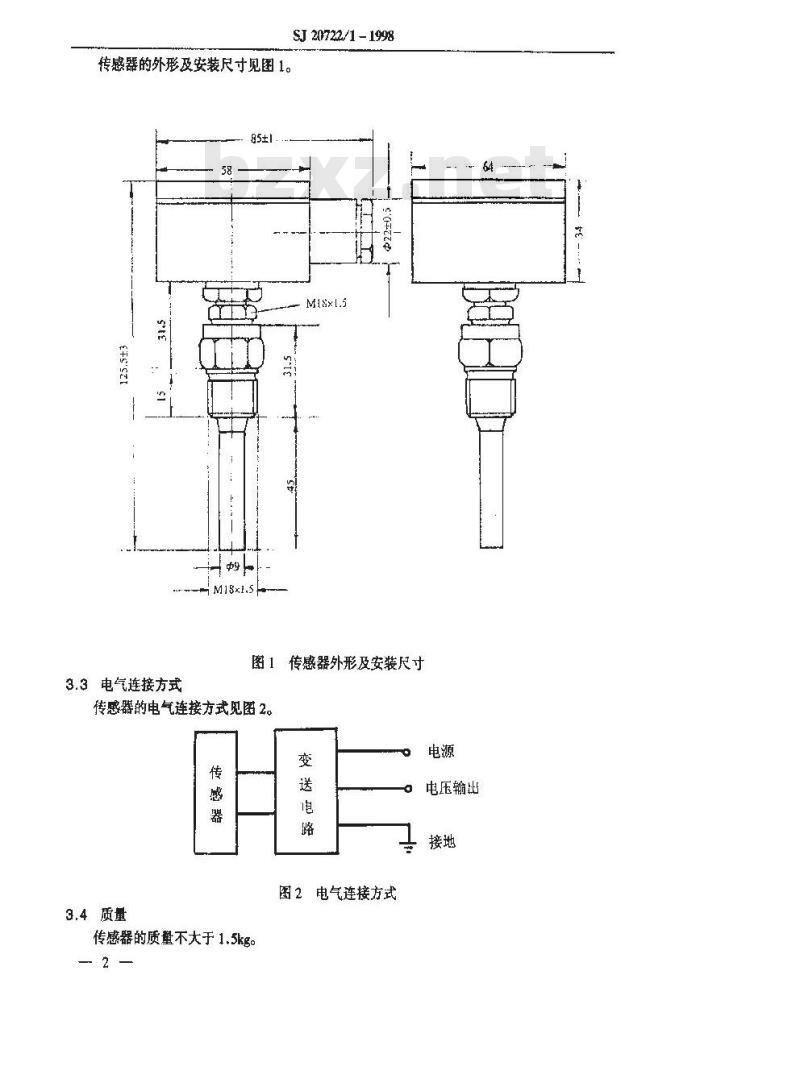

传感器的外形及安装尺寸见图1。95±1
图1传感器外形及安装尺寸
3.3电气连接方式
传感器的电气连接方式见图2。
3.4质量
传感器的质量不大于1.5kg。
图2电气连接方式此内容来自标准下载网
电压输出
3.5测源范围

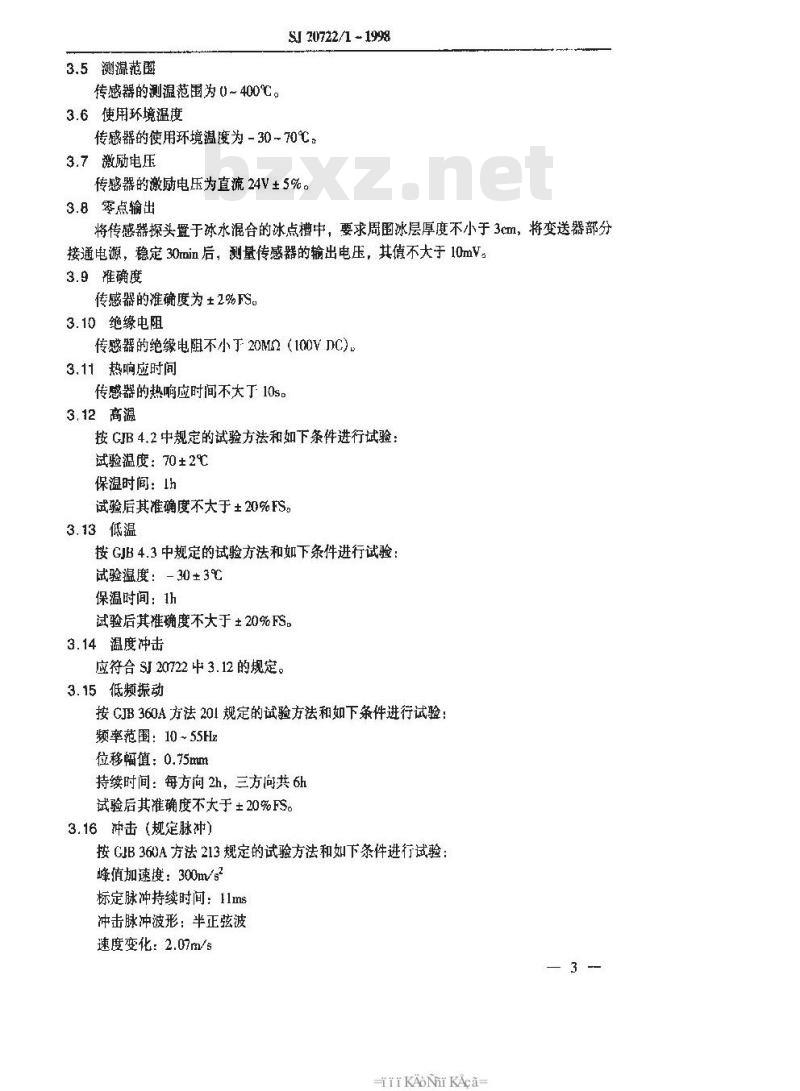

传感器的测温范围为0~400℃。
3.6使用环境温度
SI 20722/1 - 1998
传感器的使用环境温度为-30～70℃3.7激励电压
传感器的激励电压为直流24V±5%。3.8零点输出
将传感器探头罩于冰水混合的冰点槽中，要求周围冰层厚度不小于3cm，将变送器部分接通电源，稳定30rmin后，测量传感器的输出电压，其不大于10mV3.9准确度
传感器的准确度为±2%FS。
3.10绝缘电阻
传感器的绝缘电阻不小于20M（100VDC)3.11热响应时间
传感器的热响应时间不大丁10s
3.12高溢
按GB4.2中规定的试验方法和如下条件进行试验：试验温度：70±2℃
保温时间：1h
试验后其准确度不大于±20%FS。3.13低温
按GJB4.3中规定的试验方法和如下条件进行试验：试验温度： - 30 ± 3℃
保温时间：1h
试验后其准确度不大于±20%FS。3.14温度冲击
应符合 SJ 20722 中 3.12的规定。3.15低频振动
按GJB360A方法201规定的试验方法和如下条件进行试验：频率范围：10~55Hz
位移幅值：0.75mm
持续时间：每方向2h，三方尚共6h试验后其准确度不大于±20%FS。3.16冲击（规定脉冲）
按CIB360A方法213规定的试验方法和如下条件进行试验：峰值加速度：300m/s
标定脉冲持续时间：11ms
冲击脉冲波形：半正弦波
速度变化：2.07m/s
iKAoNrKAca
SJ 20722/1 - 1998

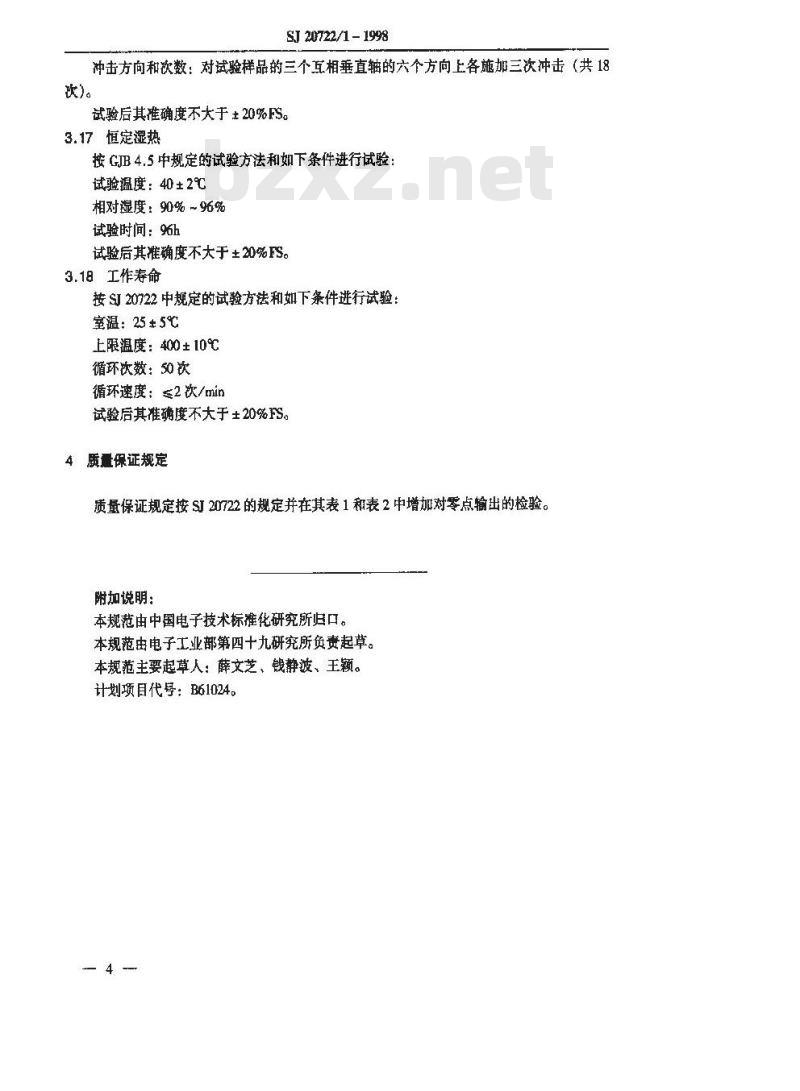

冲击方向和次数：对试验样品的三个互相垂直轴的六个方向上各施加三次冲击（共18试验后其准确度不大于±20%FS。3.17恒定湿热
按GJB4.5中规定的试验方法和如下条件进行试验：试验温度：40±2℃
相对湿度：90%~96%
试验时间：96h
试验后其准确度不大于±20%FS。3.18工作寿命
按SJ20722中规定的试验方法和如下条件进行试验：室温：25+5℃
上限温度：400±10℃
循环次数：50次
循环速度；室2次/min
试验后其准确度不大于±20%FS。4质量保证规定
质量保证规定按SJ20722的规定并在其表1和表2中增加对零点输出的检验。附加说明；
本规范由中国电子技术标准化研究所归口。本规范由电子士业部第四十九研究所负责起草。本规范主要起草人：薛文芝、钱静波、王颖。计划项目代号：B61024。
