CGY - YZ- 001 型
微压传感器详细规范
Detail specification for micro - presuretransducers for CGY -- YZ - 0011998-03-18发布
1998-05-01实施

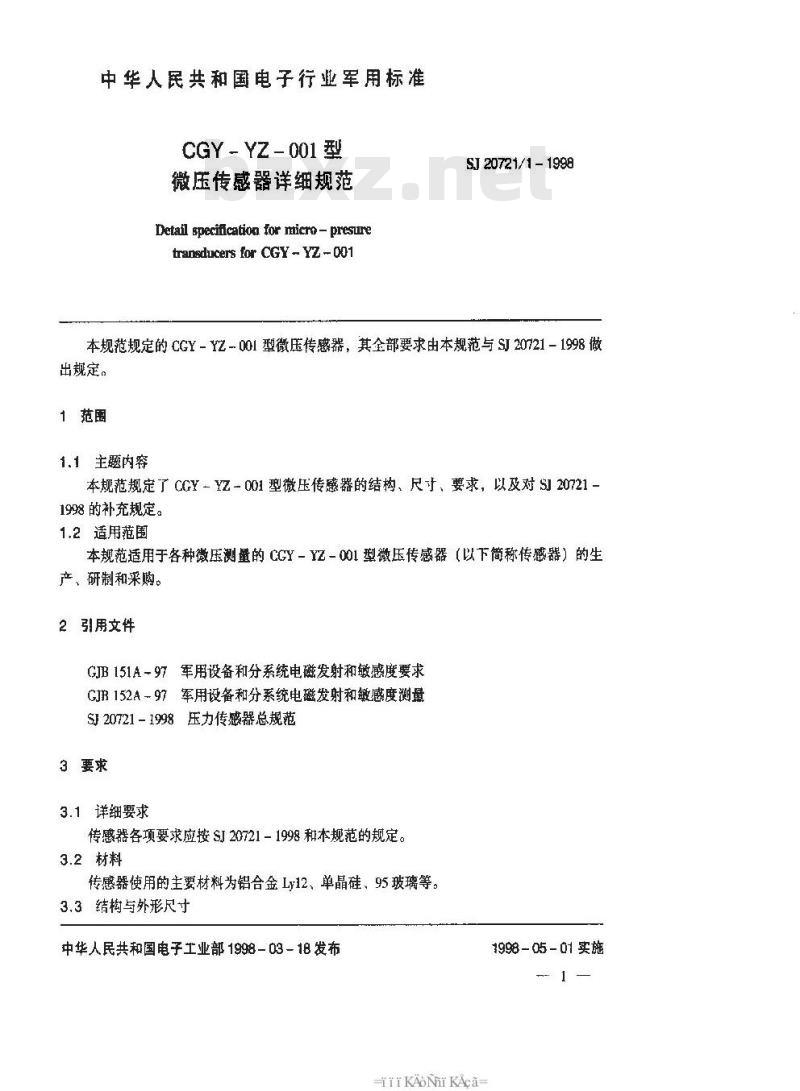

中华人民共和国电子工业部批准中华人民共和国电子行业军用标准CGY_YZ-001型
微压传感器详细规范
Detail specification for micro - presuretransducers for CGY YZ --001SJ 20721/1 - 1998
本规范规定的CGY-YZ-001型微压传感器，其全部要求由本规范与SJ20721-1998做出规定。
1范围
1.1主题内容
本规范规定了CGY-YZ-001型微压传感器的结构、尺寸、要求，以及对SJ20721-1998的补充规定。
1.2适用范围
本规范适用于各种徽压测量的CGY-YZ-001型微压传感器（以下简称传感器）的生产、研制和采购。
2引用文件
GJB151A-97军用设备和分系统电磁发射和敏感度要求GJ152A97军用设备和分系统电磁发射和敏感度测量SI20721-1998压力传感器总规范3要求
3.1详细要求
传感器各项要求应按SJ20721-1998和本规范的规定。3.2材料
传感器使用的主要材料为铝合金L#12、单晶硅、95玻璃等：3.3结构与外形尺寸
中华人民共和国电子工业部1998-03-18发布niKAoNrkAca
1998-05-01实施

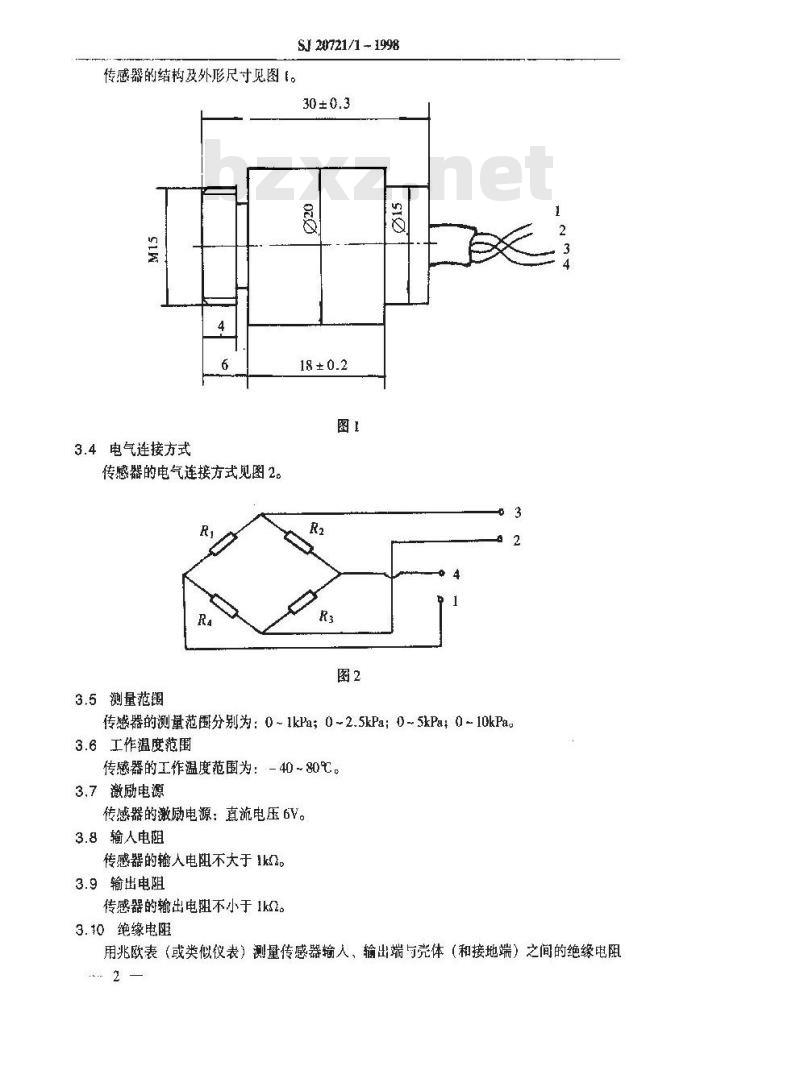

传感器的结构及外形尺寸见图1。SI
3.4电气连接方式
传感器的电气连接方式见图2。
3.5测量范围
SJ 20721/1 -- 1998
传感器的测量范围分别为：0~1kPa；0~2.5kPa：0-5kPa;0~10kPa。3.6工作温度范围
传感器的工作温度范围为：40～80%℃。3.7激励电源
传感器的激励电源：真流电压6V。3.8输人电阻
传感器的输人电阻不大于1ko，
3.9输出电阻
传感器的输出电阻不小于1k2。
3.10绝缘电阻
用兆欧表（或类似仪表）测量传感器输人，输出端与壳体（和接地端）之间的绝缘电阻2
SJ 20721/1 - 1998

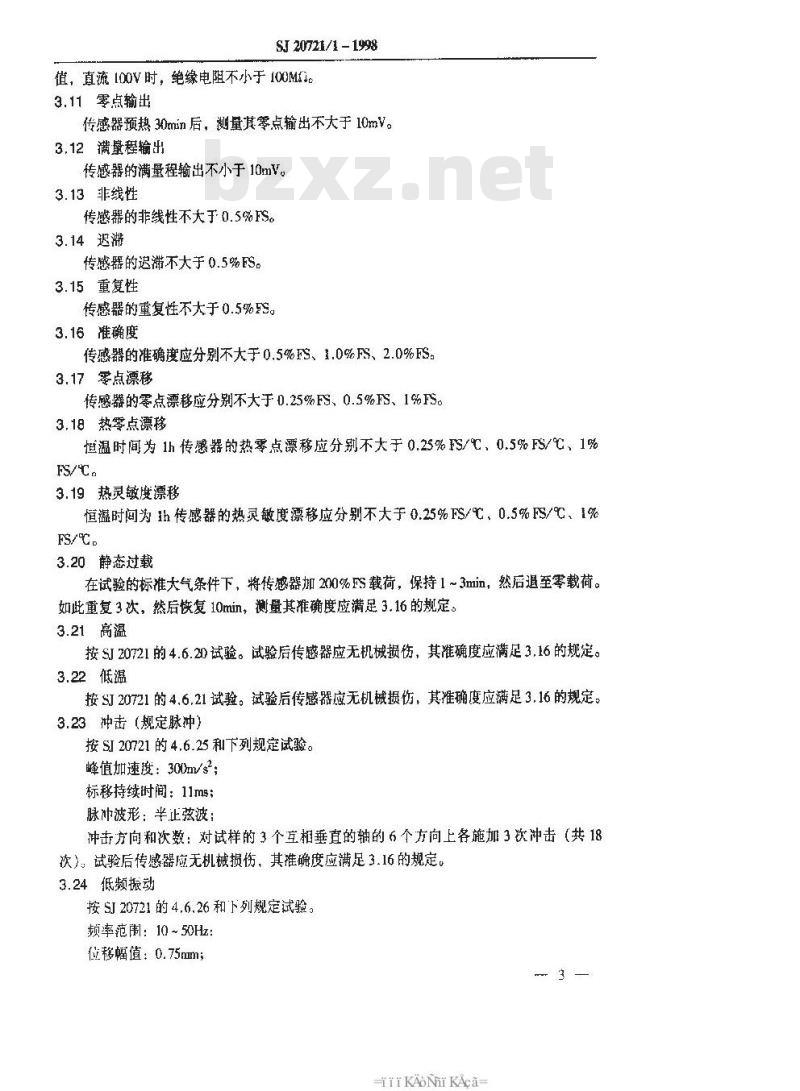

值，直流100V时，绝缘电阻不小于100M。3.11零点输出
传感器预热30min后，測量其零点输出不大于10mV。3.12 满量程输出
传感器的满量程输出不小于10mV。3.13非线性
传感器的非线性不大于0.5%FS。3.14退游
传感器的迟滞不大于0.5%FS。
3.15重复性
传感器的重复性不大于0.5%FS。3.16准确度
传感器的准确度应分别不大于0.5%FS、1.0%FS、2.0%FS。3.17零点漂移
传感器的零点漂移应分别不大于0.25%FS、0.5%FS、1%FS。3.18热零点漂移
恒温时间为1h传感器的热零点漂移应分别不大于0.25%FS/℃，0.5%FS/℃、1%FS/C。
3.19热灵敏度漂移
恒溢时间为1h传感器的热灵敏度漂移应分别不大于0.25%FS/℃，0.5%FS/℃、1%FS/C。
3.20静态过载
在试验的标准大气条件下，将传感器加200%FS载荷，保持1~3min，然后退至零载荷。如此重复3次，然后恢复10min，测量其推确度应满足3.16的规定。3.21高温
按SJ20721的4.6.2D试验。试验后传感器应无机械损伤，其准确度应满足3.16的规定。3.22低温www.bzxz.net
按SJ20721的4.6.21试验。试验后传感器应无机械损伤，其准确度应满足3.16的规定。3.23冲击（规定脉冲）
按SI20721的4.6.25和下列规定试验。峰值加速度：300m/s；
标移持续时间：11ms；
脉冲波形：半止兹波：
冲击方向和次数：对试样的3个互相垂直的轴的6个方向上各施加3次冲击（共18次）。试验后传感器应无机械损伤，其准确度应满足3.16的规定。3.24低频振动
按SJ20721的4.6.26和下列规定试验。频率范围：10~50Hz：
位移幅值：0.75mm；
KAorKAca-
SI 20721/1 - 1998

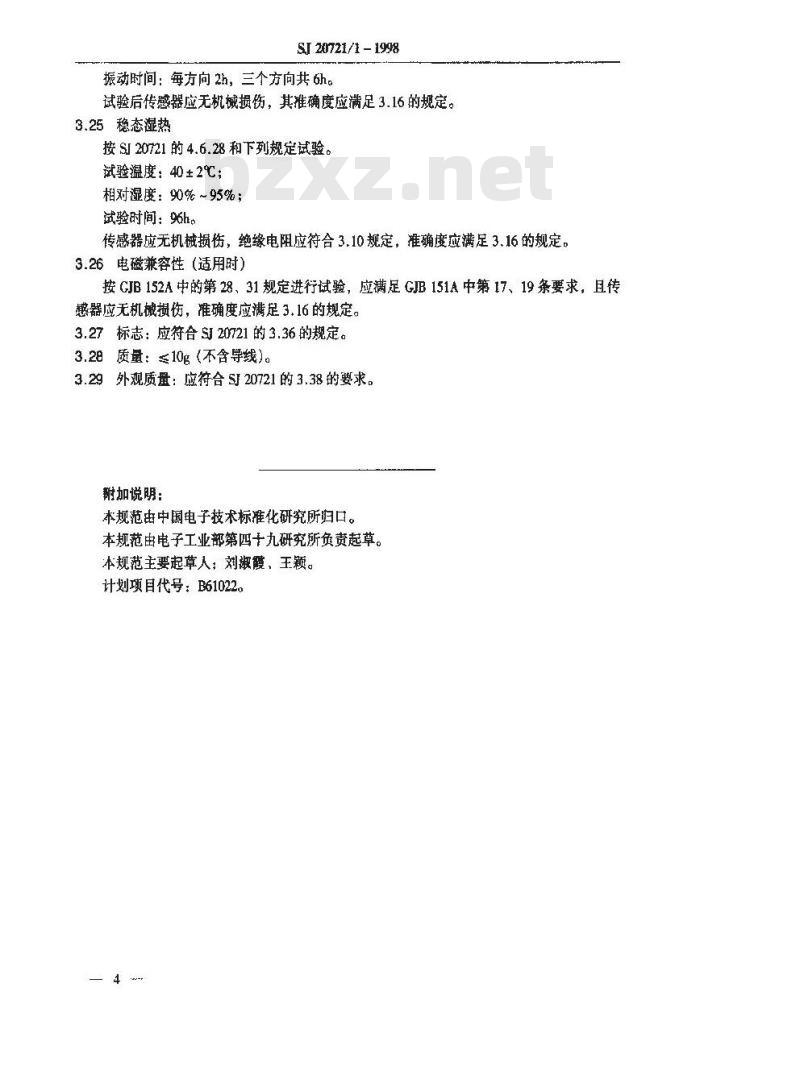

振动时间：每方向2h，三个方向共6h。试验后传感器应无机械损伤，其准确度应满足3.16的规定。3.25稳态热
按 SI 20721 的 4.6.28 和下列规定试验。试验温度：40±2°℃；
相对湿度：90%~95%;
试验时间：96ha
传感器应无机械损伤，绝缘电阻应符合3.10规定，准确度应满足3.16的规定，3.26电磁兼容性（适用时）
按 GJB 152A 中的第 28、31 规定进行试验，应满足 GJB 151A 中第 17、19 条要求，且传感器应无机械损伤，准确度应满足3.16的规定。3.27标志；应符合 SI 20721 的3.36 的规定。3.28质量：≤10g（不含导线）。3.29外观质量：应符合SJ20721的3.38的要求。翻加说明：
本规范由中国电子技术标准化研究所归口。本规范由电子工业部第四十九研究所负责起草。本规范主要起草人，刘淑，王颖。计划项目代号：B61022。
