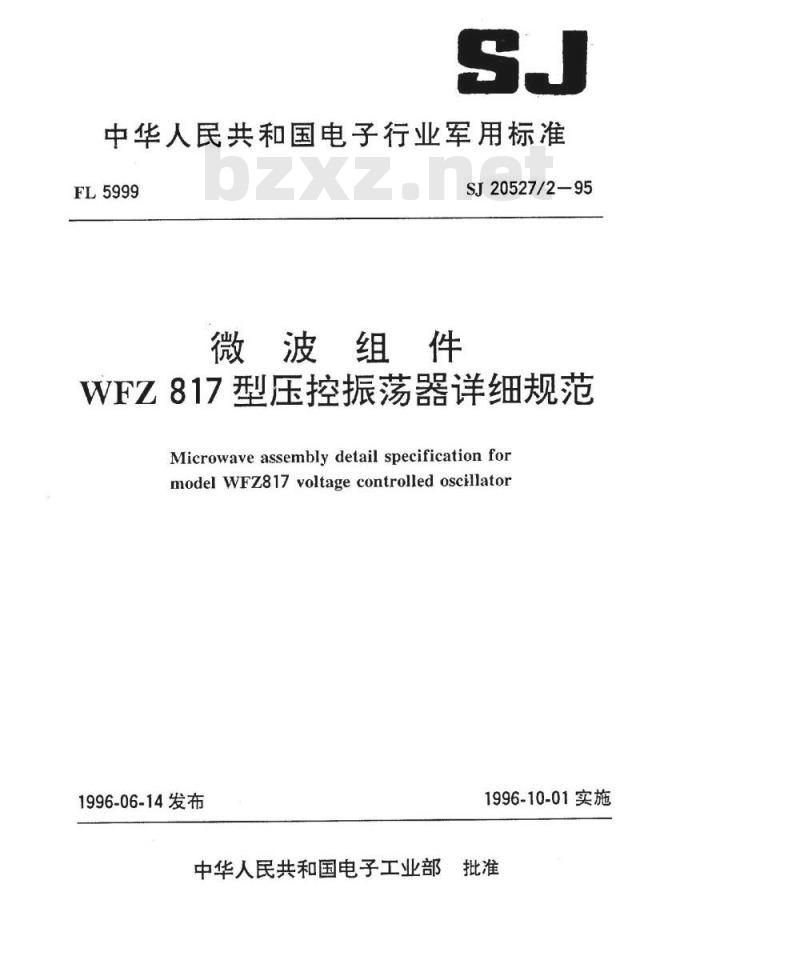

中华人民共和国电子行业军用标准FL5999
微波组件
SJ20527/2—95
WFZ817型压控振荡器详细规范
Microwave assembly detail specification formodel WFz817 voltage controlled oscillator1996-06-14发布
1996-10-01实施
中华人民共和国电子工业部
中华人民共和国电子行业军用标准微波组件
WFZ817型压控振荡器详细规范
Microwave assembly detail specification formodel WFz817 voltage controlled oscillator1范围
1.1主题内容

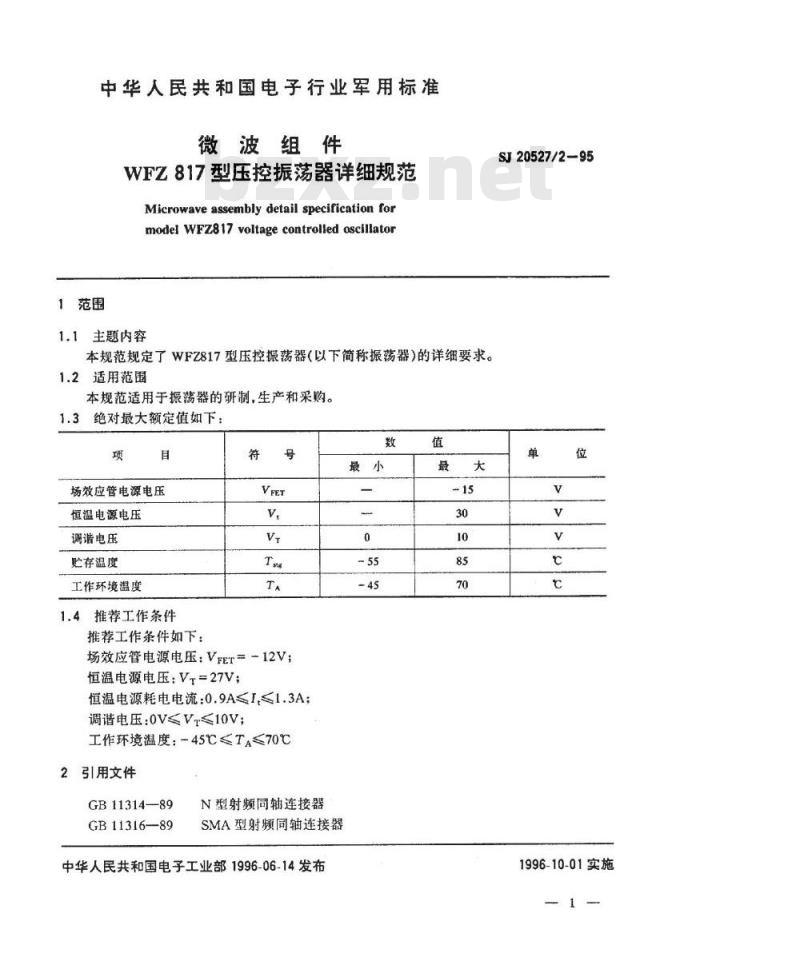

本规范规定了WFZ817型压控振荡器（以下简称振荡器）的详细要求。1.2适用范围www.bzxz.net
本规范适用于振荡器的研制，生产和采购。1.3绝对最大额定值如下：
场效应管电源电压
恒温电源电压
调谐电压
贴存温度
工作环境温度
1.4推荐工作条件
推荐工作条件如下：
场效应管电源电压：VFET=-12V；恒温电源电压：V=27V；
恒温电源耗电电流：0.9A≤I≤1.3A：调谐电压：0V≤V~≤10V；
工作环境温度：-45℃≤T≤70℃2引用文件
GB1131489
GB11316-89
N型射频同轴连接器
SMA型射频同轴连接器
中华人民共和国电子工业部1996-06-14发布数
SJ20527/2-95
1996-10-01实施
GJB150.3-86
GJB150.4—86
GJB179—86
GJB360.3-—87
GJB 360.7-87
GJB360.15-87
GJB360.23-87
GJB899—92
SJ499-—73
3要求
3.1详细要求
SJ20527/2-95
军用设备环境试验方法
军用设备环境试验方法
计数抽样程序及表
高温试验
低温试验
电子及电气元件试验方法，稳态湿热试验电子及电气元件试验方法温度冲击试验电子及电气元件试验方法
高频振动试验
电子及电气元件试验方法
冲击（规定脉冲）试验
可靠性鉴定和验收试验
L16型高频插头座
微波组件总规范
本规范规定的振荡器是一种射频连续波振荡信号发生器，其输出频率由输入直流调谐电压的大小来决定。各项要求应符合SI微波组件总规范和本规范的规定。3.2电特性

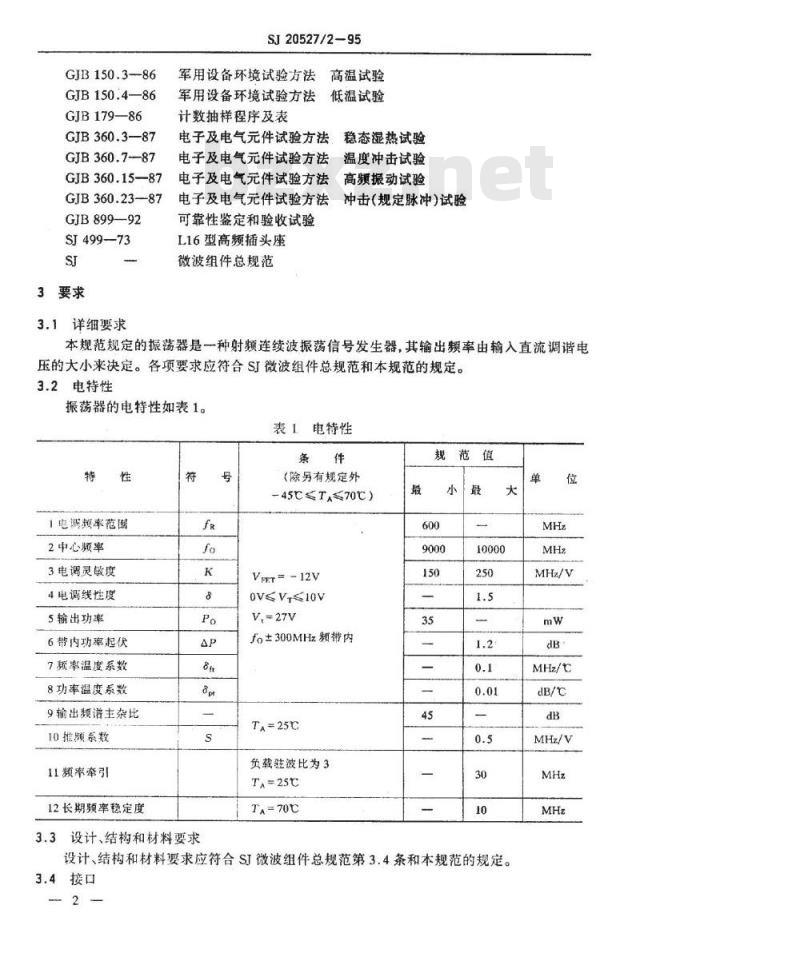

振荡器的电特性如表1。
表1电特性
1电调频率范围
2中心频率
3电调灵敏度
4电调线性度
5输出功率
6带内功幕起伏
7频率温度系数
8功率温度系数
9输出频谱主杂比
10推频系数
11频率牵引
12长期频率稳定度
设计、结构和材料要求
（除另有规定外
-45C≤T≤70℃)
VET=12V
V,=27V
fo土300MHz频带内
TA=25C
负载驻波比为3
TA=25℃
规范值
设计、结构和材料要求应符合SI微波组件总规范第3.4条和本规范的规定。3.4接口
SJ20527/2-95
振荡器输出端口为L16-JFD，可根据用户要求提供N型或SMA接头的产品，其技术特性应符合SI499、GB11314和GB11316的规定。3.5外形结构和尺寸

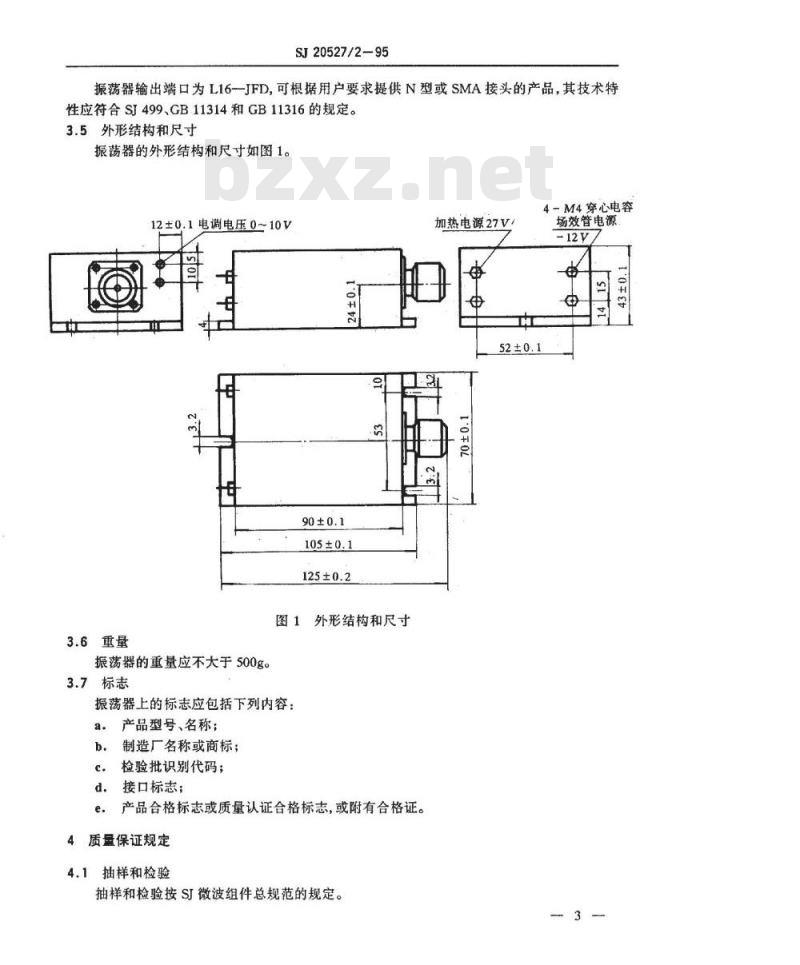

振荡器的外形结构和尺寸如图1。加热电源27Vl
12±0.1电调电压0~10V
4-M4穿心电容
场效管电源
图1外形结构和尺寸
3.6重量
振荡器的重量应不大于500g。
3.7标志
振荡器上的标志应包括下列内容：a产品型号、名称；
制造厂名称或商标；
检验批识别代码；
接口标志；
产品合格标志或质量认证合格标志，或附有合格证。4质量保证规定
4.1抽样和检验
抽样和检验按SI微波组件总规范的规定。0
4.2鉴定检验
SJ20527/2-95
鉴定检验应符合SJ微波组件总规范第4.9条和本规范A、B、C组检验（见本规范第4.4.1条~4.4.3条）的规定。
4.3筛选

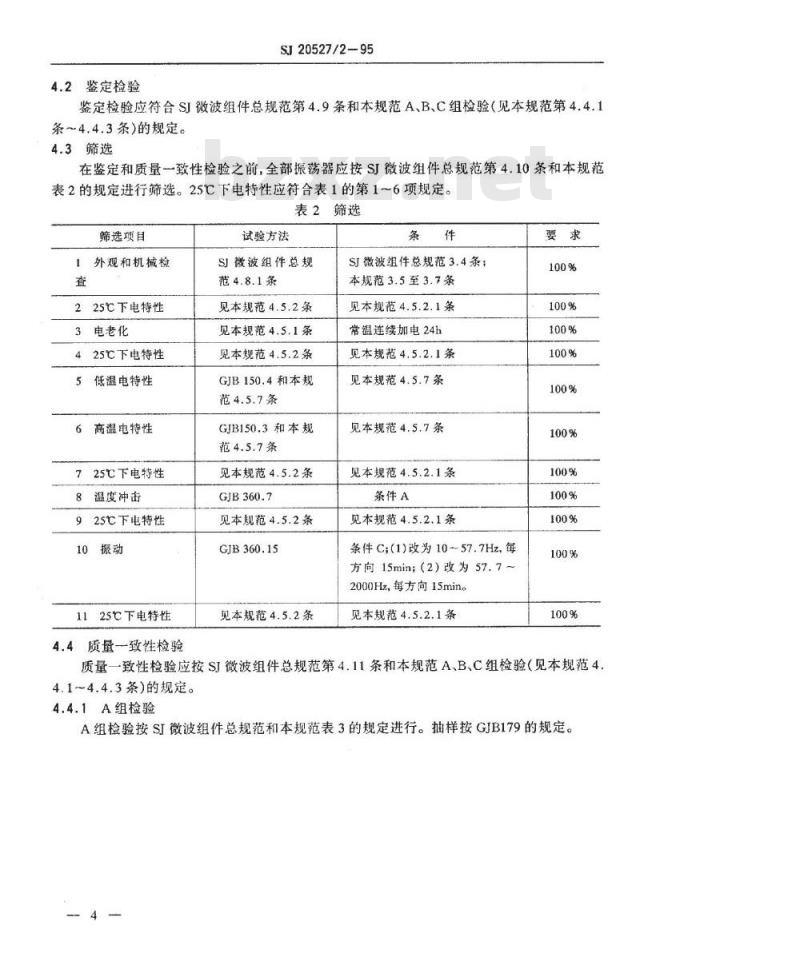

在鉴定和质量一致性检验之前，全部振荡器应按SJ微波组件总规范第4.10条和本规范表2的规定进行筛选。25℃下电特性应符合表1的第1~6项规定。表2筛选
筛选项目
1外观和机械检
225℃下电特性
3电老化
425℃下电特性
5低温电特性
6高温电特性
725℃下电特性
8温度冲击
925C下电特性
10振动
1125℃下电特性
4.4质量一致性检验
试验方法
SJ微波组件总规
范4.8.1条
见本规范4.5.2条
见本规范4.5.1条
见本规范4.5.2条
GJB150.4和本规
范4.5.7条
GJB150.3和本规
范4.5.7条
见本规范4.5.2条
见本规范4.5.2条
GJB360.15
见本规范4.5.2条
SI微波组件总规范3.4条：
本规范3.5至3.7条
见本规范4.5.2.1条
常温连续加电24h
见本规范4.5.2.1条
见本规范4.5.7条
见本规范4.5.7条
见本规范4.5.2.1条
条件A
见本规范4.5.2.1条
条件C;(1)改为10-57.7Hz，每
方向15min；（2）改为57.7~
2000Hz，每方向15min。
见本规范4.5.2.1条
质量一致性检验应按SJ微波组件总规范第4.11条和本规范AB、C组检验（见本规范44.1～4.4.3条）的规定。
4.4.1A组检验
A组检验按SJ微波组件总规范和本规范表3的规定进行。抽样按GJB179的规定。检验项目
AI分组
外观和机械检查
A2分组
电特性
电调频率范围
中心额率
电调灵敏度
电调线性度
输出功率
带内功率起伏
输出频谱主杂比
推赖系数
频率牵引
4.4.2B组检验
试验方法
SI微波组
件总规范
见本规范
见本规范
见本规范
见本规范
SJ20527/295
表3A组检验
(TA=25℃）
SJ微波组件总规范
3.4条本规范3.5至
0V≤V-≤10V
VET=-12V
V,=27V
抽样要求
规范值
B组检验按SI微波组件总规范和本规范表4的规定进行。电特性测试按本规范4.4.4条规定。
B1分组
低温电特性
电调频率范围
中心频率
电调灵敏度
电调线性度
输出功率
带内功率起伏
频率温度系数
功率温度系数
B2分组
高温电特性
电调频率范围
中心频率
电调灵敏度
电调线性度
输出功率
带内功率起伏
频率温度系数
功率温度系数
B3分组
高温工作
电调频率范围
中心频率
电调灵敏度
输出功率
带内功率起伏
长期频率稳定度
SJ20527/2—95
表4B组检验
试验方法
和本规范
和本规范
和本规范
-45℃
时间见
4.5.7.3条
时间见
4.5.7.3条
抽样要求
样品数（接收数）
注：除另有规定外，B1、B2分组应连续进行，即当低温电特性测试完毕后直接升温至高温进行高温电特性测试。
4.4.3C组检验
C组检验按SI微波组件总规范和本规范表5的规定。电特性测试和变化量极限按本规范4.4.4条规定。
检验项目
C1分组
温度冲击
稳态湿热
电特性测试
C2分组
电特性测试
C3分组
高温贮存
电特性测试
C4分组
低温贮存
电特性测试
CI1分组\
试验方法
本规范4.5.2条
GJB360.15
GJB360.23
本规范4.5.2条
本规范4.5.2条
本规范4.5.2条
GJB899
方案17
SJ20527/2-95
表5C组检验
条件A
条件B；不要求预处理；
试验过程中不施加电应力；
不要求高湿时测试。
见本规范4.4.4条
条件C;(1))拨为10~57.7Hz，
每方向30min（2）改为57.7
~2000Hz，每方向30min。
条件A
见本规范4.4.4条
85℃；试验48h，恢复2h。
见本规范4.4.4条
-55℃；试验24h，恢复4h。
见本规范4.4.4条
见本规范4.5.8条
注：1)仅在鉴定和设计或重大工艺更改时进行。4.4.4B组和C组的电特性测试
B组和C组检验应符合SI微波组件总规范和本规范的规定。抽样要求
样品数（接收数）
见GJB899
B1、B2以及B3分组应分别测试表4所列电参数，其条件和要求应符合表1的规定；a.
b.C组试验应测试表1第1～6项电参数，其条件和要求应符合表1规定。其中频率在f。f。±300MHz三点上变化不大于10MHz4.5试验方法
试验方法应按下列规定进行。
4.5.1电老化
场效应管电源电压为-12V,恒温电源电压为27V，调谐电压调到振荡器中心频率f。，常温工作24h后，进行电特性测试。4.5.2电调频率范围、中心频率、输出功率、带内功率起伏、电调灵敏度和电调线性度测试。4.5.2.1测试条件
恒温电源电压为27V；
场效应管电源电压为-12V；
调谐电压范围为0~10V。
4.5.2.2测试方框图
SJ20527/2-95
自动测试方框图见图2（如不使用计算机，则系统为手动测试）。HP-85
计算机
电调电源
振荡器
偏置电源
4.5.2.3自动测试程序
频率计
定向耦合器1
(10dB)
频谱仪
定向耦合器2
(20dB)
图2测试方框图
功率计
按图2连接测试系统，并对系统进行校准；修正A一B的功率损耗；对振荡器施加规定的电压。
编制测试软件。输入调谐电压起始值、终止值及步进电压值，步进电压值应不大于b.
c.运行程序。HP一85显示并打印测试结果。4.5.2.4手动测试
按图2连接测试系统，并对系统进行校准：修正A～B的功率损耗；对振荡器施加规a.
定的电压。
b。将调谐电压调至规定电压的最小值，按单位步进电压0.2V或其他合适步进电压逐点增加电压，直至增到规定电压最大值。c.从频率计和功率计上观察和记录相应的频率值和功率值。4.5.2.5数据处理
a：从计算机输出结果可直接读出振荡器频率范围、中心频率、输出功率、功率起伏及各点电调灵敏度。
b.从手控测试记录可读出振荡器频率范围、中心频率、输出功率，计算出带内功率起伏及各点电调灵敏度。
c.找出最大电调灵敏度（Kmx）和最小电调灵敏度（Kmin），计算出电调线性度（。=Kmax/Kmin)。
4.5.3输出频谱主杂比测试
4.5.3.1测试条件
测试条件同4.5.2.1条。
4.5.3.2测试方框图
测方框图见图2(不使用计算机）。4.5.3.3测试程序
SJ20527/2-95
在规定的调谐电压范围里，缓慢改变调谐电压，监视振荡器频谱，从频谱仪上观察并记录振荡器频谱主杂信号和主杂比。4.5.4推频系数测试
4.5.4.1测试条件
测试条件同4.5.2.1条
4.5.4.2测试方框图
测试方框图见图2(不使用计算机）。4.5.4.3测试程序
a。按图2连接测试系统，对振荡器施加规定的电压，在f。和f。±300MHz三频率点处测试。
b.按-12±1V改变场效应管电源电压，用频率计测出振荡器频率变化值。c.计算场效应管电源电压变化1V引起的频率变化量，此值为推频系数。4.5.5频率牵引测试
4.5.5.1测试条件
测试条件见4.5.2.1条。
4.5.5.2测试方框图
测试方框图见图3。
偏置电源
电调电源
4.5.5.3测试程序
振荡器
恒温电源
频率计
定向耦合器
(20dB)
图3：测试方框图
衰减器
滑动式
短路负载
按图3连接测试系统，对振荡器施加规定的电压，在工作频率范围的高、中、低频率点a.
处测试。
b.缓慢移动滑动式短路负载，在0～180°范围内使短路负载处于所有可能的相位状态。用频率计测出振荡器频率的最大变化值，该值为频率牵引。4.5.6长期频率稳定度测试
4.5.6.1测试条件
测试条件见4.5.2.1条。
4.5.6.2测试方框图
测试方框图见图2。将被测振荡器置于温度试验箱内，并用电缆与测试系统连接。4.5.6.3测试程序
试验箱温度为70C，振荡器工作30分钟后，在fo~fo±300MHz三点上测试振荡器a.
频率，并记下对应三频率点的调谐电压值。b。振荡器连续工作8小时后，在对应的三个调谐电压值处，测试振荡器的频率。两次测9
得的频率差值即为长期频率稳定度。4.5.7高温、低温电特性
4.5.7.1测试条件
测试条件见4.5.2.1条。
4.5.7.2测试方框图
SJ20527/2-95
测试方框图见图2。将被测振荡器置于温度试验箱内，并用电缆与测试系统接。4.5.7.3测试程序
a。试验箱温度为一45℃，被测振荡器置于温度箱内60分钟后，振荡器开机工作15分钟，按4.5.2条要求进行测试。
b.试验箱温度为70℃，被测振荡器置于温度箱内60分钟后，振荡器开机工作30分钟，按4.5.2条要求进行测试。
4.5.7.4频率、功率温度系数的计算确定T为25℃时fo、fo±300MHz所对应电调电压，找出-45℃和70C所对应的频率、功率：按下式计算出频率、功率温度系数：8g=i-f2/115(MHz/℃C)
8p=(10LgP2/P/)115(dB/℃)
式中：f为-45℃下的频率；
f2为70℃下的频率；
P，为-45C下的功率；
P2为70C下的功率。
4.5.8MTBF试验
MTBF试验按GJB899方案17进行。=450h，9，=150h，试验环境温度为25℃，施加场效应管电源电压为-12V；调谐电压为中心频率点的电压恒温电源电压为27V。不进行检测时输出端接匹配负载。间隔不超过48小时检测一次中心频率和输出功率，判别振荡器是否工作正常。检测前后连接振荡器时可降下各路电压，时间不得超过1小时。试验结束后按4.4.4条进行电特性测试。B组试验累计时间可计入MTBF的试验时间。5交货准备
5.1包装要求
包装要求应符合SI微波组件总规范5.1条的规定。5.2贮存要求
贮存要求应符合SJ微波组件总规范5.2条的规定。5.3运输要求
运输要求应符合SJ微波组件总规范5.3条的规定。5.4包装标志
包装箱上应注明“小心轻放”“防潮”、“防雨”、“防霆”标志。说明事项
6.1预定用途
SJ20527/2-95
本规范规定的振荡器，预定用于机载雷达的锁相本振源，也可用于其他频率捷变雷达中作本振源。
6.2订货资料
订货文件应规定下列内容：
a.产品的型号、名称；
b。本规范的编号、名称和发布日期；应提供的试验数据；
d。订货数量；
e.其他要求。
附加说明：
本规范由电子技术标准化研究所归口。本规范由电子工业部第五十五研究所起草。本规范主要起草人：戴裁爱节、顾宏慈、金毓铨。计划项目代号：B31032。
