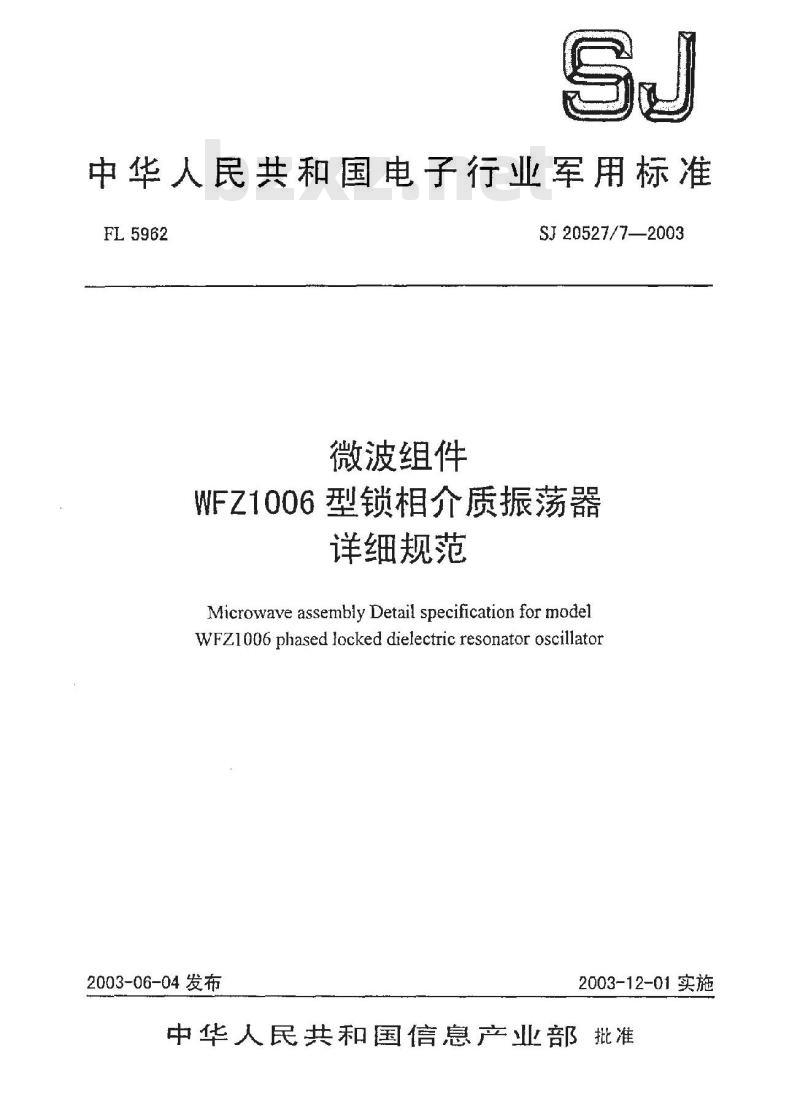

中华人民共和国电子行业军用标准FL5962
微波组件
SJ20527/7—2003
WFZ1006型锁相介质振荡器
详细规范
Microwave assembly Detail specification for modelWFZ1006 phased locked dielectric resonator oscillator2003-06-04发布
2003-12-01实施

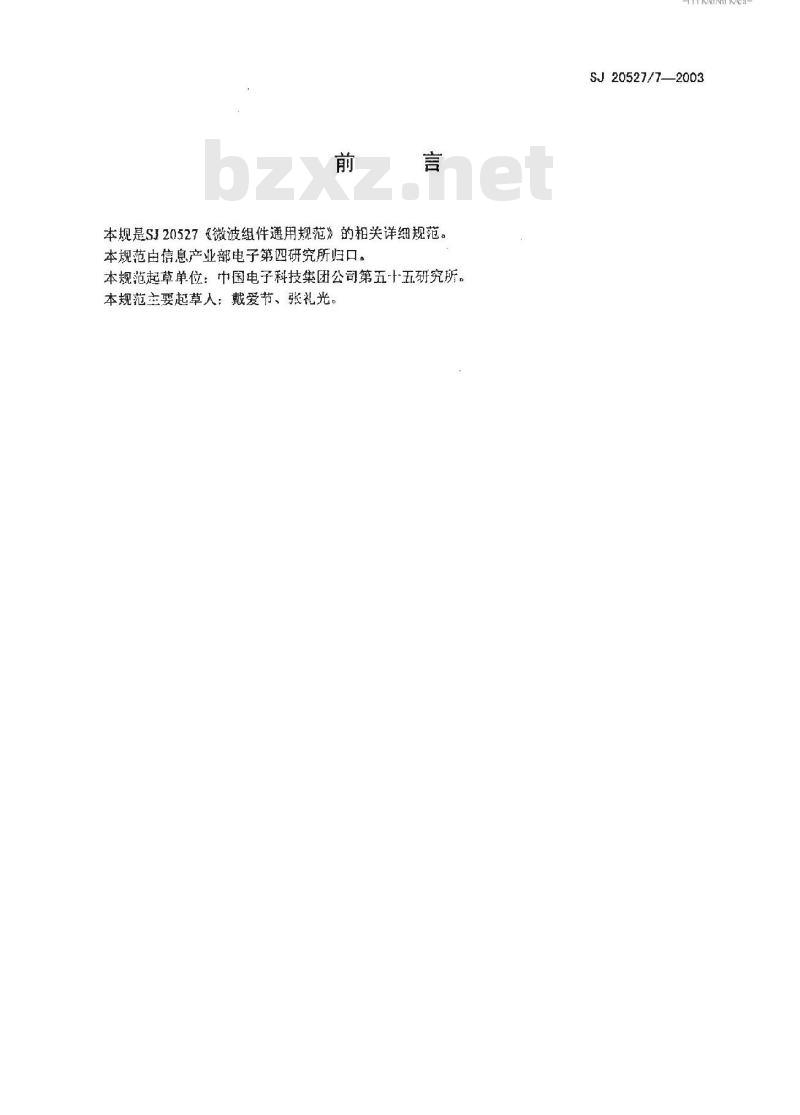

中华人民共和国信息产业部批准前
本规是SI20527《微波组件通用规范》的相关详细规范。本规范由信息产业部电子第四研究所归口。本规范起草单位:中国电子科技集团公司第五十五研究所。本规范立要起草人:戴爱节、张礼光。KAoNrKca
SJ20527/7—2003

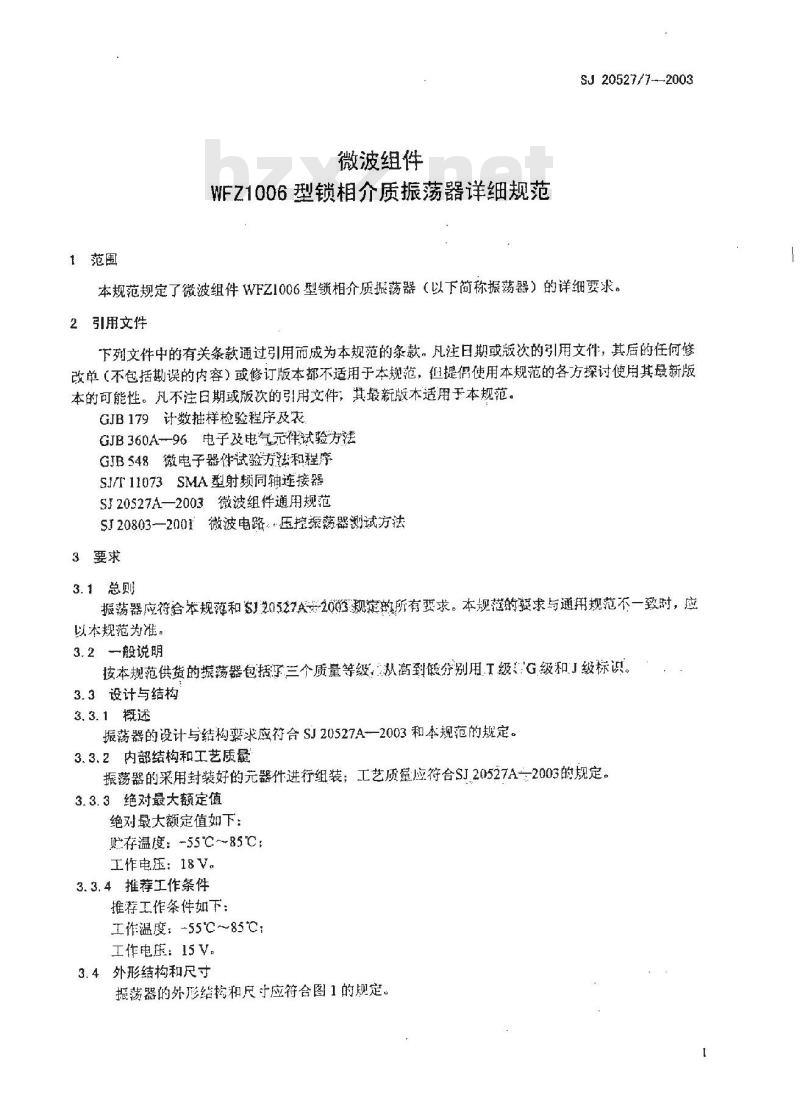

1范围
微波组件
WFZ1006型锁相介质振荡器详细规范SJ 20527/7-2003
本规范规定了微波组件WFZ1006型锁相介质振荡器(以下简称振荡器)的详细要求。2 引用文件
下列文件中的有关条款通过引用而成为本规范的条款。凡注日期或版次的引用文件,其后的任何修改单(不包括勘误的内容)或修订版本都不适用于本规范,但提倡使用本规范的各方探讨使用其最新版本的可能性。凡不注日期或版次的引用文件,其最新版木适用于本规范。GJB179计数样检验程序及表
GJB360A--96电子及电汽元件试验方法GJB548微电子器件试验方法和程序SJ/T11073SMA型射频同轴连接器S320527A—2003微波组件通用规范SJ20803—2001微波电路。+压控振荔器视试方法3要求
3.1总则
振荡器应符合本规范和$120527A+-2003规定的所有要求。本规范的要求与通用规范不一致时,应以本规范为准。
3.2一般说明
按本规范供货的振荡器包括环兰个质量等级,从高到低分别用工级G级和级标识。3.3设计与结构
3.3.1概述
振荡器的设计与结构要求应衍合SJ20527A-—2003和本规范的规定。3.3.2内部结构和工艺质量
振荡器的采用封装好的元器件进行组装;工艺质量应符合SJ20527A一2003的规定。3.3.3绝对最大额定值
绝对最大额定值如下:
贮存温度:-55℃~~85℃:
工作电压:18V。
3.3.4推荐工作条件
推荐工作条件如下:
工作温度:-55℃~85℃:
工作电压:15V。

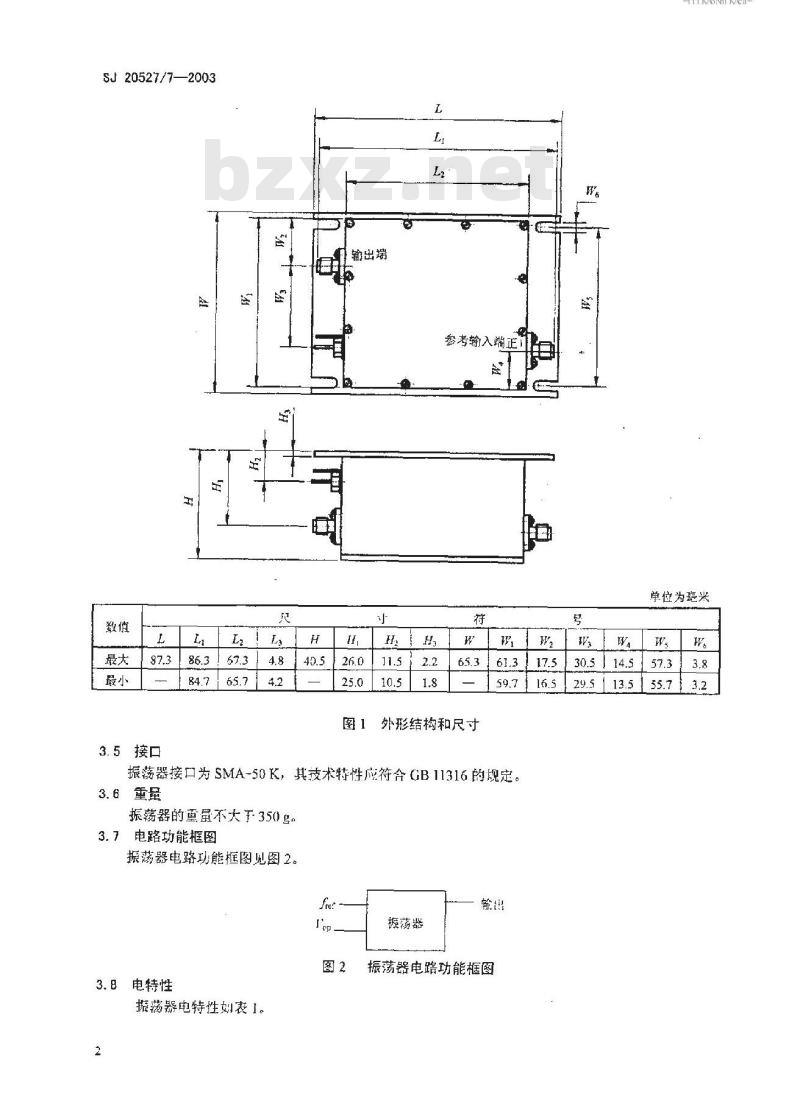

3.4外形结构和尺寸
振荡器的外形给构和尺于应符合图1的规定。SJ20527/7—2003
3.5接口
1输出端
参考输入端正
外形结构和尺寸
振荡器接口为SMA-50K,其技术特性应符合GB11316的规定。3.6重量
振荡器的量不大于350g。
3.7电路功能框图
振荡器电路功能框图见图2。
3.8电特性
振荡器电特性划表1。
板荡器
振荡器电路功能框图
KAMiKAca-
单位为毫米
工作频率
2.输出功率
3.杂波抑制比
4.谐波抑制比
5.频率温度系数
6.功率温度系数
7相位噪市b
8.锁定指示
9.失锁指示
10.工作电流
测试方法
SJ20803

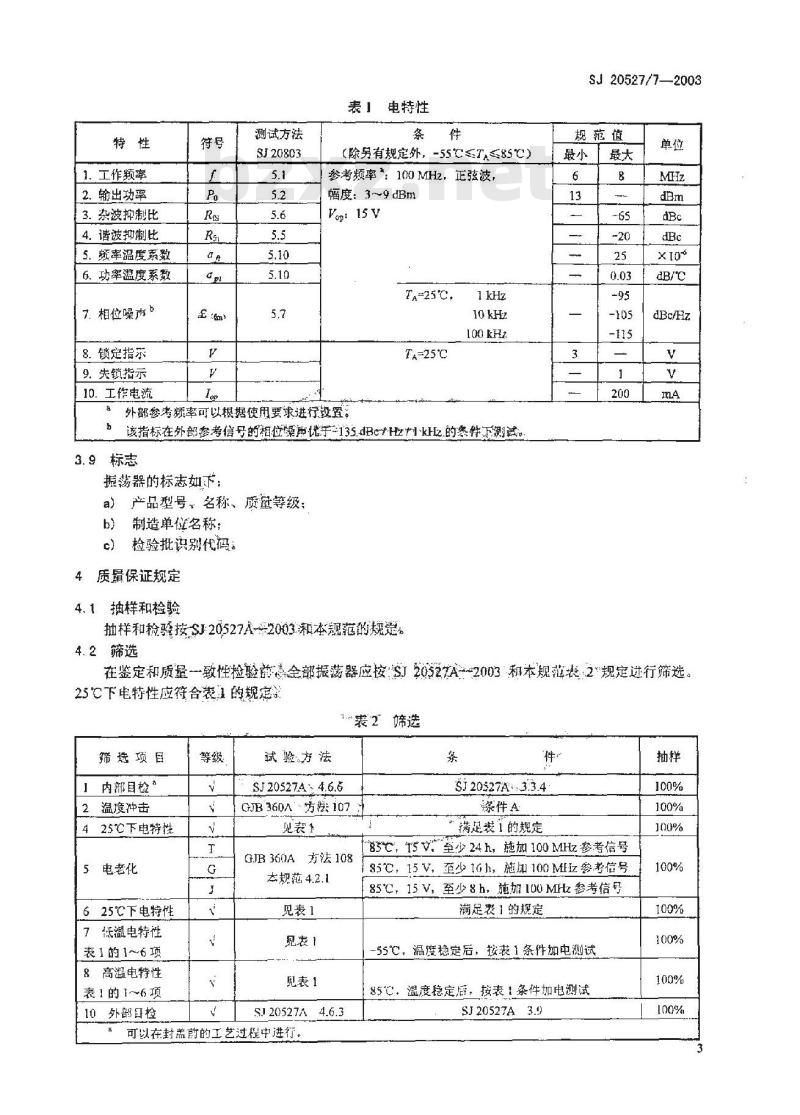

表电特性
【除另有规定外,-55℃≤TA≤85℃)参考频率:100 MH2,正弦波,
幅度:3~9dBm
Vop: 15 V
TA=25'C,
TA=25℃
外部参考频率可以根据使用要求进行段置:1 kHz
10 kHz
100 kHz
该指标在外部参考信号的相位媒册优手-13s.dBefH1kHz,的察件下测试,3.9标志
振荡器的标志如下:
产品型号、名称、质量等级;
制造单位名称;
检验批识别代码:
质量保证规定
4.1抽样和检验
抽样和检验按SF20527A2003湘本规范的规是SJ 20527/7—2003
规范值
dBc/Hz
4.2筛选
在鉴定和质量一致性检验款全部振荡器应按:SJ20527A-2003和本规范表2规定进行筛选。25℃下电特性应符合表1的规定
“”裘2”筛选
筛选项目
内部目检“
2温度冲击
425℃下电特性
电老化
625℃下电特性
7低温电特性
表1的1~6项
8高温电特性
表1的1~6项
10外部检
斌验方法
SJ 20527A : 4.6.6
GJB360A防崧107
见装!
G.JB360A方法108
本规范4.2.1
见表1
见表1
见表1
S1 20527A4.6.3
可以在封盖前的工艺过程中进行。条
SJ 20527A+ 3.3.4
涤件A
满足表1的规定
83℃,Ts V至少 24 h,施加 100 MHz参考信号85℃,15V,至少16h,施加100MFIz参考信号85℃,15V,至少8h,施加100MHz参考信号满足表1的规定
-55℃,温度稳定后,按表1条件加电测试85℃,温度稳定后,按表!条件加电测试SJ20527A3.9
SJ 20527/7--2003
4.2.1电老化
电老化电路框图见图3。
电老化条件:工作电压15V。
4.3鉴定检验
工作电压
参考信号(100MHz)
被测件
图3电老化电路框图
鉴定检验应符合SJ20527A--2003和本规范A、C组检验的规定。4.4质量一致性检验
质量一致性检验应按SJ20527A一2003和本规范A、C组检验的规定。4.4.1A组检验
TKAONiKAca
A组检验按SJ20527A--2003和本规范表3的规定进行。抽样应按GJB179的规定。若无其他规定,高温、低温电特性试验应连续进行,即当A3分组试验完毕后直接升温至高温进行A4分组试验。电特性测试按本规范表1的规定。
表3A组检验
检验项目
Al分组
外部月检
A2分组
25℃下电性能
工作频率
翰出功率
杂波抑制比
谐波抑制比
相位噪声
锁定指示
失锁指示
工作电流
A3分组
低温电特性
工作频率
输脂动率
频率温度系数
功率温度系数
杂波抑制比
谐波抑制比
试验方法
SJ20527A
见表1
见表!
条件和要求
本规范
3.8、3.4
满足表1的规定
-55%,温度稳定后,按表」条件电试抽样要求
SJ 20527A
检验项目
A4分组
高温电特性
工作频率
输出功率
频率温度系数
功率温度系数
杂波抑制比
谐波抑制比
4.4.2C组检验
试验方法
见表1免费标准下载网bzxz
表3(续)
条件和要求
85℃,温度稳定后,按表1条件加电测试C组检验按SJ20527--2003和本规范表5的规定进行。表C组检验
检验项日
C1分组
温度冲击
稳态湿热
电特性测试
工作频率
输出功率
杂波抑制比
谐波抑制比
锁定指示
失锁指示
工作电流
C2分组
扫频振动
电特性测试
工作频率
输出功率
杂波抑制比
谐波抑削比
锁定指示
失锁指示
工作电流
试验方法
GJBSOA
方法107
方法103
见表1
GJB548方法2007
条件A
“条祥
SJ20527/7-2003
抽样要求
SJ20527A
抽样要求
条件B,不要求预处理,试验过程中不施加电应力;不要求高湿时测试
符合表1的规定
条件A
tGB360A方法213
条件人
符合表1的规定
SJ20527/7---2003
检验项目
C3分组
高温贮存
电特性测试
工作频率
输出功率
杂波抑制比
谐波抑制比
锁定指示
失锁指示
工作电流
C4分组
耐溶剂性
C5分组
C7a分组
高温寿命
电特性测试
工作频率
翰出功率
杂波制比
谐波抑制比
锁定指示
失锁指示
工作电流
试验方法
GJB548
方法1008
兜表1
表4(续)
85℃,试验48h,恢复2h
符合表1的规定
GJB3604方法215
溶剂4及b,分别试验1个样品
GJB360A方法101
条件B
GJB 360A 方法 108
见表1
85℃,15V、240h,施加100MHz参考信号85℃,15 V,96 hb,碗加100 MHz参考信号85℃,15 V,24 h2,随加 100 MHz参考信号符合表 1 的规定
开始试验的48h和结束前的2 h施加100 Mz参考信号。b开始试验的16h和结策前的2 h施加100MIz参考信号。开始试验的8h和结束前的2h施加100MHz参考信号。5交货准备
交货准备应符含SJ20527A—2003中5.1、5.2和5.3的规定。6说明事项
6.1预定用途
本规范规定的产品,预用于微波引信系统。6.2
订购文件应明确的内容
a)产品的型号、名称、质壁等级和工作温度范围:本规范的编号、名称:
应提供的试验数据;
订货数量:
其他要求。
-TKANTKAa
抽样要求
SJ20527A
SJ20527A
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
