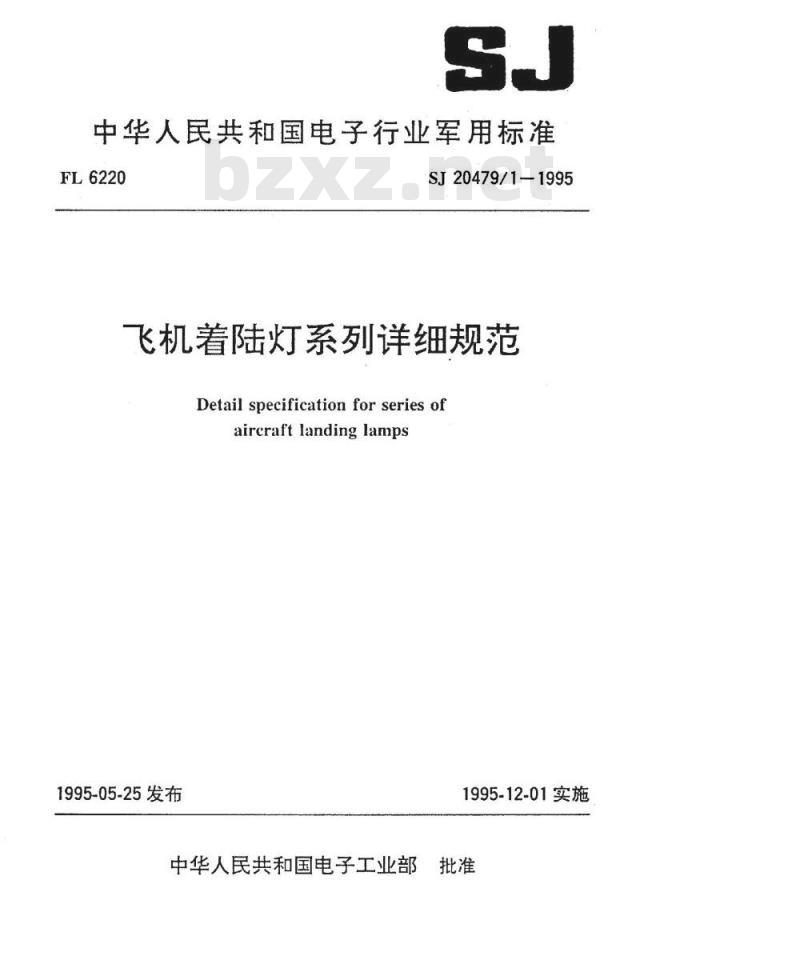

中华人民共和国电子行业军用标准FL6220
SJ20479/1—1995
飞机着陆灯系列详细规范
Detail specificationforseries ofaircraft landing lamps
1995-05-25发布
1995-12-01实施
中华人民共和国电子工业部批准中华人民共和国电子行业军用标准飞机着陆灯系列详细规范
Detail specification for series ofaircraft landing lamps

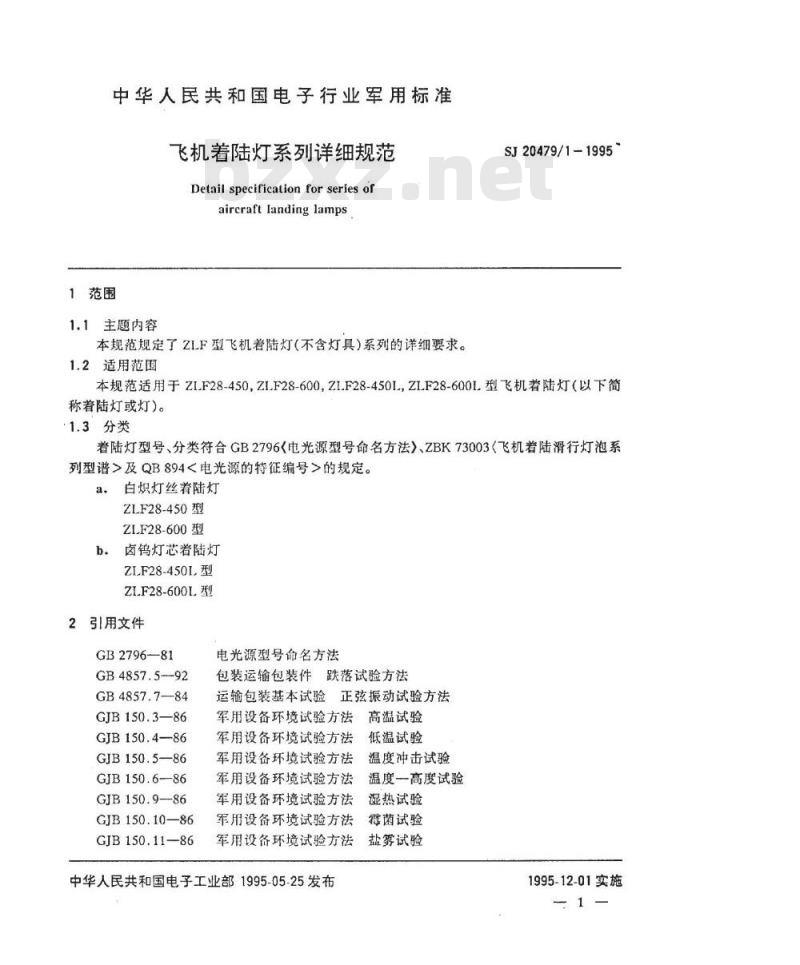

1范围
1.1主题内容
本规范规定了ZLF型飞机着陆灯(不含灯具）系列的详细要求。1.2适用范围
SJ20479/1-1995
本规范适用于ZLF28-450，ZLF28-600，ZL.F28-450L，ZLF28-600L型飞机着陆灯（以下简称着陆灯或灯)。
1.3分类
着陆灯型号、分类符合GB2796<电光源型号命名方法）、ZBK73003（飞机着陆滑行灯泡系列型谱>及QB894<电光源的特征编号>的规定。a白炽灯丝着陆灯
ZLF28-450型
ZLF28-600型
卤钨灯芯着陆灯
ZLF28-450L型
ZLF28-600L型
2引用文件
GB2796-81
GB4857.5--92
GB4857.7—84
GJB150.3—86
GJB150.4--86
GJB150.5—86
GJB 150.6-86
GJB150.9-86
GJB150.10—86免费标准bzxz.net
GJB150.11—86
电光源型号俞名方法
包装运输包装件跌落试验方法
运输包装基本试验正弦振动试验方法军用设备环境试验方法高温试验军用设备环境试验方法低温试验军用设备环境试验方法温度冲击试验军用设备环境试验方法温度一高度试验军用设备环境试验方法
军用设备环境试验方法
军用设备环境试验方法
中华人民共和国电子工业部1995-05-25发布湿热试验
霖菌试验
盐雾试验
1995-12-01实施
GJB150.15—86
GJB150.16—86
GJB150.1886
GJB150.20—86
GJB179--86
GJB921—90
SJ20479—95
ZBK73003--85
QB894—84
3要求
3.1详细要求
SJ20479/1-1995
军用设备环境试验方法加速度试验军用设备环境试验方法振动试验军用设备环境试验方法冲击试验军用设备环境试验方法
计数抽样检查程序及表
电子管包装总规范
航空用光源总规范
飞机炮振试验
飞机着陆滑行灯泡系列型谱
电光源的特征编号
着陆灯的全部要求应符合本规范和SJ20479的规定。3.2结构

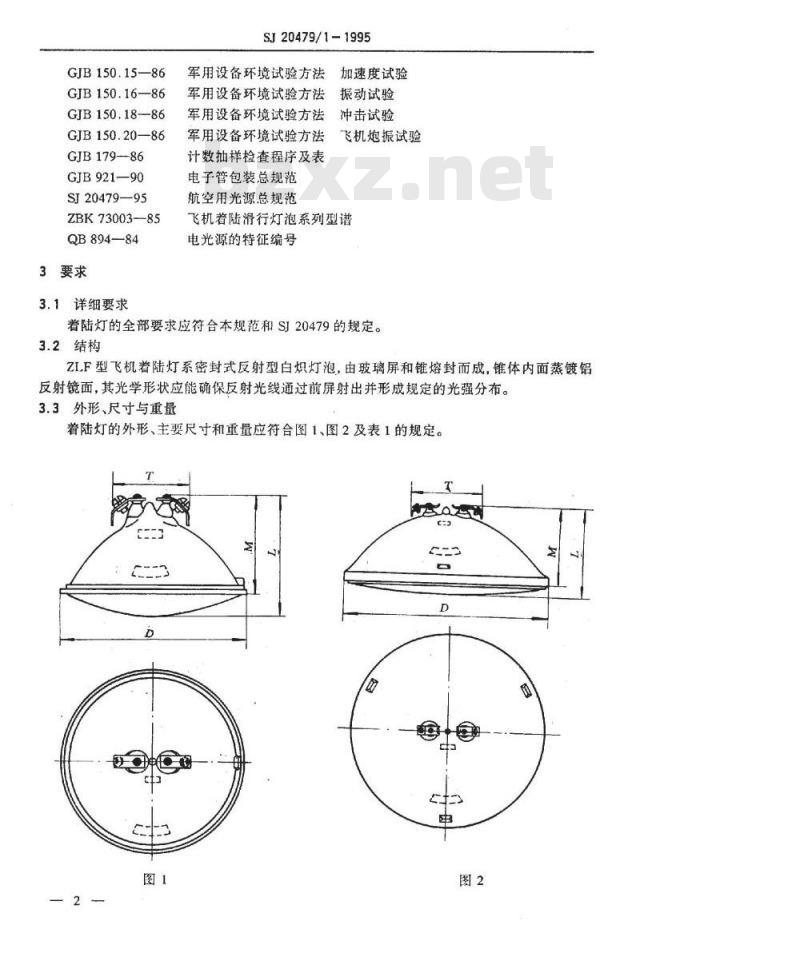

ZL.F型飞机着陆灯系密封式反射型白炽灯泡，由玻璃屏和锥熔封而成，锥体内面蒸镀铝反射镜面，其光学形状应能确保反射光线通过前屏射出并形成规定的光强分布。3.3外形、尺寸与重量
着陆灯的外形、主要尺寸和重量应符合图1、图2及表1的规定。0
灯型号
ZLF28-450
ZLF28-600
ZLF28-450L
ZLF28-600L
143±2
204±2
143±2
204±2

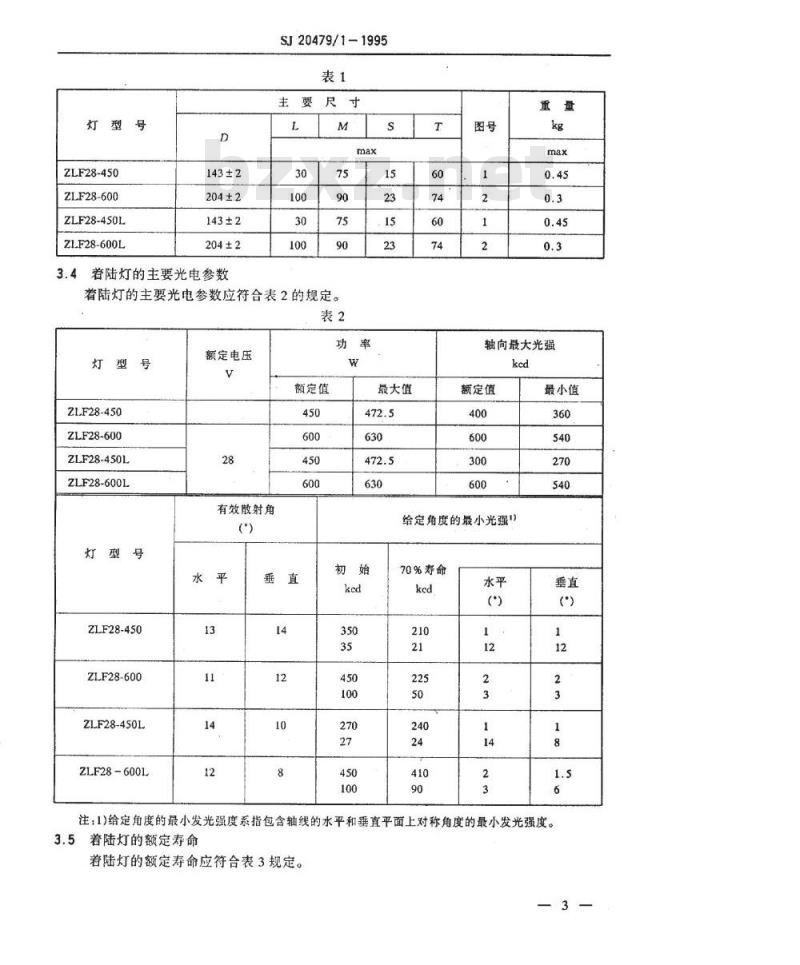

3.4着陆灯的主要光电参数
SJ20479/1-1995
主要尺
着陆灯的主要光电参数应符合表2的规定。表2
额定电压
灯型号
ZLF28-450
ZLF28-600
ZLF28-450L
ZLF28-600L
灯型号
ZLF28-450
ZLF28-600
ZLF28-450L
ZLF28-600L
有效散射角
额定值
最大值
轴向最大光强
额定值
给定角度的最小光强1）
70%寿命
最小值
注：1)给定角度的最小发光强度系指包含轴线的水平和垂直平面上对称角度的最小发光强度。3.5着陆灯的额定寿命
着陆灯的额定寿命应符合表3规定。3
灯型号
ZLF28-450
ZLF28-600
ZLF28-450L
ZL.F28-600L

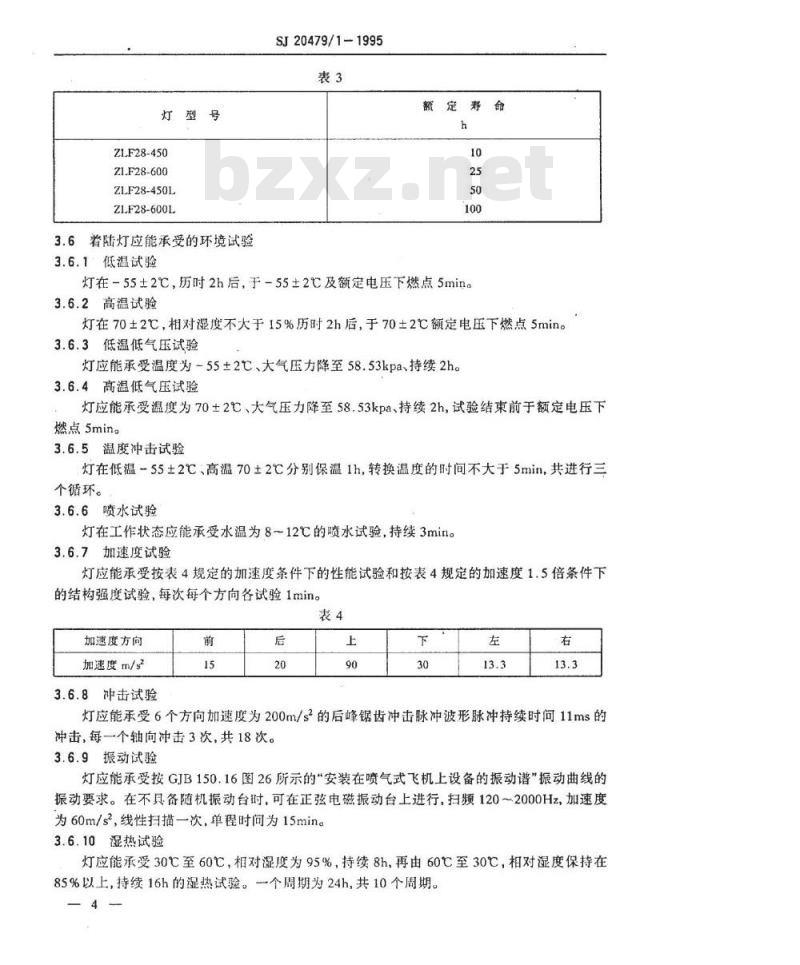

3.6着陆灯应能承受的环境试验
3.6.1低温试验
SJ20479/1-1995
额定寿命
灯在-55±2℃，历时2h后，于=55±2℃及额定电压下燃点5min。3.6.2高温试验
灯在70±2℃，相对湿度不大于15%历时2h后，于70±2℃额定电压下燃点5min。3.6.3低温低气压试验
灯应能承受温度为-55±2℃、大气压力降至58.53kpa、持续2h。3.6.4高温低气压试验
灯应能承受温度为70±2℃、大气压力降至58.53kpa、持续2h，试验结束前于额定电压下燃点5min。
3.6.5温度冲击试验
灯在低温55土2℃、高温70土2℃分别保温1h，转换温度的时问不大于5min，共进行三个循环。
3.6.6喷水试验
灯在工作状态应能承受水温为8～12℃的喷水试验，持续3min。3.6.7加速度试验
灯应能承受按表4规定的加速度条件下的性能试验和按表4规定的加速度1.5倍条件下的结构强度试验，每次每个方向各试验1min。表4
加速度方向
加速度m/s2
3.6.8冲击试验
灯应能承受6个方向加速度为200m/s的后峰锯齿冲击脉冲波形脉冲持续时问11ms的冲击，每一个轴向冲击3次，共18次。3.6.9振动试验
灯应能承受按GJB150.16图26所示的“安装在喷气式飞机上设备的振动谱振动曲线的振动要求。在不具备随机振动台时，可在正弦电磁振动台上进行，扫频120～2000Hz，加速度为60m/s，线性扫描一次，单程时间为15min。3.6.10湿热试验
灯应能承受30℃至60℃，相对湿度为95%，持续8h，再由60℃至30℃，相对湿度保持在85%以上，持续16h的湿热试验。个周期为24h，共10个周期。3.6.11霉菌试验
SJ20479/1-1995
灯应能承受按GJB150.10的需菌试验，试验时间为28天。3.6.12盐雾试验
灯应能承受按GJB150.11的盐雾试验，试验时间为48h3.6.13飞机炮振试验
除非另有规定，灯应能承受按GJB150.20中G=380m/s，W=14（m2/s4·Hz）的炮振试验，试验随整机一起进行。
3.7着陆灯的标志
着陆灯上应有符合SI20479中的3.5条规定的标志。3.8着陆灯的外观质量
着陆灯的外观质量应符合SJ20479中附录A（补充件）的规定。3.9着随灯的不工作缺陷
着陆灯的不工作缺陷应符合SJ20479中3.13条的规定。4质量保证规定
4.1鉴定检验（定型检验）
鉴定检验包括表5中规定的项目和包装检验的全部项目，并符合SJ20479中表2的抽样规定。环境试验中，加速度试验（3.6.7条），湿热试验（3.6.10条），霉菌试验（3.6.11条），盐雾试验（3.6.12条），飞机炮振试验（3.6.13条），在质量一致性检验中不再进行。表5
检验项目
外观质量及标志检验
结构、尺寸与重量检验
不工作缺陷检验
光电参数测试
环境试验
寿命试验
4.2质量一致性检验
4.4.1,SJ20479附录A
3.2,3.3,4.4.2
3.9.SJ20479附录A
3.9,4.4.3
3.6,4.4.5~4.4.17
3.5.4.4.4
样本大小
允许不合格品数
质量一致性检验项目及合格判定条件符合表6、表7规定。表6中A、B检验，其抽样方案按GJB179的规定执行。
SJ20479/1-1995
表6A组和B组质量一致性检验抽样方案检验或试验项目
包观及标志
结构、尺寸与重量
不工作缺陷
光电参数（功率、轴向最大光
强度）
光电参数（给定方向的最小发
光强度、散射角）
检验分组
检验或试验项目
低温试验
高温试验
低温低气压试验
高温低气压试验
温度冲击试验
喷水试验
冲击试验
振动试验
光电参数（70%寿
命发光强度）
寿命试验
4.3包装检验
要求条款号
试验方法条款号
4.4.1.SJ20479附录A
SJ20479中4.8.2和4.8.4
C组和D组质量一致性检验抽样方案抽样方案
SJ20479附录A
抽样方案
要求条款号
试验方法条款号
试验周期
（月）
样本大小
包装检验的试验项目、试验条件、检验要求及抽样方案应符合表8规定。表8
判别方案
抽样方案
试验项目
跌落试验
正弦振动试验
试验条件
跌落高度
7.5±2.5m/s
检验要求
每项试验后，不
允许机械损伤，
光电参数应符
合A组规定
试验周期
（月）
样本大小
判别方案
4.4检验和试验方法
SJ20479/1-1995
4.4.1灯的外观质量及标志检验（3.7，3.8条），在非工作状态及工厂正常照明条件下用目视法检验，并符合SJ20479附录A（补充件）规定。4.4.2灯的外形尺寸和重量检验（3.3条），在非工作状态下进行。尺寸用精度不低于0.1mm的普通量具或专用量规检验，质量用架盘天平检验。4.4.3除非另有规定，灯的光电参数测量（3.4条），用直流电源进行。加在灯的接触片上的电压应为额定值，电压应稳定，其偏差不应大于±1%。在进行光参数测量之前，灯应在额定电压下先燃点1~2min，电气参数测量仪表精度不应低于0.5级。发光强度测量的计算公式为：
式中：I发光强度，cd;
E—照度，lx
........
1一一一灯至光接受器距离，m。距离为：2m（适用于450W的灯）：30m（适用于600W的灯)。
4.4.4灯寿命试验（3.5条），在灯接触片上施加稳定的额定电压，于正弦振动状态下进行，加速度为20m/s（适用于450W的灯），40m/s（适用于600W的灯），电源频率50Hz或直流。灯按燃点5min，休息5min的标准工作规范进行试验。寿命试验时间达到额定寿命的70%时，灯在给定角度的最小发光强度应符合3.4条表2的规定。灯平均寿命应不低于3.5条规定的额值。
4.4.5灯的低温试验（3.6.1条），在低温箱中进行，其试验要求、程序、方法按GJB150.4的规定执行。试验后灯应能正常燃点，不应有炸裂、漏气等现象。4.4.6灯的高温试验（3.6.2条），在高温箱中进行，其试验要求、程序、方法按GJB150.3的规定执行。试验后灯应能正常燃点，不应有炸裂、气等现象。4.4.7灯的低温低气压试验（3.6.3条），在温度高度试验箱中进行，其试验要求、程序，方法按GJB150.6的规定执行。试验后灯应能正常燃点，不应有炸裂、漏气等现象。4.4.8灯的高温低气压试验（3.6.4条），在温度高度试验箱中进行，其试验要求、程序、方法按GJB150.6的规定执行。试验后灯应能正常燃点，不应有炸裂、漏气等现象。4.4.9灯的温度冲击试验（3.6.5条），在温度冲击箱（或用低温、高温箱代替）中进行，其试验要求、程序、方法按GJB150.5的规定执行。试验后灯应能正常燃点，不应有炸裂、漏气现象。4.4.10灯的喷水试验（3.6.6条），先燃点2min，然后用喷雾器将8~12的水距灯屏0.8~1.0m处喷射到灯的屏面上，灯不应能有炸裂、漏气等现象。4.4.11灯的加速度试验（3.6.7条）在离心机上进行。灯性能试验在额定电压下进行，灯结构强度试验于非工作状态下进行。试验的要求、程序、方法按GJB150.15执行。试验后灯应能正常燃点，不应有炸裂、漏气等现象。4.4.12灯的冲击试验（3.6.8条），在冲击台上灯于不工作状态下进行，其试验要求、程序、方法按GJB150.18执行。试验后灯应能正常燃点，不应有炸裂、漏气等现象。4.4.13灯的振动试验（3.6.9条），在随机振动台上灯于不工作状态下进行，其试验要求、程序、方法按GJB150.16执行。试验后灯应能正常燃点，不应有炸裂、漏气等现象。4.4.14灯的湿热试验（3.6.10条），在湿热试验箱内按GJB150.9的试验要求、程序进行。试验后灯的接触片、螺钉、垫圈等不应有严重锈蚀现象，灯应能正常燃点。-7-
SJ20479/1-1995
4.4.15灯的特菌试验（3.6.11条），在霉菌试验箱内按GJB150.10的试验要求、程序进行，霉菌试验后，其长霉程度应不大于GJB150.10表2中规定的2级。4.4.16灯的盐雾试验（3.6.12条），在盐雾试验箱内按GJB150.11的试验要求、程序进行，盐雾试验后，灯的接触片、螺钉、垫圈等金属件不应锈蚀，灯应能正常燃点。4.4.17灯的飞机炮振试验（3.6.13条），随整机一起进行，灯处于不工作状态。其试验要求、程序、方法按GJB150.20执行。试验后灯应能正常燃点，不应有炸裂、漏气等现象。5交货准备
5.1包装
5.1.1包装要
包装防护应符合GJB921中3.2.2条B级的规定，装箱等级应符合GJB921中3.2.2条B级的规定。
5.1.2装箱内容
包装箱内应附有产品合格证、装箱单及使用说明书。5.1.3装箱标志
包装箱上应有以下内容的标志：a.灯的型号、名称；
b.制造厂名称、商标；
c。军品标志\J\；
d.合格标志；
e，包装日期。
5.2运输
装有飞机着陆灯的包装箱允许用任何运输工具运输，但在运输中应避免雨淋袭和机械撞击。
5.3贮存
飞机着陆灯应在温度为-40～60℃，相对湿度不大于80%，通风良好和无腐蚀性气体的条件下贮存。
6说明事项
6.1预定用途
ZLF型飞机着陆灯主要用于军用飞机和民航飞机着陆时照明用。6.2订货文件内容
订货合国中应包括下列内容：
a.型号及名称
b.本规范编号：
c.数量。
6.3术语、缩写词、符号和代号
着陆灯所用的术语、缩写词、符号和代号应从第2章所列的标准中选取，并应采用下列的补充术语。
Emaximemaxial luminousintensity6.3.1轴向最大发光强度
SJ20479/1-1995
指在灯轴线方向上的最大发光强度。6.3.2轴向最大发光强度额定值ratedvalueofmaximumaxialluminousintensity指生产厂家宜称的轴向最大光强度值。6.3.3轴向最大发光强度最小值minimumvalueofmaximumaxialluminousintensity指允许的轴向最大发光强度的最小值。6.3.4寿命life
指灯在额定电压和规定的工作条件下，正常燃点达到的小时数。6.3.5额定平均寿命ratedaveragelife指同一批的一组灯，在符合规定的发光强度维持条件下，累积燃点时间（小时数）达到的算术平均值。
6.3.6有效散射角（散射角）effectiveangleofscattering指光束在水平面和垂直面上的发散角度，以发光强度降低到轴向最大发光强度最小值的10%的角度来度量。
6.4使用和注意事项
飞机着陆灯装入灯具中在本规范规定的工作条件下使用，该灯的性能是可以保证的。附加说明：
本规范由中国电子技术标准化研究所归口。本规范由国营七四一厂、中国电子技术标准化研究所起草。本规范主要起草人：张宗方、赖婉琼。计划项目代号：B21063。
