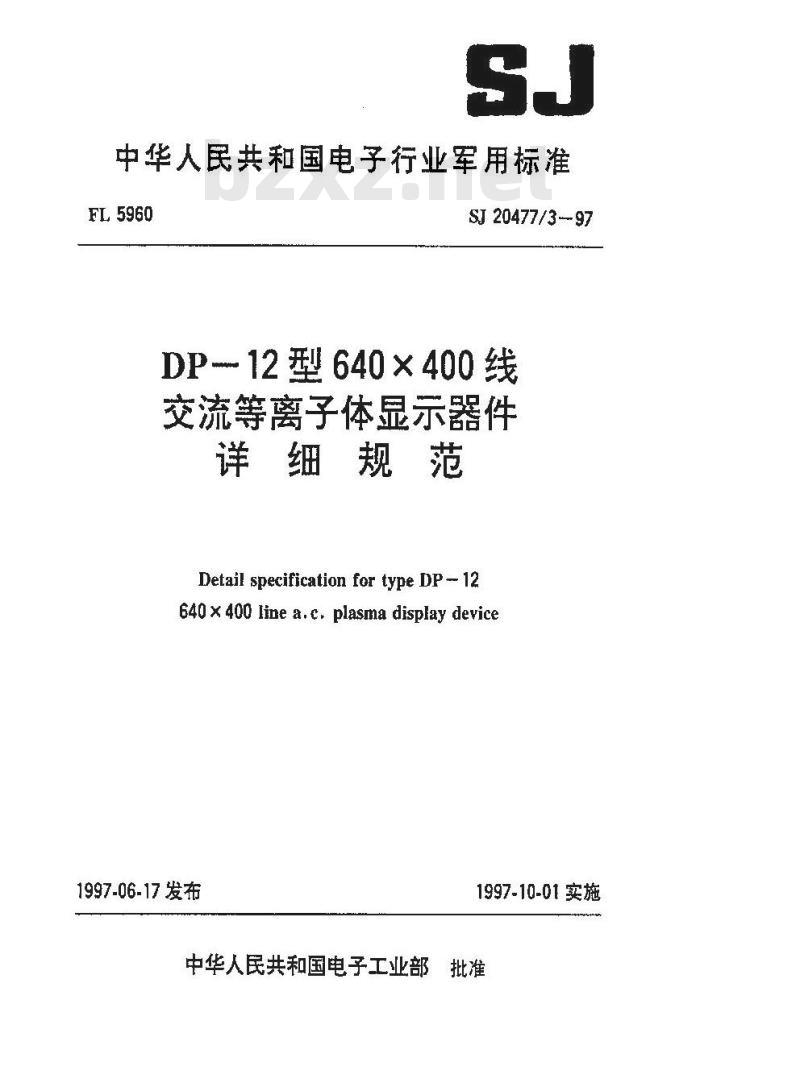

【行业标准】 DP-12型640×400线交流等离子体显示器件详细规范

中华人民共和国电子行业军用标准FL5960
SJ 20477/3- 97
DPm12型640×400线
交流等离子体显示器件
详细规范
Detail specification for type DP -- 12640 × 400 line a, c plasma display device1997-06-17发布
1997-10-01实施

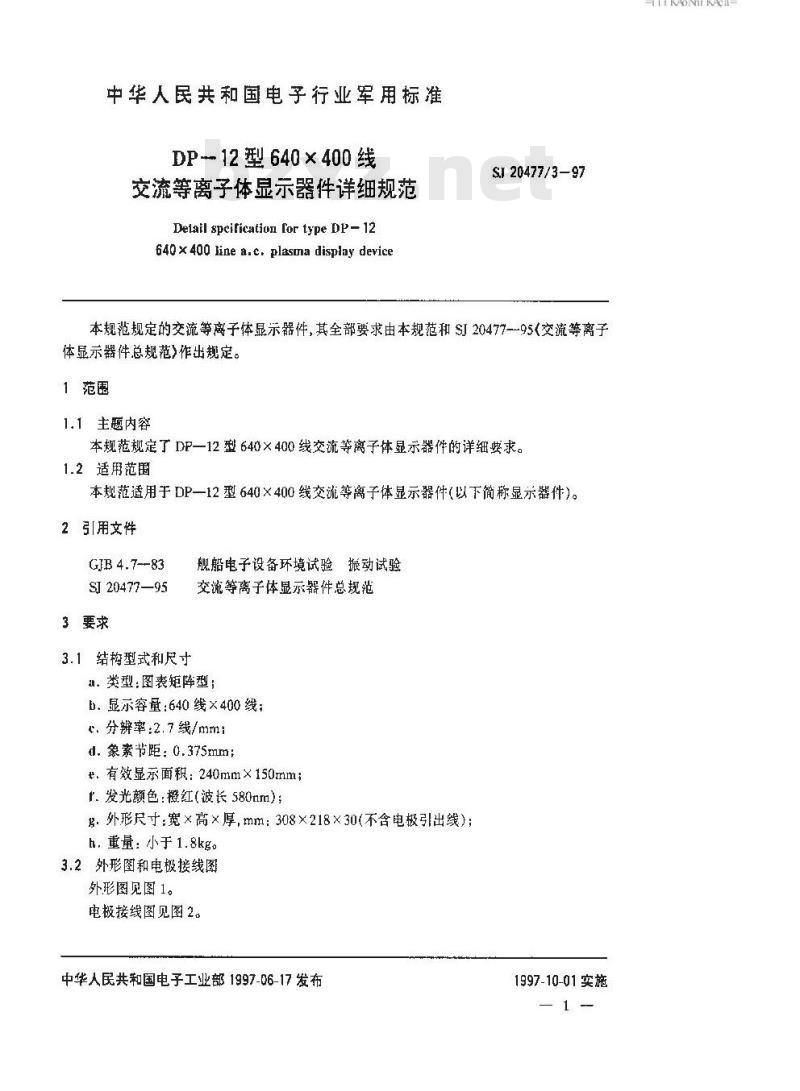

中华人民共和国电子工业部批准中华人民共和国电子行业军用标准DP-12型640×400线
交流等离子体显示器件详细规范Delail speification for type Dp- 12640×400 ine a.c. plasma display deviceSI 20477/397
本规范规定的交流等离子体显示器件，其全部要求由本规范和SJ20477--95交流等离子体显示器件总规范>作出规定。
1范围
1.1主题内容
本规范规定了DP—12型640×400线交流等离子体显示器件的详细要求。1.2适用范围
本规范适用于DP一12型640×400线交流等离子体显示器件（以下简称显示器件）。2引用文件
GJB 4.7--83
SI 20477—95
3要求
3.1结构型式和尺寸
舰船电子设备环境试验振动试验交流等离子体显示器件总规范
1：类型：图表矩阵型；
b.显示容量：640线×400线；
t，分辨率：2.7线/mmi
d.象素节距：0.375mm；
书：有效显示面积：240mm×150mm；r.发光颜色：橙红（波长580mm）;g.外形尺寸：宽×高×厚，mm：308×218×30（不含电极引出线）；h，重量：小于1.8kgh
3.2外形图和电极接线图
外形图见图1。

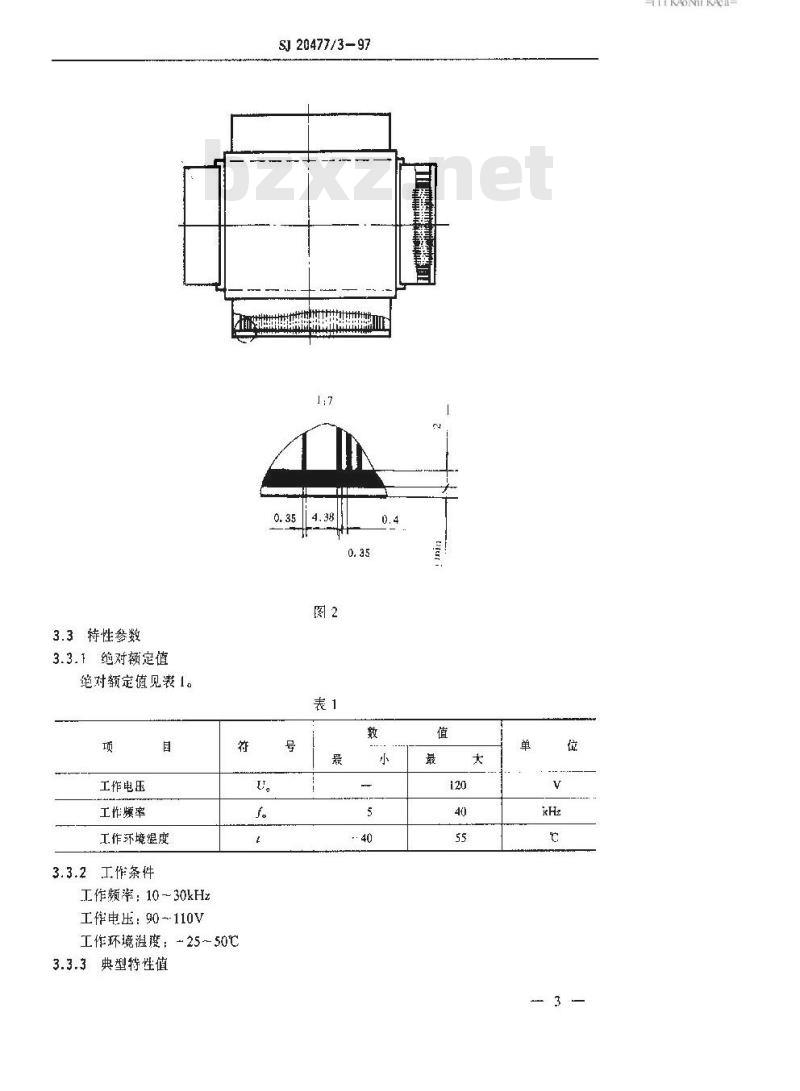

电极接线图见图2。
中华人民共和国电子工业部1997-06-17发布1997-10-01实施
TYKAONKACa-
SJ20477/397

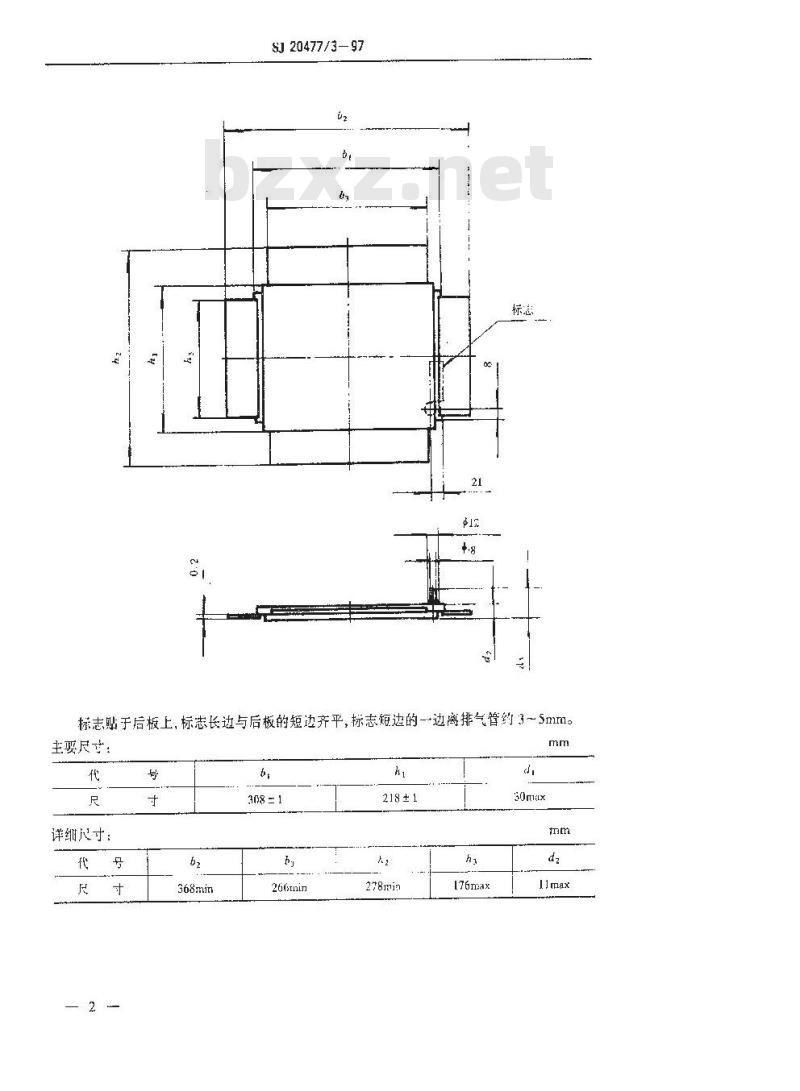

标志贴于后板上，标志长边与后板的短边齐平，标志短边的-边离排气管约3～Snm。主要尺寸：
详细尺寸：
368min
26fmin
218±1
278min
176max
3.3特性参数
3.3.1绝对额定值
绝对额定慎见表1。
工作电压
工作嵊率
工作环境温度
3.3.2工作条件
工作频率：10～30kHz
工作电压：90--110V
工作环境温度：-25~50℃
3.3.3典型持性值
SJ 20477/3-97
TYKAOIKAca-

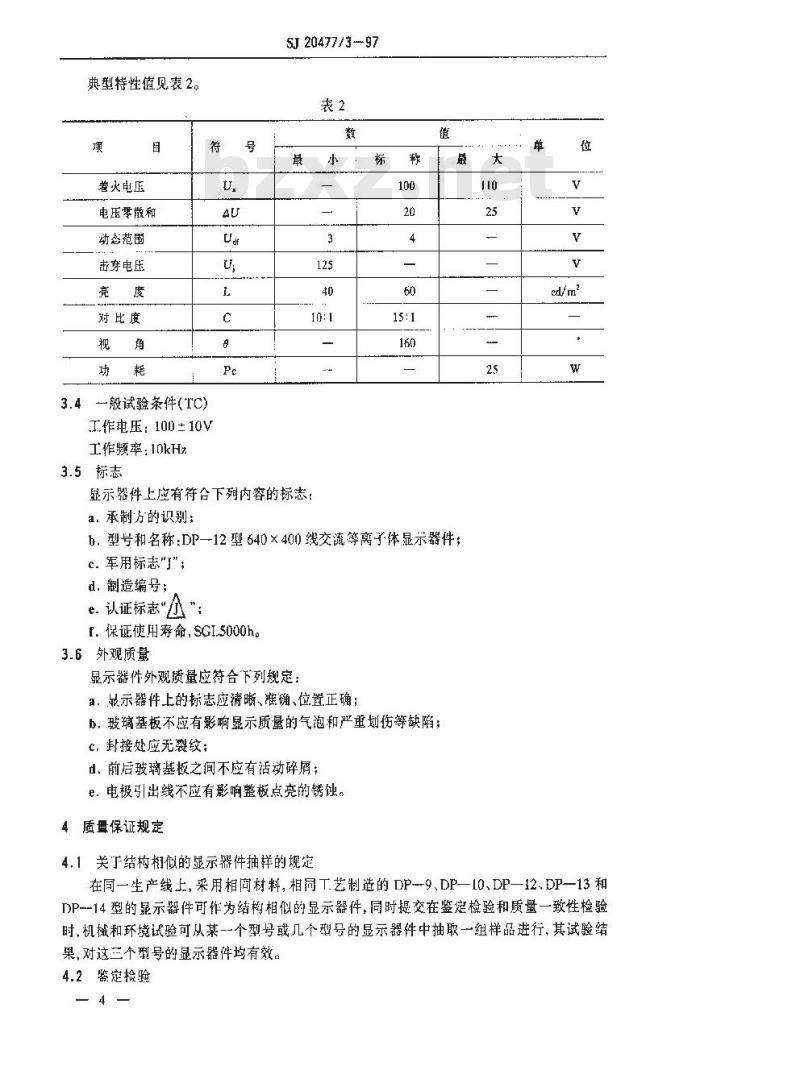

典型特性值见表2。
差火电压
电压零散和
动态范围
击穿电压
对比度
3.4 一般试验条件(TC)bzxz.net
工作电压：100+10V
工作频率：10kHz
3.5标志
SJ 20477/397
显示器件上应有符合下列内容的标志：a.承制方的识别：
b，型号和名称：DP-12型640×400线交流等离子体显示器件：c.军用标志\I\；
d.制造编号；
e.认证标志\
f.保证使用寿命，SGI5000h。
3.6外观质量
显示器件外观质量应符合下列规定：a.显示器件上的标志应清晰、准确、位置正确：b，玻璃基板不应有影响显示质量的气泡和严重划伤等缺陷；c，封接处应无裂纹；
d.前后玻璃基板之间不应有活动碎屑；e.电极引出线不应有影响整板点亮的锈蚀。4质量保证规定
4.1关丁结构相似的显示器件抽样的现定大
在同一生产线上，采用相向材料，相同T艺制造的DP-9、DP—10、DP—12、DP—13和DP--14型的显示器件可作为结构相似的显示器件，同时提交在鉴定检验和质量一致性检验时，机械和环境试验可从某-个型号或几个型号的显示器件中抽取一组样品进行，其试验结果,对这三个型号的显示器件均有效。4.2鉴定检验
SJ 20477/3-97
鉴定检验的项日,试验方法和条件应按表 3、表 4、表 5、表 6 和表7 进行。鉴定检验的样本大小和允许的不合格品数按SI20477中表2或表3进行。表3
检验项目
环境试验
一盐雾(D)
4.3质量一致性检
4.3.1 A组
A组检验见表4。
检验项目
A1分组
直琵检验
A2分组
注要尺
A3分组
光电参数
—着火电压
—电压零散和
一动态范围
一亮度
一缺陷(死点)
4.3.2 B组
B纠检验见表5。
GIB 150. 11
试验条件
引出线接头
处允许来用
保护措施
盐溶液嵌度
为(5±)%，
pH值为
6.5--7.2,
温度为
35±2℃.时
间为481。
GB 11483
SI20477
SJ 20477
试验条件
菲工作状态
非工作款态
枕验要求
最小最大
试验后：
检查外观质量应符
合3.6条的规定。
见3.6条
见3.2条图1
a.整板死点所含
象素数100：
b.每个死点所含
象素敷≤.4。
TKAONKAca-
检验项目
BI 分组
详细尺寸
E2 分组
光电参数
一功耗
4.3.3C组
C组检验见表6。
检验项目
CI分组
光电参数
一对比度
C2分组
机械试验
一引出端强
度(D)
C3分组
环境试验
一低温贮存
一高温贮存
一稳态湿热
一低气压
一振动
GB 11483
GJB360.21
试验条件 A
GJB 150.4
GJB 150.3
GJB 150.2
SJ 20477/397
GB11483
SI 20477
中 4.8.3
试验条件
非工作
试条件
非工作态
对录 A中 A1
非工作法态
t= - 55r.
t= 24h
-7uC, t- 48h
-- 40 ±2c
龈度为90%～
95%,t=96h,小
需预处理,高
湿时不箭检视，
恢复时间为24h
主体区共振
查，夹具垫
13~～5mm毛毡，
：器件水平放登
f:5-40Hz,位
检验要求
最小最大
见3.2条图1
附录 A 中 A1
每项试验后分别
按表 4 中 A1 和 A3
分组检验
SJ20477
表4中C组
或4.9.6条
SJ20477
表4中C
检验项目
—冲击(规
定脉冲)
4.4筹命试验
GB11483
GJB 360.23
试验条件A
保证使用寿命5000ha
合格判据为：
a，着火电压最大值为120V：
b.动态范围最小值为0V；
c.亮度最小值为35cd/m2，
SJ 20477/3-97
续表6
试验条件
移幅值;5--17
Hz 时 0.25mm;
17 ~ 40H2时.
0.15mm,X,Y
方向各15rmin
夹真垫3～
5mm毛毡.
器件水平改置，
半正弦波，
蜂值加速度为
500m/g，持
续时间 1 Ims,
单方向3次
啦.缺陷：—整板所有死点中所含的象素数≤120一每个死点中所含的象素数≤6。4.5包装检验
包装检验见表7。
检验项
直观和尺寸
功能检验
一跌落试验
一正弦变频
振动试验
5交货准备
5.1包装
SJ 20477 中
GB/T 4857.5
GB/T 4857.10
试验象件
！非工作状态
不需预处理，
h=500mml.
六面各一次
f~ 5~ 100 -5Ha.
α=5±lm/3,
重复二次
检验条件
SI 20477 中 4. 7.2.1 条
按 SJ 20477 中 4.7.2.2
条检查
光电参数符合表 4中 A3
分组的要求
TYKAOIKAca-
5.1.1包装要求
SJ 20477/3-97
单元包装应符合GJB921中24类包装C级防护的要求。5.1.2装箱内容
包装箱内应附有合作证、使用说明书等。5.1.3装箱标志
包装箱上应有符合GB191中规定的“小心轻放”“向上”、“怕混”、“禁止滚翻”等图示标志。
包装箱上还应有符合GB6388中规定的\货号”“品名规格”、“数量”、“重量”、“生产日期”、“生产工厂”、“体积\等收发货标志。5.2运输
装有显示器件的包装箱允许用任何运输工具运输，在运输中应避免雨雪琳袭和机贼撞击。5.3贮存
显示器件应在温度为-25～50℃，相对湿度不大于80%，通风良好，无腐蚀性气体的条件下贮存。
6说明事项
6.1预定用途
该显示器件适用于作终端显示。6.2订货文件内容
合同中应包括下列内容：
.DP-12型640×400线交流等离手体显示器件；b.详细规范编号：SI20477/3-97：c.数量；
d.装箱级别：C级；
e.保证使用寿命；
f.其它。
引出端强度试验
SJ20477/3-97
附录A
试验方法
(补充件）
固定显示器件，任取1cm长的引出线，切制至玻璃基板，沿引出线轴向方向对引出线施加10N的力，保持10s。
试验后，检查引出线不应发生松动、断裂，引出线与玻璃封接处不应发生裂纹或缺口等缺陷。
附加说明：
本规范出中国电子技术标准化研究所归口。本境范由电子工业部第五十五研究所起草。本现范主要起草人：朱生良、何百林、周云仙。顾目代号：B51002。
