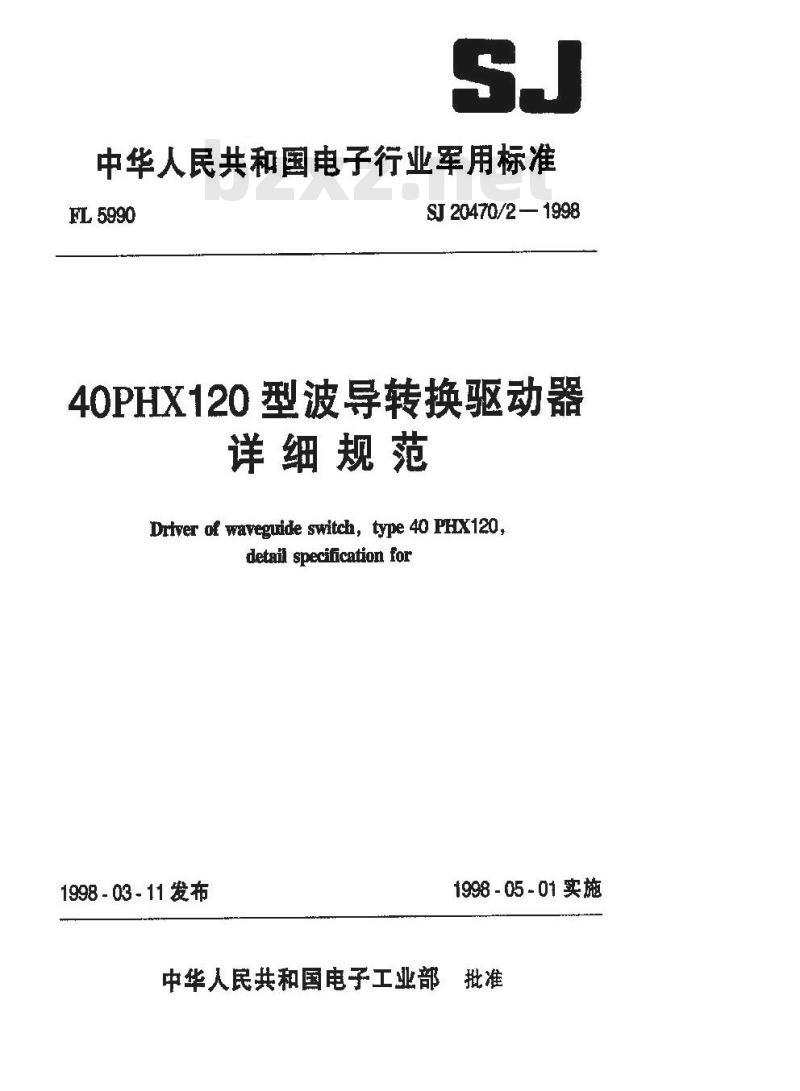

【行业标准】 40PHX120型波导转换驱动器详细规范

中华人民共和国电子行业军用标准FL5990
SJ 20470/2 — 1998
40PHX120型波导转换驱动器
详细规范
Driver of waveguide switch, type 40 PHX120,detail specification for
1998-03-11发布
1998-05-01实施

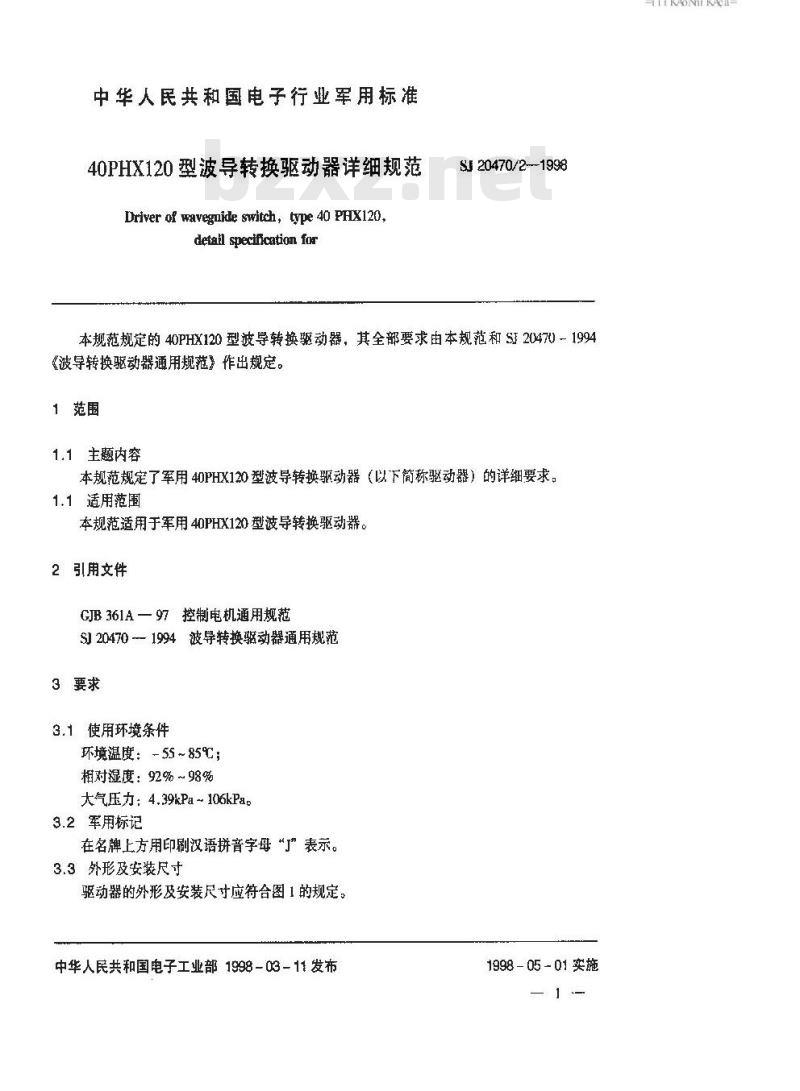

中华人民共和国电子工业部批准中华人民共和国电子行业军用标准40PHX120型波导转换驱动器详细规范Driver of waveguide switch, type 40 PHX120,detail specification for
SI 20470/2--1998
本规范规定的40PHX120型波导转换驱动器，其全部要求由本规范和SI20470-1994《波导转换驱动器通用规范》作出规定。1范围
1.1主题内容
本规范规定了军用40PHX120型波导转换驱动器（以下简称驱动器）的详细要求。1.1适用范围
本规范适用于军用40PHX120型波导转换驱动器。2引用文件
GIB 361A一97控制电机通用规范SJ204701994波导转换驱动器通用规范3要求
3.1使用环境条件
环境温度：-55~85℃；
相对湿度：92%~98%
大气压力：4.39kPa~106kPae
3.2军用标记
在名牌上方用印刷汉语拼音字母“J”表示。3.3外形及安装尺寸

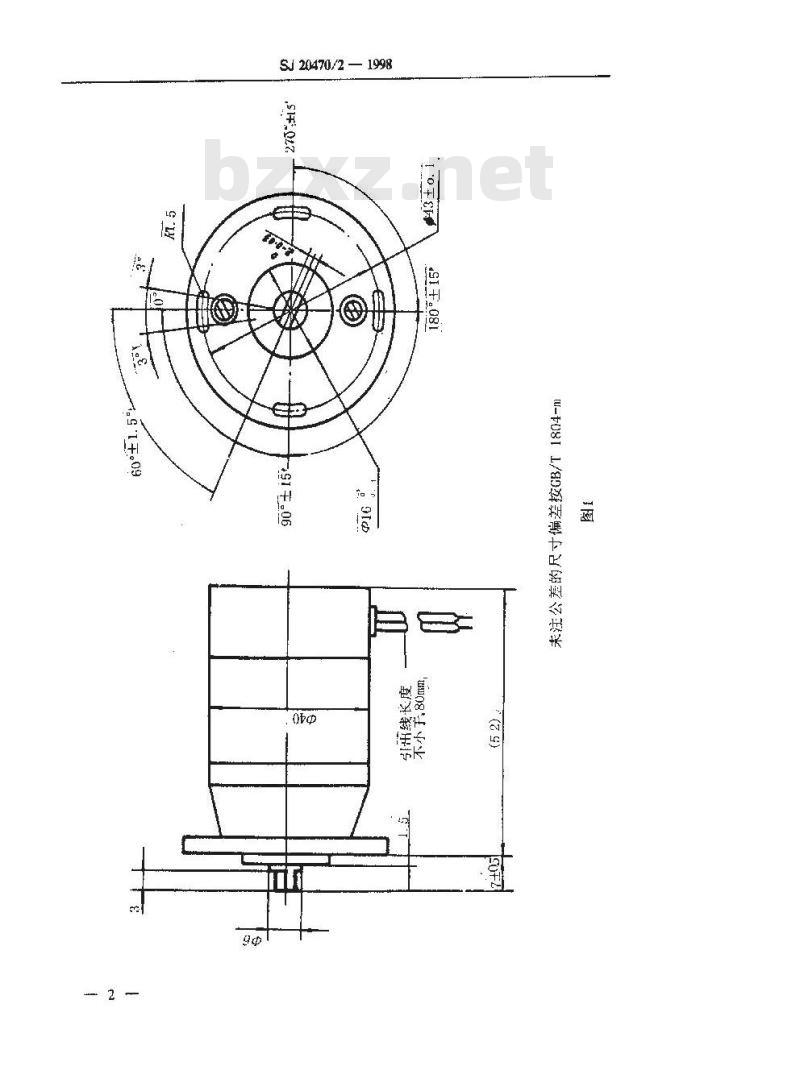

驱动器的外形及安装尺寸应符合图1的规定。中华人民共和国电子工业部1998－03－11发布1998 - 05 - 01实施
TYKAONKAca-
SJ 20470/2 — 1998
,SF:027
-91±。06
，9。09

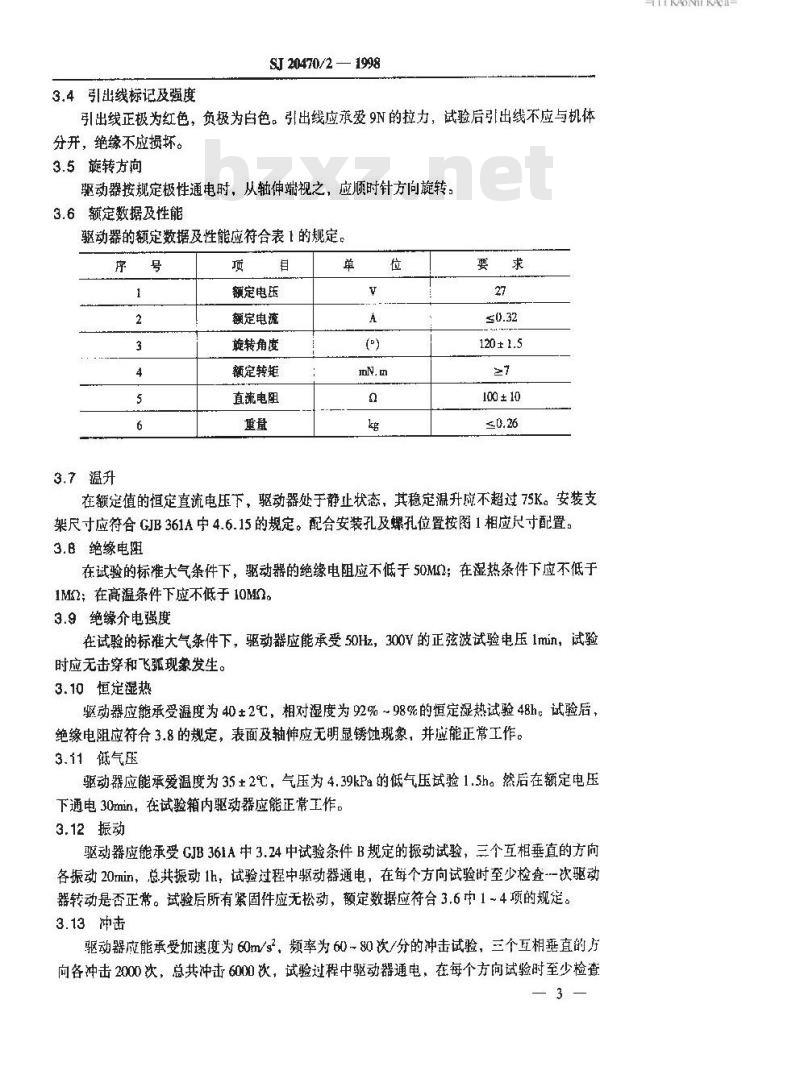

3.4引出线标记及强度
SJ 20470/2 — 1998
引出线正极为红色，负极为白色。引出线应兼爱9N的拉力，试验后引出线不应与机体分开，绝缘不应损坏。
3.5旋转方向
驱动器按规定极性通电时，从轴伸端视之，应顺时针方向旋转。3.6额定数据及性能
驱动器的额定数据及性能应符合表1的规定。项
3.7温升
额定电压
额定电流
璇转角度
额定转矩
直流电阻免费标准bzxz.net
120 ±1.5
100 ± 10
在额定值的恒定直流电压下，驱动器处于静止状态，其稳定温升应不超过75K。安装支架尺寸应符合GJB361A中4.6.15的规定。配合安装孔及螺孔位置按图1相应尺寸配置。3.8绝缘电用
在试验的标准大气条件下，驱动器的绝缘电阻应不低于50M2；在湿热条件下应不低于1M2：在高温条件下应不低于10M。3.9绝缘介电强度
在试验的标准大气条件下，驱动器应能承受50Hz，300V的正弦波试验电压1min，试验时应无击穿和飞弧现象发生。
3.10恒定湿热
驱动器应能承受温度为40+2℃，相对湿度为92%~98%的恒定湿热试验48h。试验后，绝缘电阻应符合3.8的规定，表面及轴伸应无明显锈蚀现象，并应能正常工作。3.11低气压
驱动器应能承爱温度为35±2℃，气压为4.39kPa的低气压试验1.5h。然后在额定电压下通电30min，在试验箱内驱动器应能正常工作。3.12振动
驱动器应能承受GJB361A中3.24中试验条件B规定的振动试验，三个互相垂直的方向各振动20min，总共振动1h，试验过程中驱动器通电，在每个方向试验时至少检查--次驱动器转动是否正常。试验后所有紧固件应无松动，额定数据应符合3.6中1~4项的规定。3.13冲击
驱动器应能承受加速度为60m/s2，频率为60～80次/分的冲击试验，三个互相垂直的厅向各冲击2000次，总共冲击6000次，试验过程中驱动器通电，在每个方向试验时至少检查3
HTTKAONKAca-
SI 20470/2 --- 1998
一次驱动器转动是否正常。试验后所有紧固件应无松动，额定数据应符合3.6中1~4项的规定。

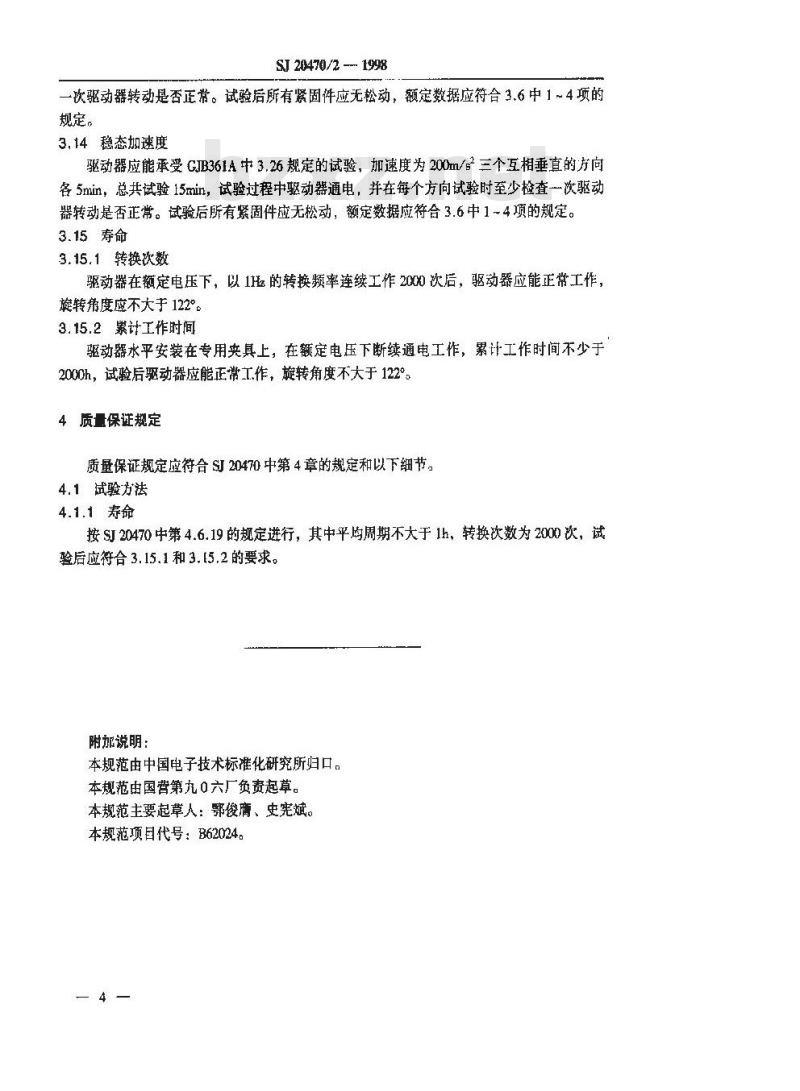

3.14稳态加速度
驱动器应能承受GJB361A中3.26规定的试验，加速度为200m/g三个互相垂直的方向各5min，总共试验15min，试验过程中驱动器通电，并在每个方向试验时至少检查一次驱动器转动是否正常。试验后所有紧固件应无松动，额定数据应符合3.6中1~4项的规定。3.15寿命
3.15.1转换次数
驱动器在额定电压下，以1H的转换频率连续工作2000次后，驱动器应能正常工作，旋转弟度应不大于122°
3.15.2累计工作时间
驱动器水平安装在专用夹具上，在额定电压下断续通电工作，累计工作时间不少于2000h，试验后驱动器应能正常工作，旋转角度不大于122°。4质量保证规定
质量保证规定应符合SJ20470中第4章的规定和以下细节。4.1试验方法
4.1.1寿命
按SJ20470中第4.6.19的规定进行，其中平均周期不大于1h，转换次数为2000次，试验后应符合 3.15.1和 3. [5,2 的要求。附加说明：
本规范由中国电子技术标准化研究所归口。本规范由国营第九0六厂负责起草。本规范主要起草人：鄂廣、史宪斌。本规范项目代号：B62024。
