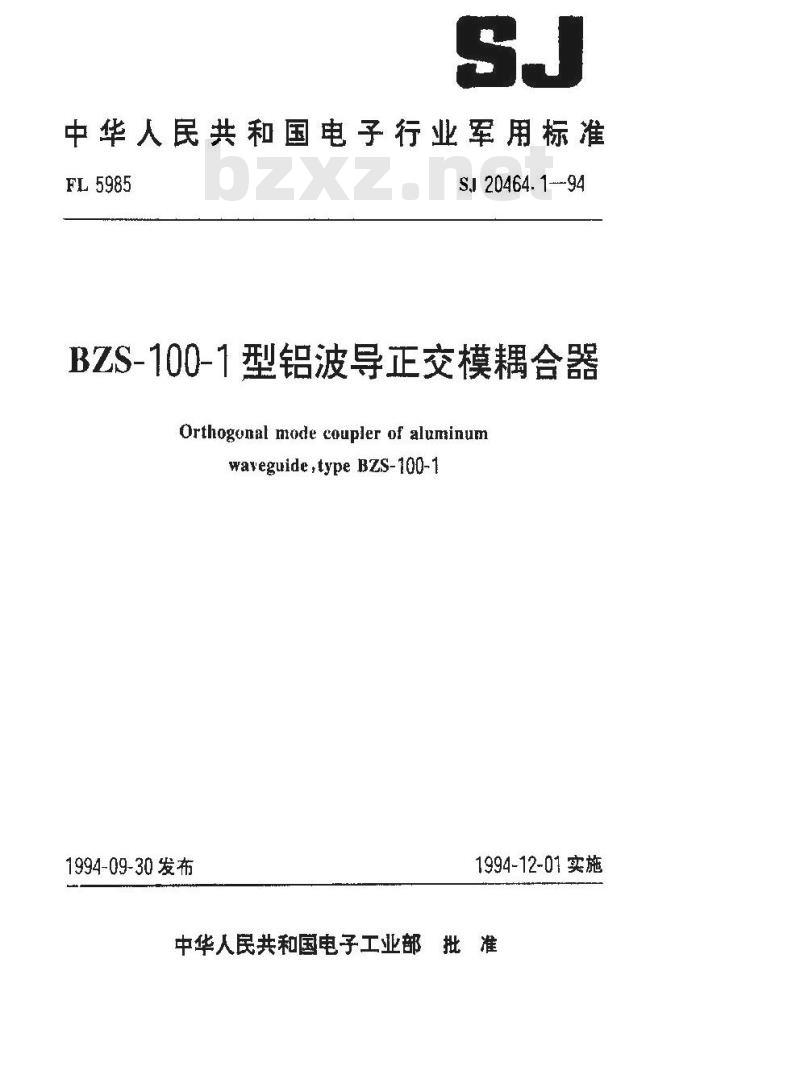

中华人民共和国电子行业军用标准FL5985
S.I20464.1-94
BZS-100-1型铝波导正交模耦合器Orthogonal mode coupler of aluminumwaveguide,type BzS-100-1
1994-09-30发布
1994-12-01实施

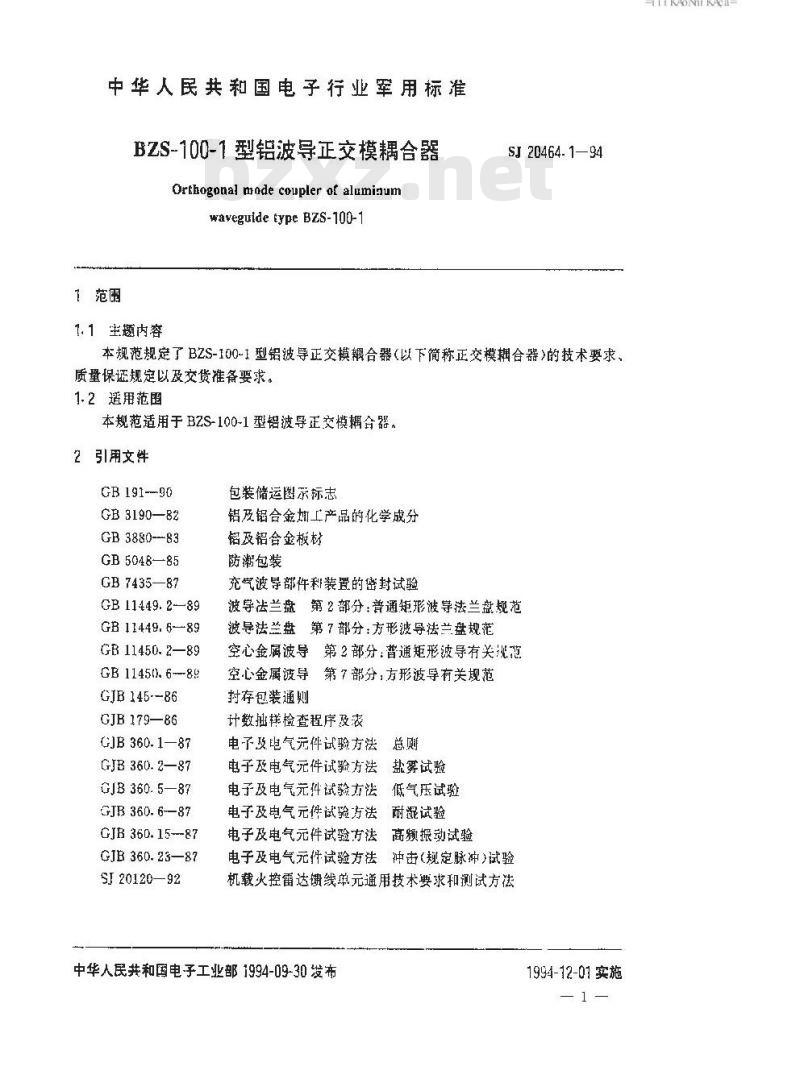

中华人民共和国电子工业部批准中华人民共和国电子行业军用标准BZS-100-1型铝波导正交模耦合器Orthogonal mode coupler of aluminumwaveguide type BzS-100-1
1.1生题内容
SJ 20464. 194
本规范规定了BZS-100-1型铝波导正交模合器（以下简称正交模合器）的技术要求、质量保证规定以及交货准备要求。1.2适用范昆
本规范适用于BZS-100-1型铝波导正交模耦合器。2引用文件
GB 191--90
GB 3190—82
GB3880--83
GB 5048—85
GB 7435—87
GB 11449. 2--89
GB 11449, 689
GB 11450. 2—89
GB 11450. 6--89
GJB 145--86
GJB 179—86
GJB 360. 1—87
GJB 360. 2—87
GJB 360. 5—87
GJB 360. 6-87
GJB 360. 15--87
GJB 360. 23—87
SJ 20120—92
包装储运图示标志bZxz.net
铝及铝合金划工产品的化学成分铅及铝合金板材
防潮包装
充气波导部件和装置的密封试验波导法兰盘第2部分：普通矩形波导法兰盘规范波导法兰盘第7部分：方形波导法兰盘规范空心金属波导第2部分：普通矩形波导有关挑范空心金属波导第7部分，方形波导有关规范封存包装通则
计数拙样检查程序及表
电子及电气元件试验方法总厕
电子及电气元件试验方法盐雾试验电子及电气元件试验方法低气压试验电子及电气元件试验方法耐混试验电子及电气元件试验方法高颖振动试验电子及电气元件试验方法冲击（规定脉冲）试验机载火控雷达馈线单元通用技术要求和测试方法中华人民共和国电子工业部1994-09-30发布1994-12-01实施
ITKAONKAca-

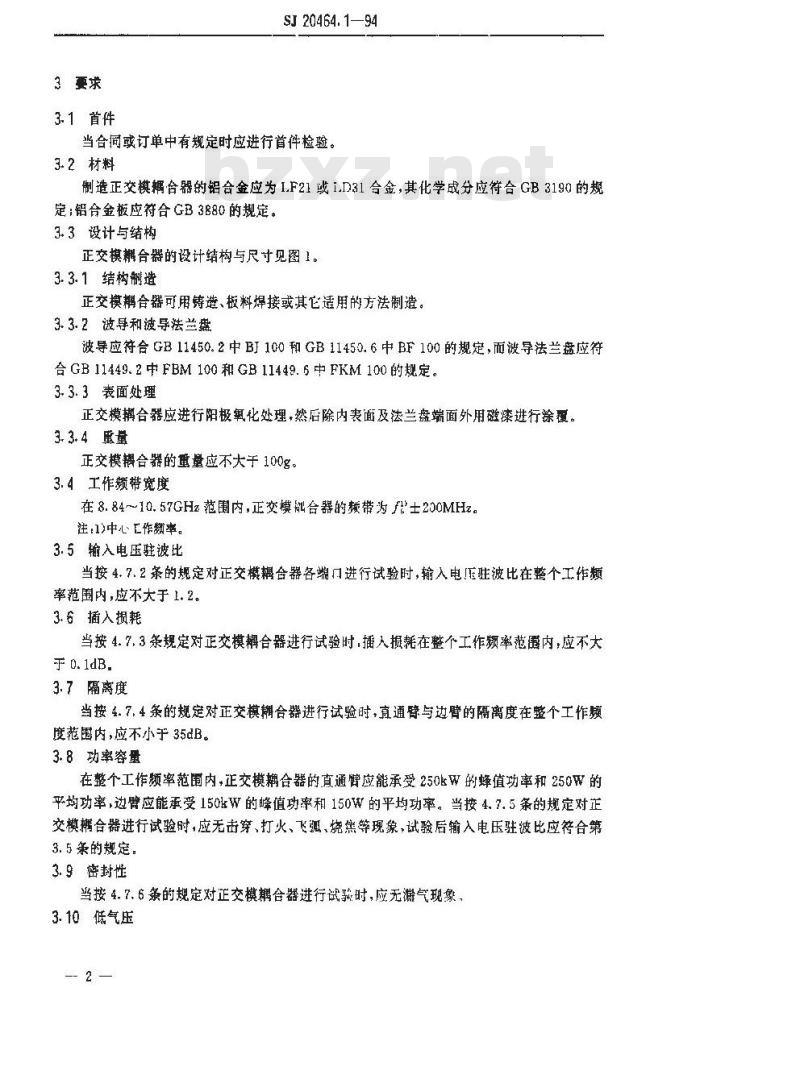

3要求
3.1首件
SJ 20464. 194
当合间或订单中有规定时应进行首件检验。3.2材料
制造正交模耦合器的铝合金应为I.F21或1.D31合金，其化学成分应符合GB3190的规定；铝合金板应符合GB3880的规定。3.3设计与结构
正交模耦合器的设计结构与尺寸见图1。3.3.1结构制造
正交模耦合器可用铸造、板料焊接或其它适用的方法制造。3.3.2波导和波导法兰盘
波导应符合GB11450.2中BJ100和GB11450.6中BF100的规定，而波导法兰盘应符合GB11449、2中FBM100和GB11449.6中FKM100的规定。3.3.3表面处理
正交模合器应进行阳极氧化处理，然后除内表面及法兰盘端面外用磁漆进行涂覆。3.3.4重量
正交模耦合器的重量应不大于100g。3.4工作频带宽度
在8.84~10.57GHz范围内，正交模合器的矫带为F士200MHz注:1)中心L作频率。
3.5输入电压驻波比
当按4.7.2条的规定对正交模耦合器各端口进行试验时，输入电！压驻波比在整个工作频率范围内，应不大于1.2。
3.6插入损耗
当按4.7.3条规定对正交模耦合器进行试验时，播人损耗在整个工作频率范图内，应不大手0.1dB.
3.7隔离度
当按4.7.4条的规定对正交模合器进行试验时，直通与边臂的隔离度在整个工作频度范围内，应不小于35dB。
3.8功率容量
在整个工作频率范围内，正交模耦合器的直通臀应能承受250kW的蜂值功率和250W的平均功率，边臂应能承受150kW的峰值功率和150W的平均功率。当按4.7.5条的规定对正交模合器进行试验时，应无击穿、打火、飞、烧焦等现象，试验后输入电压驻波比应符合第3.5条的规定。
3.9密封性
当按4.7.6条的规定对正交模耦合器进行试验时，应无气现象，3.10低气压
SJ 20464. 1—94

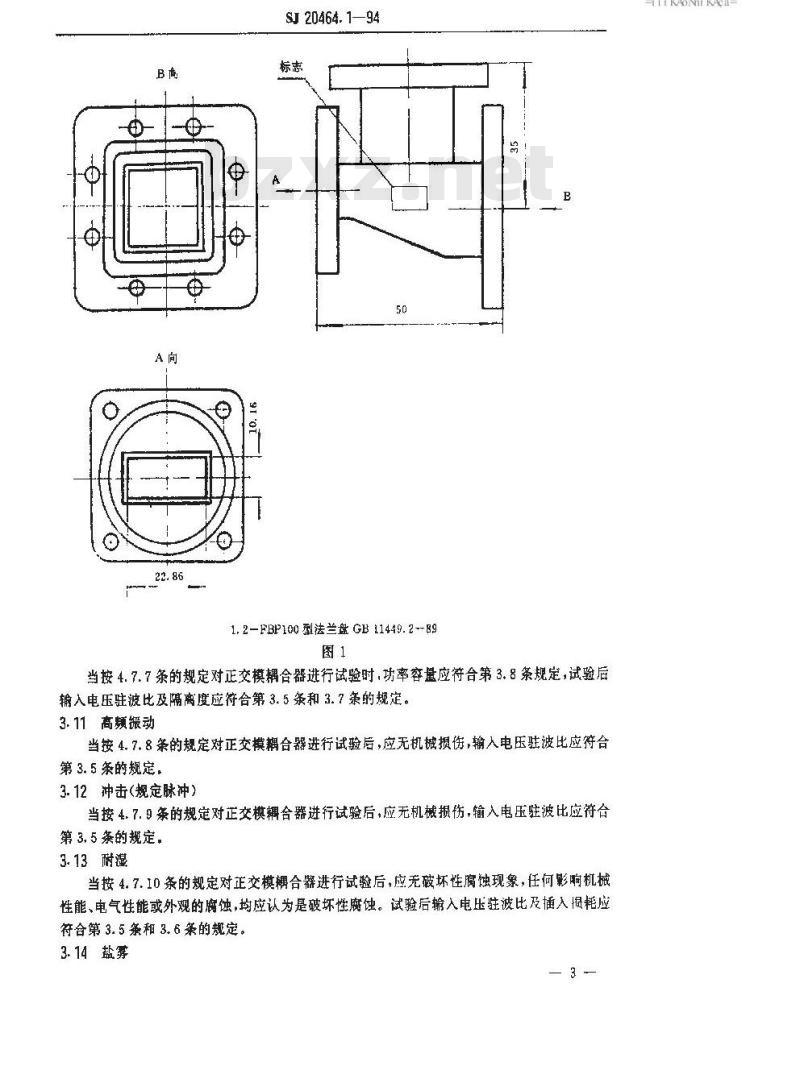

1.2-FBP100型法兰盘GB11449.2--89图1
当按4.7.7条的规定对正交模耦合器进行试验时，功率容量应符合第3.8条规定，试验后输入电压驻波比及隔离度应符合第3.5条和3.7条的规定。3. 11高频振动
当按4.7.8条的规定对正交模耦合器进行试验后，应无机械损伤，输入电压驻波比应符合第 3. 5 条的规定，
3.12冲击（规定脉冲）
当按4.7.9条的规定对正交模耦合器进行试验后，应无机械损伤，输入电压驻波比应符合第3,5条的规定，
3.13耐湿
当按4.7.10条的规定对正交模耦合器进行试验后，应无破坏性腐蚀现象，任何影响机械性能、电气性能或外观的腐蚀，均应认为是破坏性腐蚀。试验后输入电压驻波比及插入摄耗应符合第3.5条和3.6条的规定。
3.14盐雾
KAONiKAca-
SJ 20464. 1-94

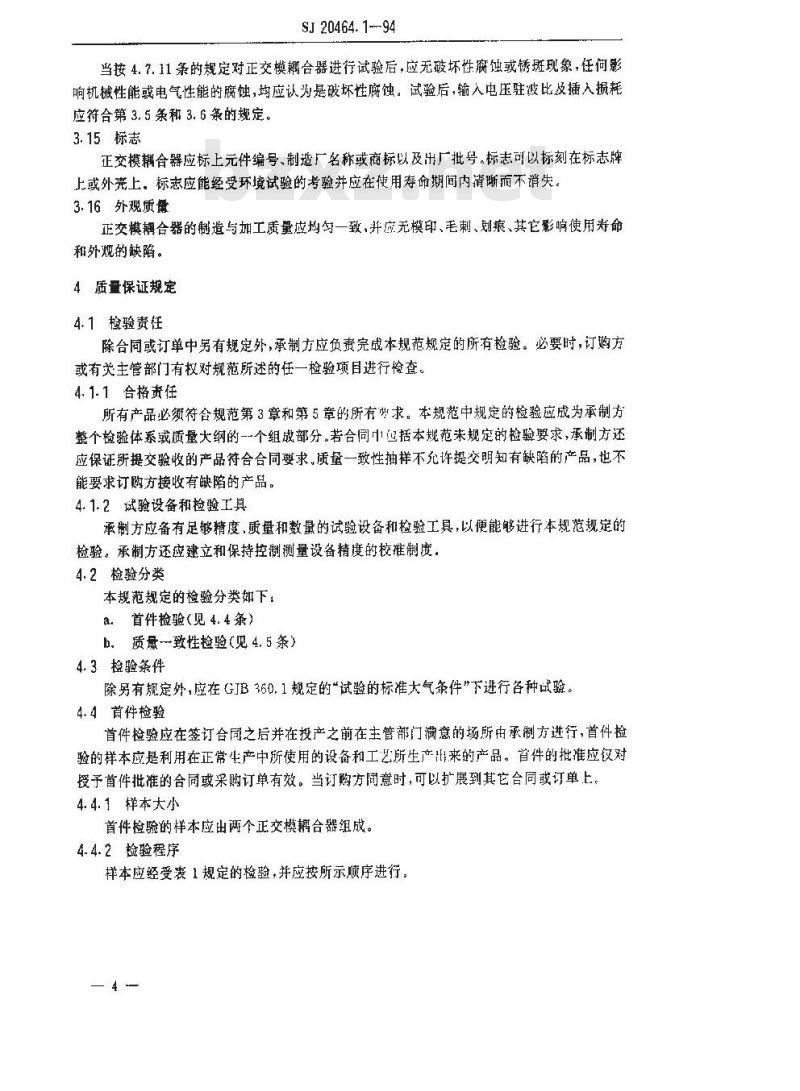

当按4.7.11条的规定对正交模耦合器进行试验后，应无破坏性腐蚀或锈斑现象，任何影响机械性能或电气性能的腐蚀，均应认为是破坏性腐蚀。试验后，输入电压驻波比及插入损耗应符合第3.5 条和 3. 6 条的规定。3.15标志
正交模耦合器应标上元件编号、制造厂名称或商标以及出厂批号，标志可以标刻在标志牌上或外上。标志应能经受环境试验的考验并应在使用寿命期间内清晰而不消失。3.16外观质量
正交模合器的制造与加工质量应均匀一致.并应无模印、毛刺、划痕、其它影响使用寿命和外观的缺陷。
4质量保证规定
4.1检验责任
除合同或订单中另有规定外，承制方应负责完成本规范规定的所有检验。必要时，订购方或有关主管部门有权对规范所述的任一检验项目进行检查。4.1.1合格责任
所有产品必须符含规范第3章和第5章的所有求。本规范中规定的检验应成为承制方整个检验体系或质量大纲的-个组成部分。若合同1血括本规范来规定的检验婴求，承制方还应保证所提交验收的产品符合合同要求。质量一致性抽样不允许提交明知有缺陷的产品，也不能要求订购方接收有缺陷的产品。4.1.2试验设备和检验工具
承制方应备有足够精度，质量和数最的试验设备和检验工具，以便能够进行本规范规定的检验。承制方还应建立和保持控制测量设备精度的校准制度。4.2检验分类
本规范规定的检验分类如下，
a.首件检验（见4.4条）
b.质量一致性检验（见4.5条）
4.3检验条仰
除另有规定外，应在GJB360.1规定的\试验的标准大气条件”下进行各种试验。4.4首件检验
首件检验应在签订合同之后并在投产之前在主管部门满意的场所由承制方进行，首件检验的样本应是利用在正常生产中所使用的设备和工艺所生产出来的产品。首件的批准应仅对授予首件批准的合同或采购订单有效。当订购方间意时，可以扩展到其它合同或订单上，4.4.1样本大小
首件捡验的样本应由两个正交模合器组成。4.4.2检验程序
样本应经受表1规定的检验，并应按所示顺序进行14
检验项目
外观和机糖检变
输入电压驻波比
捕入损耗
隔离度
功率容量
密封性
低气压
高额振动
冲击(规定脉冲)
SJ 20464. 1--94
表！首件检验
婴求教号
3.2,3.3;3.153.10
检查或试验方法条款号
4.4.3失效数
首件检验不允许失效，一个或一个以上的失效，则不能予以首件批准。4.4.4样本单位的处理
已经经受首件检验的样本单位，不应按任何合同或订单交货。4.5质黛一致性检验
4.5.1产品交货检验
产品交货检验应由A组和B组检验组成。4.5.1.1检验批
检验批应由使用相同材料，在基本相同的条件下生产出来，并于一次提交检验的所有正交模帮耦合器组成。
4.5.1.2A组检验
A组检验应由表2规定的检验项目组成，并应按所示顺序进行。表2A组检验
检验项目
外观和机概检查
输入电压驻被比
隔离度
密封性
4.5.1.2.1受检样本数量
百分之百检验。
要求茶款号
3, 2,3. 3, 3. 15;3.16
检查或试验方法款号
4.5.1.3B组检验
B组检验由表3规定的检验项目组成。并应按所示顺序进行。B组检验的样本单位应从已经通过A组检验的检验批中抽取。5
TKAOIKAca-
检验项目
插人损蛇
功率容量
4.5.1.3.1.抽样方案
S.F 20464. 1—94
表 3 B组检验
求梁歌丹
检查或试验方法条款号
抽样方案应按GJB 179 中的特殊检查水平S-一4 一次正常检查抽样方案。可接收质量水平（AQL)为6.5(百分不合格品率）。4.5-1.3.2拒收批
如果--个捡验批被拒收，承制方可以返修该批产品以纠正其缺陷，或剔除不台格的产品并重新提交复验，重新提交的批应采用严检查进行检验，这种复验批应与新的生产批区分开米，并应清楚地标明为复验批。4.5.1.3.3样本单位的处理
如果该检验批已被接收，并且其样本单位的电气性能仍然符台规楚要求，划已经过全部B组检验的样本单位可以按合同或采购订单交货。4.6包装检验
防护包装的检验应符合 GJB 145 第 6. 2 条质量合格检验,础样应箱合第 4. 5, 1. 3. 1 条的规定,检验项目和判定规则按第5,1条、第 5.2 条,和第 5. 1条规定，4.7检验方法
4.7.1外观和机械检查
应采用目视法以及利用满足精度要求的量具和衡器，对正交模合器进行检验，以便确定其材料,设计,结构，重量，表面处理，标志和外观质量是否符合相应要求（见3.2,3.3,3.15和3. 16 条)。
4.7.2输入电压驻波比
4.7.2.1直通臂输人电压驻波比
直通臂输入电压驻波比应在整个工作频率范围内进行测量。测量时直通臂的另一端口接匹配方负载，边臂接匹配负载，采用扫频技术或其它适月的方法测量（见SJ20120第5.2.2条)。
4.7.2.2边臂输入电压驻波比
边臂输入电压驻波比虑在整个工作题率范围内进行测量。直通臂一端口接配负载，另一端口接匹配方负载，采用扫频技术或其它适用的方法测量（见SJ20120第5.2.2条）。4.7.2.3方波导端口输人电压驻波比方波导端口输电压驻波比应在整个工作题率范围内进行测量；直通臂，边臂端口分别接被导匹配负载，方波导端口接方变矩波导，采用扫频技本或其他适用的方法测量（见SJ20120第5.2.2条）,这时測得的辙入电压驻波比为垂直极化波在方波导端口的输入电压驻波比。然肩将方变矩波导旋转90°，再与正交模耦合器方波导端口连接，采用扫频技术或其它适用的方法测量（见SJ20120第5.2.2条），这时则为水平极化被在方被导端口的输入电压驻波比。4.7.3插入损耗
插入损耗在整个工作颜率范围内进行测量，直道臂另一端口接方变矩波导。测量直通臂时，逆臂接匹配负载；测量边臂时，直通臂接匹配负载。采用扫频技术或其它适用的方法测量6
SJ 20464. 1-94
L见SJ29120第5.2.3条）。所測得的结果指除方变矩波导的插入损耗即为正交模合器的插人损耗。
4.7.4隔离度
隔离度在整个工作频率范围内进行测量。信号由直通臂输人，其另一端口接匹配方负载，在边臂测量其衰减值即为两臂的隔离度（见SI20120第5.2.3条）。4.7.5功率容量
正交模合器在整个工作频率范围内任一频率点上，测量直通健功率容量时，边臂接中功率负载，直通臂另端口接方变矩波导变换再接高功率负载，在直通臀施加蜂值功率250W，平均功率250W，当正交模耦合器温度达到苹衡时（在5mim内温度变化不大于5C时，则认为温度达到平），将功率课持15min。测量边誉功率容量时，直通驾接中功率负载，直通臂另端口接方变矩波导变换再接高功率负载，在边臂上施加蜂值功率150kW，平均功率150W，当正交模辑合器温度达到平衡时，将功率保持15mln。试验后，按4.7.2条的规定测量输人电压驻渡比(见S20120第 5.2.2条)。4.7.6密封性
应按GB7435第5章的规定进行试验，试验气压为142kPa，试验液体为自来水。4.7.7低气压
应按GJB360.5的规定对正交模耦合器进行试验，并采用下列细则a、安装——正常方法安装；
b、试验条件一试验压力等级J,试验时间1h；c．中间检測项目功率容量;
d。最后检测项目---输入电压骐被比和离度。4.7.8高频振动
应按GJB360.15的规定对正交模耦合器进行试验，并采用下列细则：a， 安装一一靠法兰盘刚性地安装在振动台上;b.试验条件——B;
e.最后检测项目-输入电压驻波比。4.7.9冲击（规定脉冲）
应按GJB360,23的规定对正交模耦合器进行试验，并采用下列细则：，安装一一靠法兰盘刚性地安装在冲击台上；b.试验条件——A;
c.最后检測项目一-输入电压驻波比。4.7.10耐湿
应按GJB360.6的规定对正交模耦合器进行试验，试验后，应按4.7.2条和4.7.3条进行检测。
4.7.11盐等
应按GJB360,2的规定对正交模耦合器进行试验，并采用下列细则，a。试验条件-B
b．最后检测项目一一输入电压驻波比和插入损耗。目视是否有腐蚀。5交货准备
TTTKAONTKAca-
5.1封存和包装
5. 1. 1清洗和于燥
SJ 20464. 1-94
应采用纯度达99%的艺醇对正文模合器进行擦洗清洁，然后按GJB145方法G一1或G一5进行干燥处理。
5.1.2单元包装
经清洗和于燥处理后的正交模期合器，应按GJB 145方法I进行单独的单元包装和衬垫以保证符合GJB145的相应要求。单元包装的容器可为纸盒或塑料泡沫盒。在包装盒内应装有产品合格证，合格证上应标明：。正交模合的型粤和名称；
b.．出厂批号，
c。制璋厂质量检验部门的印章
d．包装日期，
5.2装箱
已作好单元包装的正交模辑合器，应装人一个符合GB5048中1级防潮包装要求的本箱或纤维板运输箱内，箱中应具有防潮和防震内衬材料衬垫。箱中的正交模耦合器应采用适当的措施于以固定，以防搬动期间发生动。在箱盖下应放有装箱单，其上应标明：正交模耦合器的型号和名称；
b．制造厂名称或商标，
c.装箱数量：
d.装籍日期，
e。装箱人员的印章或代号。
5.3运输和贮存
5.3.1运输
装箱完好的正交模耦合器在避免受到雨雪淋袭和强烈机械撞击的情说下，可用任何运输工具运输。
5.3.2贮存
正交模耦合器应贮存在温度为一35～45℃、相对湿度不大于80%，周围无酸、碱性或其它有害气体的库房中。
5.4标志
包装箱外表面应有下列标志：
正交模糊合器的型号和名称；
b。制造厂名称或商标：
出厂年月；
符合CB191规定的包装储运图示标志。6说明事项
6.1预定用途
本规范规定的正交模合器，预定供机载雷达或其它无线电设备应用，可用于变极化环流器，正交模功率分配器、双线回极化组合装置等，作为信号极化分离或合成。6.2订货文件内容
合同或订单中应载明下列内容
1．本规范的名称、编号：
b．正交模耦合器的中心频率
附加说明！
SJ 20464. 1—94
本规范由中国电子技术标准化研究所归口。本规范由电子工业部南京电子技术研究所起草。本规范主要起草人：杜启华、刘晓东，王典成。计划项目代号：B12027。
