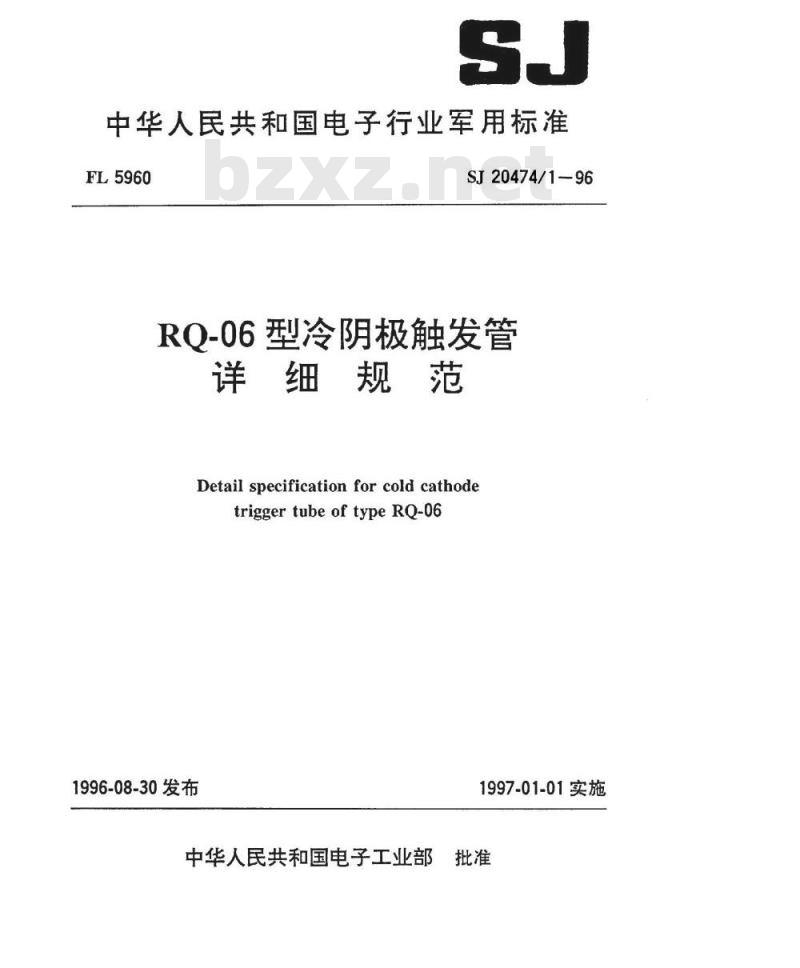

中华人民共和国电子行业军用标准FL5960
SJ 20474/1-96
RO-06型冷阴极触发管
详细规范
Detail specification for cold cathodetriggertubeof typeRQ-06
1996-08-30发布
中华人民共和国电子工业部
1997-01-01实施

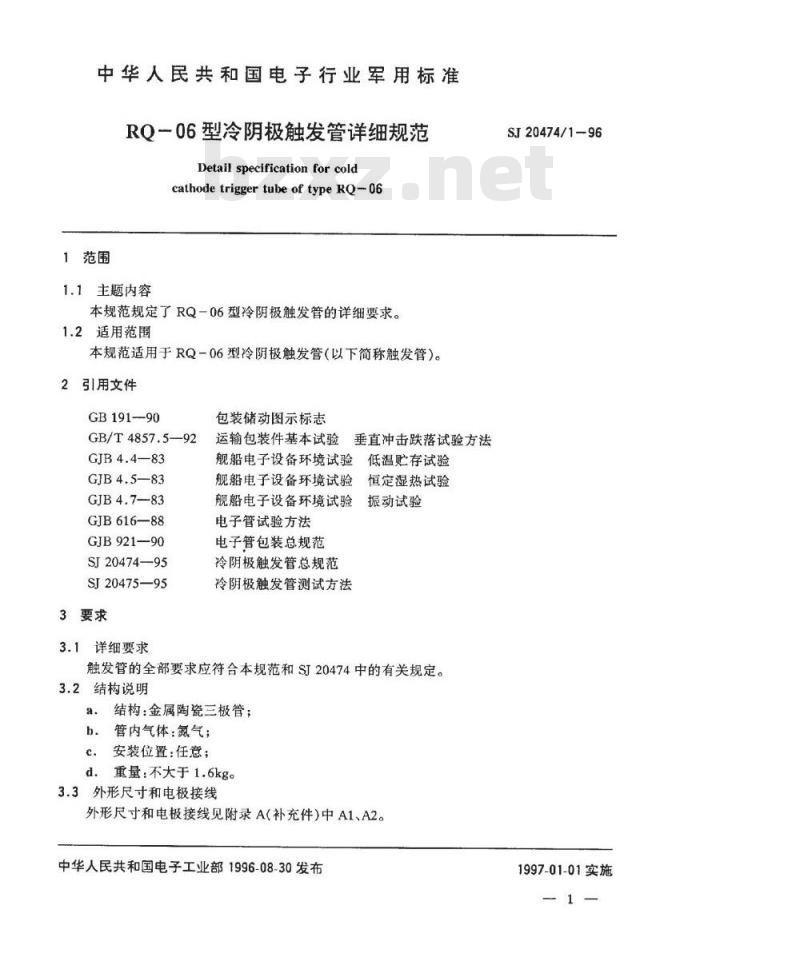

中华人民共和国电子行业军用标准RQ一06型冷阴极触发管详细规范Detail specification for coldcathode trigger tube of type RQ-061范围
1.1主题内容
本规范规定了RQ一06型冷阴极触发管的详细要求。1.2适用范围
本规范适用于RQ一06型冷阴极触发管（以下简称触发管）。引用文件
GB191-90
GB/T4857.5—92
GJB4.4—83
GJB4.5—83
GJB4.7-83
GJB61688
GJB92190
SJ20474—95
SJ20475—95
3要求
详细要求
包装储动图示标志
垂直冲击跌落试验方法
运输包装件基本试验
舰船电子设备环境试验低温贮存试验舰船电子设备环境试验
恒定湿热试验
振动试验
舰船电子设备环境试验
电子管试验方法
电子管包装总规范
冷阴极触发管总规范
冷阴极触发管测试方法
触发管的全部要求应符合本规范和ST20474中的有关规定。3.2结构说明
a.结构：金属陶瓷三极管；
b.管内气体：氮气；
安装位置：任意；
d．重量：不大于1.6kg。
3.3外形尺寸和电极接线
外形尺寸和电极接线见附录A(补充件)中A1、A2。中华人民共和国电子工业部1996-08-30发布SJ20474/1-96
1997-01-01实施

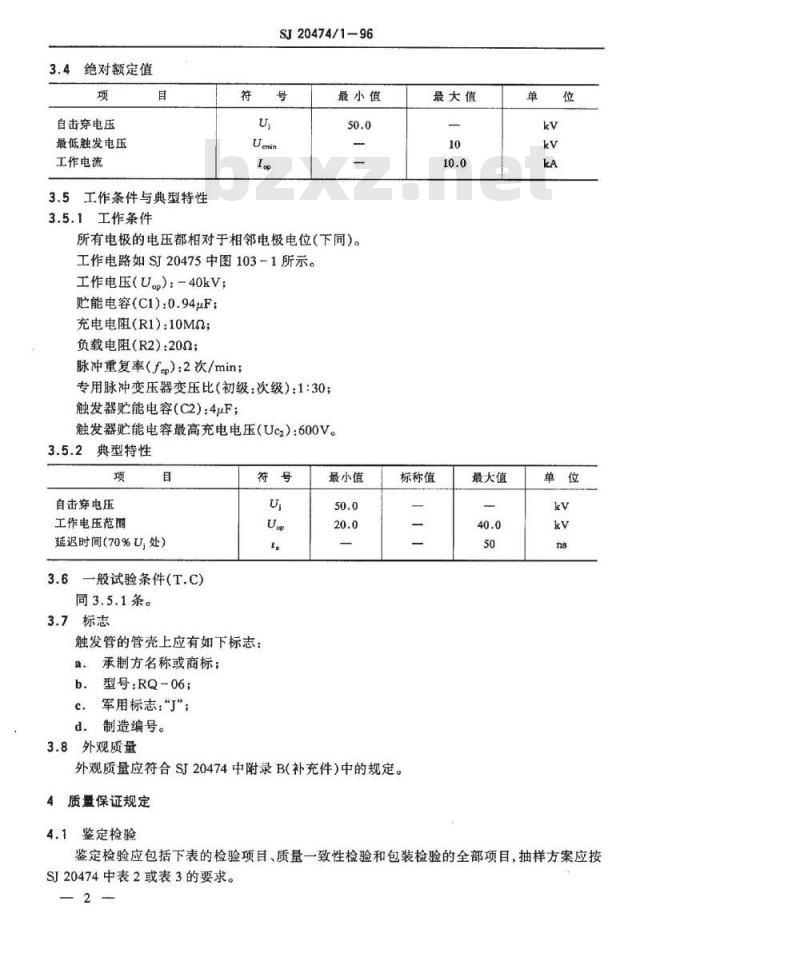

3.4绝对额定值
自击穿电压
最低触发电压
工作电流
3.5工作条件与典型特性
3.5.1工作条件
SJ20474/1-96
Uermin
最小值
所有电极的电压都相对于相邻电极电位(下同)。工作电路如SI20475中图103-1所示。工作电压（U。p）：-40kV；
贮能电容（C1)：0.94μF
充电电阻（R1)：10MQ；
负载电阻（R2)：20Q；
脉冲重复率（fcp）：2次/min；专用脉冲变压器变压比（初级：次级）：1:30；触发器贮能电容（C2）：4μF；触发器贮能电容最高充电电压（Ucz）：600V。3.5.2典型特性
自击穿电压
工作电压范围
延迟时间（70%U，处）
一般试验条件（T.C）
同3.5.1条。
3.7标志
触发管的管壳上应有如下标志：承制方名称或商标；
b.型号：RQ-06;
c.军用标志：\J\；
d．制造编号。
3.8外观质量
最小值
最大值
标称值
外观质量应符合SI20474中附录B(补充件)中的规定。4质量保证规定
4.1鉴定检验
最大值
鉴定检验应包括下表的检验项目、质量一致性检验和包装检验的全部项目，抽样方案应按SJ20474中表2或表3的要求。
检验或试验
一工作电流
4.2质量一致性检验
SJ20475
方法110
SJ20474/1-96
试验条件
C1=4000pF.R2=0其余TC

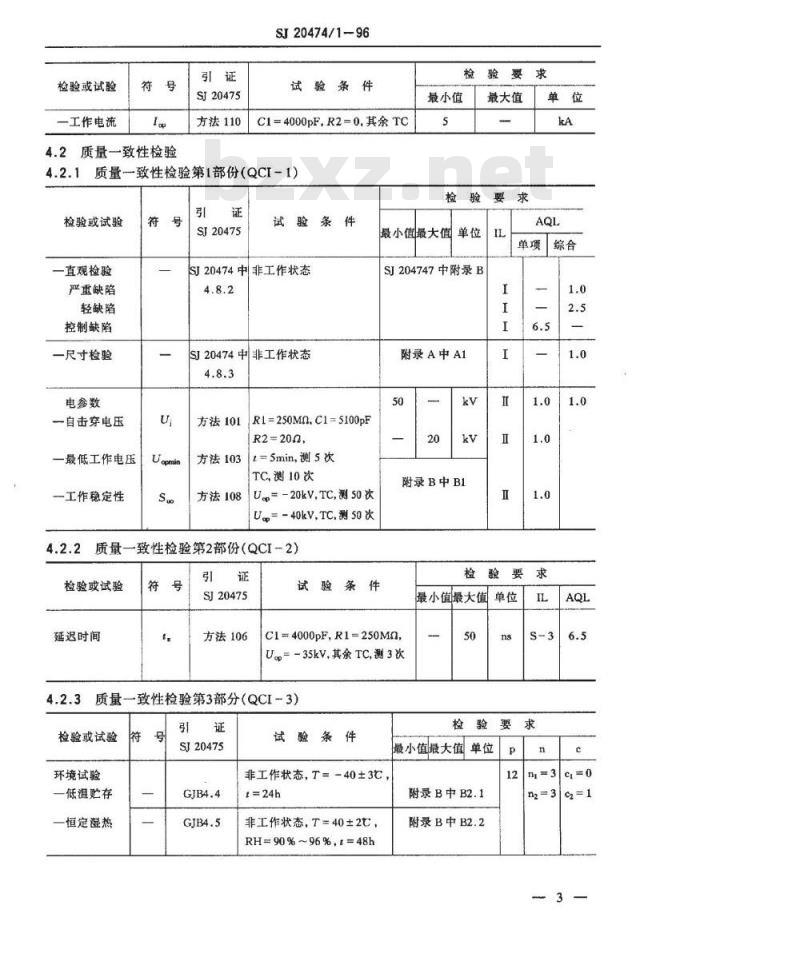

4.2.1质量致性检验第1部份(QCI-1)引
检验或试验
直观检验
严重缺陷
轻缺陷
控制缺陷
一尺寸检验
电参数
一自击穿电压
一最低工作电压
一工作稳定性
Uopmin
SJ20475
试验条件
SJ20474中非工作状态
SJ20474中非工作状态
方法101
RI=250MO.C1=5100pF
R2=200，
方法103
1=5min，测5次
TC,测10次
U=-20kV.TC,测50次
方法108
U。=-40kV,TC测50次
4.2.2质量一致性检验第2部份（QCI-2）检验或试验
延迟时间
SJ20475
方法106
验要求
最小值
最小值最大值
SJ204747中附录B
附录A中A1
附录B中B1
试验条件
C1=4000pF,R1=250M0,
U-35kV,其余TC,测3次
4.2.3质量一致性检验第3部分（QCI-3)检验或试验
环境试验
一低温贮存
一恒定湿热
SJ20475
试验条件
最大值
检验要
最小值最大值单位
检验要求
最小值最大值单位
非工作状态，T=-40±3C，
非工作状态，T=40±2C，
RH=90%~96%，t=48h
附录B中B2.1
附录B中B2.2
n2=3c=1
检验或试验
一报动bZxz.net
一冲击
一寿命(D)
SJ20475
GJB616中
SJ20474
SJ20474/1-96
试验条件

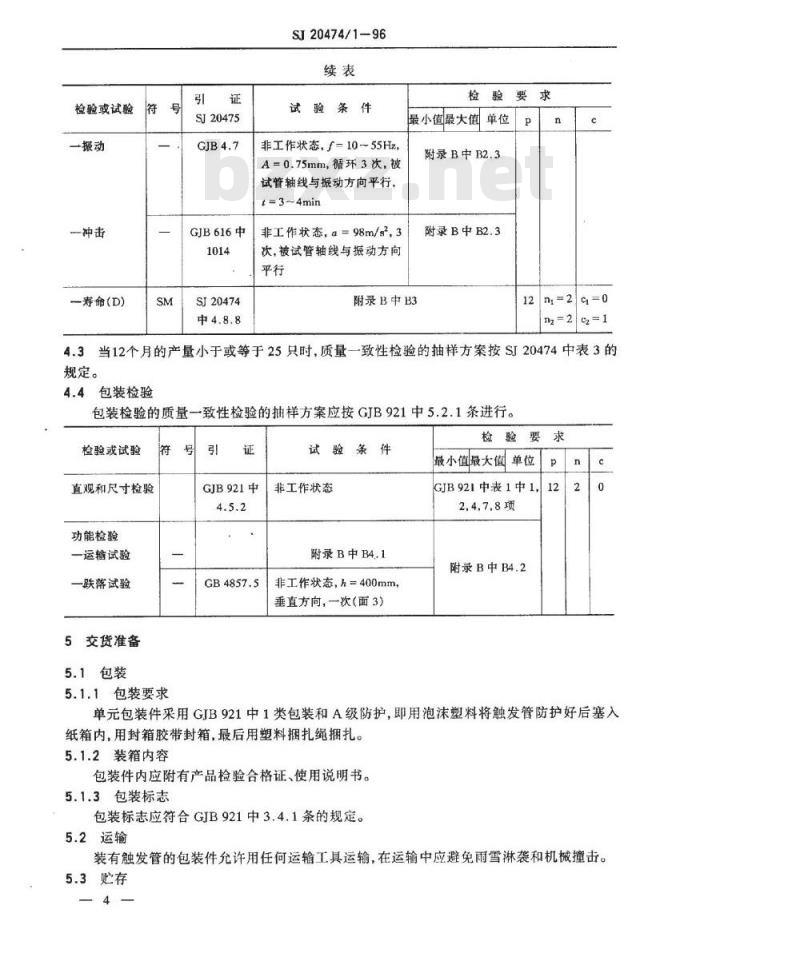

非工作状态，f=10~55Hz，
A=0.75mm，循环3次，被
试管轴线与振动方向平行，
t=3~4min
非工作状态，a=98m/s，3
次，被试管轴线与振动方向
检验要
最小值最大值
附录B中B2.3
附录B中B2.3
附录B中B3
n,=29=0
n=2C=1
4.3当12个月的产量小于或等于25只时，质量一致性检验的抽样方案按SJ20474中表3的规定。
4.4包装检验
包装检验的质量一致性检验的抽样方案应按GJB921中5.2.1条进行。检验或试验
直观和尺寸检验
功能检验
一运输试验
一跌落试验
5交货准备
5.1包装
5.1.1包装要求
GJB921中
试验条件
非工作状态
附录 B 中 B4. 1
非工作状态，h=400mm，
垂直方向，一次（面3）
最小值最大值单位
GJB921中表1中1，
2,4,7.8项
附录B中B4.2
单元包装件采用GJB921中1类包装和A级防护，即用泡沫塑料将触发管防护好后塞入纸箱内，用封箱胶带封箱，最后用塑料捆扎绳捆扎。5.1.2装箱内容
包装件内应附有产品检验合格证、使用说明书。5.1.3包装标志
包装标志应符合GJB921中3.4.1条的规定。5.2运输
装有触发管的包装件允许用任何运输工具运输，在运输中应避免雨雪淋袭和机械撞击。5.3贮存
SI20474/1-96
已包装好的单元包装件应在温度-35℃～40℃，相对湿度不超过80%，无腐蚀性气体且通风良好的条件下贮存。
说明事项
6.1预定用途：
RQ一06型触发管主要用于舰载和地面雷达中行波管高压直流电源的撬棒保护电路，作撬棒管。
6.2订货文件内容
合同或订单中包括下述内容：
a，本详细规范的名称和编号；
b.产品型号：
c.数量。
6.3注意事项
触发管高压端距机架或其它元件应大于150mm；a.
保持触发管陶瓷管壳表面清洁；拆卸触发管时，必须先经充分放电，避免电击。c.
A1外形图
SJ20474/1-96
附录A
外形尺寸和电极接线
(补充件）
外形图见图A1：尺寸检验见表A1。D
相对电极
相邻电极
触发极
RQ-06型冷阴极触发管外形图
标称值
最大值
A2电极接线图
电极接线图见图A2。
B1工作稳定性试验
SJ20474/1--96
图A2电极接线图
附录B
试验方法及检验要求
（补充件）
在该项试验中，由于被测管引起的故障累计不得超过工作次数的1%。B2环境试验后检验要求
B2.1低温贮存
a。直观检查应无机械损伤。
b恢复2h后检查QCI-1中最低工作电压，自击穿电压。B2.2恒定湿热
直观检查应没有影响电性能的锈蚀。B2.3振动和冲击
a，直观检查无机械损伤，管内无碎屑声响。b.检验QCI-1中最低工作电压，自击穿电压。B3寿命试验
B3.1电路图
电路图如ST20475中图103-1所示。B3.2试验条件
试验条件按本规范3.5.1条。
B3.3程序
触发极
相邻电极
相对电极
接上被测管，使触发管在本规范3.5.1条条件下工作，累计寿命2000次。B3.4判定标准
在寿命试验过程中的0次，500次，1000次，1500次及2000次时检验QCI一1中的最低工作电压，自击穿电压，在该项试验过程中，由于被测管引起的故障累计不得超过工作次数的1%。
B4包装试验方法
B4.1试验方法
SJ20474/1-96
运输包装件装入汽车，在3级路面上以30～40km/h的速度行驶200km，也可在颠簸台上做等效运输试验。
B4.2试验后检验要求
直观检查无机械损伤，管内无碎屑声响；a.
b.检验QCI-1中最低工作电压，自击穿电压。附加说明
本规范由中国电子技术标准化研究所归口。本规范由电子工业部第十二研究所起草。本规范主要起草人：杨光培
告王克元。
计划项目代号：B41026。
