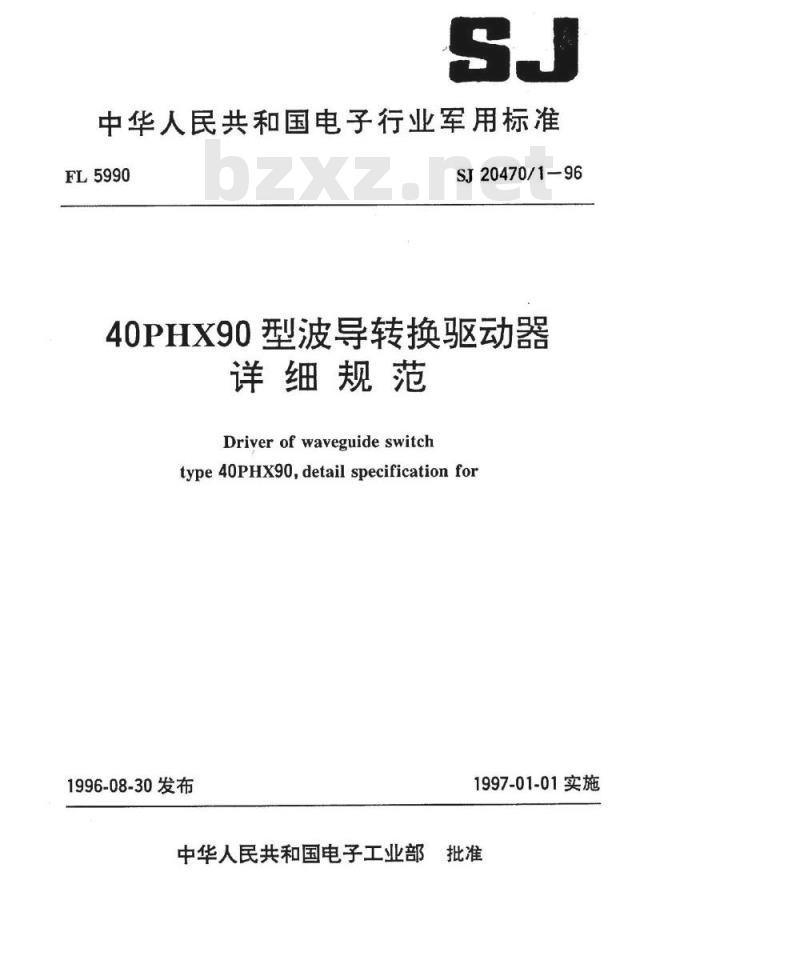

【行业标准】 40PHX90型波导转换驱动器详细规范

中华人民共和国电子行业军用标准FL5990
SJ20470/1-96
40PHX90型波导转换驱动器
详细规范
Driver of waveguideswitch
type 40PHx90,detail specification for1996-08-30发布
1997-01-01实施
中华人民共和国电子工业部
3批准

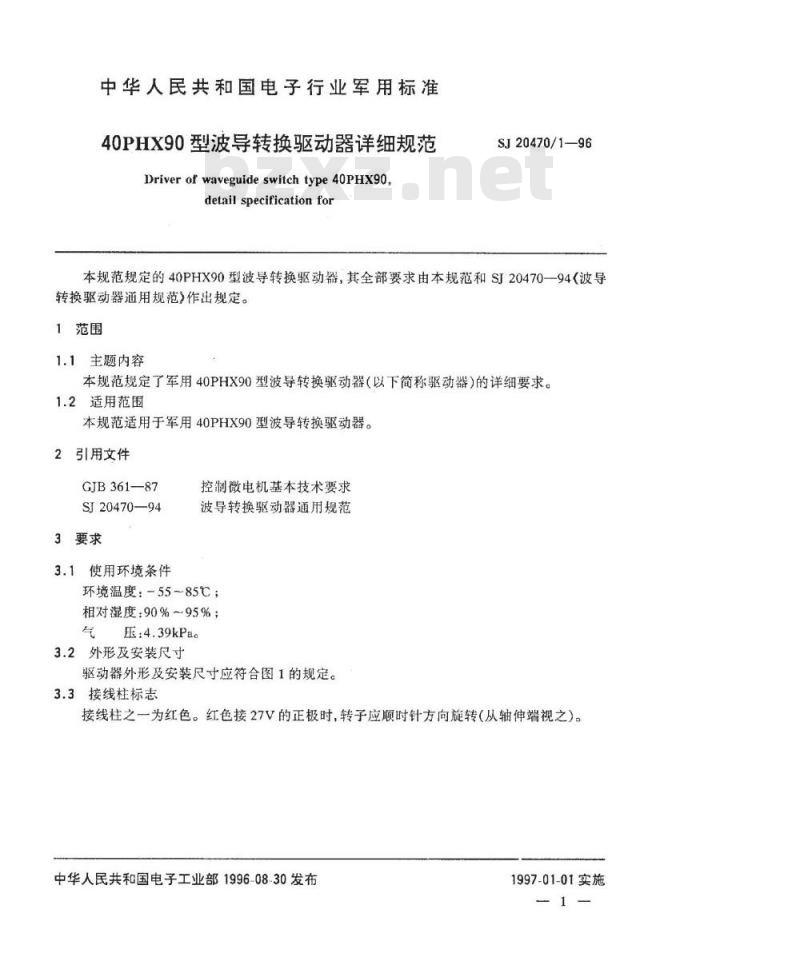

中华人民共和国电子行业军用标准40PHX90型波导转换驱动器详细规范Driver of waveguideswitch type40PHx90,detail specification for
SJ20470/1—96
本规范规定的40PHX90型波导转换驱动器，其全部要求由本规范和SI20470—94《波导转换驱动器通用规范》作出规定。1范围
1.1主题内容
本规范规定了军用40PHX90型波导转换驱动器（以下简称驱动器）的详细要求。1.2适用范围
本规范适用于军用40PHX90型波导转换驱动器。2引用文件
GJB361—87
SJ20470—94
3要求
3.1使用环境条件
控制微电机基本技术要求
波导转换驱动器通用规范
环境温度：-55~85℃；
相对湿度：90%~95%；
气压：4.39kPac
3.2外形及安装尺寸

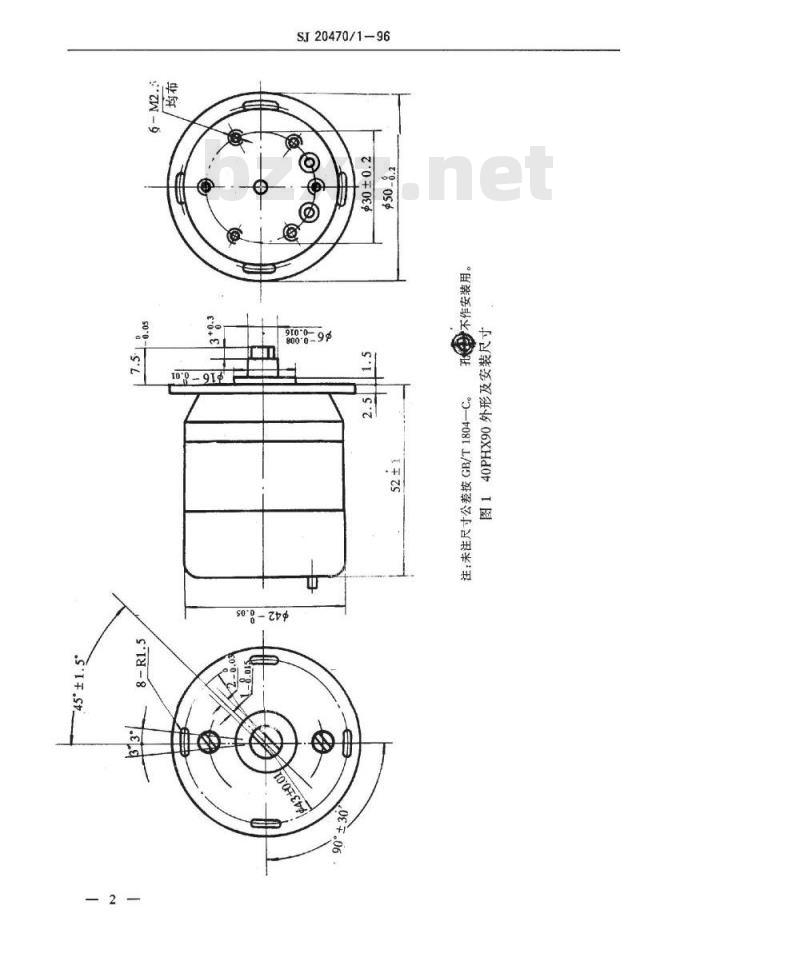

驱动器外形及安装尺寸应符合图1的规定。3.3接线柱标志
接线柱之一为红色。红色接27V的正极时，转子应顺时针方向旋转（从轴伸端视之）。中华人民共和国电子工业部1996-08-30发布1997-01-01实施
SJ20470/1-96
8108-9
1o0-91d

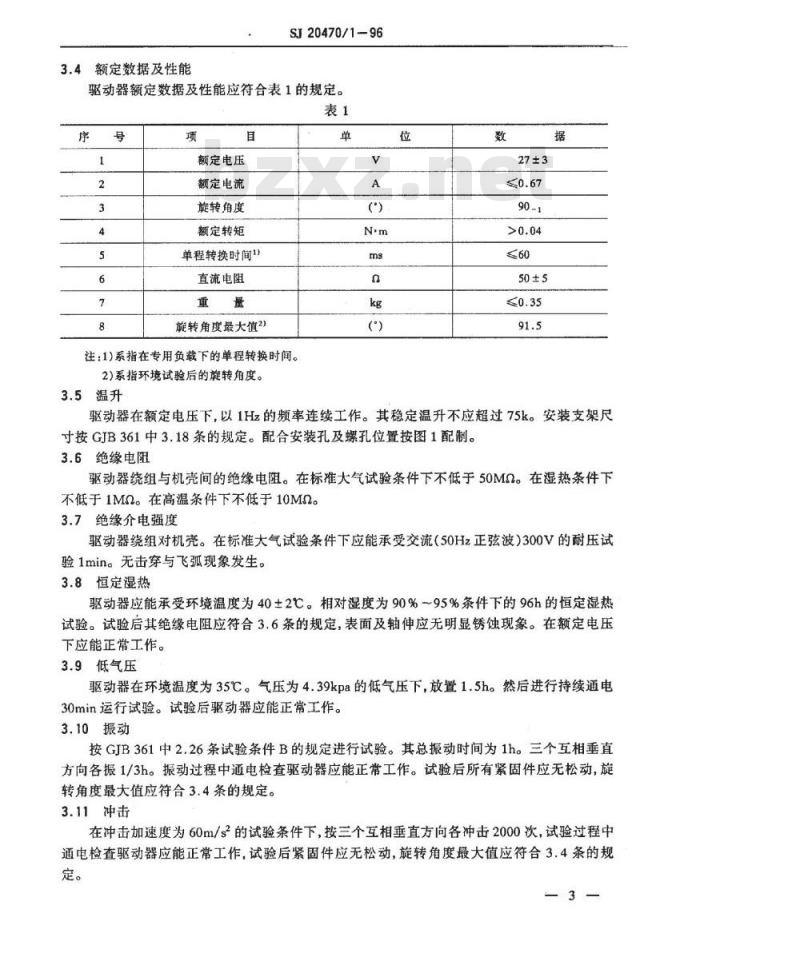

3.4额定数据及性能
SJ20470/1-96
驱动器额定数据及性能应符合表1的规定。表1
额定电压
额定电流
旋转角度
额定转矩
单程转换时间\
直流电阻
旋转角度最大值2)
注：1)系指在专用负载下的单程转换时间。2)系指环境试验后的旋转角度。3.5温升
驱动器在额定电压下，以1Hz的频率连续工作。其稳定温升不应超过75k。安装支架尺寸按GJB361中3.18条的规定。配合安装孔及螺孔位置按图1配制。3.6绝缘电阻
驱动器绕组与机壳间的绝缘电阻。在标准大气试验条件下不低于50Mα。在湿热条件下不低于1M2。在高温条件下不低于10MQ2。3.7绝缘介电强度
驱动器绕组对机壳。在标准大气试验条件下应能承受交流（50Hz正弦波）300V的耐压试验1min。无击穿与飞弧现象发生。3.8恒定湿热
驱动器应能承受环境温度为40±2℃。相对湿度为90%~95%条件下的96h的恒定湿热试验。试验后其绝缘电阻应符合3.6条的规定，表面及轴伸应无明显锈蚀现象。在额定电压下应能正常工作。
3.9低气压
驱动器在环境温度为35℃。气压为4.39kpa的低气压下，放置1.5h。然后进行持续通电30min运行试验。试验后驱动器应能正常工作。3.10振动
按GJB361中2.26条试验条件B的规定进行试验。其总振动时间为1h。三个互相垂直方向各振1/3h。振动过程中通电检查驱动器应能正常工作。试验后所有紧固件应无松动，旋转角度最大值应符合3.4条的规定。3.11冲击
在冲击加速度为60m/s的试验条件下，按三个互相垂直方向各冲击2000次，试验过程中通电检查驱动器应能正常工作，试验后紧固件应无松动，旋转角度最大值应符合3.4条的规定。

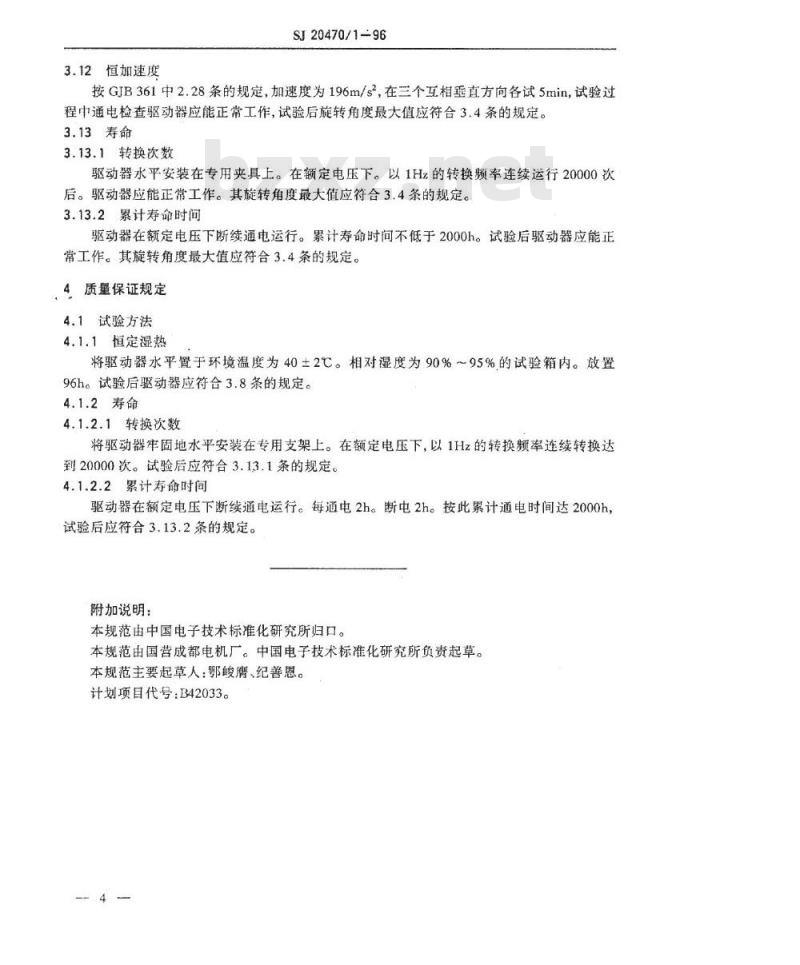

3.12恒加速度
SJ20470/1-96
按GJB361中2.28条的规定，加速度为196m/s2，在三个互相垂直方向各试5min，试验过程中通电检查驱动器应能正常工作，试验后旋转角度最大值应符合3.4条的规定。3.13寿命
3.13.1转换次数
驱动器水平安装在专用夹具上。在额定电压下。以1Hz的转换频率连续运行20000次后。驱动器应能正常工作。其旋转角度最大值应符合3，4条的规定。3.13.2累计寿命时间
驱动器在额定电压下断续通电运行。累计寿命时问不低于2000h。试验后驱动器应能正常工作。其旋转角度最大值应符合3.4条的规定。4，质量保证规定
4.1试验方法
4.1.1恒定湿热
将驱动器水平置于环境温度为40±2℃。相对湿度为90%~95%的试验箱内。放置96h。试验后驱动器应符合3.8条的规定。4.1.2寿命
4.1.2.1转换次数
将驱动器牢固地水平安装在专用支架上。在额定电压下，以1Hz的转换频率连续转换达到20000次。试验后应符合3.13.1条的规定。4.1.2.2累计寿命时间wwW.bzxz.Net
驱动器在额定电压下断续通电运行。每通电2h。断电2h。按此累计通电时间达2000h，试验后应符合3.13.2条的规定。附加说明：
本规范由中国电子技术标准化研究所归口。本规范由国营成都电机。中国电子技术标准化研究所负责起草。本规范主要起草人：鄂竣臀、纪善恩。计划项目代号：B42033。
