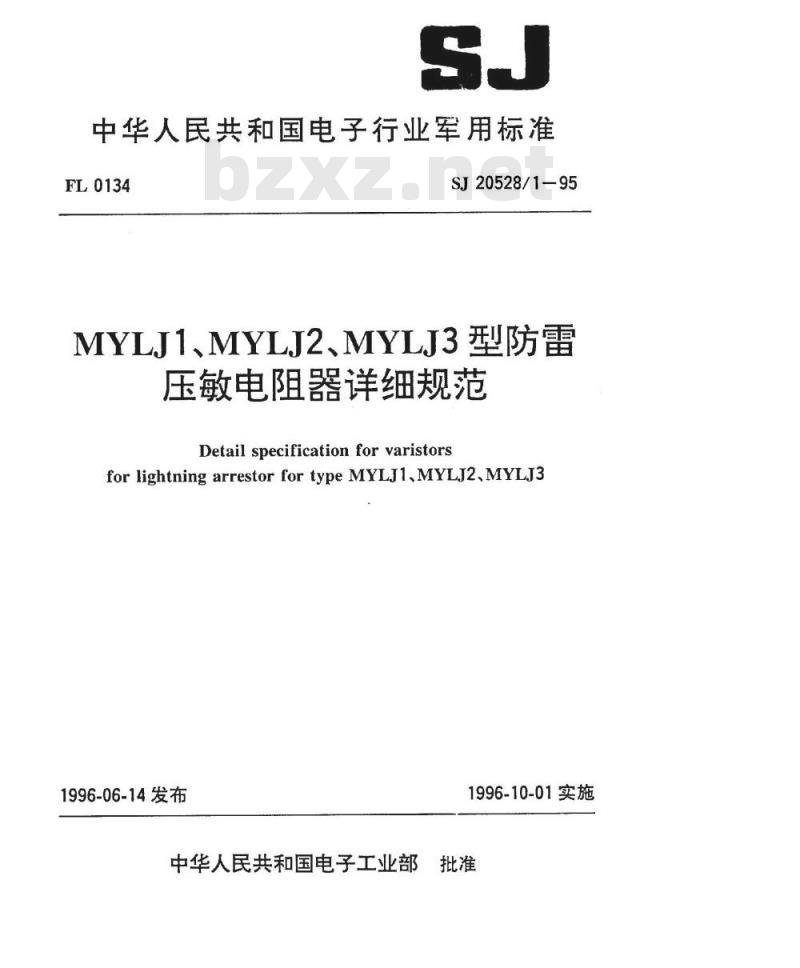

【行业标准】 MYLJ1、MYLJ2、MYLJ3型防雷压敏电阻器详细规范

中华人民共和国电子行业军用标准FL0134
SJ20528/1-95
MYLJ1、MYLJ2、MYLJ3型防雷
压敏电阻器详细规范
Detailspecificationfor varistorsfor lightning arrestor for type MYLJ1,MYLJ2,MYLJ31996-06-14发布
1996-10-01实施
中华人民共和国电子工业部批准中华人民共和国电子行业军用标准MYLJ1、MYLJ2、MYLJ3型防雷
压敏电阻器详细规范
Detail specificationforvaristorsforlightningarrestorfortypeMYLJ1、MYLJ2、MYLJ3SJ20528/1-95
本规范所规定的MYLJ1、MYLJ2、MYLJ3型防雷压敏电阻器其全部要求由本规范和总规范SI20528一95防雷型压敏电阻器总规范作出规定1范围
1.1主题内容
本规范所规定的MYLJ1、MYLJ2、MYLJ3型防雷压敏电阻器的结构、尺寸和性能要求，以及对总规范SJ20528-95防雷型压敏电阻器总规范的补充规定。1.2适用范围
本规范适用于MYLJ1、MYLJ2、MYLJ3型防雷压敏电阻器。2引用文件
GB2471-81
SJ20528—95
3要求
3.1结构及外型尺寸
电子设备用电阻器的标称阻值系列和固定电容器的标称电容量系列及其允许偏差。
防雷型压敏电阻器总规范
树脂包封，径向引出端，外形尺寸见图1和表1。中华人民共和国电子工业部1996-06-14发布1996-10-01实施
注：1)允许采用1.0和1.5mm直径。2)允许采用1.5mm直径。
3.2标称压敏电压
SI20528/1-95
标称压敏电压按表2～表4的规定。3.3压敏电压公差
压敏电压公差按表2～表4的规定。3.4最大连续电压
最大连续电压按表2～表4的规定，当压敏电阻器在高于85℃的环境温度中工作时，最大连续电压应按图2降额。
3.5最大峰值电流
最大峰值电流按表2～表4的规定，冲击2次。当压敏电阻器在高于85的环境温度中工作时，最大峰值电流应按图2降额。3.6限制电压
限制电压按表2～表4的规定。
3.7最大峰值电流时的限制电压
最大峰值电流时的限制电压按表2～表4的规定。3.8脉冲电流寿命
脉冲电流按表2~表4的规定，脉冲次数为10000次。2

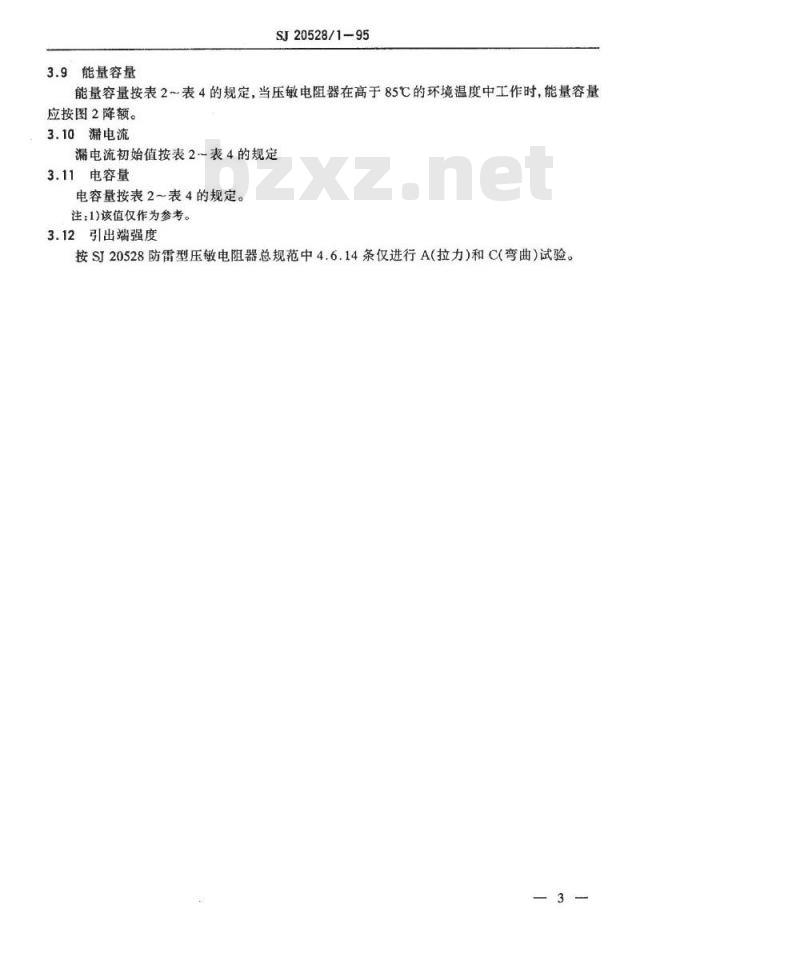

3.9能量容量
SJ20528/1-95
能量容量按表2～表4的规定，当压敏电阻器在高于85℃的环境温度中工作时，能量容量应按图2降额。
3.10漏电流
漏电流初始值按表2～表4的规定3.11电容量
电容量按表2～表4的规定
注：1)该值仅作为参考。
3.12引出端强度
按SJ20528防雷型压敏电阻器总规范中4.6.14条仅进行A（拉力）和C弯曲）试验。3
SJ20528/1-95
郝?喜
S/IE-A
-门AW
C/181-17
E/IOT-IA
SJ20528/1-95
S/6-1Awww.bzxz.net
S/181-7A
S/ISL-IFIA
S/189-1A
S/I9S-IA
S/IS-IFA
S/1E-A
SJ20528/1-95
SJ20528/1-95
01/189-
01/19s-
SJ20528/1-95
SJ20528/1-95
附加说明：
SJ20528/1-95
环境温度，℃
本规范由中国电子技术标准化研究所归口。本规范由国营第七九五厂起草。本规范主要起草人：韩长生。
计划项目代号：B31029。
