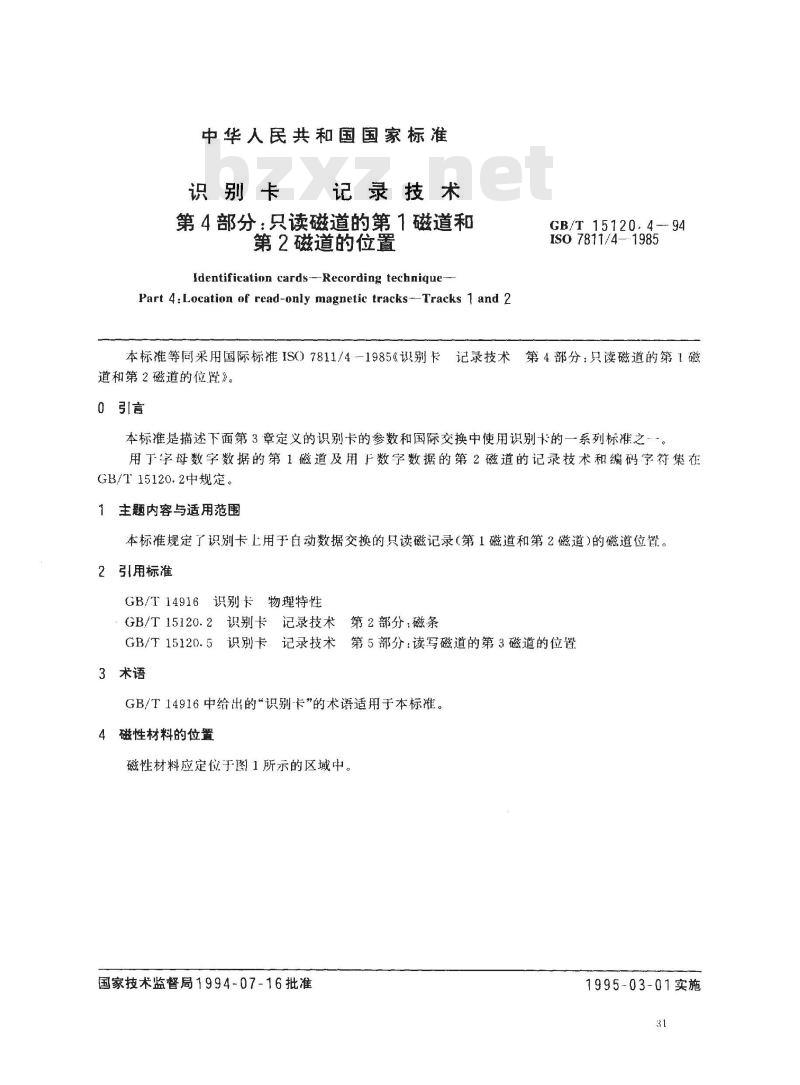

中华人民共和国国家标准
识别卡wwW.bzxz.Net
记录技术
第4部分：只读磁道的第1磁道和第2磁道的位置
Identification cards--Recording technique-Part 4:Location of read-only magnetic tracks--Tracks 1 and 2GB/T15120.4--94
ISO7811/4—1985
本标准等同采用国际标准IS7811/4-1985《别卡记录技术第4部分：只读磁道的第1磁道和第2磁道的位置》。
0引言
本标准是描述下面第3章定义的识别卡的参数和国际交换中使用识别卡的一系列标准之用丁字母数字数据的第1磁道及用于数字数据的第2磁道的记录技术和编码字符集在GB/T15120.2中规定。
1主题内容与适用范围
本标准规定了识别卡上用于自动数据交换的只读磁记录（第1磁道和第2磁道）的磁道位置。2引用标准
GB/T14916识别卡物理特性
GB/T15120.2识别卡记录技术第2部分：磁条GB/T15120.5识别卡记录技术第5部分：读写磁道的第3磁道的位置3术语
GB/T14916中给出的“识别-卡”的术语适用于本标准。4磁性材料的位置
磁性材料应定位于图1所示的区域中。国家技术监督局1994-07-16批准1995-03-01实施
5编码数据磁道的位置
GB/T 15120. 4-- 94
敏近兴行边
磁条区

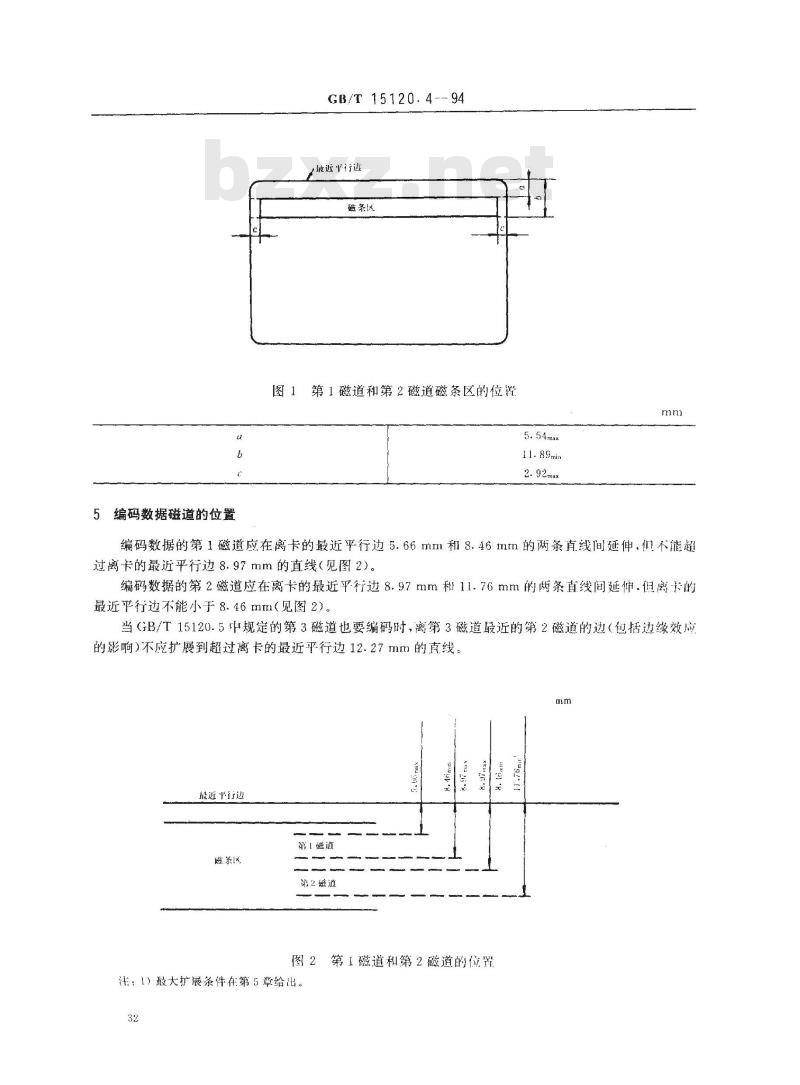

图1第1磁道和第2磁道磁条区的位置5.54max
编码数据的第1磁道应在离卡的最近平行边5.66mm和8.46mm的两条直线间延伸，们不能超过离卡的最近平行边8.97mm的直线（见图2）。编码数据的第2磁道应在离卡的最近平行边8.97mm租11.76mm的两条直线间延伸.但离卡的最近平行边不能小于8.46mm（见图2）。当GB/T15120.5中规定的第3磁道也要编码时，离第3磁道最近的第2磁道的边（包括边缘效应的影响)不应扩展到超过离卡的最近平行边12.27mm的直线。mm
最近行边
第磁道
磁系区
第2磁道
图2第1磁道和第2磁道的位置
注：1）散大扩展条件在第5章给出。32

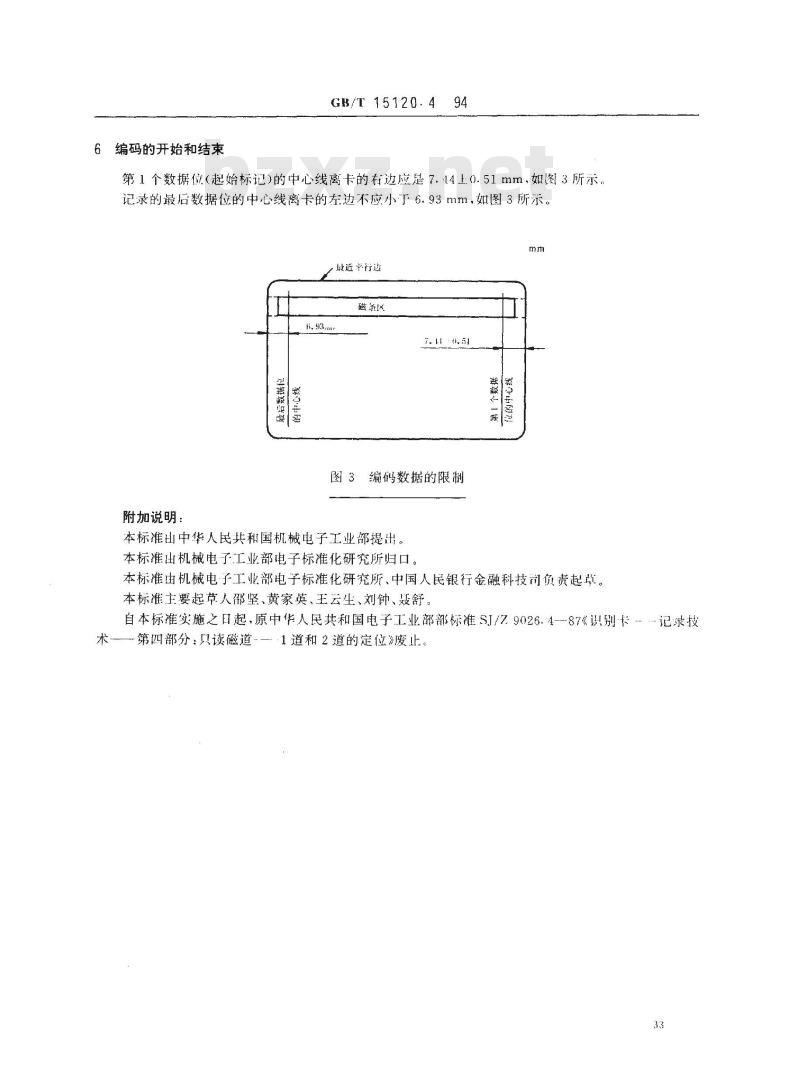

6编码的开始和结束
GB/T 15120.4
第1个数据位（起始标记）的中心线离卡的右边应是7.44上0.51mm，如图3所示记录的最后数据位的中心线离卡的左边不应小于6.93mm，如图3所示。mm
最近平行边
磁条区
图3编码数据的限制
附加说明：
本标准出中华人民共和国机械电子工业部提出。本标准出机械电了工业部电子标准化研究所归口。本标准由机械电子工业部电子标准化研究所、中国人民银行金融科技司负责起草。本标准主要起草人邵坚、黄家英、王云生、刘钟、聂舒。自本标准实施之日起，原中华人民共和国电子工业部部标准SJ/7.9026.1--87《识别卡--记录技术—第四部分：只读磁道—．·1道和2道的定位》废止。33
