识别卡
记录技术
第1部分：凸印
--Recording technique--
Identification cards-
Part 1: Embossing
GB/T 15120. 1 --- 94
ISO 7811/1---1985
本标准等同采用国际标准IS0）7811/1--1985《识别卡记录技术第1部分：凸印》。0引言
本标准是描述下面第3章定义的识别卡的参数和国际交换中使用识别卡的一系列标准之1主题内容与适用范围
本标准规定了识别卡上凸印字符的要求。凸印字符用于数据传送，传送既可以用压印机，也可以用目视或机器阅读。
引用标准
GB12053光学识别用字母数字字符集第部分：OCR-A字符集印刷图象的形状和尺寸GB12508光学识别用字母数字字符集第二部分：OCR-B字符集印刷图象的形状和尺寸GB/T14916识别卡物理特性
GB/T15120.3识别卡记录技术第3部分：ID-1型卡上凸印字符的位置SJ/Z9079（IS(）1831）光学字符认别印刷规范3术语
GB/T14916中给出的“识别卡的术语和下列术语适用于本标准。印 embossing
使字符从卡的正面显著地凸起。目视和机器可读的字符
4.1字符集和字体
凸印字符应使用属于以下字体之的数字字符，它们可以直接从卡上或者通过卡的压印目视和（或)机器读出［见附录A（补充件）：GB12053中的OCR-A尺寸I和N；
GB12508中的OCR-B尺寸1和V；
附录B(补充件)和附录C(补充件)中捕述的7B字体，注：在字体选择中为了保证系统的兼容性，用户应注意与其可能的交换方协调一致。印刷规范在SJ/Z9079中给出。
4.2字符间距
国家技术监督局1994-D7-16批准1995-03-01实施
字符间距应符合如下要求：
a．标称间距：3.63mm；
GB/T 15120.1—94
两个连续字符之间的最小间距：3.48mm。b.
4.3字符高度
包括中心线歪斜和字符高低不齐等因素在内，凸印字符在印刷表面上的最大高度应是4.32mm，4.4凸印字符的起伏高度
卡表面上凸印字符面的起伏高度应是0.48_.n5mm。目视可读字符
（这些字符并非一定由机器读出）5.1字符集和字体
凸印字符应使用诸如GB12508中CCR-B尺寸「的字母数字字体，它们可以直接从卡上或者通过卡的压印目视读出。
5.2字符间距
字符间距应符合如下要求：
a．标称间距：2.54mm；
b.两个连续字符之间的最小间距：2.46mm。5.3凸印字符的起伏高度
卡表面上凸印字符面的起伏高度应是0.46-8.05mm。5

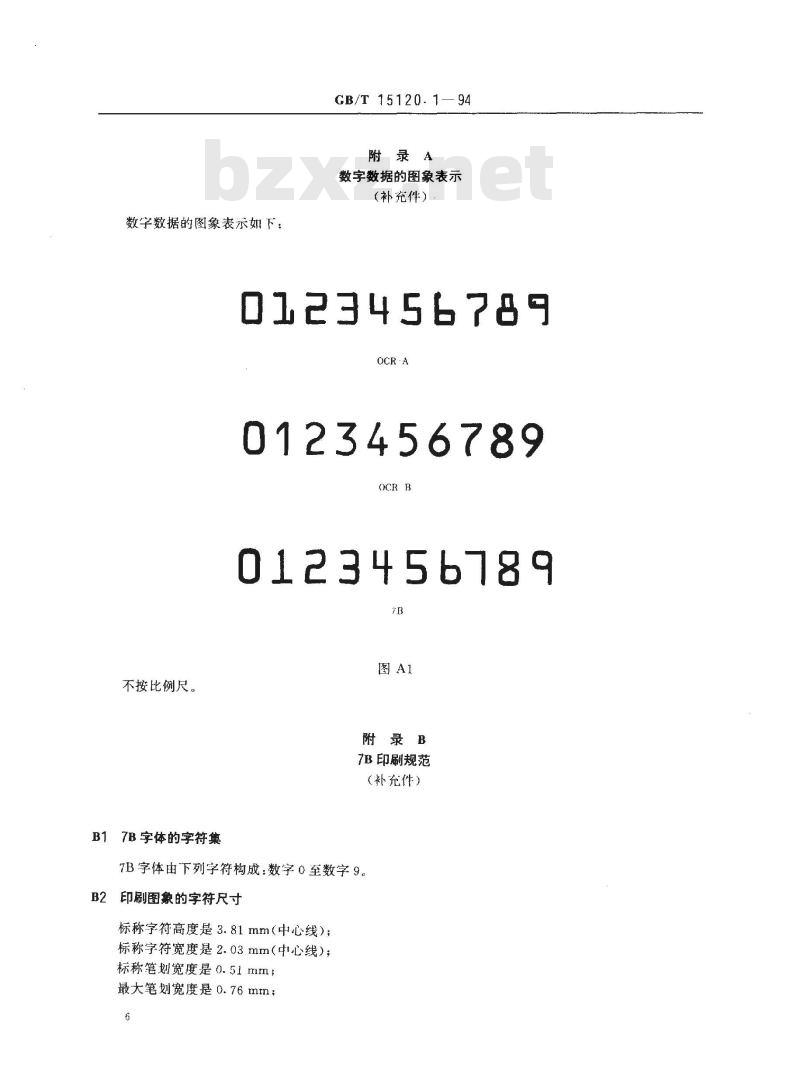

数字数据的图象表杀如下：
GB/T 15120. 1—94
附录A
数字数据的图象表示
（补充件）
0323456789
OCR·A
0123456789
0123456789
不按比例尺。
B17B字体的字符集
附录B
7B印刷规范
（补充件）
7B字体由下列字符构成：数字0至数字9。印刷图象的字符尺寸
标称宇符高度是3.81mm（中心线）；标称字符宽度是2.03mm（中心线）；标称笔划宽度是0.51mm；
最大笔划宽度是0.76mm；
最小笔划宽度是0.25mm。
B3字符间距和成行度
GB/T 15120. 1—94
当印刷时享符的标称间距是7个字符/25.4mm相邻字符间的最小水平间隔是0.38mm。相邻字符间的垂直不成行度不应超过2.03mm。字符正斜不应超过3
累计行正斜不应超过GB/T15120.3中规定的印刷区限制。B4印刷特性
B4.1水密度
欲使性能最佳，印刷字符的罄水（碳密度应达到字符的反射率不超过印刷了字符的文件平均反射率的20%。在最坏情况下，印刷字符的墨水密度必须达到其反射率不超过印刷了字符的文件平均反射率的60%。
注：反射率是以相对文件表面45°入射光并以90°视角，在文件上使用测量面积0.20mm2的小孔来测基的，在B4.2和B4.3条中1规定的可接受脱墨和可接受额外斑点是墨水密度要求的例外。B4.2脱墨
在印刷字符的最大笔划宽度尺寸中，反射率超过印刷了字符的文件平均反射率60%的任何区域都是脱翼
只要脱墨完全包含在直径为0.25mm的圆内、在脱墨中心到中心之间的最小间隔为0.71mm，并且只要实际最小有效笔划宽度尺寸不小于0.20mm，脱墨才是可接受的。不允许有不可接受的脱墨。
B4.3额外斑点
额外斑点是指在印刷区或无字区但不在印刷字符笔划七的任何斑点，在该区域中反射率低于出现斑点的文件平均反射率的60%。
只要额外斑点完全包含在直径为0.25mm的圆内，并且在两个额外斑点中心到中心之间的最小间隔为0.71mm，额外斑点才是可接受的。不允诈有不可接受的额外斑点。B4. 4印
由印刷引起的文件表面的变形不应超过0.13mm。附录CbZxz.net
7B字体的印刷图象
（补充件）

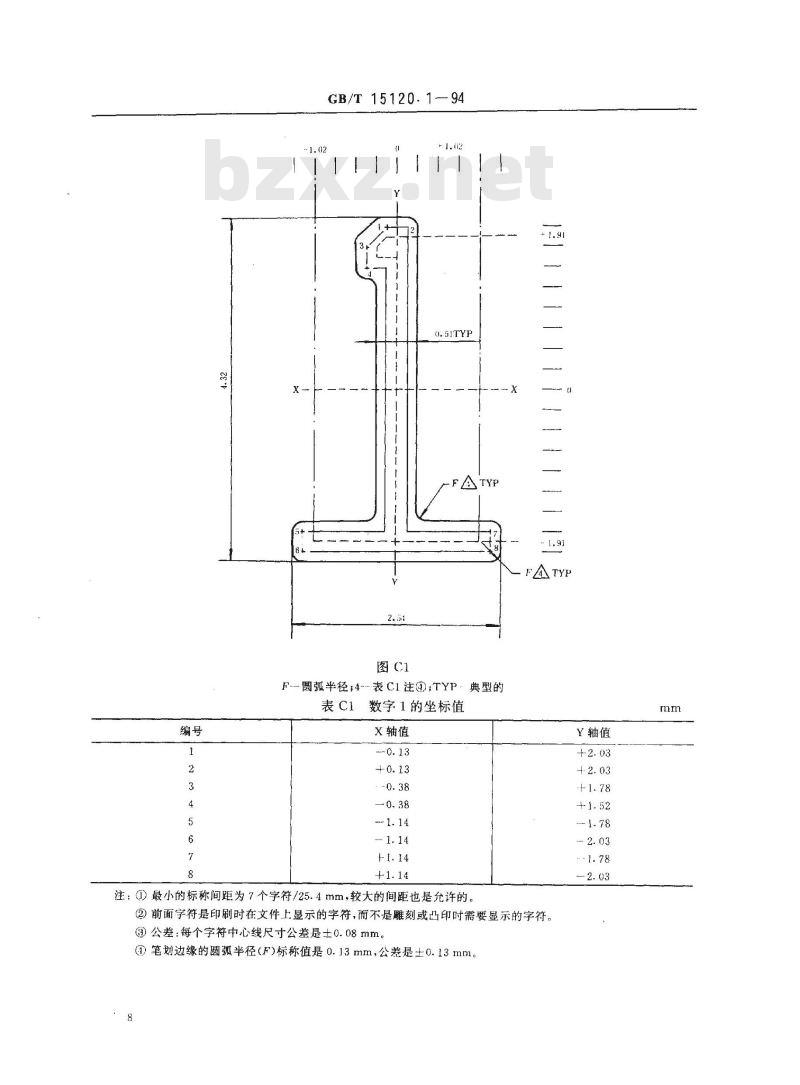

7B字体的印刷图象见图C1～图C10，其坐标值见表C1~表C10。编号
GB/T15120.1-94
F-圆弧半径：4表C1注④;TYP典型的数字1的坐标值
x轴值
注：①最小的标称间距为7个字符/25.4mm，较大的间距也是允许的。②前面字符是印刷时在文件上显示的字符，而不是雕刻或凸印时需要显示的字符③公差：每个字符中心线尺寸公差是士0.08mm。①笔划边缘的圆弧半径（F)标称值是0.13mm，公差是±0.13mm。8
Y轴值
GB/T15120.1—94
F-圆弧半径;4-
表C2注@；TYP典型的
数字2的坐标值
X轴值
注：①最小的标称间距为7个字符/25.4mm，较大的间距也是允许的。+1.91
Y轴值
②前面字符是印刷时在文件上显示的宁符，而不是雕刻或凹印时需要显示的字符。③公差：每个字符中心线尺寸公差是土0.08mm。①）笔划边缘的圆弧半径（F)标称值是0.13mm，公差是上0.13mm。mm
GB/T 15120. 1 -- 94
F--圆弧半径;4—表C3注;TYP
典型的
数字3的坐标值
x轴值
注，①最小的标称间距为7个字符/25.4mm，较大的间距也是允许的。x
Y轴值
②前面字符是印刷时在文件上显示的字符，而不是雕刻或凸印时需要显示的字符。③公差：每个字符中心线尺寸公差是士0.08mm。笔划边缘的圆孤半径（F)标称值是0.13mm，公差是士0.13mm。10
GB/T 15120. 1 --- 94
F-圆弧半径4表C4注④;TYP-典型的表C4
数字4的坐标值
X轴值
注：①最小的标称间距为7个字符/25.4mm，较大的间距也是允许的。1.
②前面字符是印刷时在文件上显示的字符，而不是雕刻或凸印时需要显示的字符。?公差：每个字符中心线尺寸公差是士0.08mm。@）笔划边缘的圆弧半径（F)标称值是0.13mm，公差是士0.13mm。Y轴值
0.S1(TYF)
GB/T 15120.1-94
(TYP）
F圆弧半径；4·表C5注TYP.典型的表C5
数字5的坐标值
x轴值
注：（i）最小的标称间距为7个字符/25.4mm，较大的间距也是允许的。A
Y轴值
②）前面字符是印刷时在文件上显示的字符，而不是雕刻或凸印时需要显示的字符。③公差：每个字符中心线尺小公差是十0.08mm@笔划边缘的弧半径（F)标称值是0.13mm.公差是土0.13mm。12
GB/T15120.1~94
F·圆弧半径；4·表C6注TYP．典型的表C6数字6的垒坐标值
X轴值
注：（最小的标称间距为7个字符/25.4mm，较大的间距也是允许的，1.91
Y轴值
②前面字符是印刷时在文件上显示的字符，而不是雕刻或凸印时需要显示的学符。公差：每个字符中心线尺寸公差是士0.08mm。①）笔划边缘的圆弧半径（F)标称值是0.13mm，公差是土0.13mm。mm
GB/T15120.194
图（7
F-圆弧半径：4
表C7注@；TYP典型的
数字7的坐标值
x轴值
注：①最小的标称间距为7个字符每25.4mm，较大的间距也是允许的。②前面字符是印刷时在文件上显示的字符，雨不是雕刻或凸印时需要显示的字符。③公差：每个字符中心线尺寸公差是士0.08mm。①笔划边缘的圆弧半径（F)标称值是0.13mm，公差是士0.13mm。14
Y轴值
GB/T15120.1--94
F圆弧半径；4-表C8注@;TYP典型的表C8数字8的坐标值
X轴值
注：（）最小的标称间距为7个字符/25.4mm，较大的间距也是允许的。X
Y轴值
②前面字符是印刷时在文件上显示的字符，而不是雕刻或凸印时需要显示的字符。(3)公差：每个字符中心线尺寸公差是士0.08mm。@）笔划边缘的圆孤半径（F)标称值是0.13mm,公差足士0.13mm。mm
