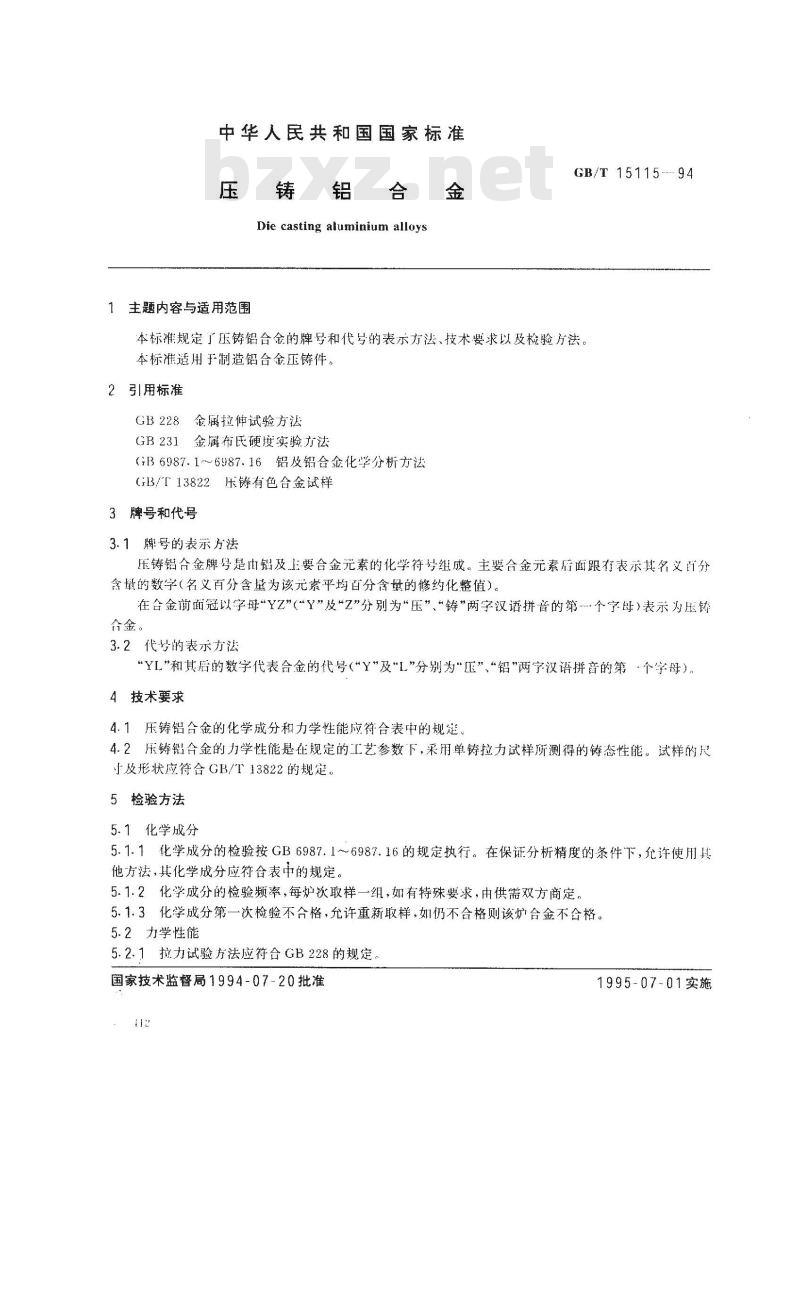

【国家标准(GB)】 压铸铝合金

中华人民共和国国家标准
主题内容与适用范围
Die casting aluminium alloys金
GB/T 15115 -- 94
本标准规定了压铸铝合金的牌号和代号的表示方法、技术要求以及检验方法。本标准适用于制造铝合金压铸件。2引用标准
GB228金属拉伸试验方法
GB231金属布氏硬度实验方法
GB6987.1～6987.16铝及铝合金化学分析方法GB/T13822压铸有色合金试样
3牌号和代号
3.1牌号的表示方法
压铸铝合金牌号是由铝及主要合金元素的化学符号组成。主要合金元素后面跟有表示其名义百分含量的数字（名义百分含量为该元素平均百分含量的修约化整值）。在合金前面冠以字母“YZ\”“Y”及“Z\分别为“压”、“铸”两字汉语拼音的第个字母）表示为压铸合金。
3.2代号的表示方法
“YL\和其后的数字代表合金的代号（“Y\及\L”分别为\压”“铝\两字汉语拼音的第·个字母）。4技术要求
4.1压铸铝合金的化学成分和力学性能应符合表中的规定4.2压铸钻合金的力学性能是在规定的工艺参数下，采用单铸拉力试样所测得的铸态性能。试样的尺小及形状应符合GB/T13822的规定。5检验方法
5.1化学成分
5.1.1化学成分的检验按GB6987.1～6987.16的规定执行。在保证分析精度的条件下，允许使用其他方法，其化学成分应符合表中的规定。5.1.2化学成分的检验频率，每炉次取样一组，如有特殊要求，由供需双方商定，5.1.3化学成分第一次检验不合格，允许重新取样，如仍不合格则该炉合金不合格。5.2力学性能
5.2.1拉力试验方法应符合GB228的规定。国家技术监督局1994-07-20批准112
1995-07-01实施

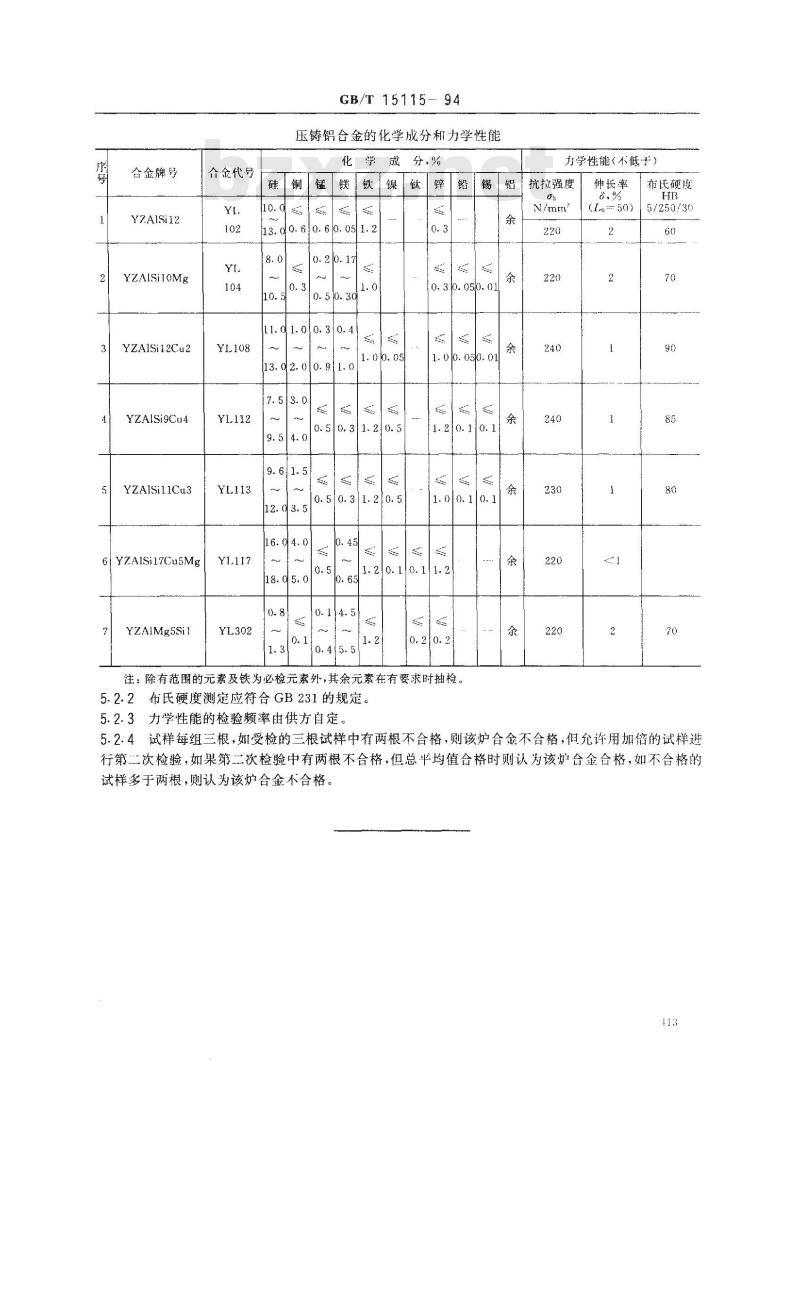

合金牌号Www.bzxZ.net
Y7.AISi12
YZAISi10Mg
YZAISi12Cu2
YZAISi9Cu4
YZAISi11Cu3
6/Y7.A1Si17Cu5Mg
YZAIMg5Si1
合金代号
GB/T15115-94
压铸铝合金的化学成分和力学性能化学成分，%
力学性能（不低于）
铜锰镁铁镍钛锌铅锡
抗拉强度
13.do.60. 60.051.2
11.d1.o0.30.4
13. 0 2. 0|0. 9/1.
0.50.31.20.5
0. 50. 31. 2|0. 5
0. 3 0. 050. 0
1.00.050.01
1.20.10.1余
1.00.10.1
注：除有范围的元素及铁为必检元素外，其余元素在有要求时抽检。5.2.2布氏硬度测定应符合GB231的规定。5.2.3力学性能的检验频率由供方自定。220
伸长率
「布氏硬度
50)5/250/30
5.2.4，试样每组三根，如受检的三根试样中有两根不合格，则该炉合金不合格，但允许用加的试样进行第二次检验，如果第二次检验中有两根不合格，但总平均值合格时则认为该炉合金合格，如不合格的试样多于两根，则认为该炉合金不合格。1

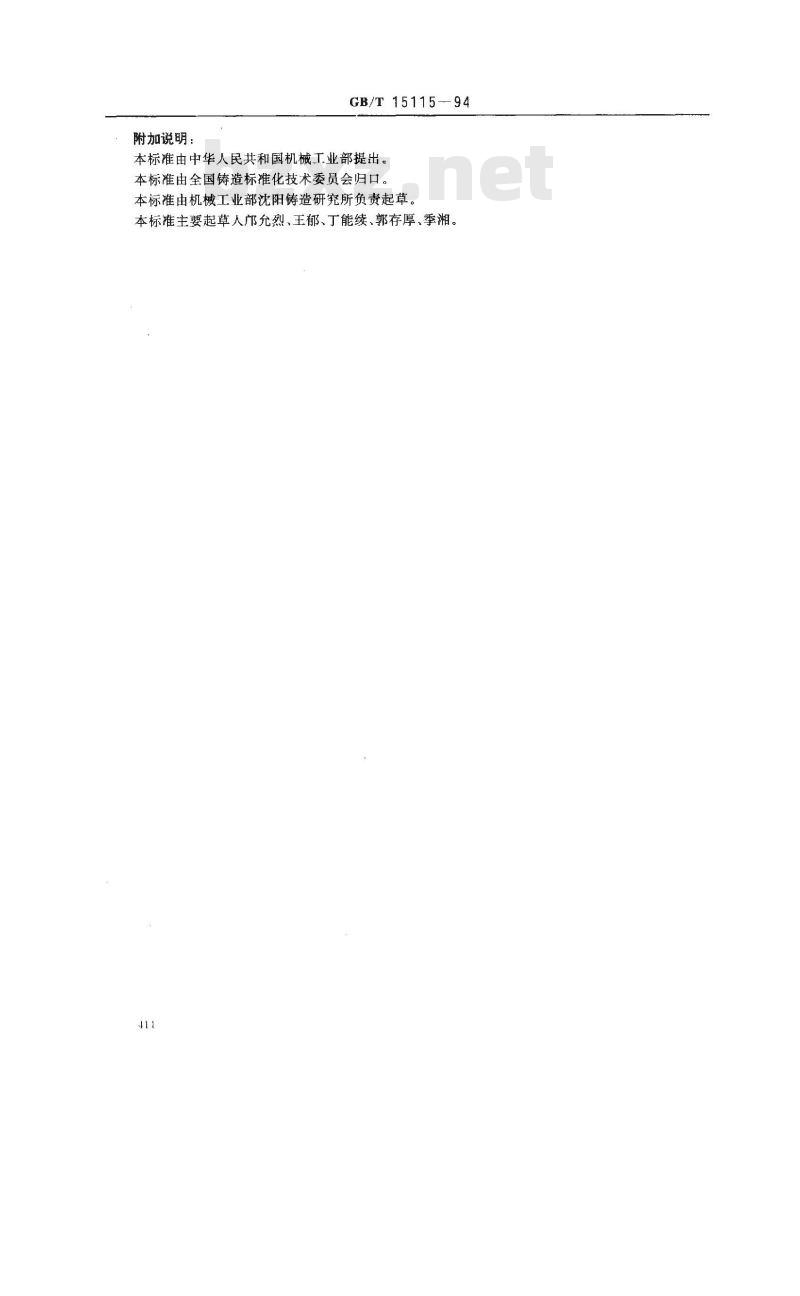

附加说明：
GB/T15115
本标准由中华人民共和国机械工业部提出。本标准由全国铸造标准化技术委员会归口。本标准由机械工业部沈阳铸造研究所负责起草。本标准主要起草人邝允烈、王郁、丁能续、郭存厚、季湘。411
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
