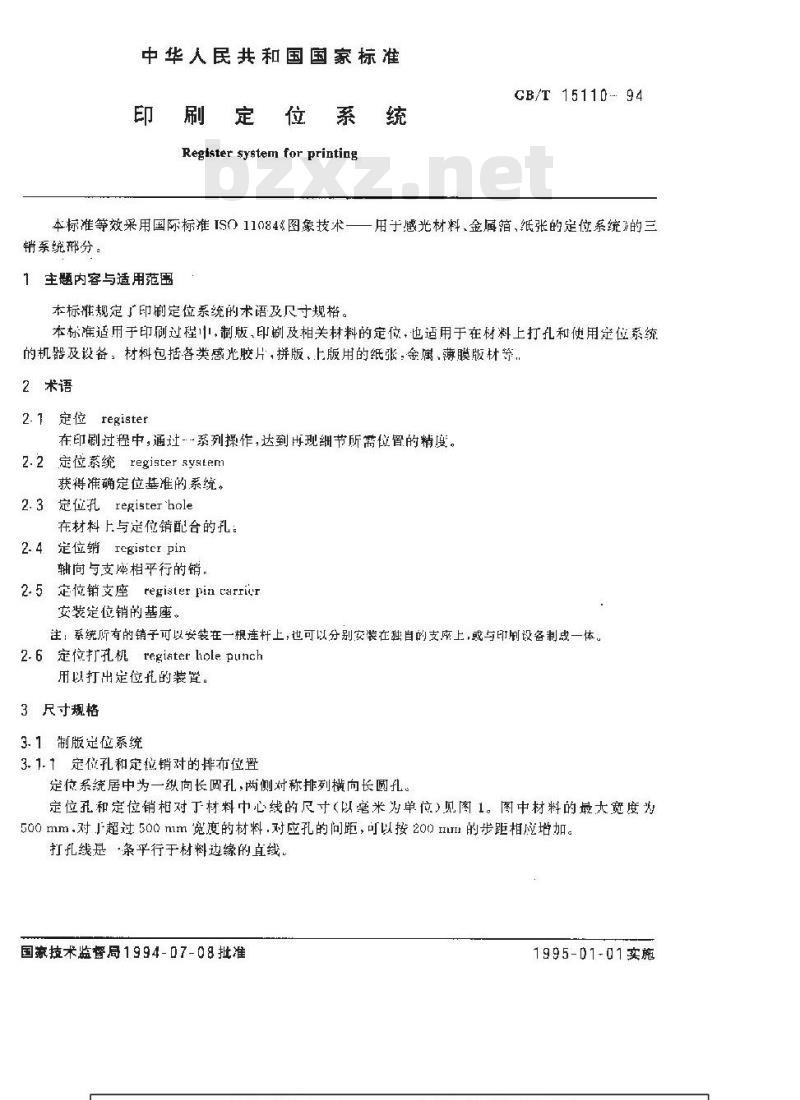

中华人民共和国国家标准
印刷定位系统
Register system for printingCB/T 15110-. 94
本标准等效采用国际标推IS011084图象技术一一用于感光材料、金属箔，纸张的定位系统》的三销系统部分。
1 主题内容与适用范围
本标推规定了印刷定位系统的术语及尺寸规格。本标准适用于印刷过程中，制版，印刷及相关材料的定位，也适用于在材料上打孔和使用定位系统的机器及设备，材料包括答类感光胶片，拼版，上版用的纸张，金属，薄膜版材等，2术语
2. 1 定位 register
在印剧过程中，通过-系列操作，达到现细节所需位置的精度。2.2 定位系统register aystem
获得准确定位基准的系统。
2.3定位孔register hole
在材料上与定位销配合的孔：
2. 4 定位销 Icgister pin
轴向与支座相乎行的销，
2.5定位销支座register pin carrier安装定位销的基座。
注：系统所有的销子可以安装在一根连杆上，也可以分别安装在独自的支库上，或与印设备制成一体。2. 6 定位打孔机 register hole punch用以打出定位托的装置。
3尺寸规格
3. 1 制版定位系统

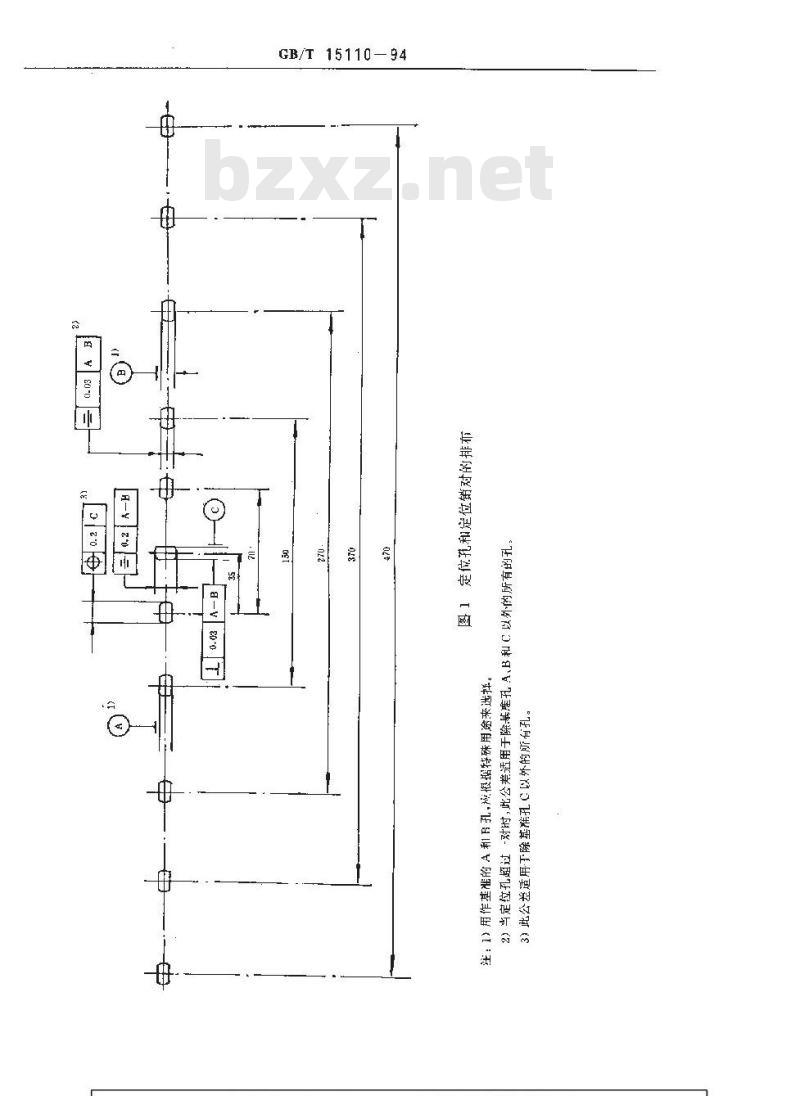

3.1.1定位孔和定位销对的非布位置定位系统居中为一纵向长圆孔两侧对称排列横向长圆孔。定位独和定位销相对丁材料中心线的尺寸（以窄米为单惊）见图1。图中材料的最大宽度为500mm.对J超过500mm宽度的材料.对应孔的问距，可以按200II的步距相应增加。打孔线是条平行于材料边缘的直线国案技术监督周 1994- 07- 08 批准1995-01-01实施
GB/T 15110-94

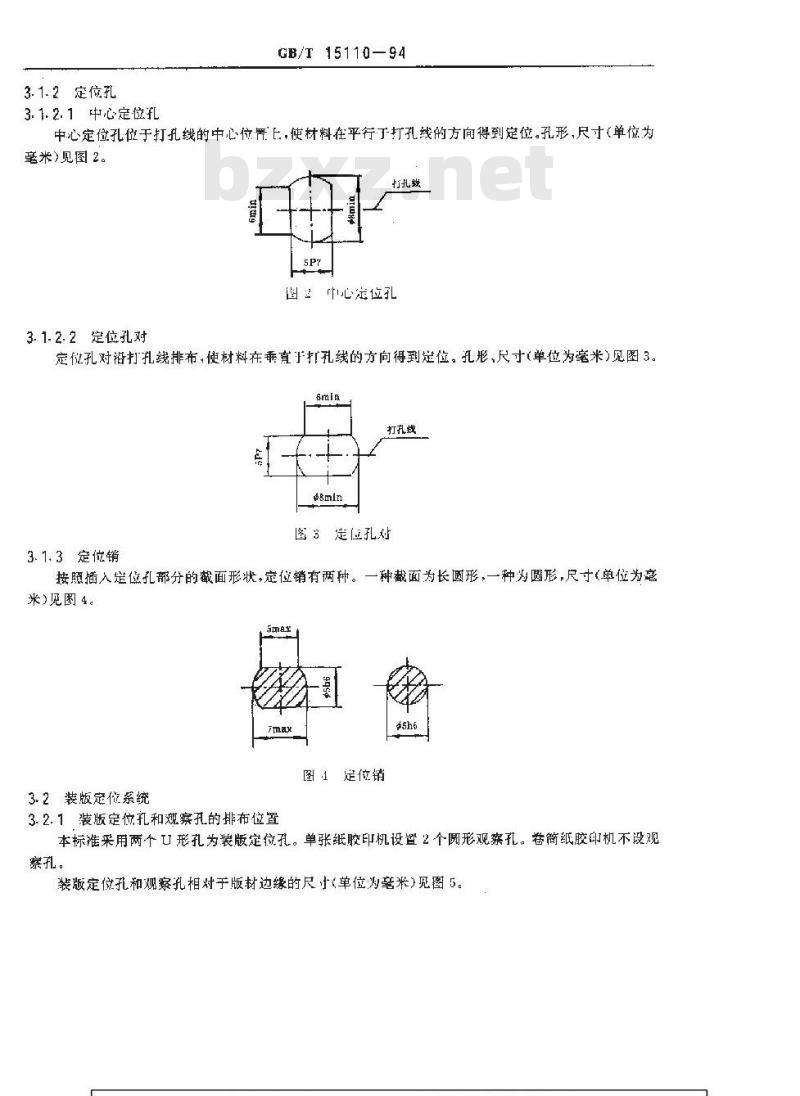

3.1.2定位孔
GB/T15110—94
3.1.2.1中心定位孔
中心定位孔位于打孔线的中心位胃，使材料在平行于打孔线的方向得到定位。孔形，尺寸（单位为毫米见图2。
打孔线
图2心定位孔
3.1.2.2定位孔对
定假孔对沿打孔线排布，使材料在垂直下打孔线的方向得到定位。孔形、尺寸（单位为毫米）见图3。Gmin
打孔线
图3定应孔对
3.1.3定位销
按照插入定位孔部分的截面形状，定位销有两种。一种截面为长圆形，一种为圆形，尺寸单位为毫米)见图4。
3.2装版定优系统
3.2.1装版定位礼和观察孔的排布位置图1定位销
本标准采用两个U形孔为装版定位孔。单张纸胶印机设置2个圆形观案孔。卷简纸胶印机不设观察孔。

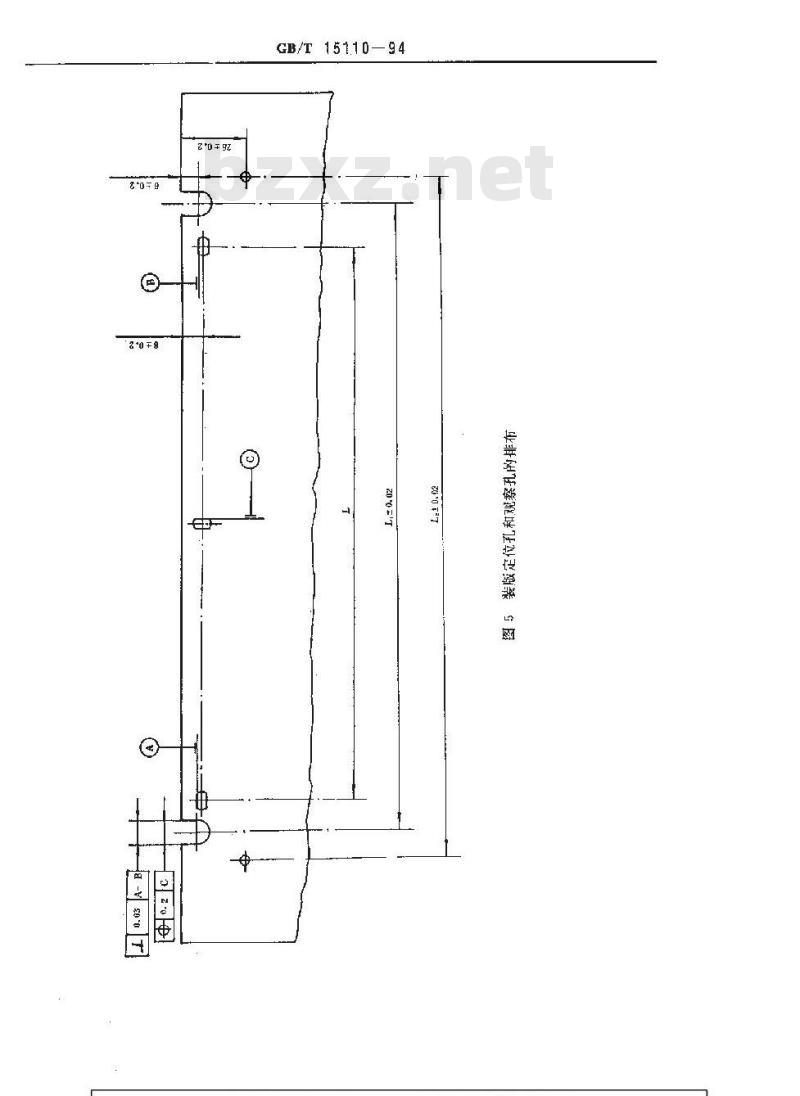

装版定位孔和观察孔相对于版材边缘的尺小（单位为笔米）见图5。GB/T 15110—94
GB/T 15110—94

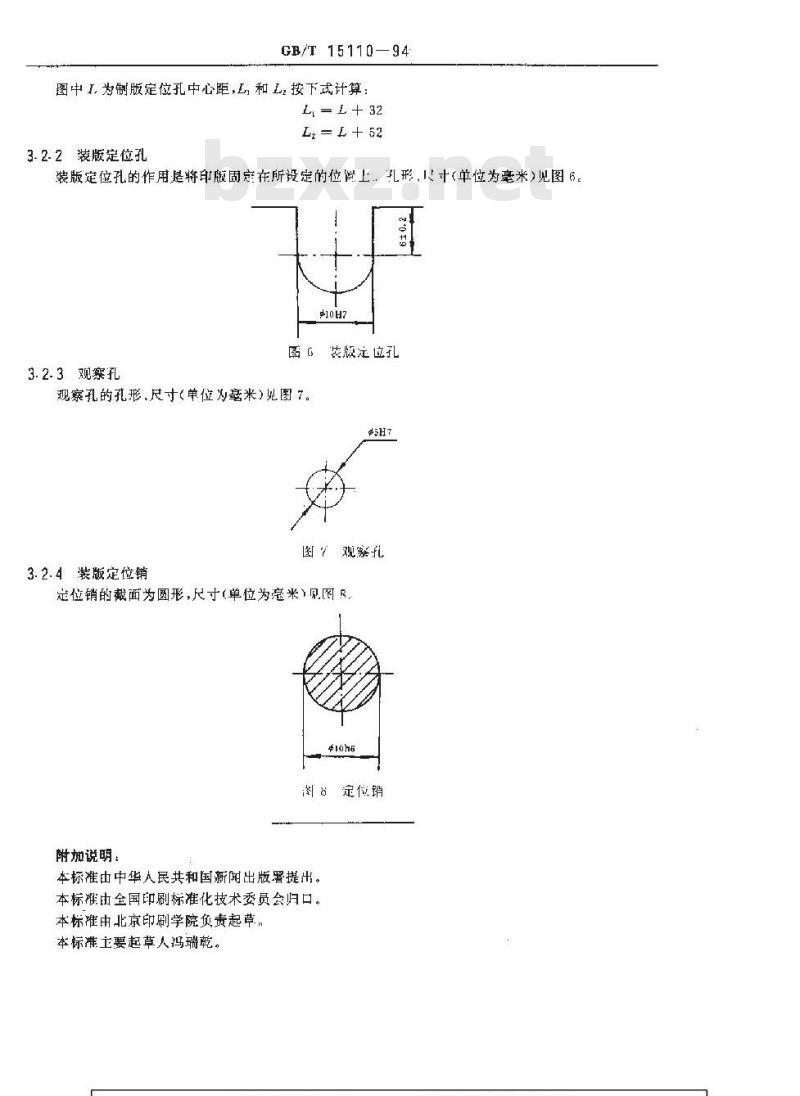

图中I为制版定位孔中心距，L,和L，按下式计算： = + 32
L= L + 52
3.2-2装版定位孔
装版定位孔的作用是将印版固定在所设定的位管上：孔形，计（单位为毫米）见图6。-09
图装版定位孔
3. 2. 3观察孔免费标准bzxz.net
现察孔的孔形,尺寸(单位为毫米)见图7。AS
观察孔
3.2.4装版定位销
定位销的截面为圆形，尺寸(单位为毫米)见图&，中心he
科定位销
附加说明：
本标准由中华人民共和国新闻出版署提出。本标摊由全国印刷标准化技术委员会归口。本标难由北京印刷学院负责起草，本标准土要起草人玛瑞乾。
