【机械行业标准(JB)】 电线电缆机械和理化性能试验方法第8部分：氧化诱导期试验

ICS29.060
备案号：19885--2007

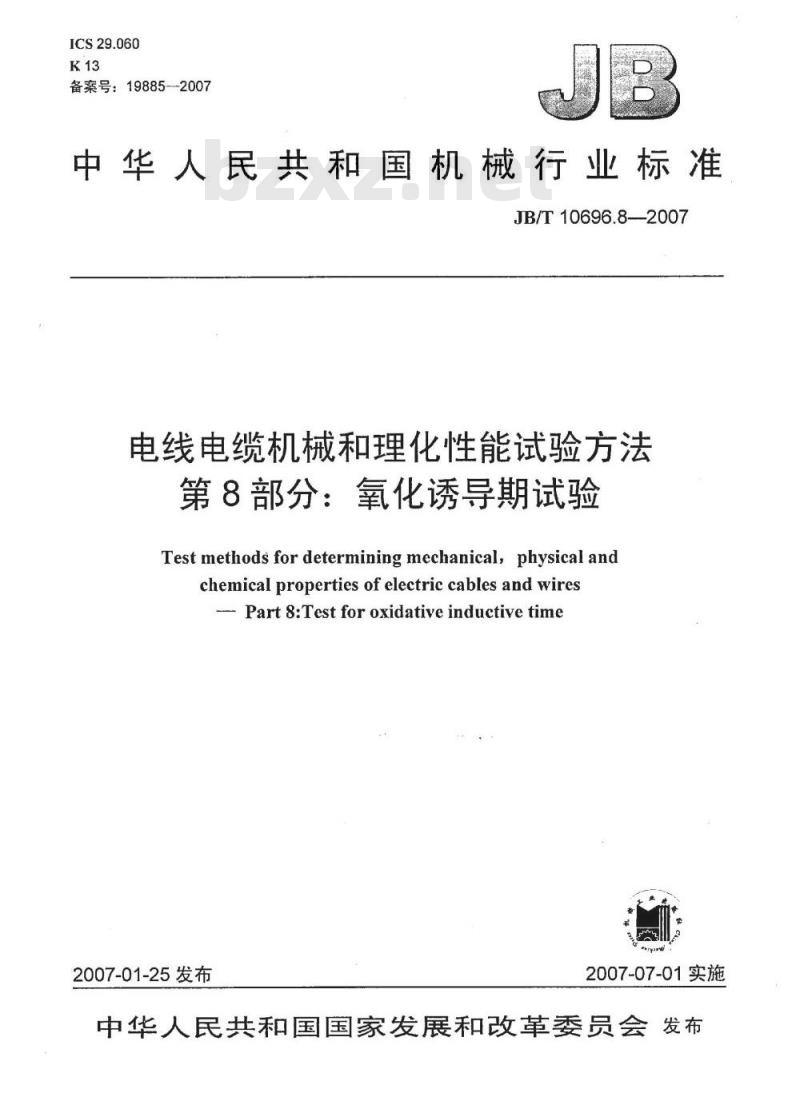

中华人民共和国机械行业标准
JB/T10696.8—2007
电线电缆机械和理化性能试验方法第8部分：氧化诱导期试验
Test methods for determining mechanical, physical andchemical properties of electric cables and wires-Part 8:Test for oxidative inductive time2007-01-25发布
2007-07-01实施
中华人民共和国国家发展和改革委员会发布前言，

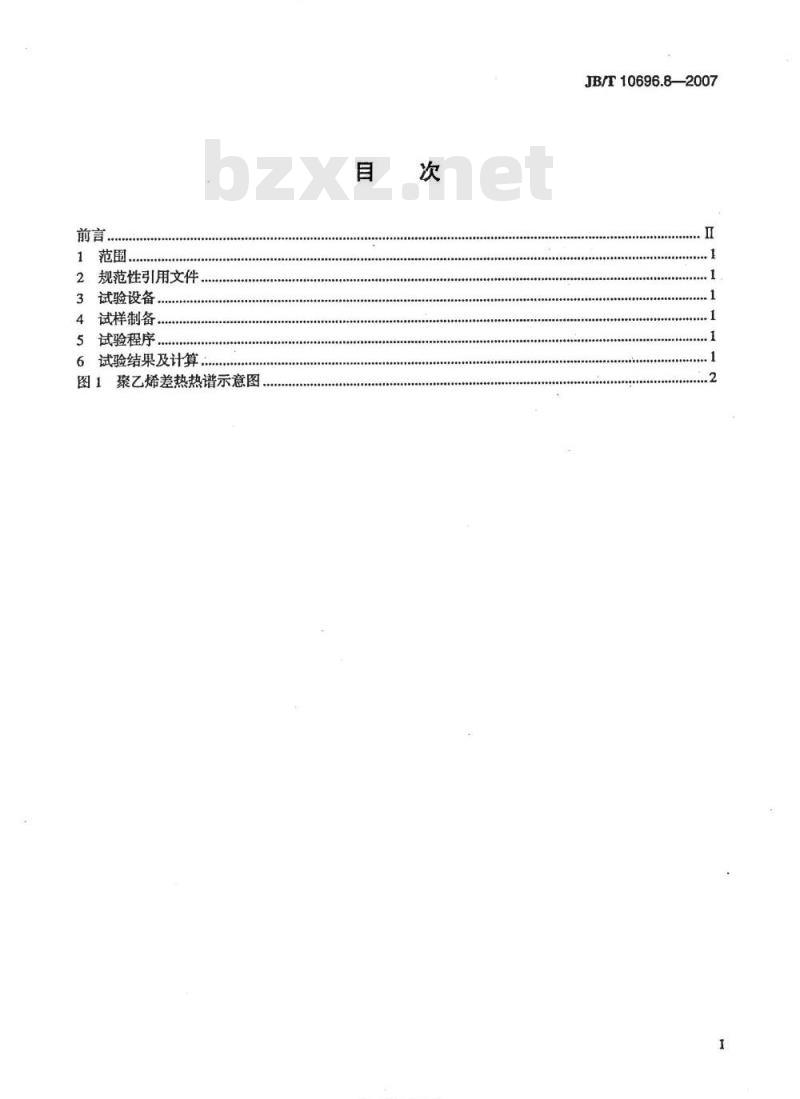

2、规范性引用文件，
3试验设备，
4试样制备
5试验程序
试验结果及计算
0..4...0o.0

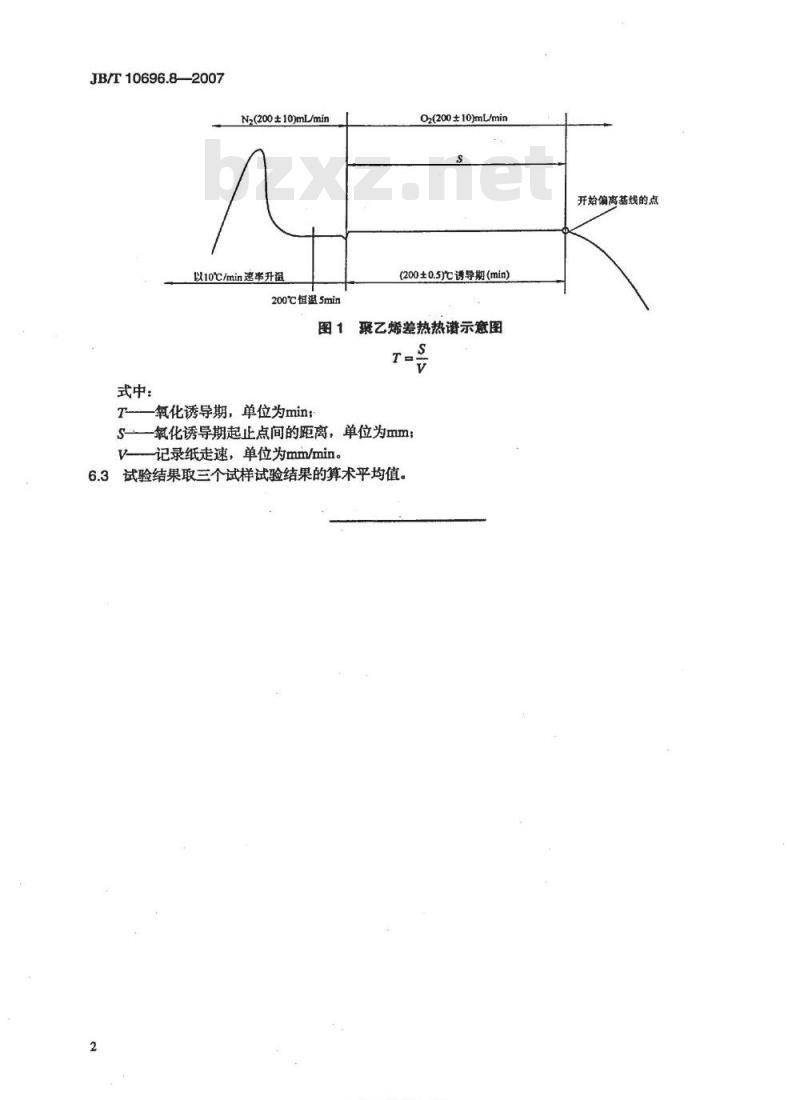

图1聚乙烯差热热谱示意图
电缆情缘
JB/T10696.8—2007
JB/T10696.8-2007

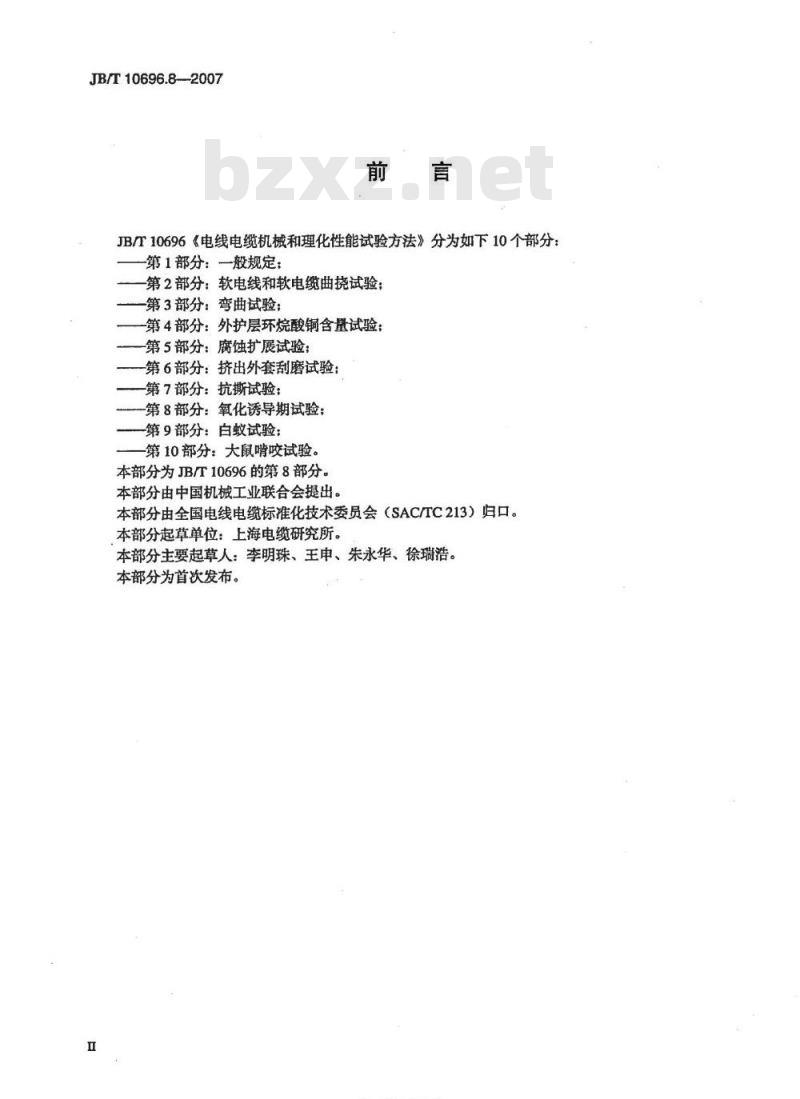

JB/T10696《电线电缆机械和理化性能试验方法》分为如下10个部分：第1部分：一般规定；
第2部分：软电线和软电缆曲挠试验；第3部分：弯曲试验；
-第4部分：外护层环烷酸铜含量试验：第5部分：腐蚀扩展试验；
第6部分：挤出外套刮磨试验：
第7部分：抗撕试验：
第8部分：氧化诱导期试验：
-第9部分：白蚁试验：
第10部分：大鼠啃咬试验。
本部分为JB/T10696的第8部分。本部分由中国机械工业联合会提出。本部分由全国电线电缆标准化技术委员会（SAC/TC213）归口。本部分起草单位：上海电缆研究所。本部分主要起草人：李明珠、王申、朱永华、徐瑞浩。本部分为首次发布。
电缆情缘
1范围
电线电缆机械和理化性能试验方法第8部分：氧化诱导期试验
JB/T10696.8—2007
JB/T10696的本部分规定了氧化诱导期的试验设备、试样制备、试验程序和试验结果及计算。本部分是通过测定试样在高温氧气条件下，开始发生自动催化氧化反应的时间，来判断试样的热稳定性能，适用于电线电缆用聚烯烃绝缘和护套材料，同时适用于通信电缆用填充膏。本部分应与JB/T10696.1一起使用。2规范性引用文件
下列文件中的条款通过JB/T10696的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。JB/T10696.1电线电缆机械和理化性能试验方法第1部分：一般规定3试验设备
3.1刀具：单面刀片或双面刀片。3.2分析仪：CDR--1型差动热分析仪或CRY-1型差示热分析仪或其他类似的热分析仪。3.3分析天平：精度为0.1mg。
3.4试样杯：5mm×2.5mm铝杯。应预先用丙酮（不低于c.P级）清洗。4试样制备
4.1对聚烯烃绝缘和护套材料，取样前应先将取样部位的电缆绝缘和护套用酒精擦净，然后在三处不同部位的电缆绝缘或护套外表面上，削取约1mm×1mm×0.5mm粒状或厚度约0.2mm的薄片状试样，或取整块绝缘或护套切成上述尺寸的试样。4.2对填充膏，可直接取适量干净的样品。5试验程序
5.1将放有（5±0.1）mg试样的铝杯和空铝杯（也可以放有4mg～5mg的α-氧化铝）置于热分析仪的样品支架上。
5.2通以干燥的工业用氮气，流量为（200士10）mL/min。然后以10℃/min速率升温至（200土0.5）℃。保持恒温5min。
5.3用工业用氧气迅速切换氮气。氧气流量应保持在（200土10）mL/min。5.4氧气切换的瞬间为试样氧化诱导期的起始时间，在记录纸上作出标志。5.5当基线发生明显偏离时，如图1所示，试验即终止。6试验结果及计算
6.1图1中开始明显偏离基线的一点即为氧化诱导期的终点，量出氧化诱导期起点和终点的距离S。6.2氧化诱导期按下式计算：
电缆情缘
JB/T10696.8—2007
N2(200±10)mL/min
以10℃/min速率升温
200℃恒温5min
02(200±10)mL/min
(200±0.5)诱导期(min)
图1聚乙烯差热热谱示意图
式中：
T氧化诱导期，单位为min；
S—一氧化诱导期起止点间的距离，单位为mm；V-记录纸走速，单位为mm/min。6.3试验结果取三个试样试验结果的算术平均值。电缆情缘
开始偏离基线的点
中华人民共和国
机械行业标准
电线电缆机械和理化性能试验方法第8部分：氧化诱导期试验
JB/T10696.8-2007
机械工业出版社出版发行
北京市百万庄大街22号bZxz.net
邮政编码：100037
210mm×297mm·0.25印张·8千字2007年6月第1版第1次印刷
书号：15111·8271
网址：http:/cmpbook.com
编辑部电话：（010）88379779
直销中心电话：（010）88379693封面无防伪标均为盗版
侵权必究
版权专有
0089690
