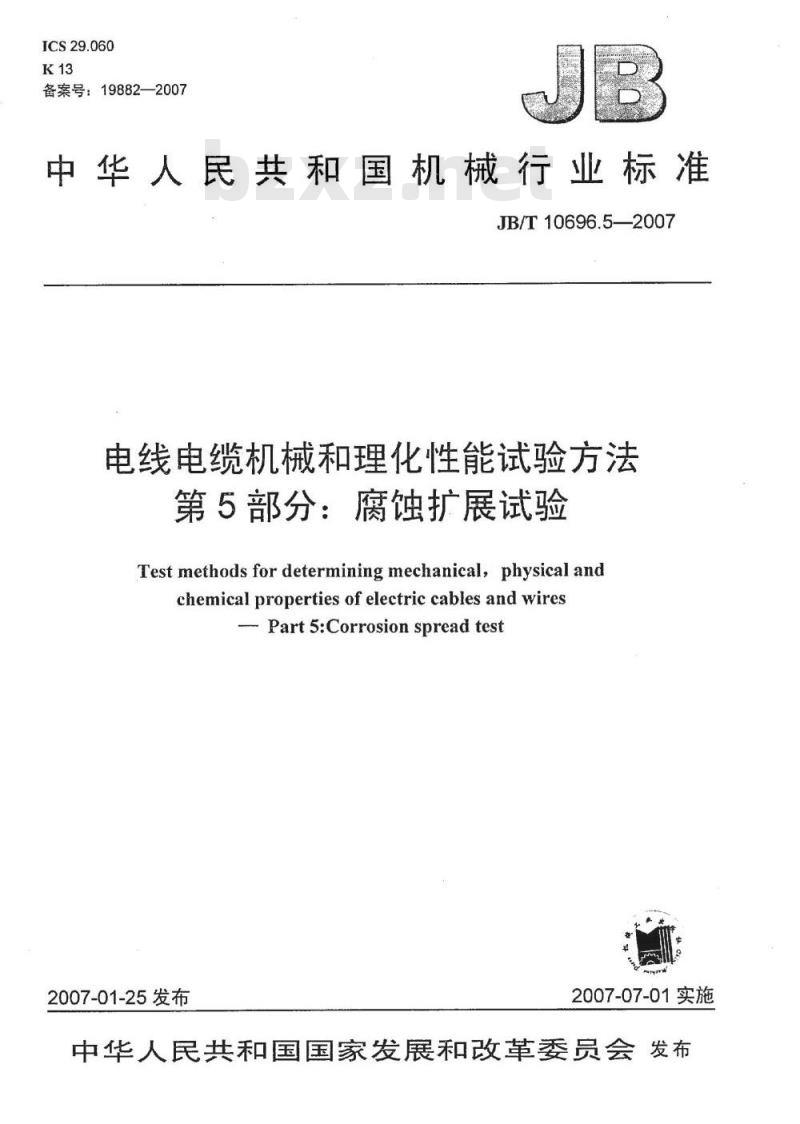

【机械行业标准(JB)】 电线电缆机械和理化性能试验方法 第5部分：腐蚀扩展试验

ICS29.060
备案号：19882—2007
中华人民共和国机械行业标准
JB/T10696.5—2007
电线电缆机械和理化性能试验方法第5部分：腐蚀扩展试验wwW.bzxz.Net
Test methods for determining mechanical, physicalandchemical properties of electric cables and wiresPart5:Corrosionspreadtest
2007-01-25发布
2007-07-01实施

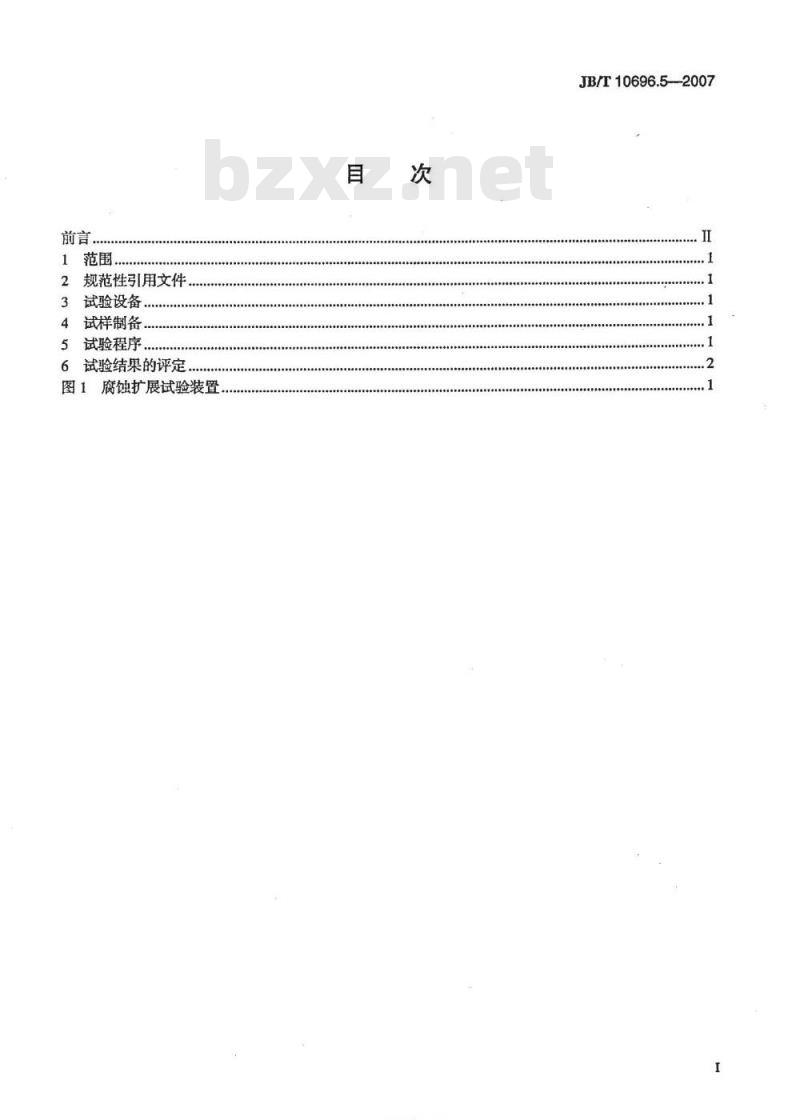

中华人民共和国国家发展和改革委员会发布前言，
规范性引用文件
试验设备，
试样制备
试验程序
试验结果的评定
图1腐蚀扩展试验装置
电缆情缘
JB/T10696.5-2007
JB/T10696.5—2007
JB/T10696《电线电缆机械和理化性能试验方法》分为如下10个部分第1部分：一般规定；
第2部分：软电线和软电缆曲挠试验：一第3部分：弯曲试验：
第4部分：外护层环烷酸铜含量试验：第5部分：腐蚀扩展试验；
第6部分：挤出外套刮磨试验：
第7部分：抗撕试验；
第8部分：氧化诱导期试验；
第9部分：白蚁试验；
第10部分：大鼠啃咬试验。
本部分为JB/T10696的第5部分。本部分由中国机械工业联合会提出。本部分由全国电线电缆标准化技术委员会（SAC/TC213）归口。本部分起草单位：上海电缆研究所。本部分主要起草人：朱永华、王申、李明珠、徐应麟。本部分为首次发布。
电缆情缘

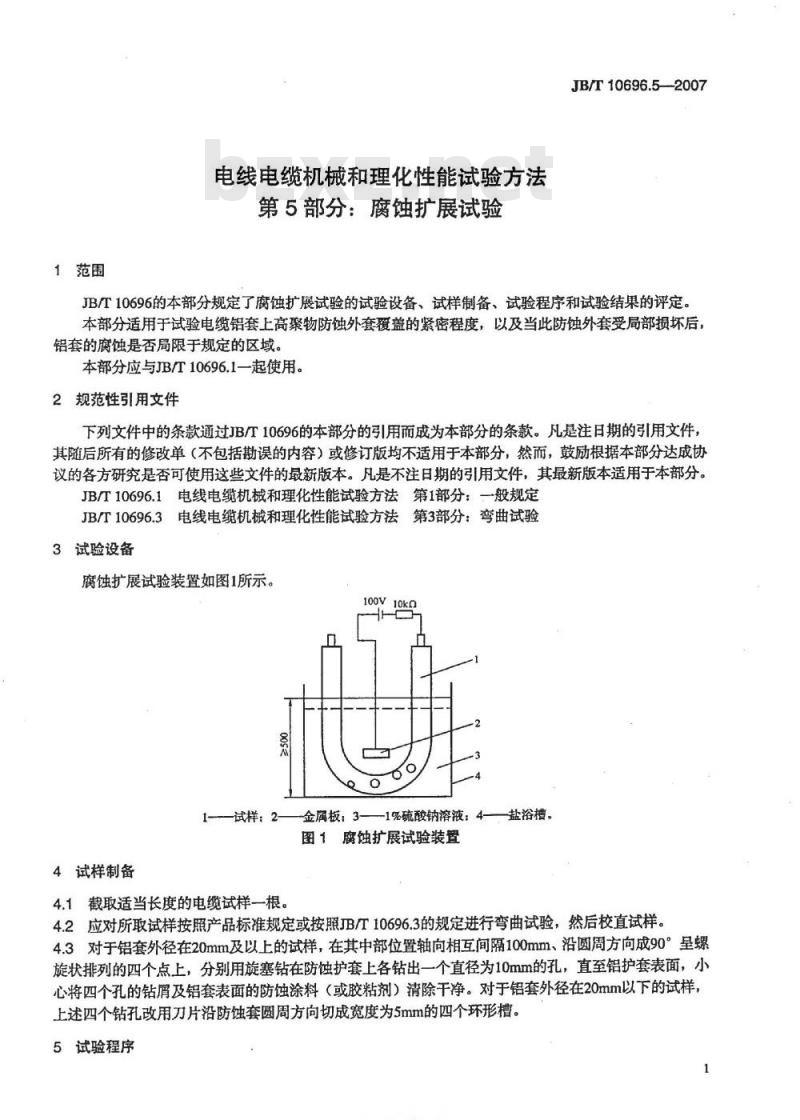

1范围
电线电缆机械和理化性能试验方法第5部分：腐蚀扩展试验
JB/T10696.5--2007
JB/T10696的本部分规定了腐蚀扩展试验的试验设备、试样制备，试验程序和试验结果的评定。本部分适用于试验电缆铝套上高聚物防蚀外套覆盖的紧密程度，以及当此防蚀外套受局部损坏后，铝套的腐蚀是否局限于规定的区域。本部分应与JB/T10696.1一起使用。2规范性引用文件
下列文件中的条款通过JB/T10696的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。JB/T10696.1电线电缆机械和理化性能试验方法第1部分：一般规定JB/T10696.3电线电缆机械和理化性能试验方法第3部分：弯曲试验3试验设备
腐蚀扩展试验装置如图1所示。
金属板：3
一试样：2—
-1%硫酸钠溶液：4-
图1腐蚀扩展试验装置
4试样制备
盐浴槽。
4.1截取适当长度的电缆试样一根。4.2应对所取试样按照产品标准规定或按照JB/T10696.3的规定进行弯曲试验，然后校直试样。4.3对于铝套外径在20mm及以上的试样，在其中部位置轴向相互间隔100mm、沿圆周方向成90°呈螺旋状排列的四个点上，分别用旋塞钻在防蚀护套上各钻出一个直径为10mm的孔，直至铝护套表面，小心将四个孔的钻屑及铝套表面的防蚀涂料（或胶粘剂）清除干净。对于铝套外径在20mm以下的试样，上述四个钻孔改用刀片沿防蚀套圆周方向切成宽度为5mm的四个环形槽。5试验程序
电缆情缘
JB/T10696.5--2007

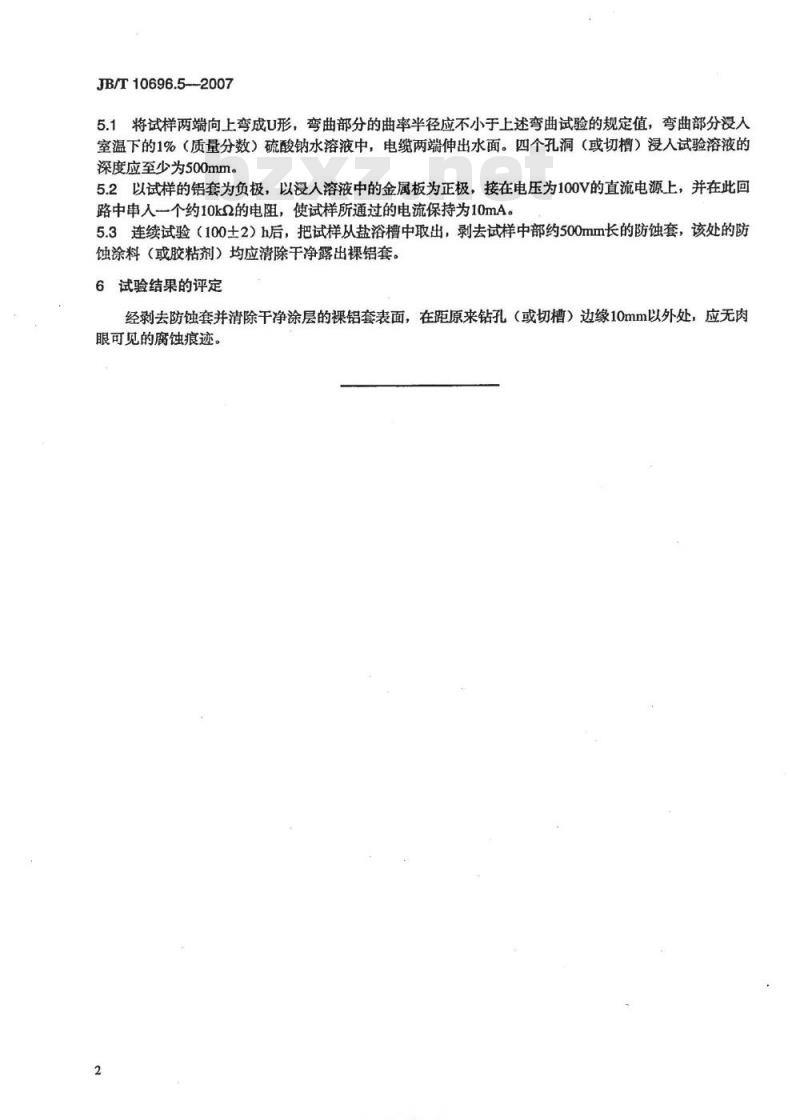

5.1将试样两端向上弯成U形，弯曲部分的曲率半径应不小于上述弯曲试验的规定值，弯曲部分浸人室温下的1%（质量分数）硫酸钠水溶液中，电缆两端伸出水面。四个孔洞（或切槽）浸人试验溶液的深度应至少为500mm。
5.2以试样的铝套为负极，以浸入溶液中的金属板为正极，接在电压为100V的直流电源上，并在此回路中串人一个约10k2的电阻，使试样所通过的电流保持为10mA。5.3连续试验（100士2）h后，把试样从盐浴槽中取出，剥去试样中部约500mm长的防蚀套，该处的防蚀涂料（或胶粘剂）均应清除干净露出裸铝套。6试验结果的评定
经剥去防蚀套并清除干净涂层的裸铝套表面，在距原来钻孔（或切槽）边缘10mm以外处，应无肉眼可见的腐蚀痕迹。
电缆情缘
中华人民共和
机械行业标准
电线电缆机械和理化性能试验方法第5部分：腐蚀扩展试验
JB/T10696.5—2007
机械工业出版社出版发行
北京市百万庄大街22号
邮政编码：100037
210mm×297mm·0.25印张·8千字2007年6月第1版第1次印刷
书号：15111·8268
网址：http://cmpbook.com（010）88379779
编辑部电话：
直销中心电话：
（010）88379693
封面无防伪标均为盗版
版权专有
侵权必究
