【机械行业标准(JB)】 电线电缆机械和理化性能试验方法 第4部分：外护层环烷酸铜含量试验

ICS29.060
备案号：19881—2007
中华人民共和国机械行业标准
JB/T10696.4—2007
电线电缆机械和理化性能试验方法第4部分：外护层环烷酸铜含量试验Test methods for determining mechanical, physical andchemical properties of electric cables and wires-Part4:Test for copper naphthenate content of protective coverings2007-01-25发布
2007-07-01实施
中华人民共和国国家发展和改革委员会发布前言

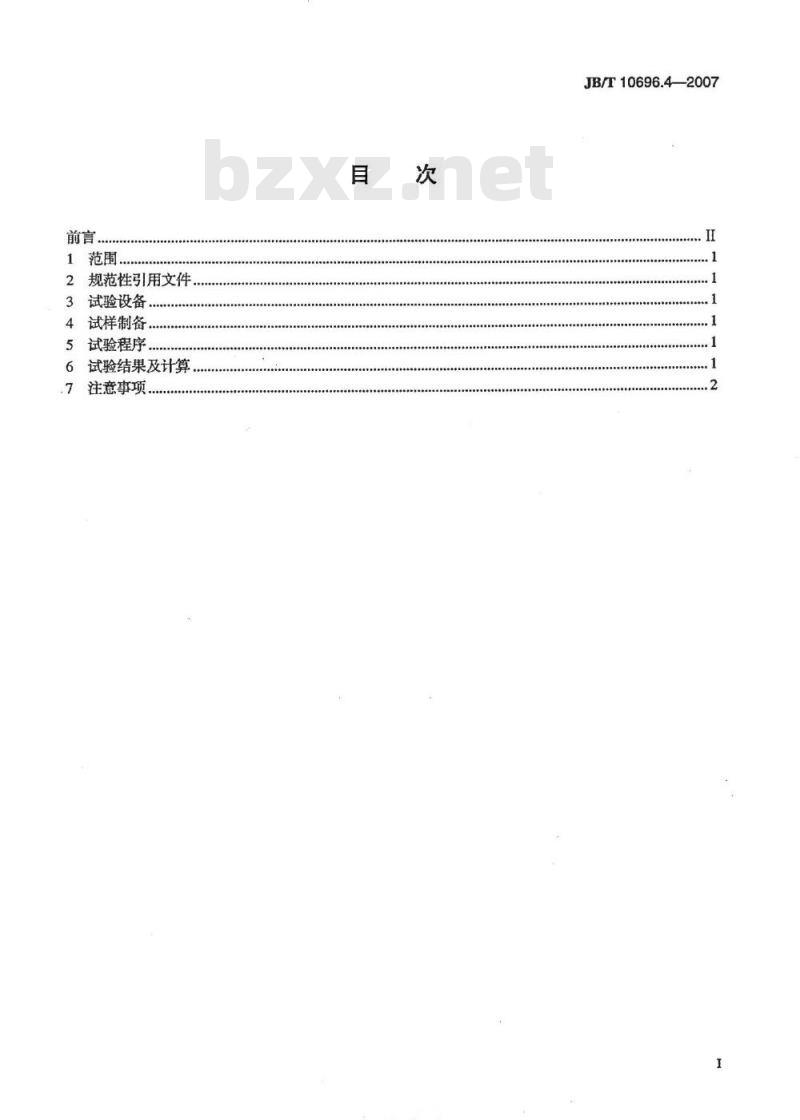

规范性引用文件，
试验设备
试样制备
试验程序
试验结果及计算
注意事项
电缆情缘
JB/T10696.4—2007
JB/T10696.4—2007

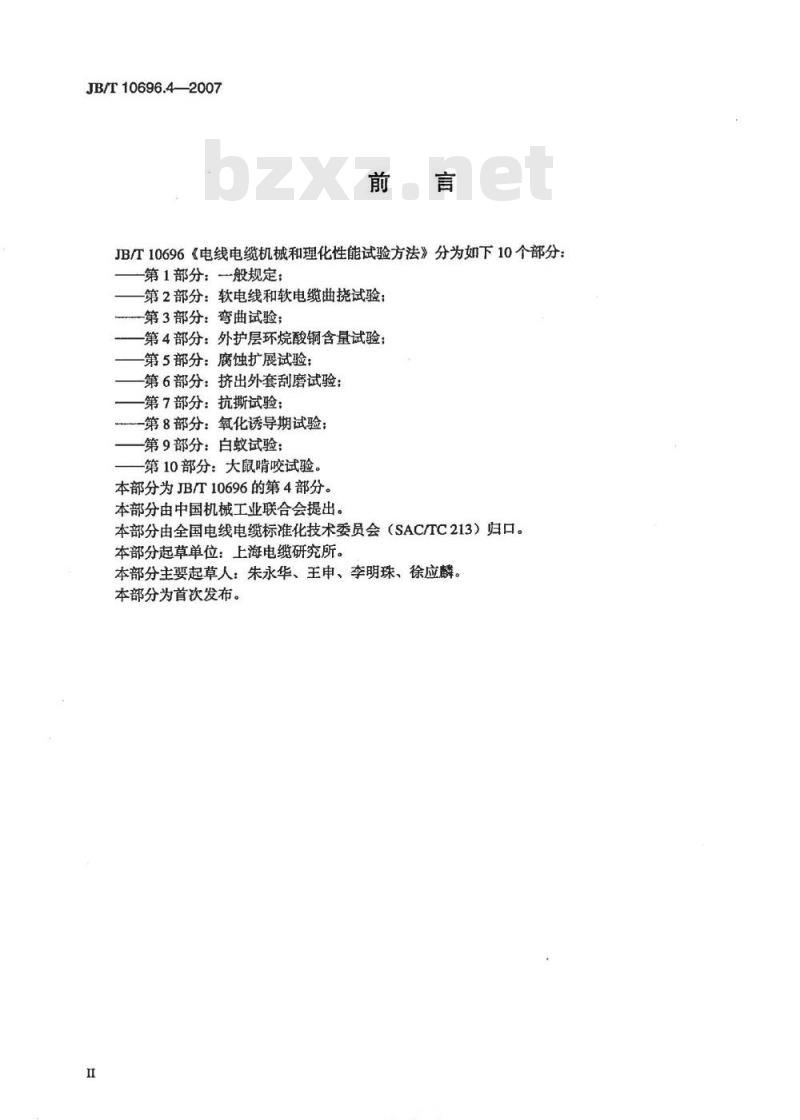

JB/T10696《电线电缆机械和理化性能试验方法》分为如下10个部分：第1部分：一般规定；
第2部分：软电线和软电缆曲挠试验一第3部分：弯曲试验；
第4部分：外护层环烷酸铜含量试验：第5部分：腐蚀扩展试验：
-第6部分：挤出外套刮磨试验；第7部分：抗撕试验；
一第8部分：氧化诱导期试验：
第9部分：白蚁试验：
第10部分：大鼠啃咬试验。
本部分为JB/T10696的第4部分。本部分由中国机械工业联合会提出。本部分由全国电线电缆标准化技术委员会（SAC/TC213）归口。本部分起草单位：上海电缆研究所。本部分主要起草人：朱永华、王申、李明珠、徐应麟。本部分为首次发布。
电缆情缘

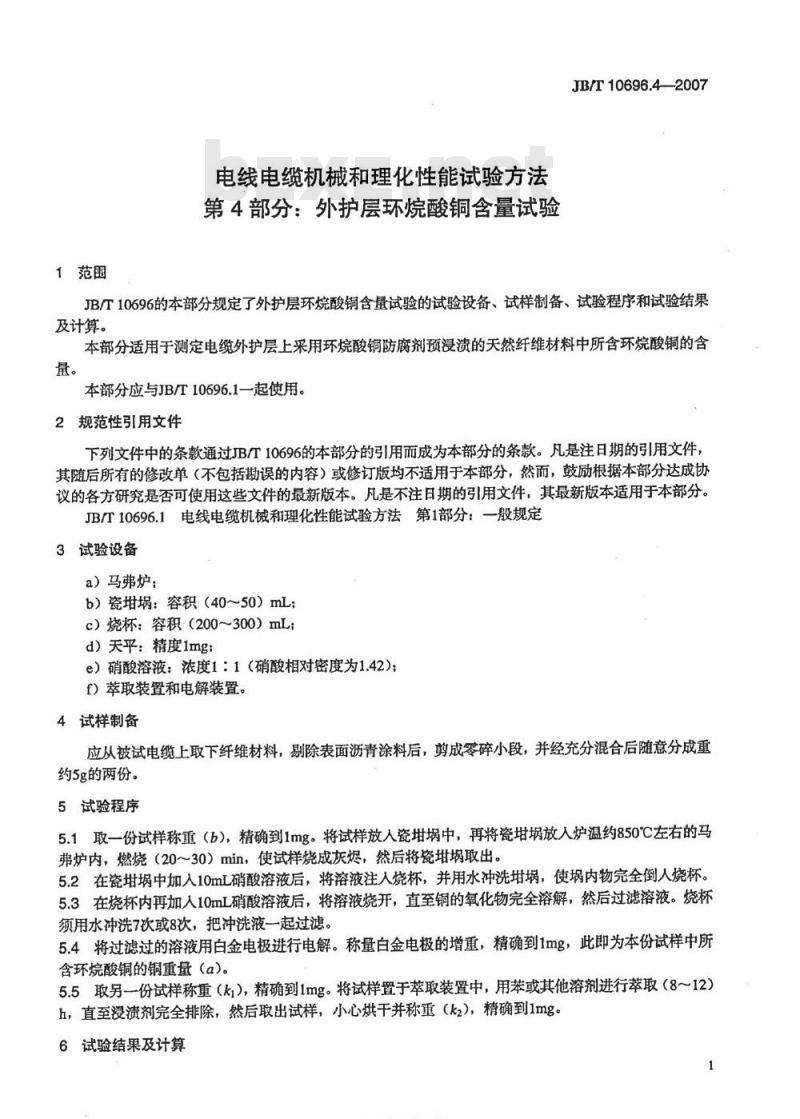

1范围
电线电缆机械和理化性能试验方法第4部分：外护层环烷酸铜含量试验JB/T10696.4—2007
JB/T10696的本部分规定了外护层环烷酸铜含量试验的试验设备、试样制备、试验程序和试验结果及计算。
本部分适用于测定电缆外护层上采用环烷酸铜防腐剂预浸渍的天然纤维材料中所含环烷酸的含量。
本部分应与JB/T10696.1一起使用。2规范性引用文件
下列文件中的条款通过JB/T10696的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。JB/T10696.1电线电缆机械和理化性能试验方法第1部分：一般规定3试验设备bzxz.net
a）马弗炉：
b）瓷：容积（40～50）mL；
c）烧杯：容积（200～300）mL；d）天平：精度1mg：
e）硝酸溶液：浓度1：1（硝酸相对密度为1.42）；f）萃取装置和电解装置。
4试样制备
应从被试电缆上取下纤维材料，剔除表面沥青涂料后，剪成零碎小段，并经充分混合后随意分成重约5g的两份。
5试验程序
5.1取一份试样称重（b），精确到1mg。将试样放人瓷埚中，再将瓷埚放人炉温约850℃左右的马弗炉内，燃烧（20～30）min，使试样烧成灰煨，然后将瓷取出。5.2在瓷埚中加入10mL硝酸溶液后，将溶液注人烧杯，并用水冲洗堵埚，使内物完全倒人烧杯。5.3在烧杯内再加入10mL硝酸溶液后，将溶液烧开，直至铜的氧化物完全溶解，然后过滤溶液。烧杯须用水冲洗7次或8次，把冲洗液一起过滤。5.4将过滤过的溶液用白金电极进行电解。称量白金电极的增重，精确到1mg，此即为本份试样中所含环烷酸铜的铜重量（α)。
5.5取另一份试样称重（k），精确到1mg。将试样置于萃取装置中，用苯或其他溶剂进行萃取（8～12）h，直至浸渍剂完全排除，然后取出试样，小心烘干并称重（k2），精确到1mg。6试验结果及计算
电缆情缘
JB/T10696.42007

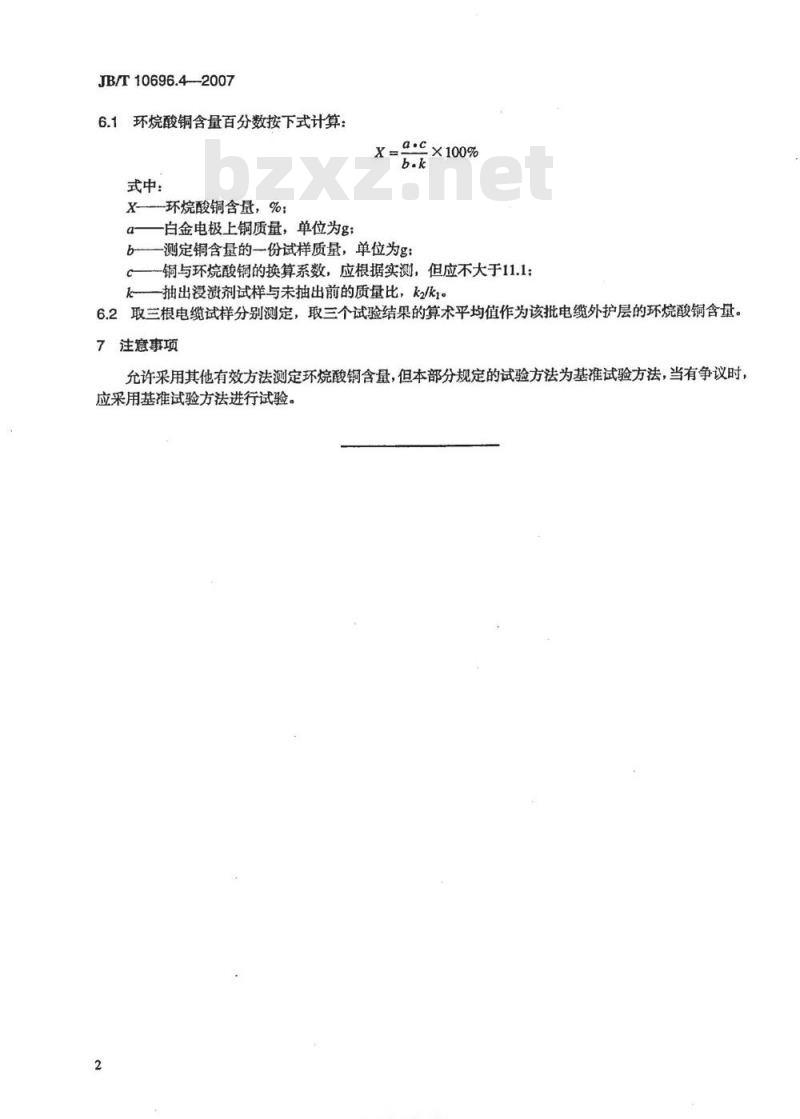

6.1环烷酸铜含量百分数按下式计算：式中：
X—环烷酸铜含量，%：
一白金电极上铜质量，单位为g；X
一测定铜含量的一份试样质量，单位为g：b
一铜与环烷酸铜的换算系数，应根据实测，但应不大于11.1；k抽出浸渍剂试样与未抽出前的质量比，kz/k。6.2取三根电缆试样分别测定，取三个试验结果的算术平均值作为该批电缆外护层的环烷酸铜含量。7
注意事项
允许采用其他有效方法测定环烷酸铜含量，但本部分规定的试验方法为基准试验方法，当有争议时，应采用基准试验方法进行试验，2
电缆情缘
中华人民共和国
机械行业标准
电线电缆机械和理化性能试验方法第4部分：外护层环烷酸铜含量试验JB/T10696.4—2007
机械工业出版社出版发行
北京市百万庄大街22号
邮政编码：100037
210mm×297mm·0.25印张·8千字2007年6月第1版第1次印刷
书号：151118267
网址：http://cmpbook.com编辑部电话：（010）88379779
直销中心电话：（010）88379693封面无防伪标均为盗版
版权专有
侵权必究
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
