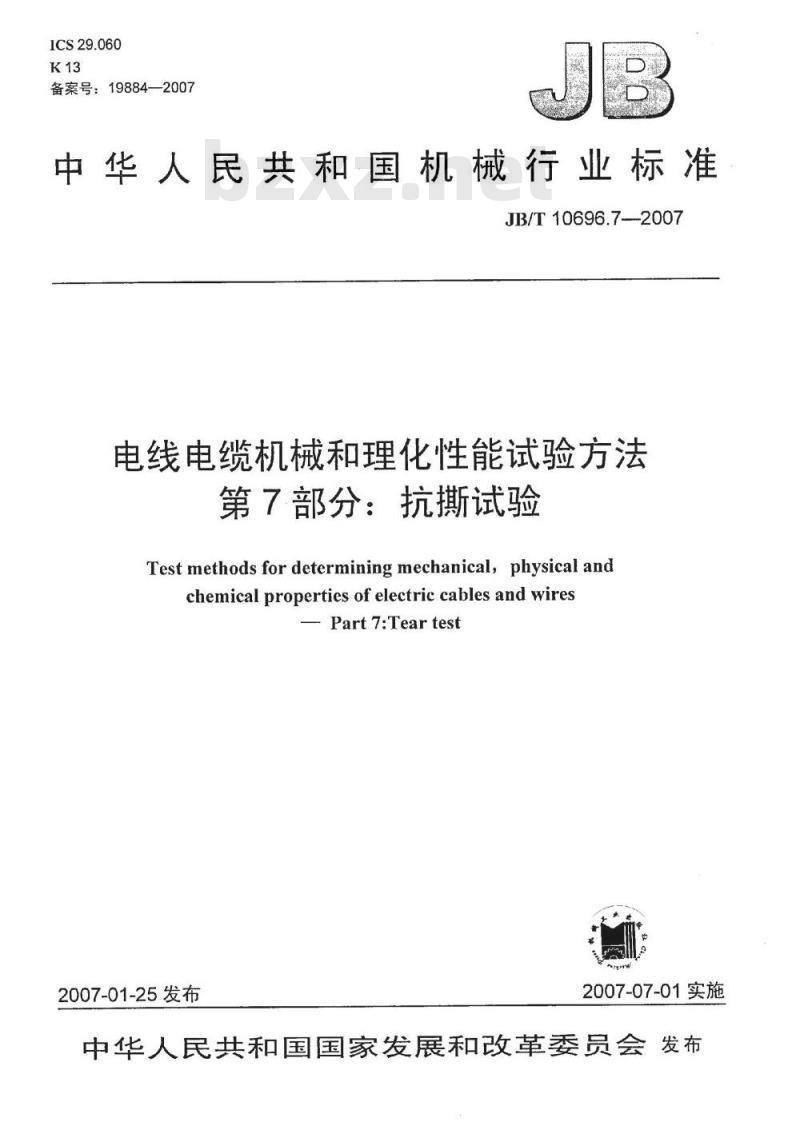

【机械行业标准(JB)】 电线电缆机械和理化性能试验方法 第7部分：抗撕试验

ICS29.060
备案号：19884—2007
中华人民共和国机械行业标准
JB/T10696.7—-2007
电线电缆机械和理化性能试验方法第7部分：抗撕试验
Test methods for determining mechanical, physical andchemical properties of electric cables and wiresPart 7:Tear test
2007-01-25发布
2007-07-01实施
中华人民共和国国家发展和改革委员会发布前言：

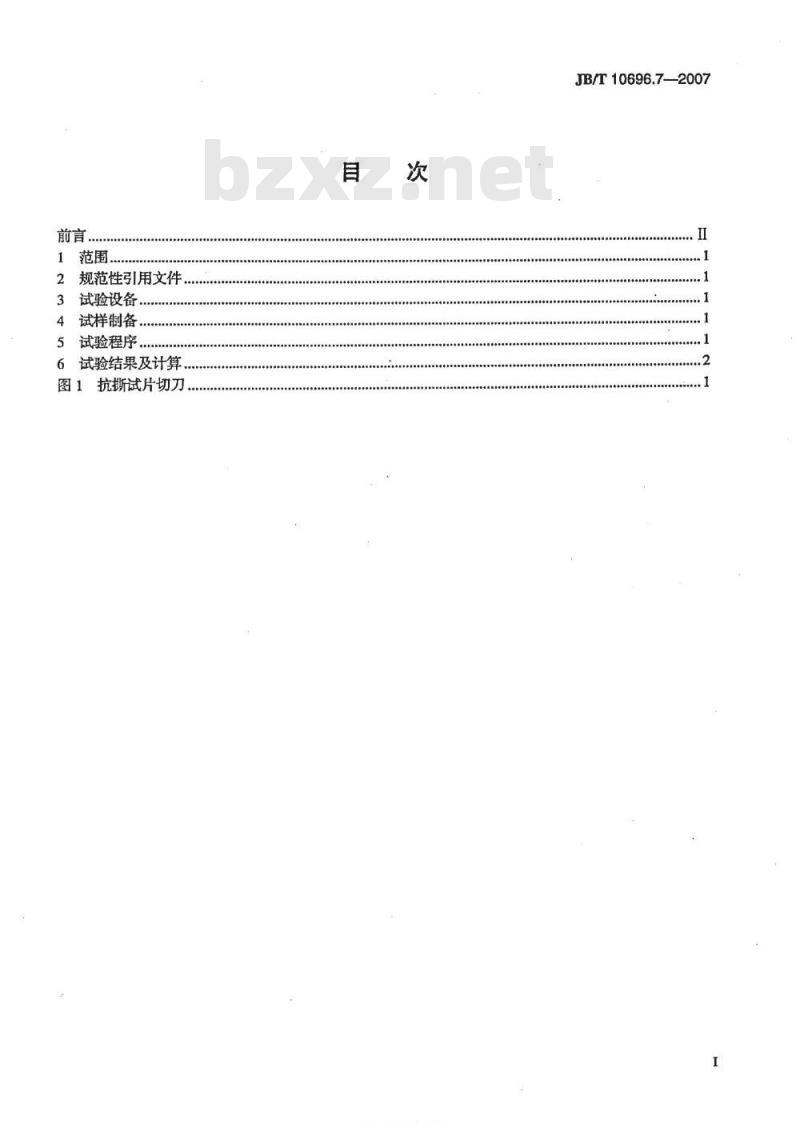

1范围
规范性引用文件
试验设备
试样制备
试验程序，
试验结果及计算
抗撕试片切刀
电缆情缘
JB/T10696.7—2007
JB/T10696.7--2007

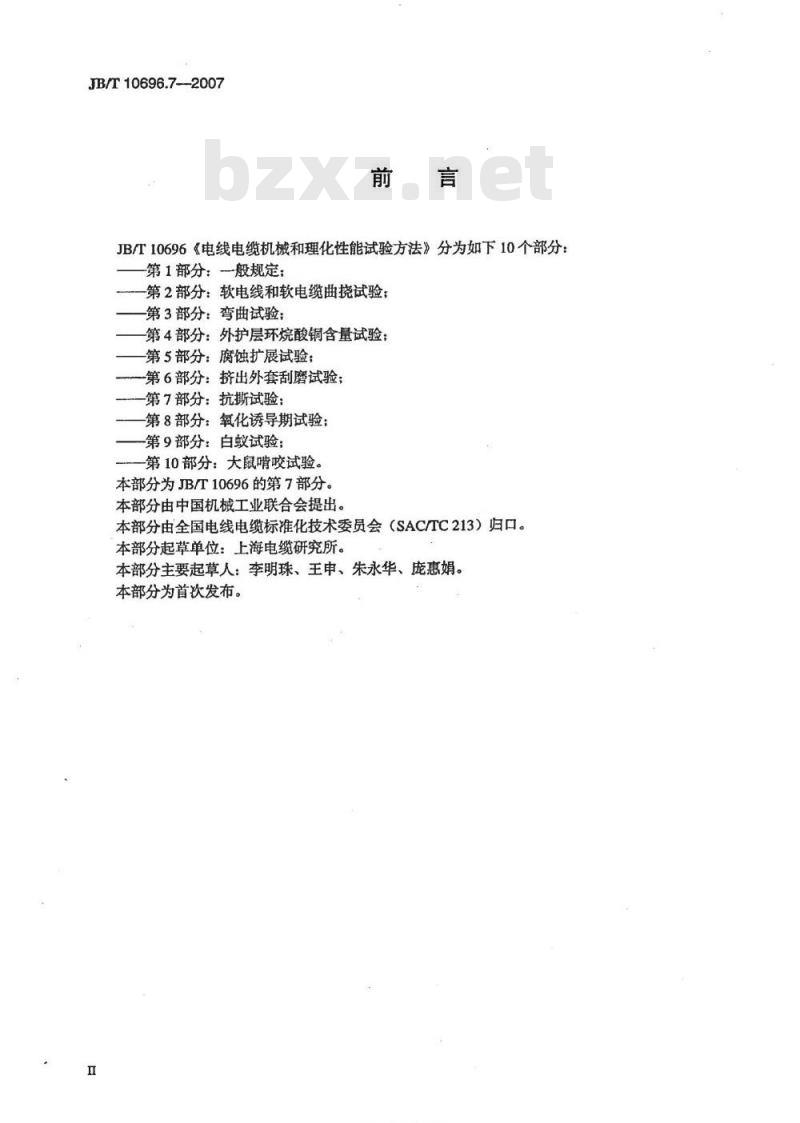

JB/T10696《电线电缆机械和理化性能试验方法》分为如下10个部分：第1部分：一般规定；
第2部分：软电线和软电缆曲挠试验；第3部分：弯曲试验；
第4部分：外护层环烷酸铜含量试验第5部分：腐蚀扩展试验；
-第6部分：挤出外套刮磨试验；第7部分：抗撕试验：
第8部分：氧化诱导期试验：
第9部分：自蚁试验；
第10部分：大鼠啃咬试验。
本部分为JB/T10696的第7部分。本部分由中国机械工业联合会提出。本部分由全国电线电缆标准化技术委员会（SAC/TC213）归口。本部分起草单位：上海电缆研究所。本部分主要起草人：李明珠、王申、朱永华、庞惠娟。本部分为首次发布。
电缆情缘

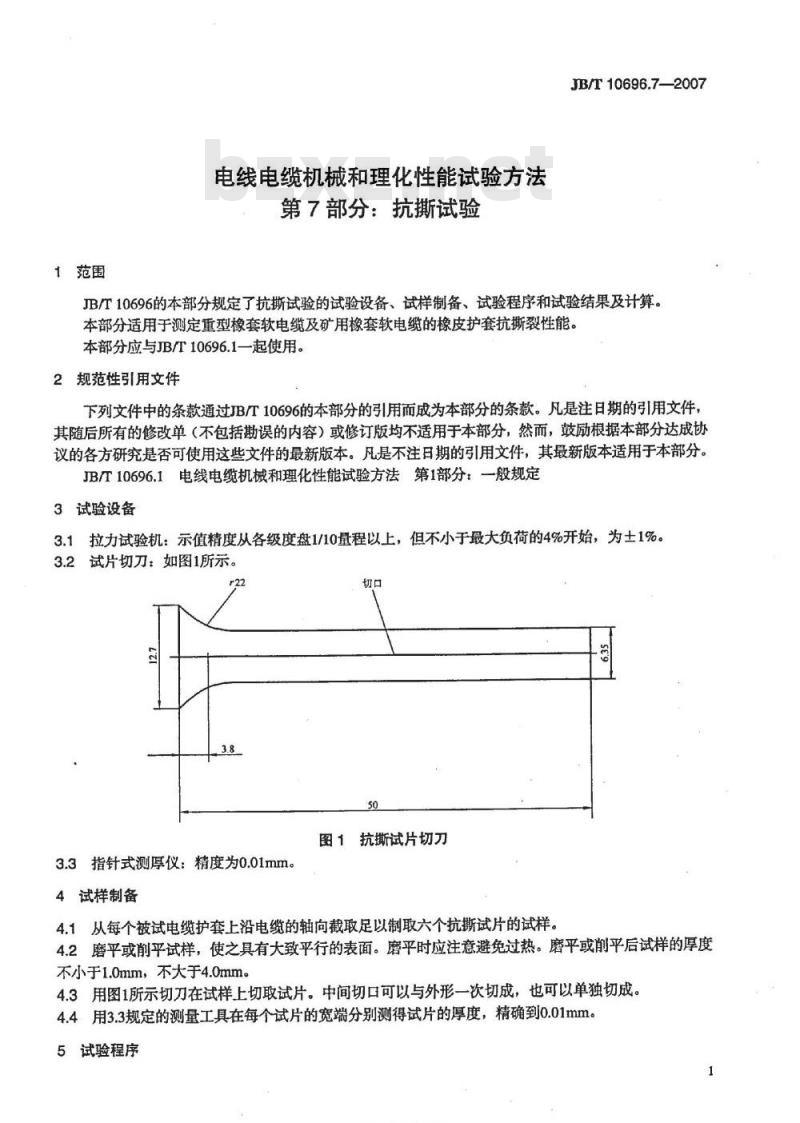

1范围wwW.bzxz.Net
电线电缆机械和理化性能试验方法第7部分：抗撕试验
JB/T10696.7—2007
JB/T10696的本部分规定了抗撕试验的试验设备、试样制备、试验程序和试验结果及计算。本部分适用于测定重型橡套软电缆及矿用橡套软电缆的橡皮护套抗撕裂性能。本部分应与JB/T10696.1一起使用。2规范性引用文件
下列文件中的条款通过JB/T10696的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。JB/T10696.1电线电缆机械和理化性能试验方法第1部分：一般规定3试验设备
3.1拉力试验机：示值精度从各级度盘1/10量程以上，但不小于最大负荷的4%开始，为士1%。3.2试片切刀：如图1所示。
3.3指针式测厚仪：精度为0.01mm。4试样制备
图1抗撕试片切刀
4.1从每个被试电缆护套上沿电缆的轴向截取足以制取六个抗撕试片的试样。4.2磨平或削平试样，使之具有大致平行的表面。磨平时应注意避免过热。磨平或削平后试样的厚度不小于1.0mm，不大于4.0mm。
4.3用图1所示切刀在试样上切取试片。中间切口可以与外形一次切成，也可以单独切成。4.4用3.3规定的测量工具在每个试片的宽端分别测得试片的厚度，精确到0.01mm。5试验程序
电缆情缘
JB/T10696.7—2007

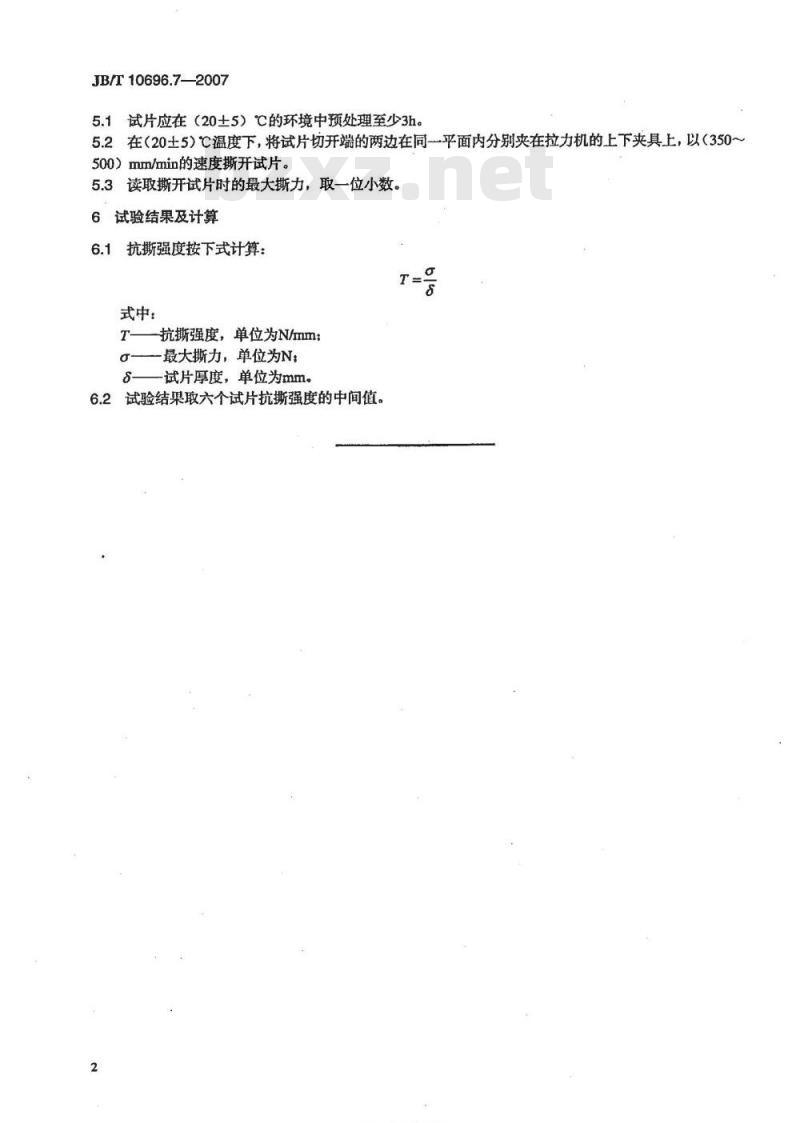

试片应在（205）℃的环境中预处理至少3h。5.2在（20土5）℃温度下，将试片切开端的两边在同一平面内分别夹在拉力机的上下夹具上，以（350～500）mm/min的速度撕开试片。
5.3读取撕开试片时的最大撕力，取一位小数。6试验结果及计算
抗撕强度按下式计算：
式中：
T抗撕强度，单位为N/mm：
g—最大撕力，单位为N；
8试片厚度，单位为mm。
6.2试验结果取六个试片抗撕强度的中间值。电缆情缘
