【机械行业标准(JB)】 电线电缆机械和理化性能试验方法 第3部分：弯曲试验

ICS29.060
备案号：19880-—2007

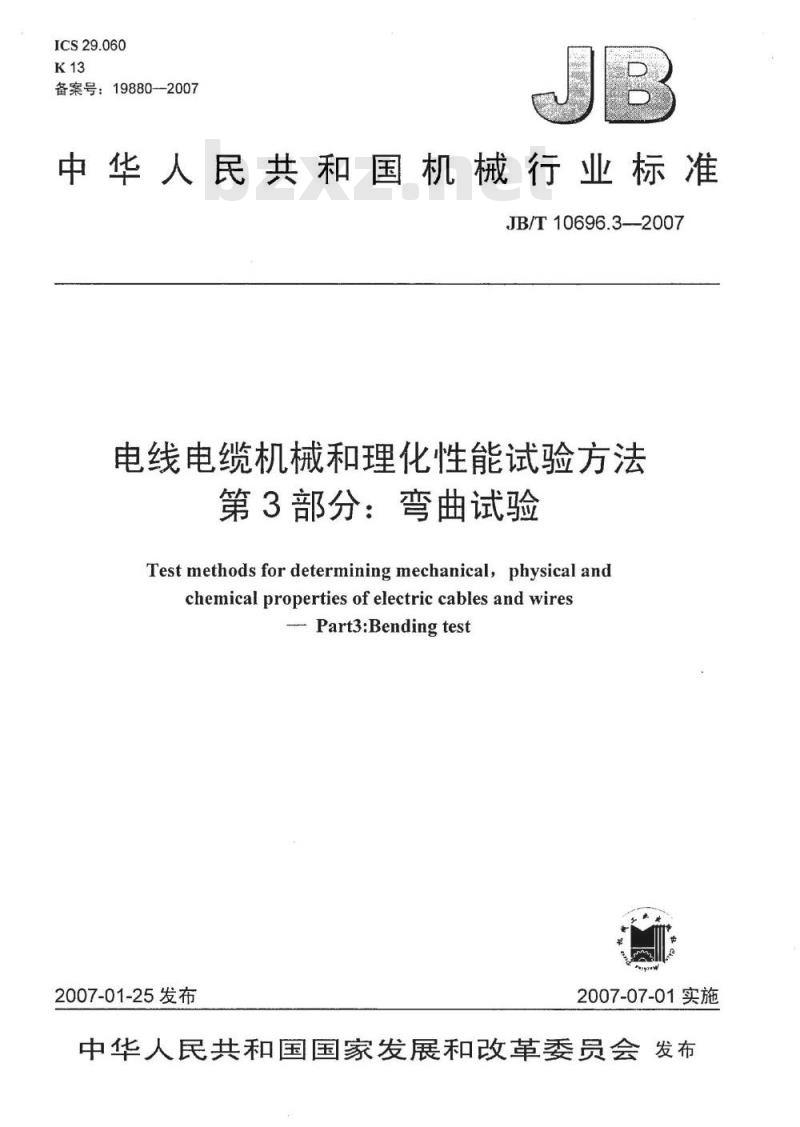

中华人民共和国机械行业标准
JB/T10696.3--2007
电线电缆机械和理化性能试验方法第3部分：弯曲试验
Test methods for determining mechanical, physical andchemical properties of electric cables and wiresPart3:Bending test
2007-01-25发布
2007-07-01实施
中华人民共和国国家发展和改革委员会发布前言

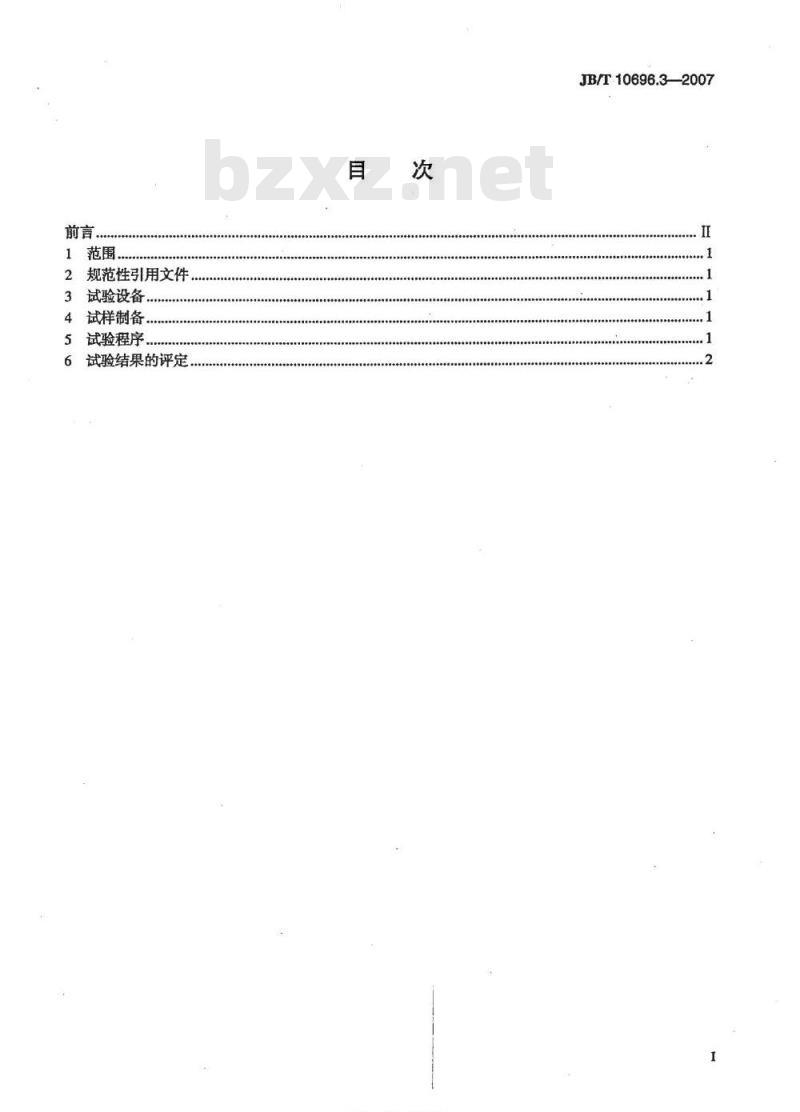

规范性引用文件
试验设备
试样制备
试验程序
试验结果的评定
电缆情缘
JB/T10696.3—2007
JB/T10696.3—2007

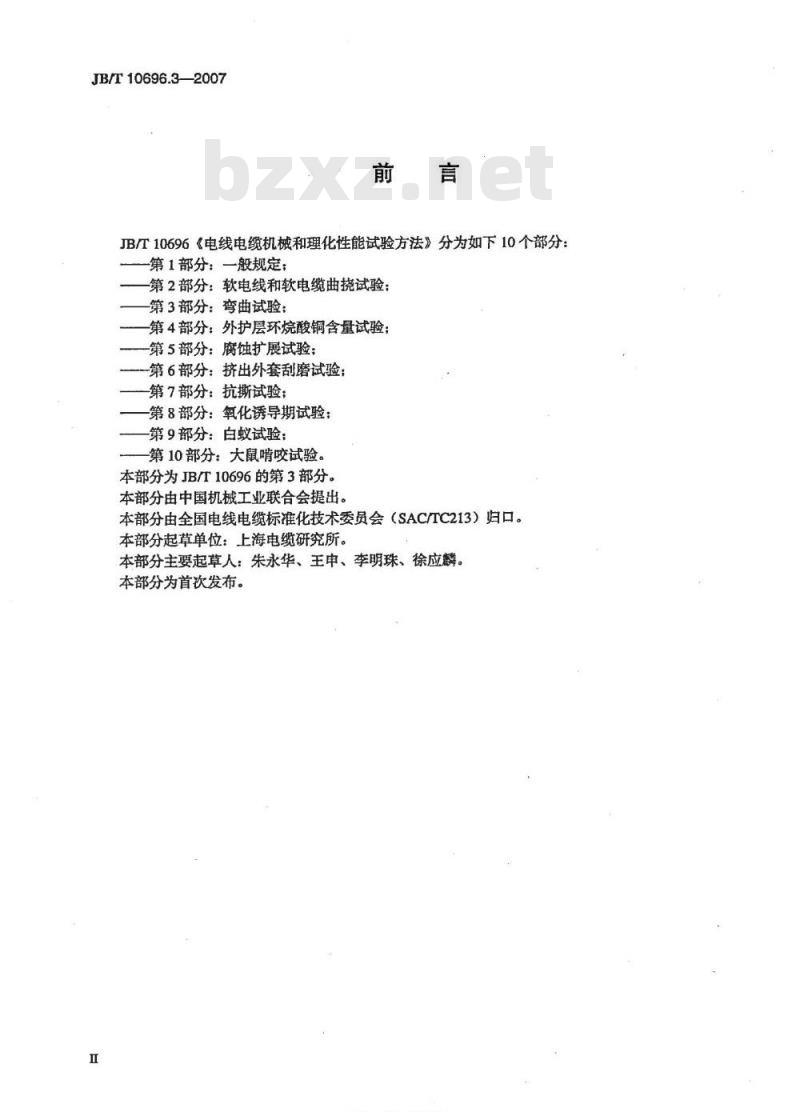

JB/T10696《电线电缆机械和理化性能试验方法》分为如下10个部分：第1部分：一般规定；
第2部分：软电线和软电缆曲挠试验：第3部分：弯曲试验：
第4部分：外护层环烷酸铜含量试验：第5部分：腐蚀扩展试验；
-第6部分：挤出外套刮磨试验；第7部分：抗撕试验；
-第8部分：氧化诱导期试验：
第9部分：白蚁试验：
第10部分：大鼠啃咬试验。
本部分为JB/T10696的第3部分。本部分由中国机械工业联合会提出。本部分由全国电线电缆标准化技术委员会（SAC/TC213）归口。本部分起草单位：上海电缆研究所。本部分主要起草人：朱永华、王申、李明珠、徐应麟。本部分为首次发布。
电缆情缘
1范围
电线电缆机械和理化性能试验方法第3部分：弯曲试验
JB/T10696.3—2007
JB/T10696的本部分规定了弯曲试验的试验设备、试样制备、试验程序和试验结果的评定。本部分适用于固定敷设用电缆的弯曲试验本部分应与JB/T10696.1起使用。2规范性引用文件
下列文件中的条款通过JB/T10696的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。JB/T10696.1电线电缆机械和理化性能试验方法第1部分：一般规定3试验设备
圆柱体。
4试样制备
以被试电缆为试样，其长度应能在表1规定直径的圆柱体上至少绕一圈。5试验程序
5.1弯曲试验应在（20士5）℃或按有关产品标准规定的温度下进行。5.2试验用圆柱体直径应符合表1或有关产品标准的规定。5.3电缆试样应围绕试验圆柱体匀速地卷绕一整圈，且此操作时间应不少于10s。然后将试样弄直，并在相反方向重复卷绕一整圈，再弄直，作为一次弯曲。5.4除非有关产品标准另有规定，在一般情况下，铝套电缆应进行两次弯曲，其他非铝套电缆应进行三次弯曲。
护套类型
金属护套
皱纹套
35kV及以上
25 (D+d)
30(D+d)
25(D+d)
圆柱体直径（土5%）
电力电缆
35kv以下
18(D+a)
15(D+d)
25(D+d)
20(D+d)
18(2.15D+d)
其他电缆
15(D+d)
非金属护套
20(D+d)
注1：D为金属套电缆标称外径或非金属套电缆标称外径：对于分相铅套电缆，D仅指一芯的铅套标称外径，单位为mm。注2：d为主导体标称直径，单位为mm。若主导体不是圆的，则按下式换算：d=1.13Vs
式中：
主导体标称截面积，单位为mm2：d'—换算所得主导体直径，单位为mm。电缆情缘
JB/T10696.3—2007

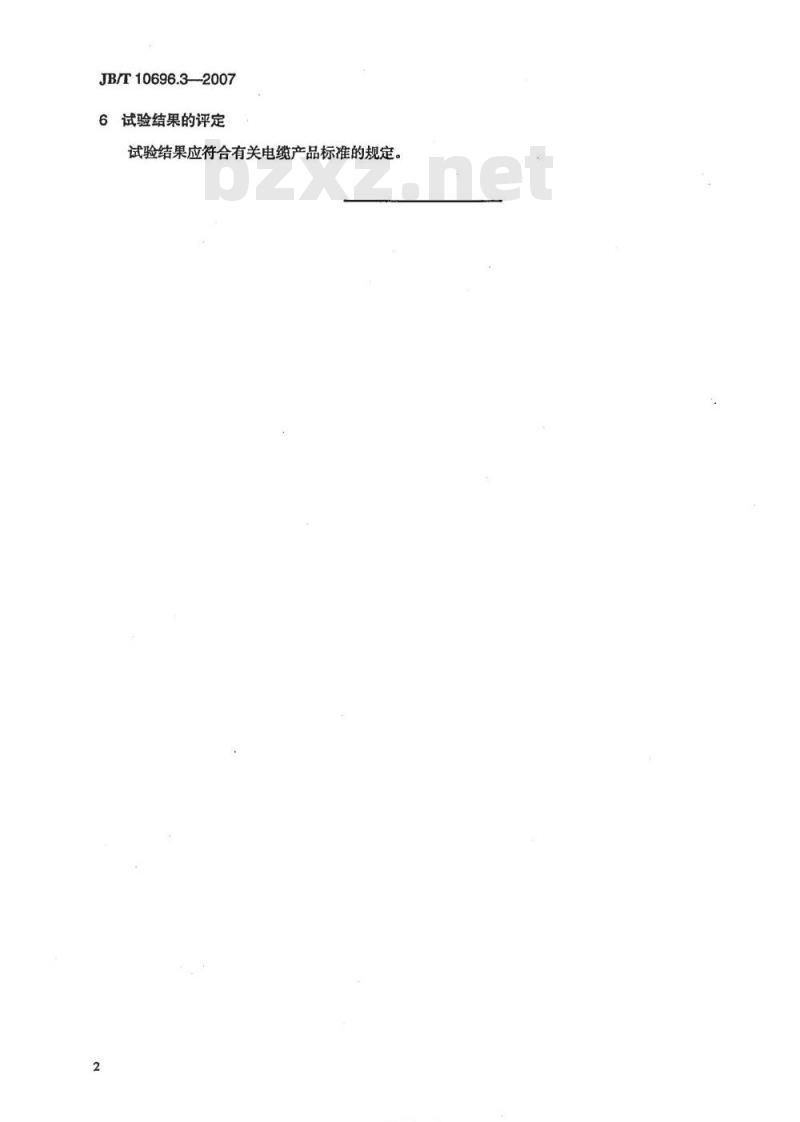

试验结果的评定下载标准就来标准下载网
试验结果应符合有关电缆产品标准的规定。电缆情缘
中华人民共和国
机械行业标准
电线电缆机械和理化性能试验方法第3部分：弯曲试验
JB/T10696.3—2007
机械工业出版社出版发行
北京市百万庄大街22号
邮政编码：100037
210mm×297mm?0.25印张·8千字2007年6月第1版第1次印刷
书号：151118266
网址：http://cmpbook.com编辑部电话：（010）88379779
直销中心电话：（010）88379693封面无防伪标均为盗版
版权专有
侵权必究
