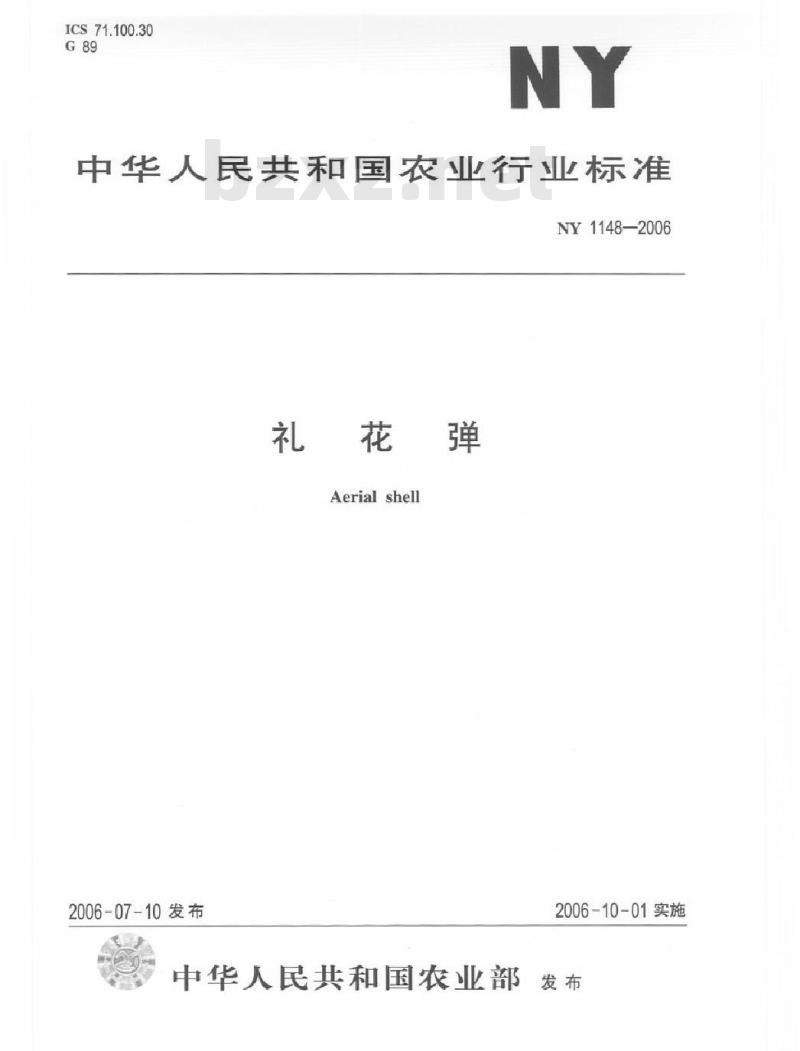

【农业行业标准(NY)】 礼花弹

ICS71.100.30
中华人民共和国农业行业标准
NY1148—2006
礼花弹
Aerial shell
2006-07-10发布
2006-10-01实施
中华人民共和国农业部

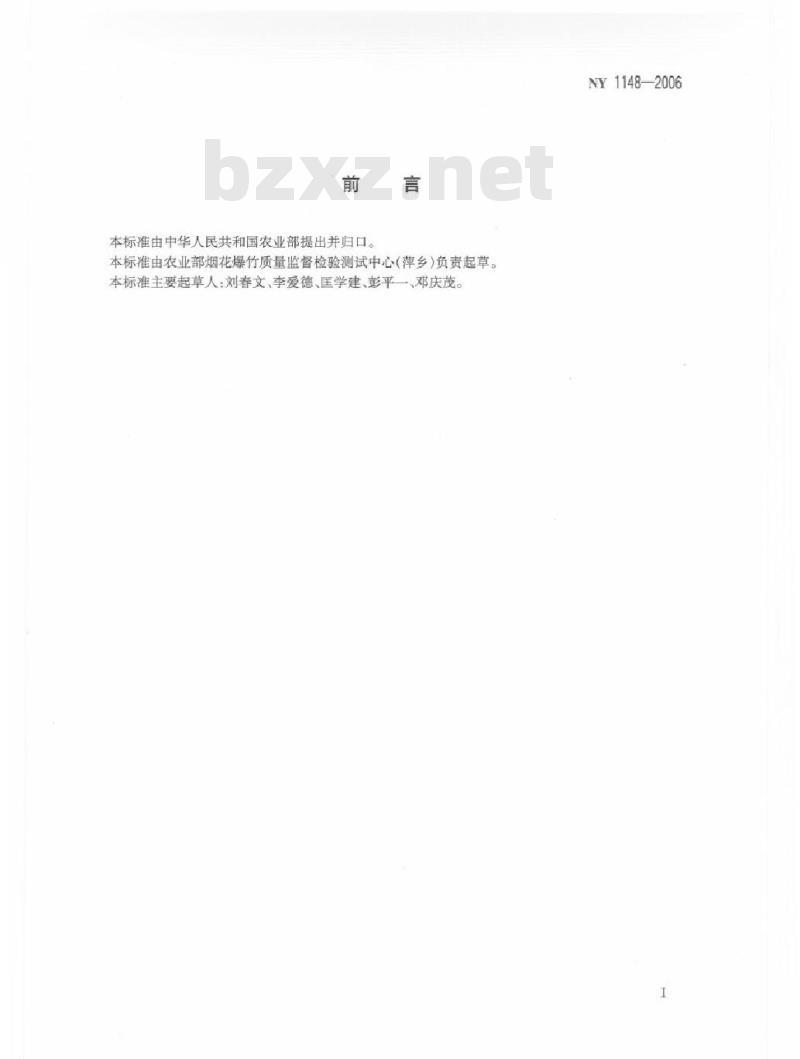

本标准由中华人民共和国农业部提出并归口。本标准由农业部烟花爆竹质量监督检验测试中心（萍乡）负责起草。本标准主要起草人：刘春文、李爱德、压学建、彭平一，邓庆茂。NY1148—2006

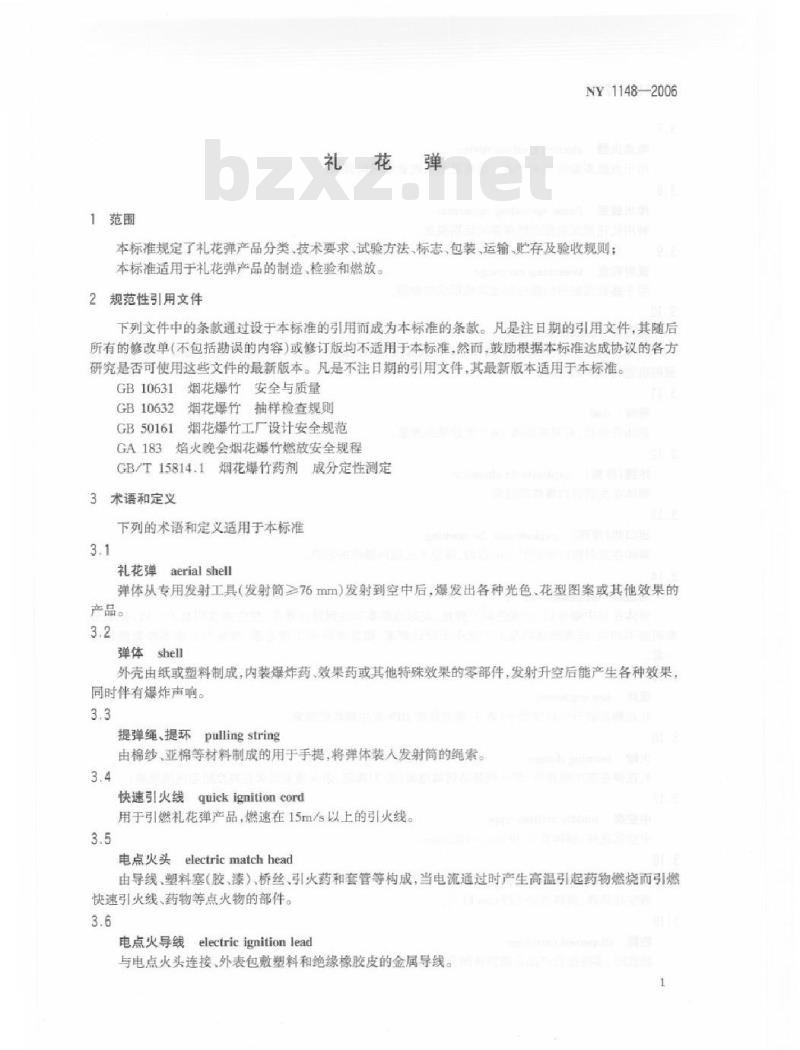

1范围
礼花弹
NY1148—2006
本标准规定了礼花弹产品分类、技术要求、试验方法、标志、包装、运输、贮存及验收规则；本标准适用于礼花弹产品的制造、检验和燃放。2规范性引用文件
下列文件中的条款通过设于本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB10631烟花爆竹安全与质量
GB10632烟花爆竹抽样检查规则
GB50161烟花爆竹工厂设计安全规范GA183焰火晚会烟花爆竹燃放安全规程GB/T15814.1烟花爆竹药剂成分定性测定3术语和定义
下列的术语和定义适用于本标准3.1
礼花弹
aerial shell
弹体从专用发射工具（发射筒76mm）发射到空中后，爆发出各种光色、花型图案或其他效果的产品。
弹体shell
外壳由纸或塑料制成，内装爆炸药、效果药或其他特殊效果的零部件，发射升空后能产生各种效果，同时伴有爆炸声响。
提弹绳、提环pulling string
由棉纱，亚棉等材料制成的用于手提，将弹体装人发射筒的绳紫。3.4
快速引火线quickignition eord用于引燃礼花弹产品，燃速在15m/s以上的引火线3.5
电点火头electricmatchhead
由导线、塑料塞（胶、漆）桥丝、引火药和套管等构成，当电流通过时产生高温引起药物燃烧而引燃快速引火线药物等点火物的部件。3.6
电点火导线electric ignition lead与电点火头连接、外表包散塑料和绝缘橡胶皮的金属导线。1
NY1148—2006

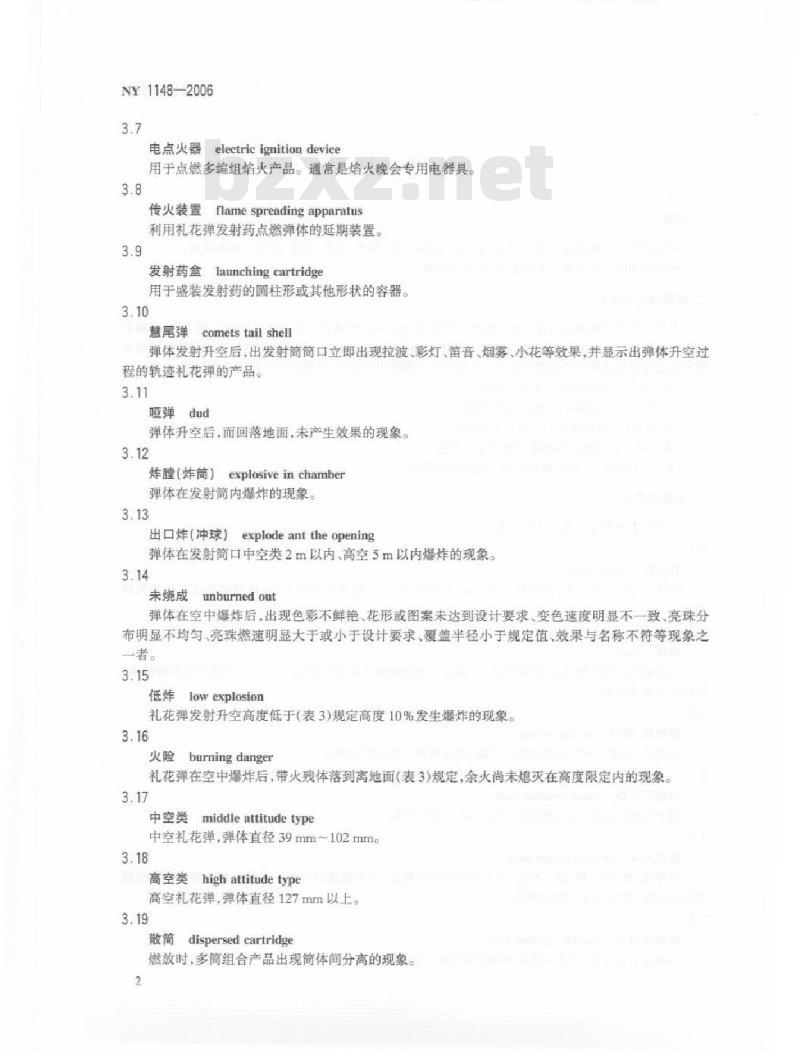

电点火器electricignition device用于点燃多编组焰火产品。通常是焰火晚会专用电器具。3.8
传火装置flame spreadingapparatus利用礼花弹发射药点燃弹体的延期装置。3.9
发射药盒launchingcartridge
用于盛装发射药的圆柱形或其他形状的容器。3.10
慧尾弹comets tail shell
弹体发射升空后，出发射筒筒口立即出现拉波、彩灯、笛音、烟雾、小花等效果，并显示出弹体升空过程的轨迹礼花弹的产品。
弹体升空后，而回落地面，未产生效果的现象。3.12
炸膛（炸筒）explosivein chamber弹体在发射筒内爆炸的现象。
出口炸（冲球）explodeanttheopening弹体在发射筒口中空类2m以内、高空5m以内爆炸的现象。3.14
未烧成unburned out
弹体在空中爆炸后，出现色彩不鲜艳、花形或图案未达到设计要求、变色速度明显不一致、亮珠分布明显不均匀、亮珠燃速明显大于或小于设计要求、覆盖半径小于规定值效果与名称不符等现象之一者。
低炸lowexplosion
礼花弹发射升空高度低于（表3）规定高度10%发生爆炸的现象。3.16
火险burningdanger
礼花弹在空中爆炸后，带火残体落到离地面（表3）规定，余火尚未熄灭在高度限定内的现象3.17
中空类middleattitudetype
中空礼花弹，弹体直径39mm~102mmc3.18
高空类high attitudetype
高空礼花弹，弹体直径127mm以上。3.19
散筒dispersed cartridge
燃放时，多简组合产品出现筒体间分离的现象。2

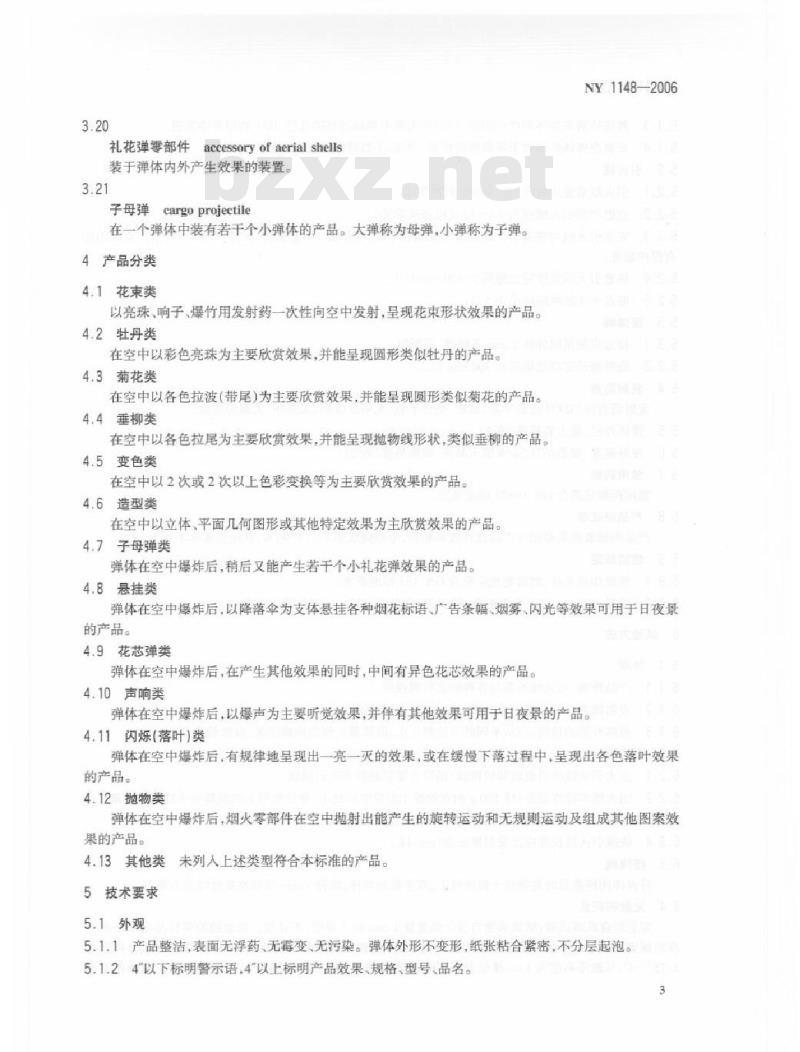

礼花弹零部件accessoryof aerial shells装于弹体内外产生效果的装置。3.21
子母弹cargoprojectile
在一个弹体中装有若干个小弹体的产品。大弹称为母弹，小弹称为子弹。4产品分类
4.1花束类
以亮珠、响子，爆竹用发射药一次性向空中发射，呈现花束形状效果的产品。4.2牡丹类
在空中以彩色亮珠为主要欣赏效果并能呈现圆形类似牡丹的产品4.3菊花类
在空中以各色拉波（带尾）为主要欣赏效果，并能呈现圆形类似菊花的产品。4.4垂柳类
在空中以各色拉尾为主要欣赏效果，并能呈现抛物线形状，类似垂柳的产品。4.5变色类
在空中以2次或2次以上色彩变换等为主要欣赏效果的产品。4.6造型类
在空中以立体，平面几何图形或其他特定效果为主欣赏效果的产品4.7子母弹类
弹体在空中爆炸后，稍后又能产生若干个小礼花弹效果的产品。4.8悬挂类
NY1148—2006
弹体在空中爆炸后，以降落金为支体悬挂各种烟花标语广告条帽，烟务、内光等效果可用于日夜景的产品。
4.9花芯弹类
弹体在空中爆炸后，在产生其他效果的同时，中间有异色花芯效果的产品。4.10声响类
弹体在空中爆炸后，以爆声为主要听觉效果，并伴有其他效果可用于日夜景的产品。4.11闪烁（落叶）类
弹体在空中爆炸后，有规律地呈现出一亮一灭的效果，或在缓慢下落过程中，呈现出各色落叶效果的产品。
4.12抛物类
弹体在空中爆炸后，烟火零部件在空中抛射出能产生的旋转运动和无规则运动及组成其他图案效果的产品。
4.13其他类未列人上述类型符合本标准的产品。5技术要求
5.1外观
5.1.1产品整洁，表面无浮药、无霉变、无污染。弹体外形不变形，纸张粘合紧密，不分层起泡。5.1.24以下标明警示语，4以上标明产品效果、规格、型号、品名。3
NY1148—2006
5.1.3弹体外表安装零部件应牢固、以吊环为准不得超过弹体直径，应不妨碍弹体发射。5.1.4安装在弹体外的效果零部件应牢固、合理，不妨碍弹体发射。5.2引火线
5.2.1引火线质量应符合GB19595标准要求5.2.2点燃产品引火线应在6s~12s（电点火除外）。5.2.3安全引火线与快速引火线接合部应捆扎牢固，能吊起100g重物，保持1min不脱落。点火引应有保护装置。
5.2.4快速引火线长度应比炮筒长150mm以上。5.2.5电点火头的电阻应小于52
5.3提弹绳
5.3.1拉力应能吊起弹体1min不脱落，不断绳。5.3.2提弹绳长度应比炮筒长300mm以上。5.4发射药盒
发射药盒应与球体粘贴牢固、紧密、吻合平整、无明显变形、无损坏、无漏药现象5.5弹体外径、最大装药量（表1)。5.6发射高度、覆盖半径、余火熄灭高度、偏斜角度（表2)。5.7禁用药物
禁用药物应符合GB10631标准规定。5.8产品烧成率
产品的燃放效果必领与产品设计效果相符，伞型烧成率不小于96%，其他烧成率不小于98%。5.9燃放规定
5.9.1燃放作业人员、燃放场地应符合GA183标准要求5.9.2内径102mm以下允许组合，限于25发以内，102mm以上禁止组合6试验方法
6.1外观
6.1.1产品外观，引火线外观与各种标志目测检验。6.1.2，发射筒内外径长度的检验按GB10631标准规定。6.1.3弹体外径的检验：应从不同的方位测三次，取其最大值为检验结果，读数精确到0.2mm6.2引火线
6.2.1点火引火线的引燃时间的检验：用符合要求的秒表进行测试，6.2.2引火线牢固性试验：将100的重物栓于安全引火线上，拿住纸引火线观察引火线是否脱落。6.2.3电点火头电阻的测定：用符合要求的万用表进行测试。6.2.4快速引火线长度应比发射筒长20mm以上。6.3提弹绳
将弹体同样重量的重物栓于提弹绳上，双手提起弹体，保持1min后观察提弹绳是否断裂。6.4发射药药盒
发射药盒跌落试验：纸袋承受自身2倍重量1min后不变形、不开裂。纸盒检验将样品呈水平状卡在机械臂上，自由落下到相应规格的发射简中，并且在发射筒底部垫上30mm厚的硬木板。弹径为1.75~4，从跌落高度为1m，弹径为5～8，跌落高度为1.4m。10\以上不做跌落试验。自由落下两4
次，观察样品，有无漏药，药盒是否破损6.5弹体外径、最大装药量
NY1148—2006
6.5.1用符合要求的计量器具分别从三个不同的方向测量弹体外径，取其最大值作为弹体外径。6.5.2含药量检验：将样品解剖，剔除引火线和杂物以及其他填充物，单个样品含量在100g以下，采用感量为0.5g天平称量：单个样品含药量在1000g以下，采用感量为1g的天平称量；单个样品含药量在1000g以上，用感量为5g的电子台称称量。6.6禁用药物
采用相关标准方法进行检测。
6.7燃放效果检验
目测或含仪器检查燃放产生的效果是否达到设计要求，发射高度、覆盖半径、余火熄灭高度、偏斜角度的试验用电脑摄像仪或相应的仪器进行检测。6.8烧成率的测定
将样品按规定数量，在平坦的试验场地燃放，发射后目测烧成多少个，计算烧成率。7验收规则
7.1缺陷类别细分见表3
7.2验收规则按GB10632规定执行。8标志、包装、运输、贮存
8.1标志
8.1.1产品标志符合GB10631中的规定外，还应标明厂址、电话、使用方法、未成年人禁止燃放、观赏距高。4以上礼花弹：“非专业人员、非专用器材禁止燃放”等警句；燃放说明中应有：图示说明，发射药盒必须朝筒底、严禁倒置：燃放前必须先将弹体安放在发射筒内，检查是否符合要求等内容。8.1.2内外包装、标志和外包装标志按GB10631规定执行。8.2运输按GB10631规定执行，遵守有关危险化学物品运输法规。8.3贮存：按GB10631规定贮存。5
NY1148—2006
1解条件
礼花弹解剖规则
应在单人单间A2级工房进行。操作者应为有经验的专业技术人员。弹体解方法
工作台应垫上能导静电的橡胶板，台上垫以相应的纸、竹、木底座防止弹体滚动。将锋利的刀口上水，在两半球接口处，从侧面小心割去外糊牛皮纸张，缓缓打开检查内部零部件取出药物进行理化检验。
3结果处理
剩余药物处理方法按GB11652中规定，及时进行消毁处理。表1
弹体外径、最大装药量
弹体外径
含药量（）
10 000
桂形内筒
以下为腺形弹体下载标准就来标准下载网
引火线
发射药盒
弹体外径、最大装药量
药物成分
燃放性能
发射高度、覆盖半径、余火熄灭高度、偏斜角度发射高度
≥160
≥250
覆盖半径
80-100
100~120
130~150
缺陷类别的划分
技术要求
试验方法
余火炮灭高度
缺陷名称
无招标、与规格不符
变形、组合类散筒
污染、霉变
霍变、破损、空引、鞘节
连接不牢固
>12秒
脱落断线
内径超尺寸、切口缩径
发射简长短不一，韧口不齐
弹体外径超差、超过最大药量
使用违禁药物
炸、火险、低炸、哑弹、冲球
NY1148—2006
偏斜角度
缺陷类别
发射高度不合格、点火引断火、烧成率不合格无警句、无提示语、无使用方法、无生产厂家、无生产日期，印剧有错误，字体不符合要求br
