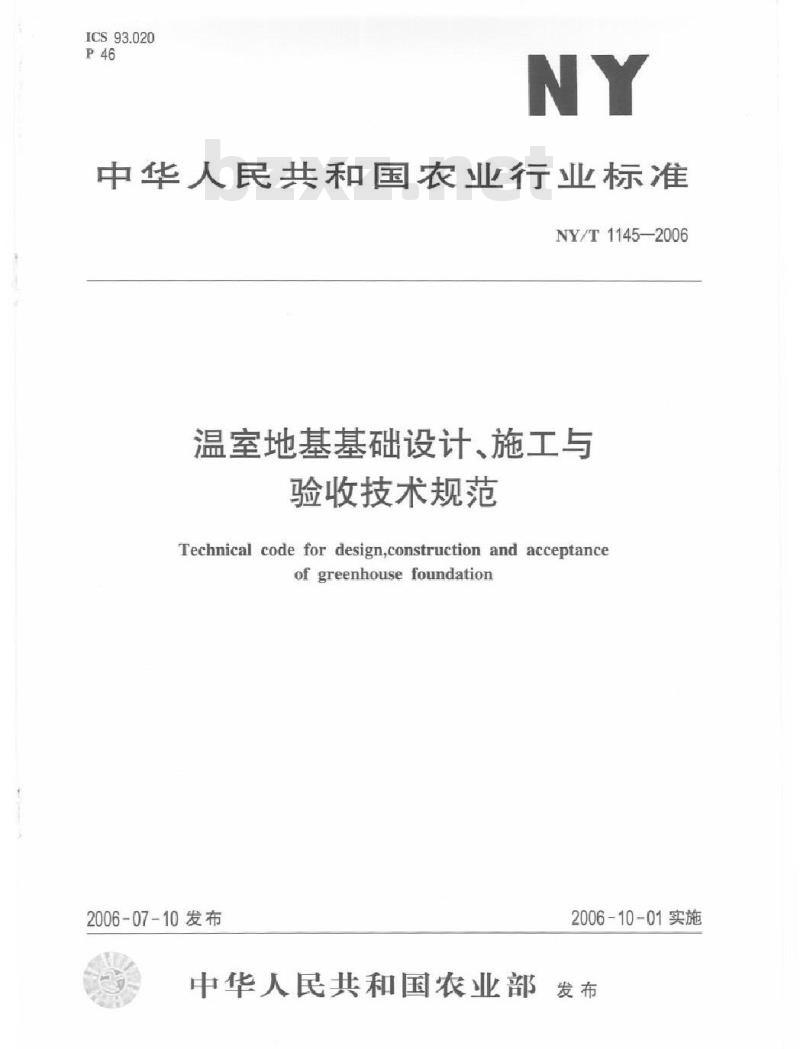

【农业行业标准(NY)】 温室地基基础设计、施工与验收技术规范

ICS93.020
中华人民共和国农业行业标准
NY/T1145—2006
温室地基基础设计、施工与
验收技术规范
Technical code for design,construction and acceptanceofgreenhousefoundation
2006-07-10发布
2006-10-01实施
中华人民共和国农业部

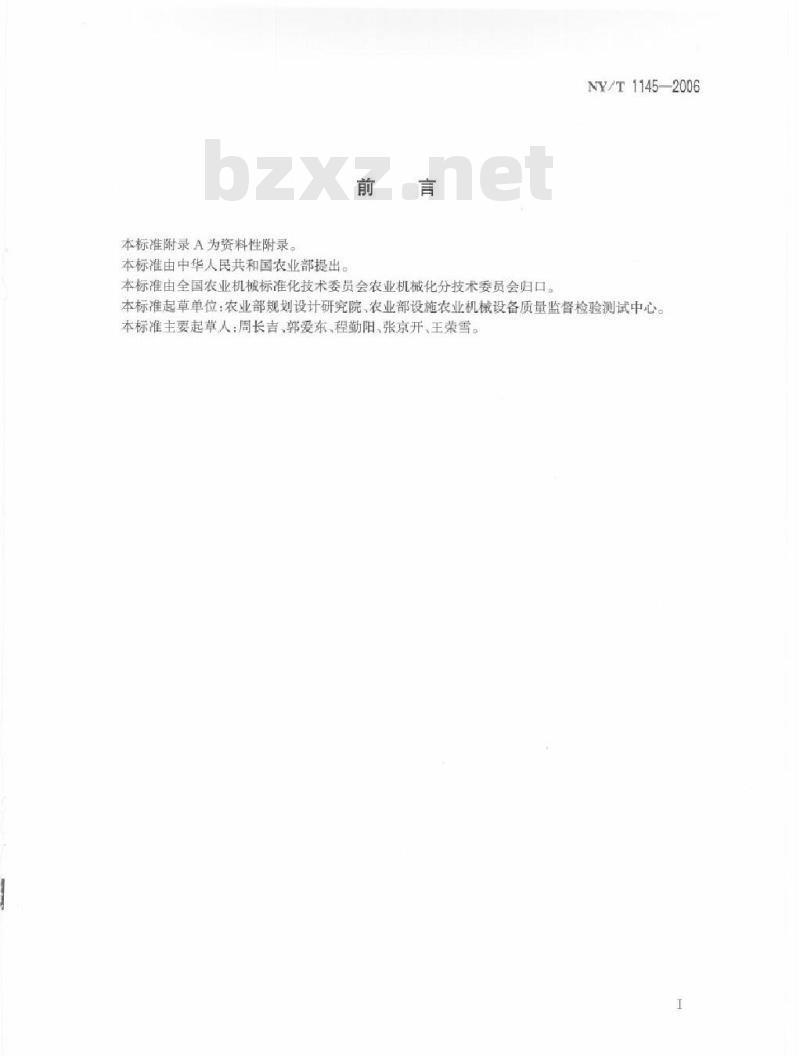

本标准附录A为资料性附录。
本标准由中华人民共和国衣业部提出。言
本标准由全国农业机械标准化技术委员会农业机械化分技术委员会归口。NY/T1145-—2006
本标准起草单位：农业部规划设计研究院、农业部设施农业机械设备质量监督检验测试中心。本标准主要起草人：周长吉、郭爱东，程勤阳、张京开、王荣雪。1范围

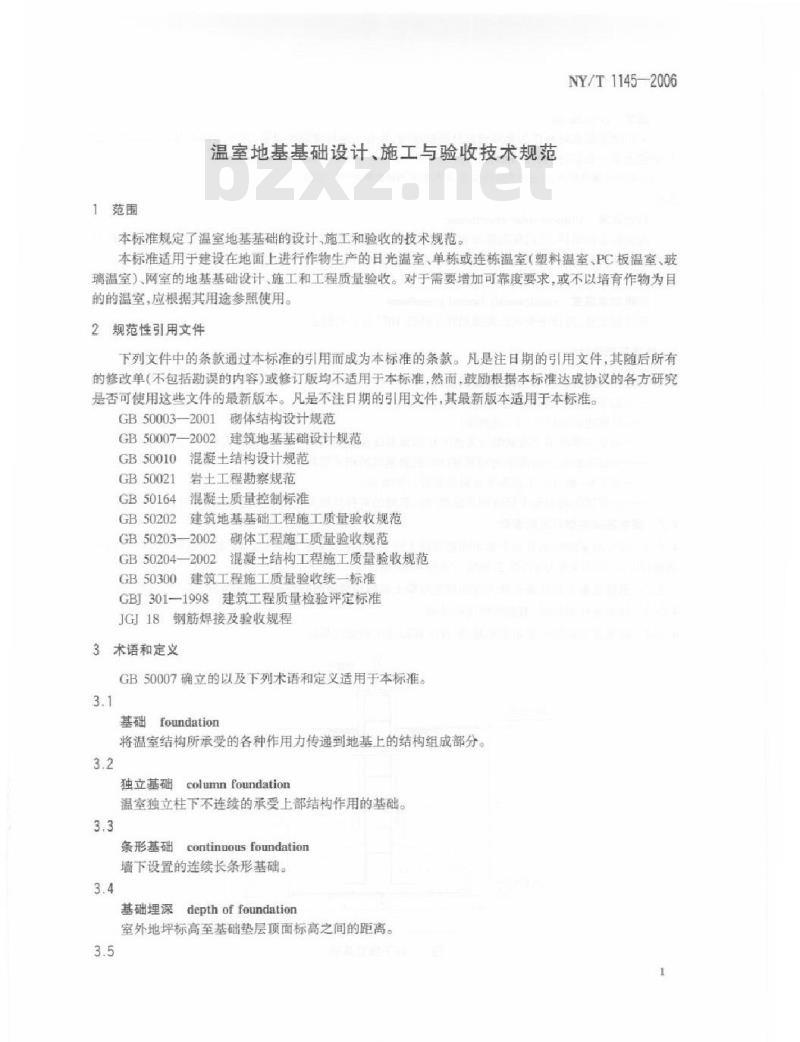

温室地基基础设计、施工与验收技术规范本标准规定了温室地基基础的设计施工和验收的技术规范NY/T1145—2006
本标准适用于建设在地面上进行作物生产的日光温室、单栋或连栋温室（塑料温室、PC板温室、玻璃温室）、网室的地基基础设计、施工和工程质量验收。对于需要增加可靠度要求，或不以培育作物为目的的温室，应根据其用途参照使用。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB50003—2001砌体结构设计规范GB50007—2002建筑地基基础设计规范GB50010
GB50021
GB50164
GB50202
混凝土结构设计规范
岩土工程勘察规范
混凝土质量控制标准
建筑地基基础工程施工质量验收规范GB50203—2002砌体工程施工质量验收规范GB50204—2002混凝土结构工程施工质量验收规范GB50300
建筑工程施工质量验收统一标准GBI301—1998建筑工程质量检验评定标准JGJ18钢筋焊接及验收规程
3术语和定义
GB50007确立的以及下列术语和定义适用于本标准。3.1
基础foundation
将温室结构所承受的各种作用力传递到地基上的结构组成部分3.2
独立基础column foundation
温室独立柱下不连续的承受上部结构作用的基础。3.3
条形基础continuousfoundation墙下设置的连续长条形基础。
基础埋深depthof foundation
室外地坪标高至基础垫层顶面标高之间的距离。3.5
NY/T1145—2006
温室greenhouse
采用透光覆盖材料作为全部或部分围护结构，具有一定环境调控设备，用于抵御不良天气条件保证作物能正常生长发育的农用建筑。注：按屋面覆盖材料，温室分为玻璃温室、塑料温室和聚碳酸酯（PC)板温室。3.6
日光温室Chinese solargneenhouse由保温蓄热墙体，北向保温屋面和南向采光屋面构成的以太阳能为主要能源，夜间采用保温材料对采光屋面外覆盖保温，主要进行越冬作物生产的单屋面温室。3.7
连续加温温室continuouslyheatedgreenhouse有加温设施，能使冬季室内温度始终保持在10℃以上的温室。4地基基础设计
4.1温室地基基础设计之前应具备的资料温室建设区域内场地的工程地质勘察报告；温室建筑设计平，立、剖面图；温室主体结构在荷载组合条件下作用到基础顶面的内力大小与作用方式的相关资料；与温室相距3m范围内相邻建（构）筑物基础的相关资料；温室水、暖、电、工艺等专业对基础设计的要求；温室建设场地地下管线和其他建（构）筑物的资料及相关单位对其保留或处理的意见。4.2温室基础类型与选择原则
4.2.1适合温室结构的基础主要为钢筋混凝土独立基础和无筋扩展条形基础，其表现形式有柱下独立基础（图1）、柱下条形基础（图2）和墙下条形基础（图3）。4.2.2钢筋混凝土独立基础分为现浇钢筋混凝土基础和预制钢筋混凝土基础两种。4.2.3地质条件很差时，温室可使用桩基础。4.2.4温室墙下基础宜采用条形基础，柱下基础宜采用独立基础。颈理件
地坪标高
基础底面标高

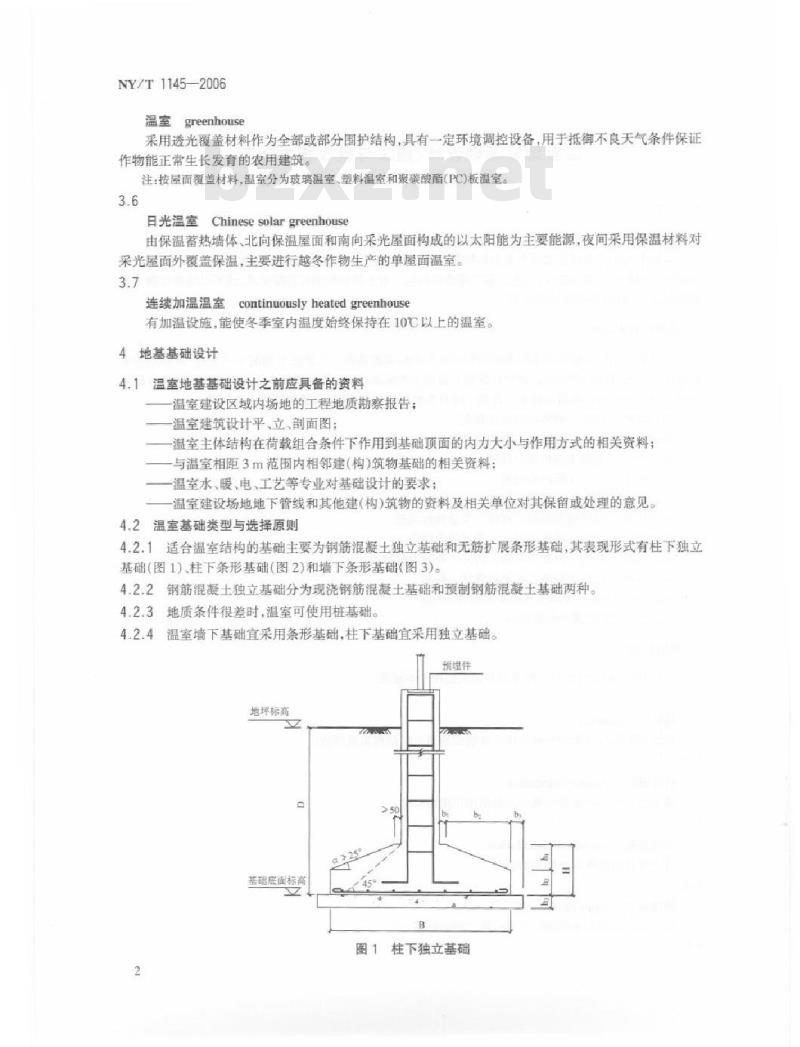

图1柱下独立基础
室外地坪
室外地坪

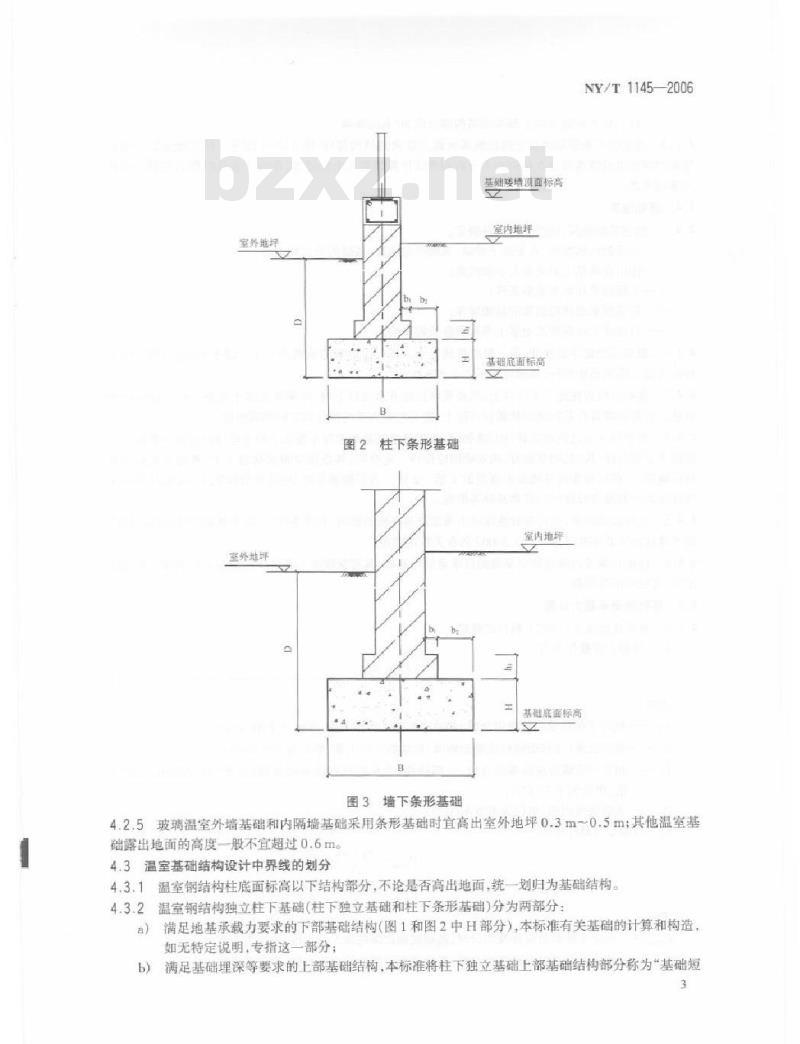

图2柱下条形基础
图3墙下条形基础
基础矮墙项面标高
室内地辉
基础底面标高
室内地坪
基础底面标高
NY/T1145—2006
4.2.5玻璃温室外墙基础和内隔墙基础采用条形基础时宜高出室外地坪0.3m~0.5m：其他温室基础露出地面的高度般不宜超过0.6m。4.3温室基础结构设计中界线的划分4.3.1温室钢结构柱底面标高以下结构部分，不论是否高出地面，统一划归为基础结构，4.3.2温室钢结构独立柱下基础（柱下独立基础和柱下条形基础)分为两部分：a）满足地基承载力要求的下部基础结构（图1和图2中H部分），本标准有关基础的计算和构造，如无特定说明，专指这一部分；b)
满足基础理深等要求的上部基础结构，本标准将柱下独立基础上部基础结构部分称为“基础短3
NY/T1145—2006
柱”，柱下条形基础上部基础结构部分称为“基础矮墙”。4.3.3温室墙下条形基础仅指满足地基承载力要求的结构部分（图3中H部分），埋在地面以下满足基础埋深要求的结构部分在结构内力分析和强度计算时并入墙体考虑，在施工验收时作为隐蔽工程并人基础考虑。
4.4基础埋深
4.4.1温室基础理深，应按下列条件确定：温室的结构类型、有无地下设施、基础所在位置、基础的形式和构造；作用在地基上的荷载大小和性质；工程地质和水文地质条件：
相邻温室或建构筑物的基础理深：当地冻士层深度及地基士冻胀和融陷的影响，4.4.2温室基础应尽量浅埋，但一般应埋到老土。当上层地基的承载力大于下层土时，宜利用上层土作持力层。除岩石地基外，基础埋深不宜小于0.5mo4.4.3基础宜理置在地下水位以上，当必须理在地下水位以下时，应采取地基土在施工时不受扰动的措施。当基础理埋置在易风化的软质岩石层上，施工时应在基坑挖好后立即铺筑垫层。4.4.4当存在3m之内相邻建（构）筑物时，新建温室的基础埋深不宜大于原有建（构）筑物的基础。当埋深大于原有建（构）筑物基础时，两基础间应保持一定净距，其数值应根据荷载大小、基础形式和土质情况确定，一般取相邻两基础底面高差的1倍一2倍。当不能满足时，应采取分段施工，设临时加固支撑或加固原有温室或建（构）筑物基础等措施。4.4.5连续加温温室，室内基础理深可不考虑地基冻胀的影响，其他条件下，冻土地基的基础埋深应依温室建设地区的标准冻深按GB50007的有关规定确定。4.4.6连接外墙或内隔墙独立基础的自承重结构基础，其埋深除冻土条件下应满足GB50007有关规定外，其他可不受限制。
4.5基础底面承载力计算
4.5.1基础底面压力，可按下列公式确定：a当轴心荷载作用时
式中：
Pa-G+F
相应于荷载效应标准组合时，基础底面的平均压力值，单位为千帕(kPa)；P
基础自重（含基础短柱或基础矮墙）和基础上的土重，单位为千牛（kN)：（1)）
相应于荷载效应标准组合时，上部结构（含基础短柱或基础矮墙）传至基础顶面的竖向力值，单位为千牛(kN)；
基础底面面积，单位为平方米（m2）。b）当偏心荷载作用时
Pkmnin
式中：
F+G_MA
相应于荷载效应标准组合时，基础底面边缘的最大压力值，单位为千帕(kPa)；相应于荷载效应标准组合时，基础底面边缘的最小压力值，单位为千帕（kPa)；(2)
（3）
NY/T11452006
一相应于荷载效应标准组合时，作用于基础底面的弯矩值，单位为千牛米（kN·m）：W
基础底面的抵抗矩，单位为立方米（m2）。4.5.2对条形基础，当上部荷载为均匀线荷载时，基础底面计算长度可沿长度方向取1m长为计算单位，底面积A=1×B；当上部荷载为集中作用力时（柱下条形基础），基础底面计算长度为集中力两侧相邻集中力中点之间的距离，如图4,基础底面积A=B×（L1+L2)/2。4.5.3承重墙（柱）下的基础宽度不应小于500mmg4.5.4
基础底面压力，应符合以下要求：a）当轴心荷载作用时，P，不得大于修正后的地基承载力特征值于a.注：斤，按GB500072002第5.2.4条、第5.2.5条和第5.2.6条的规定确定。b）当偏心荷载作用时，应同时满足P不大于f和P不大于1.2两个条件4.5.5当温室地基受力范围内有软弱下卧层时，应验算其强度，按照GB50007-2002第5.2.7条规定计算。
4.5.6温室地基可不作变形验算。La/2
图4温室柱下条形基础底面计算长度4.6基础设计bzxz.net
4.6.1结构计算中，基础短柱和基础矮墙作为主体结构受力柱的一部分，并人主体结构进行内力分析。4.6.2基础短柱根据4.6.1荷载效应设计组合值下的内力分析结果按GB50010进行配筋和强度计算。
4.6.3基础矮墙根据4.6.1荷载效应设计组合值下的内力分析结果按GB50003进行强度校核，并对上部钢柱作用处进行局部受压承载力验算。4.6.4基础顶面压力为根据4.6.1荷载效应标准组合值下的内力计算中基础短柱，基础矮墙或墙体下表面的反作用力。
4.6.5基础底面积根据本标准第4.5条有关规定计算确定。4.6.6钢筋混凝土独立基础根据GB50007—2002第8.2.7条有关规定计算4.6.7
砌体结构条形基础设计按照GB50003—2001第5章的规定计算。强度不得低于表1的要求。表1温室基础砌体所用材料的最低强度等级基主的潮湿程度
稍潮湿
很潮湿
含水饱和
烧结普通砖、蒸压灰砂砖
严察地区
一般地区
混凝士
山区地基应参照GB50007-2002第5.4.2条规定考虑边坡稳定。材
水泥砂浆
NY/T1145—2006
4.6.9直接建造在岩石地基上的温室基础设计按照GB5007一2002第8.6节有关规定计算。4.6.10温室基础设计可不进行抗震计算，但抗震设防烈度在7度以上地区，应考虑抗震构造措施。4.7基础构造要求
4.7.1混凝土和钢筋
用于温室基础结构的混凝土和钢筋应满足下列要求：混凝土强度等级：扩展基础不宜低于C20：无筋扩展基础不宜低于C15垫层一般取C10，厚度不应小于70mmg
混凝土保护层厚度：有垫层时不小于40mm，无垫层时不小于70mm钢筋：基础底板受力钢筋的直径不小于8mm，间距不宜大于200mm，也不宜小于100mm；基础圈梁和基础短柱内受力钢筋直径不小于10mm，箍筋直径不宜小于6mm纵向受拉钢筋的锚固长度根据钢筋强度和混凝土等级按表2采用。纵向受力钢筋的焊接接头应相互错开。钢筋焊接接头连接区段的长度为35d（d为纵向受力钢筋的较大直径）且不小于500mm。温室基础纵向受力钢筋的配筋率不得小于0.2%（按全截面面积计算）。表2纵向受拉钢筋的锚固长度
钢筋种类
HPB235
HRB335
HRB400、RRB400
注：1.HPB235缎钢筋的末端应做180°弯钩2.d为纵向受力钢筋的较大直径。472无筋扩展基础
混摄土强度等级
4.7.2.1用砖石、毛石混凝土、混凝土、灰土和三合土等材料建造的无筋扩展基础，截面大小应满足最大刚性角要求，或宽高比不超过允许值，宽高比的允许值按基础材料及基底压力大小而定，见表3。无筋扩展基础的理论截面应按刚性角放坡，为施工方便，常做成阶梯形。分阶时每一台阶均应保证刚性角要求。当根据刚性角的要求，基础所需高度超过埋深时，或基础顶面离地面不足100mm时应加大理深，或改用扩展基础。
表3无筋扩展基础台阶宽高比允许值基础材料
混凝土基础
毛石混凝土基础
砖基础
毛石基础
灰土基础
C15混凝土
C15混凝土
质量要求
砖不低于MU10、砂浆不低于M5
砂浆不低手MS
体积比为3:7或2:8的灰土，其最小干密度：粉土1.55t/m
粉质黏±1.50/m
黏±1.45t/m
台阶宽高比允许值
200100基础材料
三合土基础
质量要求
体积比为1:2:4-1:3:6
表3（续）
（石灰砂：骨料），每层约虚铺220mm，夯至150mmP≤100
注：1.P.为荷载效应标准组合时基础底面处的平均压力值，单位为千帕(kPa)；2.阶梯形毛石基础的每阶伸出宽度，不宜大于200mm3、当基础由不同材料叠合组成时，应对接触部分作抗压验算。无筋扩展基础底面的宽度（如图5），应符合下式要求：4.72.2
B≤6+2b+2Htang
式中：
基础底面宽度，单位为米，m：
基础顶面的面体宽度，单位为米，m；基础高度，单位为米，m；
基础台阶宽高比的允许值，可按表3选用。NY/T1145-2006
台阶宽高比允许值
100设计地坪标高
图5无筋扩展基础构造示意图
4.7.3室内钢筋混凝土独立基础
4.7.3.1现浇钢筋混囊土基础
2004.7.3.1.1现浇钢筋混凝土独立基础的形式一般采用锥形和阶梯形。基础尺寸应为50mm的倍数，承受轴心荷载时一般为正方形，承受偏心荷载时，一般采用矩形，其长宽比一般不大于1.5，最大不超过2。4.7.3.1.2锥形基础可做成一阶（图6）或两阶（图7），根据坡角（a25°）的限值与基础总高度（H）面定，其边缘高度hz不宜小于200mm，也不宜大于500mmg4.7.3.1.3阶梯形基础（图8）的阶数，一般不多于二阶，其阶高一般为200mm~300mm。当H<300mm为一阶，H=300mm~900mm为二阶，基础下阶以b≤1.75hz为宜，二阶以b/h≤1为宜。当基础长短边相差过大时，短边方向可减少一阶。4.7.3.2预制钢筋混凝土柱基础
NY/T1145—2006
地坪标高
基础底面标高
地坪标高
基础底面标高
预理件
图6一阶锥形基础
预理件
图7三阶锥形基础
预制钢筋混凝土基础有两种型式：基础与基础短柱一体预制，如图9；基础短柱预制后捕入现浇素混凝土基础中，如图10。
4.7.3.2.1基础短柱截面一般为200mm×200mm，不宜小于150mm×150mm，柱长不宜超过1500mm，柱内构造纵向配筋不得小于4$10mm，箍筋直径不得小于6mm，间距不得大于200mm；4.7.3.2.2钢筋混凝土基础与基础短柱一体预制时，基础下应有基础垫层，垫层厚度不宜小于70mm，垫层混凝土强度等级不得小于C10，垫层伸出基础部分b3应满足刚性角要求（bs/h3满足表3的规定)；
4.7.3.2.3钢筋混凝土基础短柱独立预制后插人现浇素混凝土基础时，现浇混凝土强度不得低8
预理件
图8阶梯形基础
NY/T1145—2006
地坪标商
革础底面标高
于C20，截面一般为600mm×600mm的正方形或直径为600mm的圆柱形，不得小于500mm×500mm（或直径500mm），预制钢筋混凝土短柱插人现浇混凝土中的深度不宜小于300mm，柱下混凝土厚度h，不得小于100mm，如图10。基短柱顶面标高
室外地坪标高
础庭面标高
图9基础与基础短柱一体预制
4.7.4柱间独立柱基础的连接
4.7.4.1平行于屋脊方向水平荷载的作用通过柱间垂直支撑传给基础，使连接斜撑的柱基受力增大为防止其倾覆，连接斜撑的两相邻柱基须相互连接在一起，将水平荷载分配到两个柱基上，减少单根柱基的受力。柱基础有效的连接方式如下：9
NY/T1145—2006
基础短柱
桂基础顶面标高
（铜柱底面标高）
室内地坏
基砖底面标高
图10基础短柱预制后插入现浇混凝土中一用刚性拉（压）杆或拉筋连接于柱基部：一用现浇钢筋混凝土联系梁连接。4.7.4.2在采用预制混凝土柱基时，柱间支撑宜用钢拉杆。4.7.4.3一般连接斜支撑独立柱基础要比常规内部独立柱基础大，具体柱基尽寸根据土壤力学性能按本标准第4.6条计算。但如果温室内斜撑数符合表4的要求，连接斜支撑的独立柱基础可做成与常规内部独立柱基础相同。
表4垂直斜撑数与温室脊长的关系温室脊长.m
小于(含)
注：温室脊长超过100m时，应在中部设伸缩缝，温室按两个独立单元计算，4.7.5室外独立基础
最少垂直
斜撑数量
般用于支撑开窗机构或外遮阳的钢柱。基础顶面预留埋件，与上部钢柱焊接或螺栓连接。设计方法同室内独立基础，但基础理深必须按室外条件考虑。4.8基础与上部结构的连接
4.8.1基础与温室上部结构连接分铰接（柱脚仅承受轴心压力和水平剪力）和固接（除承受轴心压力和水平剪力外，还要承受弯矩）。无论铰接或固接，基础与上部钢柱的连接均应预留钢埋件，理件断面大小根据其传递力，即钢结构施加到基础上力的大小计算确定。4.8.2基础中预留的埋件可以是螺栓、钢管或钢板/钢筋焊接件，下部理进混凝土基础（或圈梁），上部露出基础表面。
4.8.3埋件为螺栓时规格不小于M10；理件为钢板时厚度不小于6mm，钢板尺寸应保证周边比上部连接柱底板超出至少30mm：传递弯矩的预埋钢管要保证上部钢柱插入埋件的有效深度不小于埋件外管10
