【农业行业标准(NY)】 建材产品生产中工业废渣掺加量测定方法

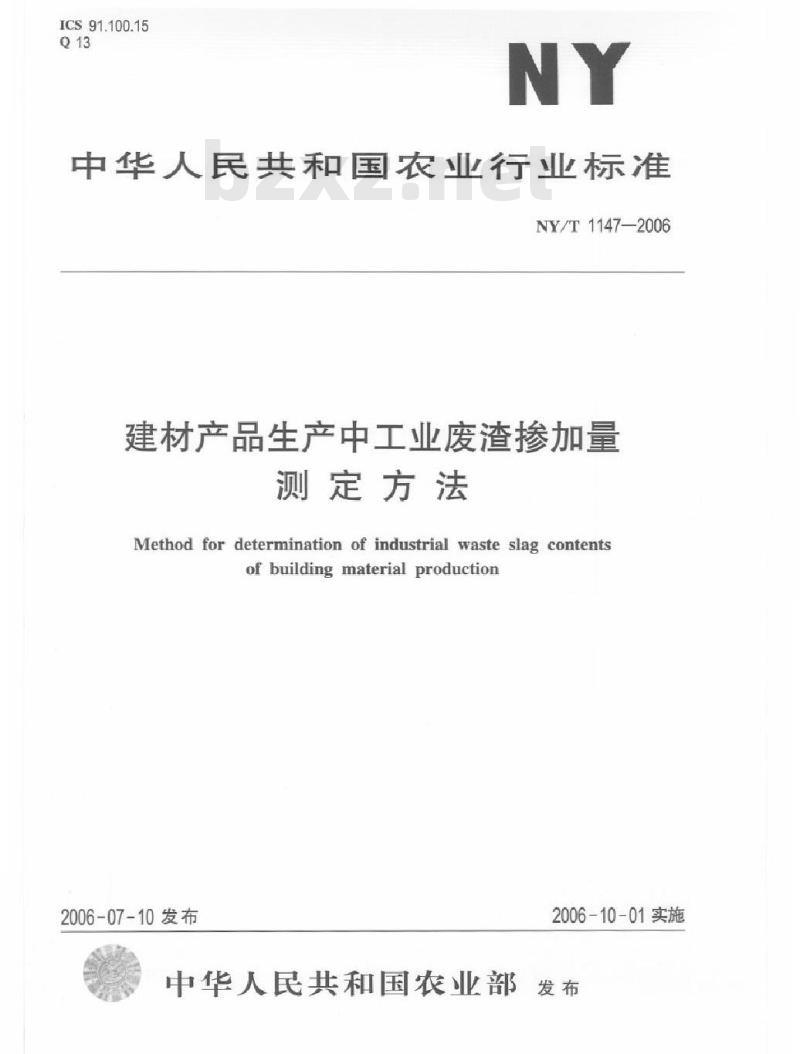

ICS91.100.15
中华人民共和国农业行业标准
NY/T1147—2006
建材产品生产中工业废渣掺加量测定方法
Method for determination of industrial waste slag contentsofbuildingmaterialproduction2006-07-10发布
2006-10-01实施
中华人民共和国农业部发布

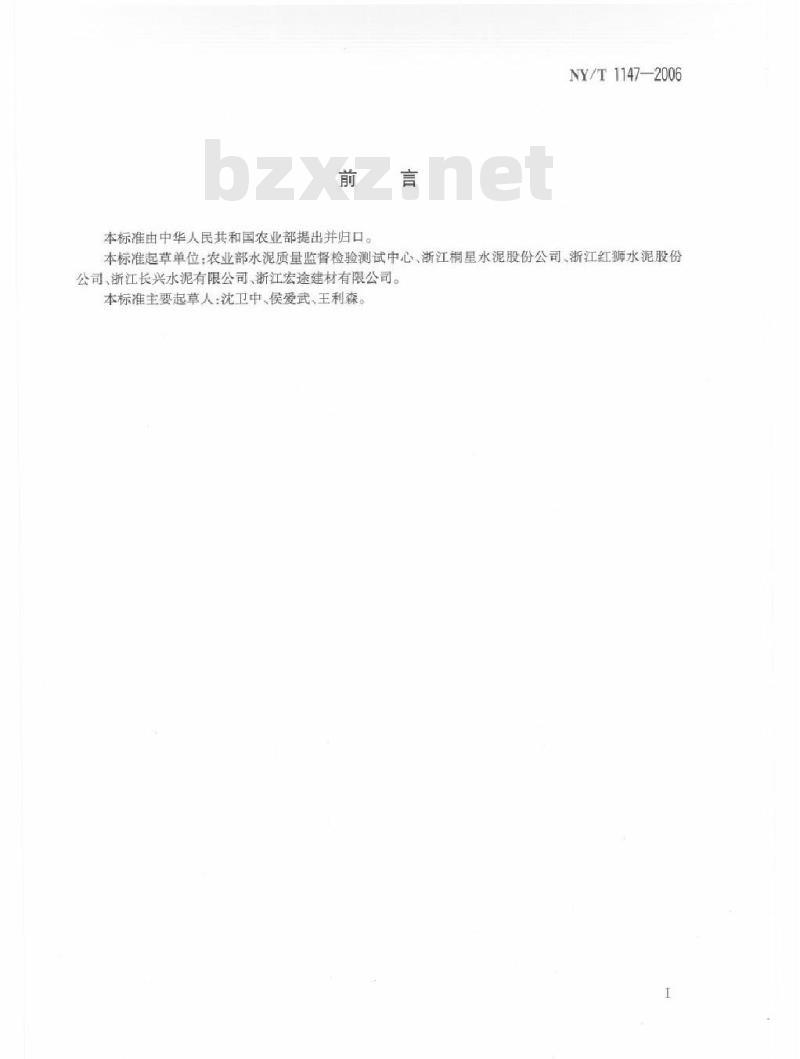

本标准由中华人民共和国农业部提出并归口。NY/T1147—2006
本标准起草单位：农业部水泥质量监督检验测试中心、浙江桐星水泥股份公司、浙江红狮水泥股份公司、浙江长兴水泥有限公司、浙江宏途建材有限公司。本标准主要起草人：沈卫中、侯爱武、王利森。1范围

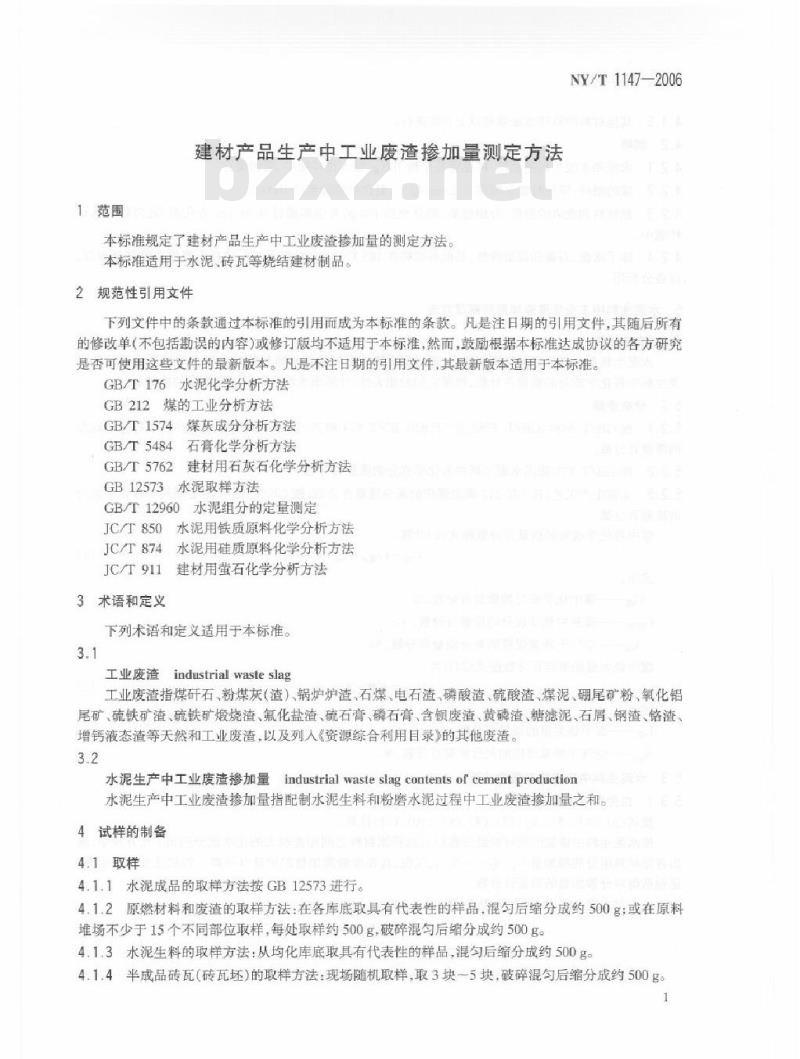

建材产品生产中工业废渣掺加量测定方法本标准规定了建材产品生产中工业废渣掺加量的测定方法。本标准适用于水泥、砖瓦等烧结建材制品。2规范性引用文件
NY/T1147—2006
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T176水泥化学分析方法
GB212煤的工业分析方法
GB/T1574煤灰成分分析方法
GB/T5484石膏化学分析方法
GB/T5762建材用石灰石化学分析方法GB12573水泥取样方法
GB/T12960水泥组分的定量测定
JC/T850水泥用铁质原料化学分析方法JC/T874
JC/T911
3术语和定义
水泥用硅质原料化学分析方法
建材用董石化学分析方法
下列术语和定义适用于本标准。3.1
工业废渣industrialwasteslag
工业废渣指煤研石、粉煤灰（渣）、锅炉炉渣、石煤、电石渣、磷酸渣、硫酸渣、煤泥、硼尾矿粉、氧化铝尾矿、硫铁矿渣、硫铁矿焕烧渣、氟化盐渣、硫石膏、磷石膏、含钡废渣、黄磷渣、糖滤泥、石屑、钢渣、铬渣、增钙液态渣等天然和工业废渣，以及列人《资源综合利用目录》的其他废渣。3.2
水泥生产中工业废渣掺加量industrialwasteslagcontentsofcementproduction水泥生产中工业废渣掺加量指配制水泥生料和粉磨水泥过程中工业废渣掺加量之和。4试样的制备
4.1取样
4.1.1水泥成品的取样方法按GB12573进行。4.1.2原燃材料和废渣的取样方法：在各库底取具有代表性的样品，混勾后缩分成约500；或在原料堆场不少于15个不同部位取样，每处取样约500g，破碎混匀后缩分成约500g。4.1.3水泥生料的取样方法：从均化库底取其有代表性的样品，混匀后缩分成约500g。4.1.4半成品砖瓦（砖瓦坏）的取样方法：现场随机取样，取3块～5块，破碎混勾后缩分成约500g。NY/T1147-—2006

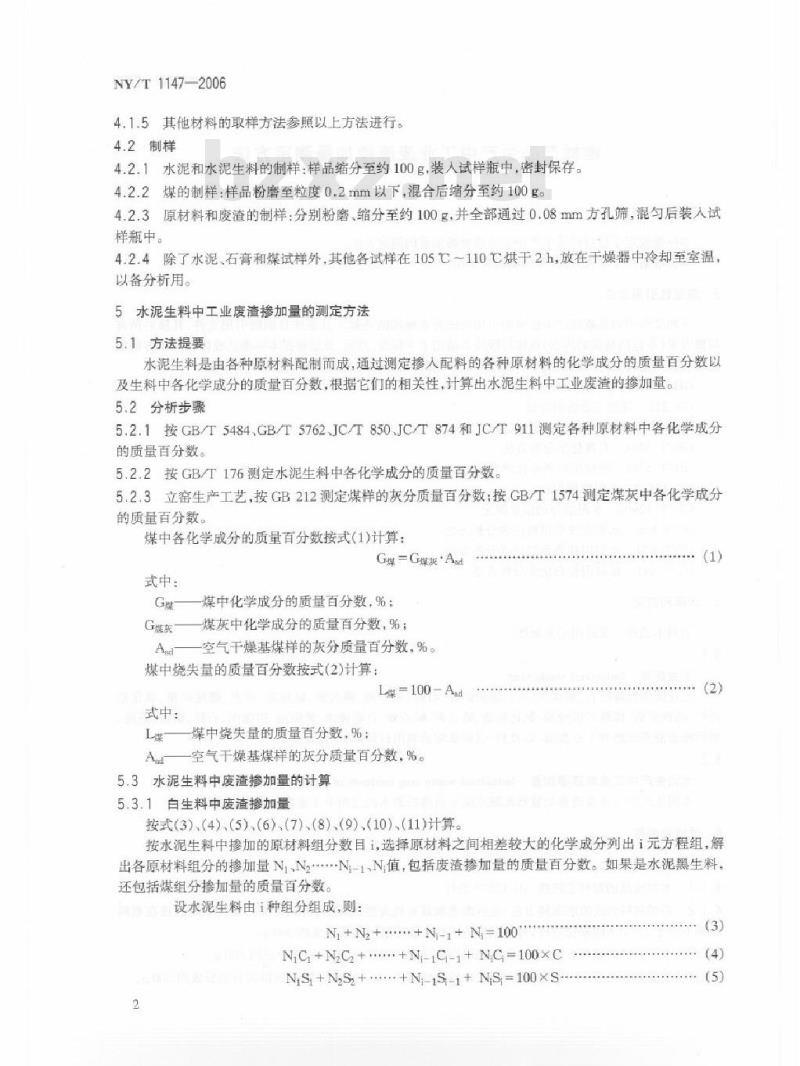

4.1.5其他材料的取样方法参照以上方法进行。4.2制样
4.2.1水泥和水泥生料的制样：样品缩分至约100g，装人试样瓶中，密封保存。4.2.2煤的制样：样品粉磨至粒度0.2mm以下，混合后缩分至约100g。4.2.3原材料和废渣的制样：分别粉磨、缩分至约100g，并全部通过0.08mm方孔筛，混勾后装人试样瓶中。
4.2.4除了水泥、石膏和煤试样外，其他各试样在105℃～110C烘干2h，放在干燥器中冷却至室温，以备分析用。
5水泥生料中工业废渣掺加量的测定方法5.1方法提要
水泥生料是由各种原材料配制而成，通过测定掺人配料的各种原材料的化学成分的质量百分数以及生料中各化学成分的质量百分数，根据它们的相关性，计算出水泥生料中工业废渣的掺加量。5.2分析步骤
5.2.1接GB/T5484GB/T5762、JC/T850、JC/T874和JC/T911测定各种原材料中各化学成分的质量百分数。
5.2.2按GB/T176测定水泥生料中各化学成分的质量百分数5.2.3立窑生产工艺，按GB212测定煤样的灰分质量百分数：按GB/T1574测定煤灰中各化学成分的质量百分数。
煤中各化学成分的质量百分数按式(1)计算：G煤=G煤灰'Ad
式中：免费标准下载网bzxz
G游东
煤中化学成分的质量百分数，%；煤灰中化学成分的质量百分数，%；空气干燥基煤样的灰分质量百分数，%。煤中烧失量的质量百分数按式（2)计算：L栋=100-Aad
式中：
L煤一
一煤中烧失量的质量百分数，%；一空气干燥基煤样的灰分质量百分数，%。A
5.3水泥生料中废渣掺加量的计算5.3.1白生料中废渣掺加量
按式（3)、（4)、（5）、（6）、(7)、（8）、（9)（10）、（11)计算。(1)
按水泥生料中加的原材料组分数目1，选择原材料之间相差较大的化学成分列出1元方程组，解出各原材料组分的加量N、N.N-N值，包括废渣掺加量的质量百分数。如果是水泥黑生料，还包括煤组分加量的质量百分数。设水泥生料由1种组分组成，则：Ni+N2+.....+N.-1 + N,=100
NC+NC+..+N.- C-1+NC=100xC
NS+ +NS,++N,-iS-1+ NS =100 xS2
式中：

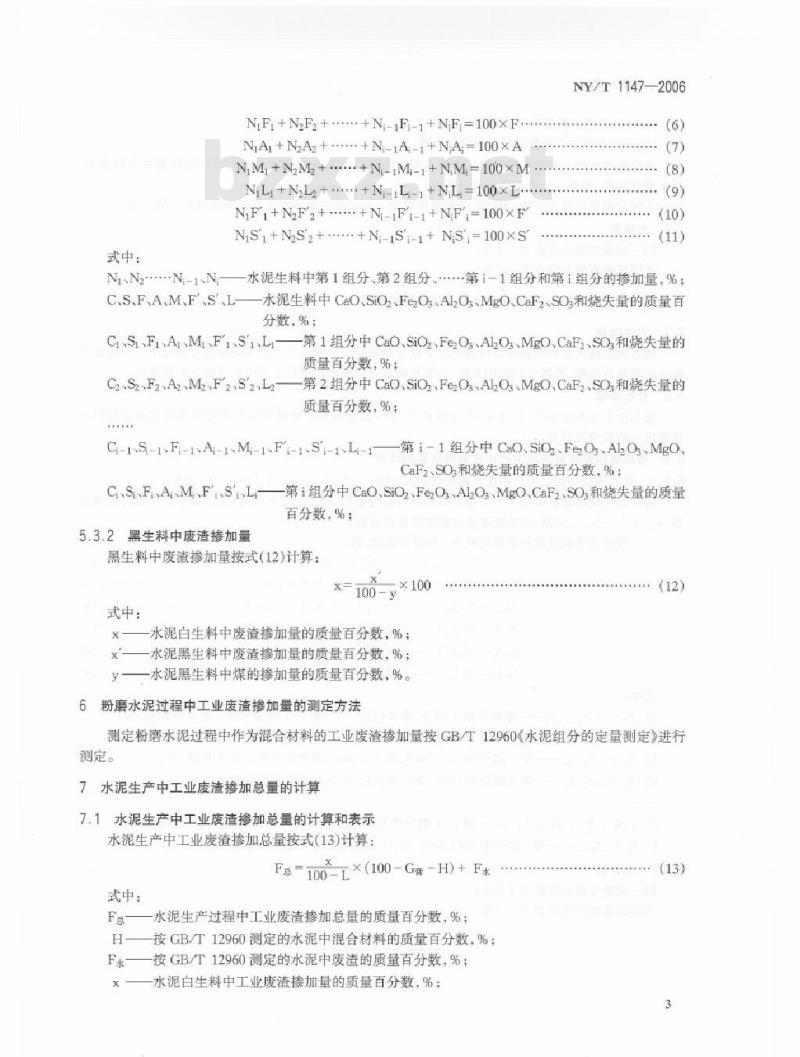

NF+N?F2+.-*+N-F-1+NF=100XF.
NiA +N2A2 + ...... + Ni-1A -1+N,A =100XANM, +N2M, +....+N.-iM,- +NM -100 × MN,L+NL+...+N iL,- +NL,= 100xL....NiF1+N2F2+--+N.- F'i-I+NFi-100×FNS++NS2+....+N.--S-1+ NS- 100 xs\NY/T 1147-2006
NiN.N.-1、N水泥生料中第1组分、第2组分.第i-1组分和第i组分的掺加量，%；C.S.F、A.M、FS、L一水泥生料中CaO.SiO2、FeO、AlO,、MgO.CaF2、SO和烧失量的质量百分数，%；
CS,FAM,FS1L-
第1组分中CaO、SiO.FeOAl,O、MgOCaF2、SO和烧失量的质量百分数，%；
CSFAMFS2
第2组分中CaO.SiO、FeOaAlOa、MgO、CaF2SO和烧失量的质量百分数，%；
一第i-1组分中CaO、SiO、Fe,O,、Al,OMgOC-1S-1F-1A-1-M-1F-1S-1L-1
CaF2SO和烧失量的质量百分数，%；CSFAM、FSL第i组分中CaO.SiO2.FeOAl,OMgO.CaF2SO和烧失量的质量百分数，%：
5.3.2黑生料中废渣掺加量
黑生料中废渣掺加量按式（12）计算：X100
x=100-y
式中：
水泥白生料中废渣掺加量的质量百分数，%；一水泥黑生料中废渣掺加量的质量百分数，%：一水泥黑生料中煤的掺加量的质量百分数，%。6粉磨水泥过程中工业废渣掺加量的测定方法(12)
测定粉磨水泥过程中作为混合材料的工业废渣掺加量按GB/T12960《水泥组分的定量测定》进行测定。
7水泥生产中工业废渣掺加总量的计算7.1水泥生产中工业废渣掺加总量的计算和表示水泥生产中工业废渣掺加总量按式（13)计算：Fa=100-L×(100-Gm-H)+F水
式中：
水泥生产过程中工业废渣掺加总量的质量百分数，%：H按GB/T12960测定的水泥中混合材料的质量百分数，%F水一—按GB/T12960测定的水泥中废渣的质量百分数，%；水泥白生料中工业废渣掺加量的质量百分数，%：(13)
NY/T1147—2006
水泥生料烧失量的质量百分数，%；G青一水泥中石膏掺加量的质量百分数，%。水泥生产中的工业废渣掺加量用生产水泥中所用工业废渣的总量古水泥产品的质量百分数表示，以水泥为基数，燃料不计算在原材料基数内。若测定的某组分小于零，则该组分含量按零计。工业废渣掺加量计算结果保留至小数一位。7.2允许差
同一试验室的允许差为1.0%；
不同试验室的允许差为1.5%。
8砖瓦等烧结建材制品生产中工业废渣掺加量的测定8.1方法提要
通过测定掺人配料的各种原材料的化学成分的质量百分数以及砖瓦等烧结建材制品生产中各化学成分的质量百分数，根据它们的相关性，计算出砖瓦等烧结建材制品生产中工业废渣的掺加量。8.2分析步骤
按GB/T5484GB/T5762JC/T850JC/T874测定各种原材料和砖瓦等烧结建材制品坏料中各化学成分的质量百分数。
8.3砖瓦等烧结建材制品生产中废渣掺加量的计算8.3.1砖瓦等烧结制品生产中废渣掺加量按式（14）(15)（16)、（17）、（18)、（19)计算：按砖瓦等烧结建材制品生产中掺加的原材料组分数目，列出元方程组，解出各原材料组分的掺加量NN.N-N值，包括废渣掺加量的质量百分数。设砖瓦等烧结建材制品坏料由种组分组成，则：Ni+N2++N-1+ N=100
NiC+ +N2C2++N-C--+ N,C =100xCN$i+N2$ +..+N-$-1+N$=100×S
N,Fi +NF2+* +N,-F-+NF,=100×F.NA +N2A2+..+N,-1A-1+NA=100×A.Ni +NL +*+ N,-iL-+ + N,l= 100×L ..（14)
（16)
（19)
式中：
NiN..N-.N——原料中第1组分第2组分第j-1组分和第组分掺加量，%；C.S.F、A,L一一烧结建材制品坏料中CaO.SiQ.FeOAl,O.和烧失量的质量百分数，%；CSrFiAr、L—第1组分中CaO.SiOh、FeOAhO和烧失量的质量百分数，%：C2、S2、F2Az、L2—第2组分中CaOSiO2FeO3Al,O和烧失量的质量百分数，%：C-1S-1、F-1A-1-Li-1—第j-1组分中CaO.SiO、FeO,AlO,和烧失量的质量百分数，%：CSF、A、L第组分中CaO,SiO、Fe,O,、Al,O和烧失量的质量百分数，%8.3.2允许差
同一试验室的允许差为1.0%；
不同试验室的允许差为1.5%。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
