中华人民共和国农业行业标准
NY/T1132—2006
隧道窑式蔬果干燥机
技术条件
Tunnel dryer for vegetables and fruits-Technical specifications2006-07-10发布
2006-10-01实施
中华人民共和国农业部发布

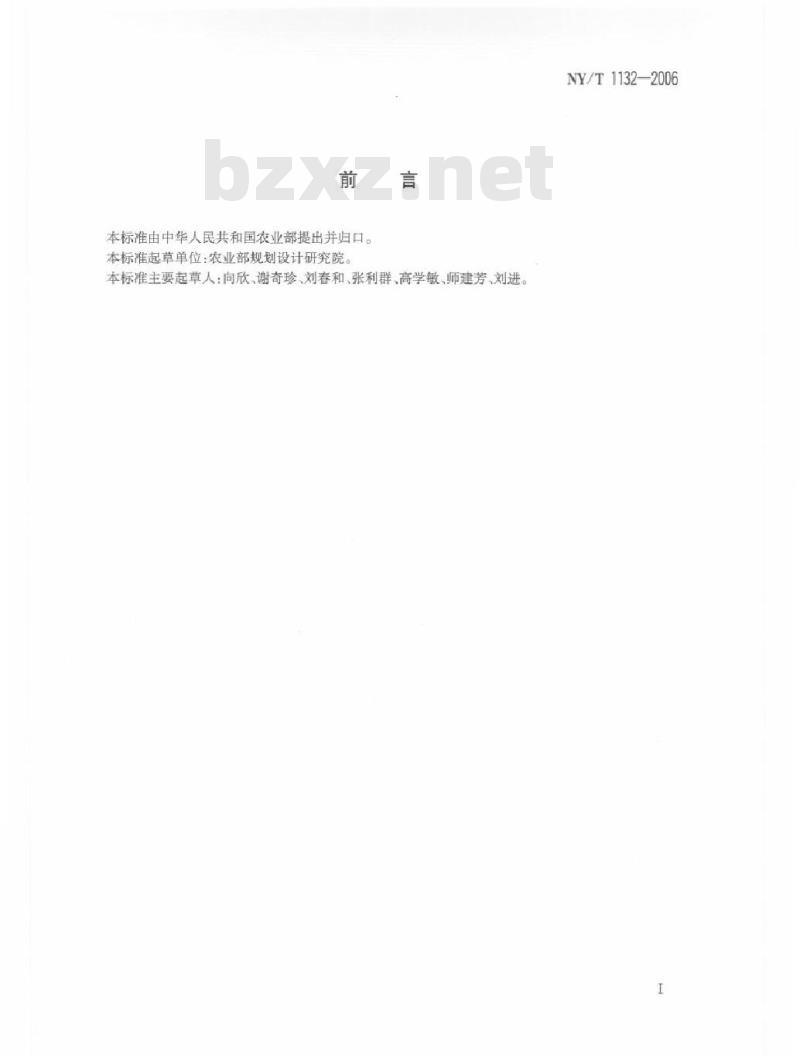

本标准由中华人民共和国农业部提出并归口。本标准起草单位：农业部规划设计研究院本标准主要起草人：向欣、谢奇珍、刘春和、张利群、高学敏、师建芳、刘进、NY/T1132—2006
1范围
隧道式蔬果干燥机技术条件
NY/T1132—2006
本标准规定了隧道式蔬果干燥机的型号标记、要求、检验规则、标志、包装、运输和贮存。本标准适用于以间接加热方法加热的空气作为干燥介质、以经过适当预处理的蔬果作为干燥物料的隧道窑式干燥机(以下简称干燥机)。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB191包装储运图示标志
GB/T5226.1机械安全机械电气设备第1部分：通用技术条件GB6388运输包装收发货标志
GB9969.1工业产品使用说明书总则GB13271锅炉大气污染物排放标准GB/T13306标牌
GB/T13384机电产品包装通用技术条件GB/T15706.2机械安全基本概念与设计原则第2部分：技术原则与规范GB16798食品机械安全卫生
GB/T18209.2机械安全指示、标志和操作第2部分
标志要求
GB/T18209.3机械安全
指示、标志和操作
操作件的位置和操作的要求
第3部分
3术语和定义
下列术语和定义适用于本标准。批次平均水分蒸发量batchaveragevapourization rate在标准状态下，干燥一批物料过程中平均一小时所蒸发的水分总质量。由公式（1)计算：
式中：
批次平均水分蒸发量，单位为千克每小时(kg/h)；AW
在环境温度为20℃，环境相对湿度为70%、大气压力为101.3kPa的条件下，将一批次湿物料干燥至规定水分含量所蒸发的水分总质量，单位为千克（g）：t—上述干燥过程所用时间，单位为小时(h)。4型号标记
标记方法：
NY/T1132—2006
示例：
改进设计顺序代号：依款用A、B、C...主参数：最大批次平均水分蒸发量，k/h处理物料特征：蔬果
产品类型：隧道密式
产品代号：干燥机
分类代号：脱粒、清选、烘干和贮存机械最大水分蒸发率为1000kg/h、经过第一次改进设计的隧道窑式薪果干燥机：5HSS-1000-A5要求bzxZ.net
5.1性能指标
应符合表1的规定。
表1性能指标
批次平均水分蒸发量，kg/h
单位耗热量，kJ/kg
单位耗能量kJ/kg
噪声，dB(A)
三企业标准规定值
≤6400
，测量该指标值的标准状态环境温度为20℃，环境相对湿度为70%，大气压力为101.3kPa，干燥对象是外形尺寸为150mm×15mm×15mm的萝下条，其人机时的含水率为90%，出机时的含水率为8%5.2一般要求
5.2.1干燥机应按照经规定程序批准的产品图样及技术文件进行制造、装配。5.2.2干燥机的安装、调试均应符合经规定程序批准的产品图样及技术文件的要求。5.2.3在运行时如果存在物料运动，干燥机内部结构应保证物料层能均匀自由地运动，不应有残存物料的死角。
5.2.4任何与物料接触的轴承都应为非润滑型；若采用润滑型轴承，则其必须具有可靠的密封装置。5.2.5在需要将橡胶件、塑料件粘接到与物料相接触的表面上时，所采用的粘接方法应为连续粘接方法：粘接的牢固程度应保证在正常工作条件下零件不脱落。5.2.6零部件的材料及其安全卫生性和设备结构的可洗净性应符合GB16798的要求。5.2.7宜采用自动控制装置对进入隧道密内的热风温度进行控制。5.2.8进人干燥机热风的温度应在20℃~180℃的范围内可以调整和控制5.2.9
干燥机配套热源的烟尘排放浓度、二氧化硫排放浓度及林格曼黑度应符合GB13271的要求。干燥机运行时，人体容易接触的零部件表面的温度不应超过50℃。5.2.11
机械安全应符合GB/T15706.2GB/T18209.2、GB/T18209.3的要求。电气安全应符合GB/T5226.1的要求。使用说明书应符合GB9969.1的要求各运动零部件应运转灵活、可靠。5.2.15各管路和阀门装配后应保证连接牢固可靠，不应有泄漏。5.2.16各调节装置应灵敏可靠，并有醒目的调节标志。5.2.17各物料小车应能按设计要求灵活地移动和/或转向。NY/T1132—2006
5.2.18应对隧道窑采用保温和密封措施，除热风出口以外，隧道密其他部位不应泄漏热风6检验规则

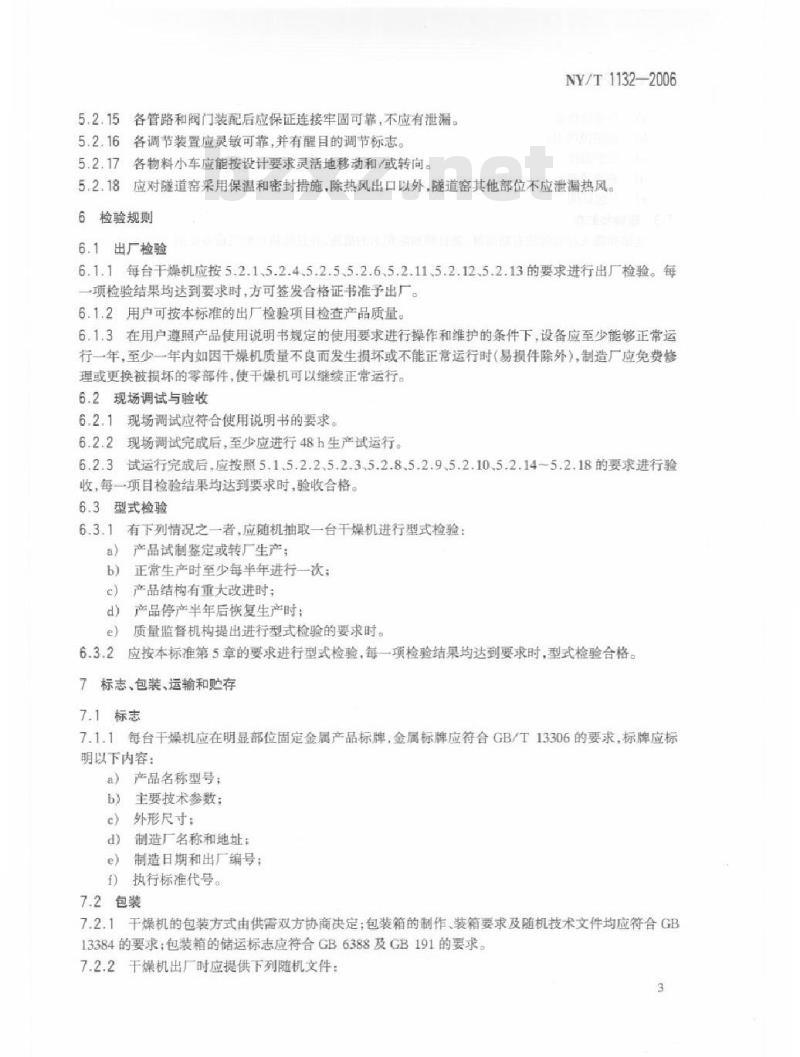

6.1出厂检验
6.1.1每台千燥机应按5.2.1、5.2.4.5.2.5、5.2.6、5.2.11、5.2.12、5.2.13的要求进行出厂检验。每项检验结果均达到要求时，方可签发合格证书准子出厂。6.1.2用户可按本标准的出厂检验项目检查产品质量。6.1.3在用户遵照产品使用说明书规定的使用要求进行操作和维护的条件下，设备应至少能够正常运行一年，至少一年内如因于燥机质量不良而发生损坏或不能正常运行时（易损件除外），制造厂应免费修理或更换被损坏的零部件，使干燥机可以继续正常运行。6.2现场调试与验收
6.2.1现场调试应符合使用说明书的要求。6.2.2现场调试完成后，至少应进行48h生产试运行。6.2.3试运行完成后，应按照5.1、5.2.2、5.2.3.5.2.8.5.2.9、5.2.10.5.2.145.2.18的要求进行验收，每一项目检验结果均达到要求时，验收合格。6.3型式检验
6.3.1有下列情况之一者，应随机抽取一台干燥机进行型式检验：产品试制鉴定或转厂生产：
正常生产时至少每半年进行一次；b)
产品结构有重大改进时；
产品停产半年后恢复生产时：
质量监督机构提出进行型式检验的要求时。6.3.2应按本标准第5章的要求进行型式检验，每一项检验结果均达到要求时，型式检验合格。7标志、包装、运输和存
7.1标志
7.1.1每台干燥机应在明显部位固定金属产品标牌，金属标牌应符合GB/T13306的要求，标牌应标明以下内容：
a）产品名称型号：
主要技术参数：
外形尺寸：
制造厂名称和地址：
e）制造日期和出厂编号；
f）执行标准代号。
7.2包装
7.2.1干燥机的包装方式由供需双方协商决定；包装箱的制作、装箱要求及随机技术文件均应符合GB13384的要求：包装箱的储运标志应符合GB6388及GB191的要求。7.2.2干燥机出厂时应提供下列随机文件：3
NY/T1132—2006
产品合格证：
使用说明书；
安装图样；
装箱清单：
三包证明。
运输和存
运输和露天存放时应有防雨淋、防日晒和防积水的措施，并且应防止电气设备受潮。4
