【机械行业标准(JB)】 滚动轴承 万向节滚针轴承

ICS21.100.20
备案号：

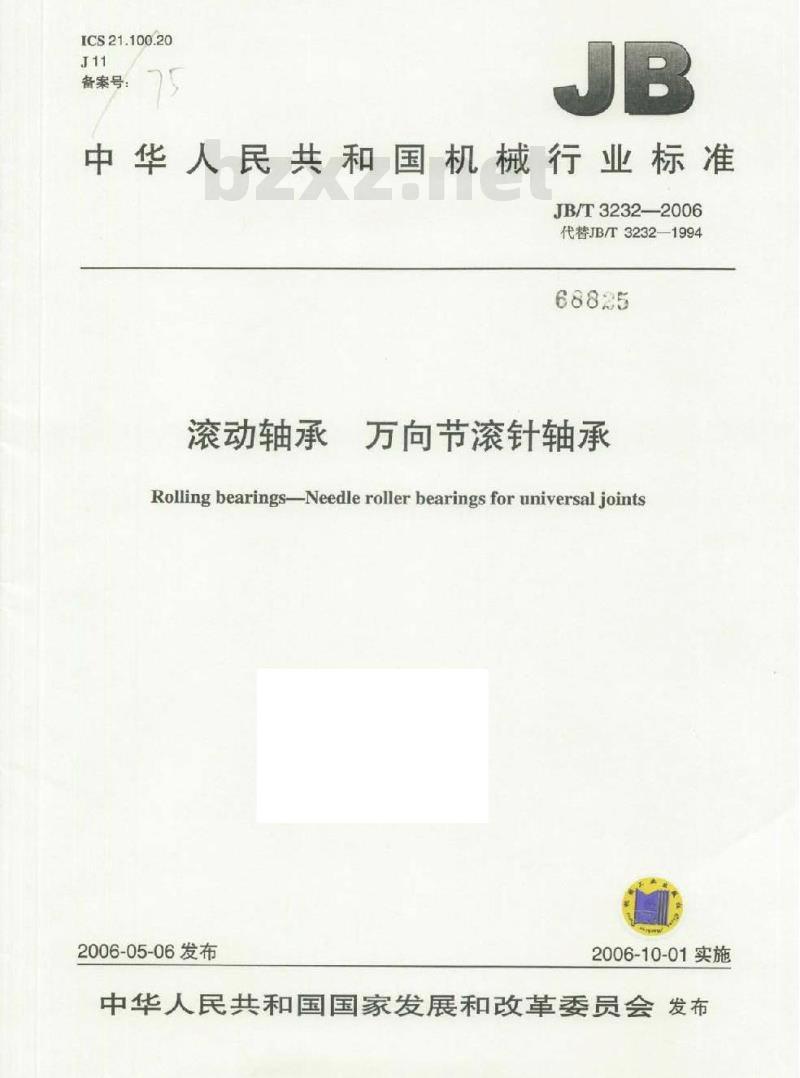

中华人民共和国机械行业标准
JB/T3232—2006
代替JB/T3232-1994
滚动轴承
万向节滚针轴承
Rolling bearings--Needle roller bearings for universal joints2006-05-06发布
2006-10-01实施
中华人民共和国国家发展和改革委员会 发布前言

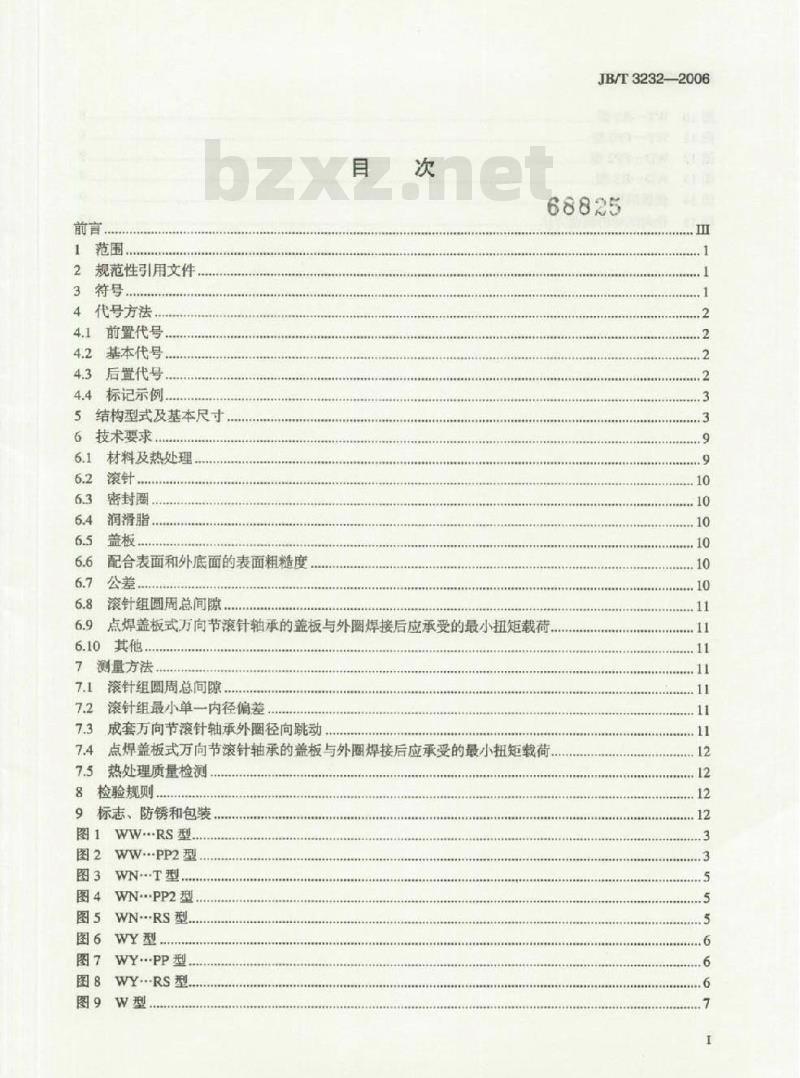

规范性引用文件
代号方法，
前置代号..
（基本代号
4.3后置代号
4.4标记示例
结构型式及基本尺寸
技术要求
6.1材料及热处理
密封圈：
润滑脂。
配合表面和外底面的表面粗糙度公差
滚针组圆周总间隙
JB/T3232-—2006
点焊盖板式万向节滚针轴承的盖板与外圈焊接后应承受的最小扭矩载荷，6.10
其他，
测量方法
滚针组圆周总间隙
滚针组最小单一内径偏差
成套万向节滚针轴承外圈径向跳动点焊盖板式万向节滚针轴承的盖板与外圈焊接后应承受的最小扭矩载荷7.4
热处理质量检测
检验规则
标志、防锈和包装，
WW.RS型.
WW..·PP2型
WNT型
WNPP2型
图6WY型
WY..PP型
JB/T3232-2006

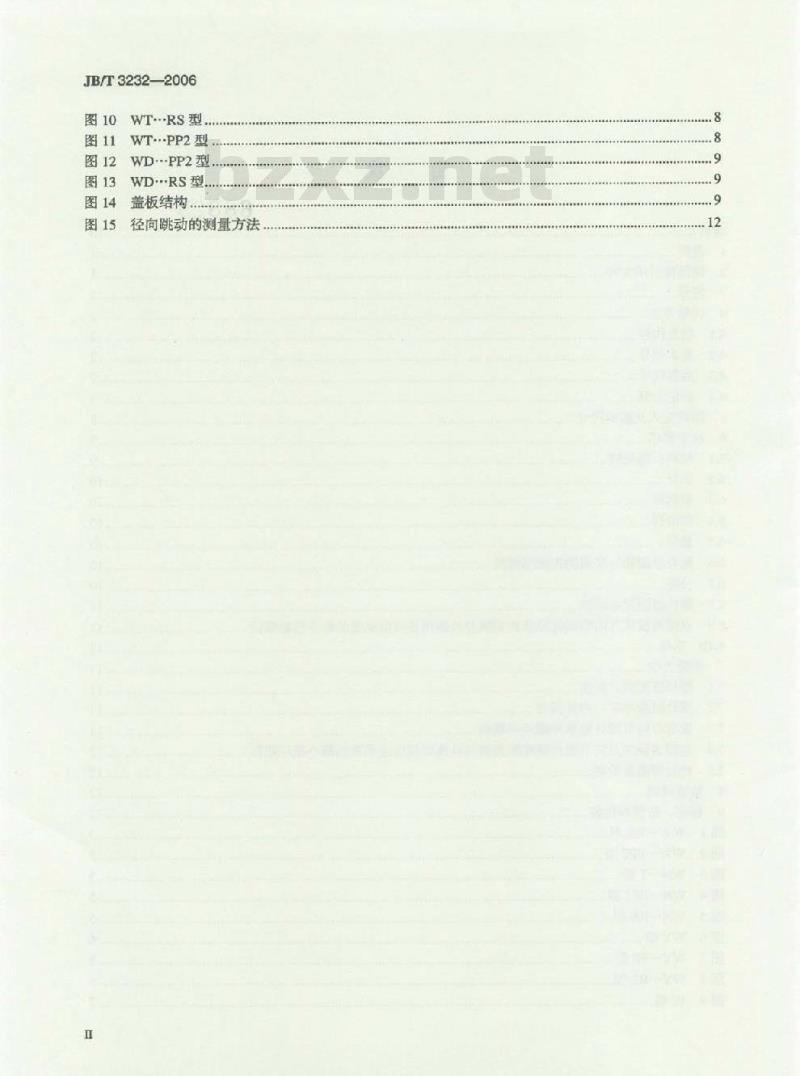

图10WT·RS型..
图11WTPP2型
图12WD·PP2型..
WD..RS型
盖板结构.
径向跳动的测量方法
本标准代替JB/T3232—1994《万向节滚针轴承》本标准与JB/T3232—1994相比，主要变化如下：JB/T3232-2006
增加了条形背板式和点焊盖板式结构，并增加了相应的符号、代号方法、结构示意图和基本尺寸（见第3章、4.1、5.5、5.6）修改了部分后置代号的表示方法（见1994年版和本版的4.3）：对部分基本尺寸表进行了整合，增加了大，小尺寸段型号，并对相近的尺寸规格确定了非优选型号（见1994年版和本版的第5章）：修改了万向节滚针轴承外圈的适用材料和热处理要求（1994年版和本版的6.1）：增加了密封圈的材料要求（见6.3）；增加了润滑脂要求（见6.4）；
增加了盖板的材料要求（见6.5）：增加了小于18mm尺寸段轴承的公差要求：修改了部分外径公差：增加了条形背板式和点焊盖板式万向节滚针轴承的公差要求（1994年版和本版的6.7.1）：修改了滚针组最小单一内径偏差（1994年版和本版的6.7.3）：修改了滚针组圆周总间隙（1994年版和本版的6.6）：增加了外圈装配倒角可采用非对称倒角的规定（见6.7.4）：增加了点焊盖板式万向节滚针轴承盖板与轴承焊接后应承受的最小扭矩载荷及测量方法（见6.9、7.4)
增加了热处理质量检测方法（见7.5）：删除了原标准的附录A（1994年版的附录A）。本标准由中国机械工业联合会提出。本标准由全国滚动轴承标准化技术委员会（SAC/TC98）归口。本标准起草单位：万向钱潮股份有限公司、洛阳轴承研究所、襄阳汽车轴承股份有限公司。本标准主要起草人：高天芬、马素青、姚培友、高天安、肖壮勇。本标准所代替标准的历次版本发布情况：JB3232—1983、JB/T3232—1994m

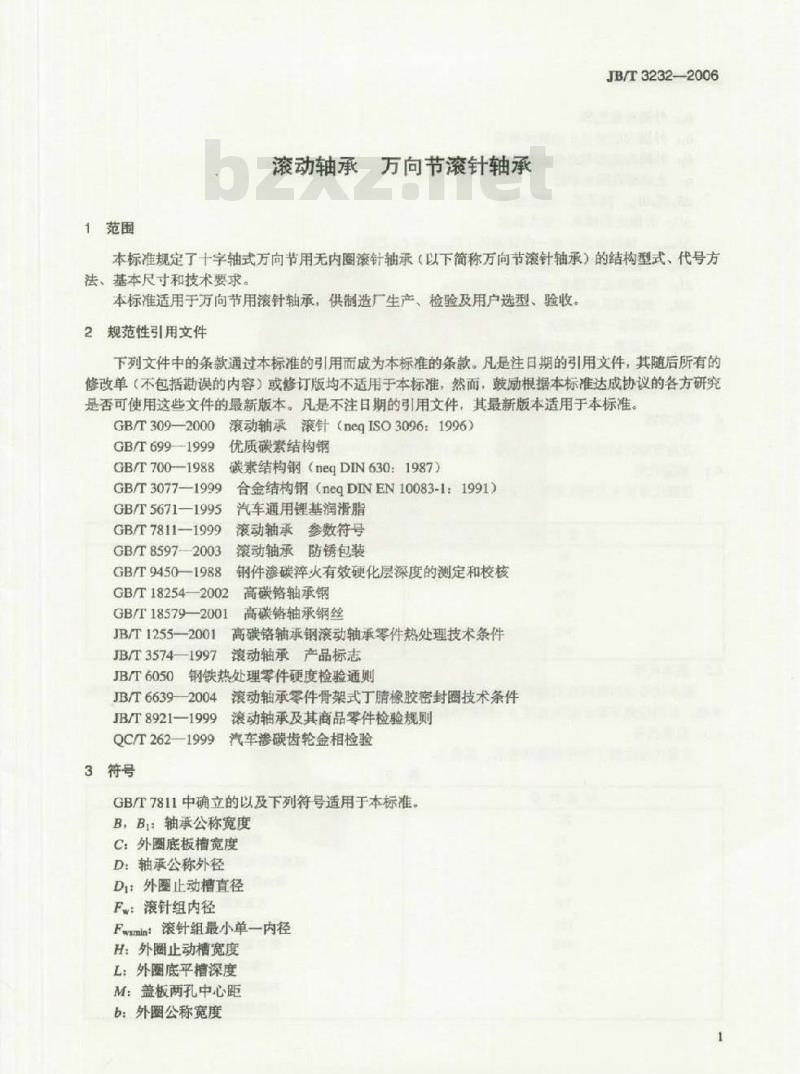

1范围
滚动轴承万向节滚针轴承
JB/T3232-—2006
本标准规定了十字轴式万向节用无内圈滚针轴承（以下简称万向节滚针轴承）的结构型式、代号方法、基本尺寸和技术要求。
本标准适用于万向节用滚针轴承，供制造厂生产、检验及用户选型、验收。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准GB/T309-2000
GB/T6991999
GB/T7001988
GB/T3077-—1999
GB/T5671—1995
GB/T7811—1999
GB/T8597-2003
GB/T9450—1988
滚动轴承滚针（negISO3096：1996）优质碳素结构钢
碳素结构钢（negDIN6301987）
合金结构钢（negDINEN10083-1：1991）汽车通用锂基润滑脂
滚动轴承参数符号
滚动轴承防锈包装
钢件渗碳率火有效硬化层深度的测定和校核GB/T182542002
GB/T185792001
JB/T1255—2001
JB/T3574—1997
高碳铬轴承钢
高碳铬轴承钢丝
高碳铬轴承钢滚动轴承零件热处理技术条件滚动轴承产品标志
JB/T6050钢铁热处理零件硬度检验通则JB/T6639-2004
滚动轴承零件骨架式腈橡胶密封圈技术条件JB/T8921—1999
滚动轴承及其商品零件检验规则QC/T262-1999
汽车渗碳齿轮金相检验
3符号
GB/T7811中确立的以及下列符号适用于本标准。B，B1轴承公称宽度
C：外圈底板槽宽度
D：轴承公称外径
Di：外圈止动槽直径
Fw滚针组内径
Fwsmln：滚针组最小单一内径
H：外圈止动槽宽度
L：外圈底平槽深度
M：盖板两孔中心距
b：外圈公称宽度
JB/T3232-2006
bo:外圈有效底厚
bl：外圈内底面与止动槽间距离b外圈内底面与点焊盖板间距离
ro:止动槽底圆角半径
AB，或4B1：轴承单一宽度偏差
4C：外圈底板槽单一宽度偏差
AFwsmln：滚针组最小单一内径偏差（Fwsmia与F之差）4H：外圈止动槽单一宽度偏差
L：外圈底板平槽单一深度偏差
4M：盖板两孔单一中心距偏差
45：外圈单一宽度偏差
Abos：外圈单一有效底厚偏差
Ab1s：外圈内底面与止动槽单
Ab2s：外圈内底面与点焊盖板单代号方法
间距偏差
一间距偏差
万向节滚针轴承代号由前置代号：基本代号和后置代号组成。前置代号
前置代号用大写的汉语拼音字母表示万向节滚针轴承结构型式，见表。表
前置代号
4.2基本代号
万向节滚针轴承
内卡式万向节滚针轴承
外卡式万向节滚针轴承
压板式万向节滚针轴承
条形背板式万向节滚针轴承
点焊盖板式万向节滚针轴承
基本代号由四位阿拉伯数字表示，前两位数宇表示滚针组内径下（按数字修约规则圆整后）的毫米数，后两位数字表示轴承宽度B（按数字修约规则圆整后）的毫米数4.3后置代号
后置代号由拉丁字母和数字表示，见表2。表2
后暨代号
带冲压罩
带挡圈
带直角唇金属盖密封圈
带内骨架密封圈
无密封图
带Y型密封圈
带U型密封圈
外圈有凸缘
内部结构改变
外形结构改变
4.4标记示例
示例：
万向节滚针轴承WN2026TIAYJB/T3232-20065结构型式及基本尺寸
外形结构改变
内部结构改变
带挡圈
宽度B为26mm
滚针组内径Fw为20mm
内卡式万向节滚针轴承
5.1外卡式万向节滚针轴承的常见结构型式见图1、图2，基本尺寸见表3。图1WW.RS型
轴承型号
WW1011RS
WW1012RS
WW1013RS
WW1116RS
WW1117RS
WW1214RS
WW1216RS
WW1217RS
WW1314RS
WW1316RS
WW1317RS
基本尺
JB/T3232-2006
WW..PP2型
JB/T3232-2006
轴承型号
WW1421RS
WW1516RS
WW1717RS
WW1721RS
WW1818RS
WW1825RS
WW1821RS
WW2223RS
WW2319RS
WW2424RS
WW2527RS
WW2731RS
WW2925RS
WW2929RS
WW3236RS
WW3230RS
WW3736RS
WW3631RS
WW3631RS
WW4041RS
WW4336RS
WW4534RS
WW4845RS
WW4848RS
WW5153RS
WW5358RS
WW1113PP2
WW1115PP2
WW1316PP2
WW1417PP2
WW1518PP2
WW1519PP2
WW1618PP2
WW1719PP2
WW1721PP2
WW2024PP2
WW2124PP2
WW2026PP2
WW2328PP2
WW2325PP2
WW2729PP2
WW3033PP2
WW3434PP2
非优选型号。
表3（续）
基本尺寸
5.2内卡式万向节滚针轴承的常见结构型式见图3、图4、图5，基本尺寸见表4。图3WN-T型
轴承型号
WN1519T
WN1621T
WN1821T
WN2026T
WN2226T
WN2532T
WN2827T
WN3232T
WN3434T
WN3634T
WN1319PP2
WN1422PP2
WN1521PP2
WN1621PP2
图4WN·PP2型
JB/T3232-2006
图5WNRS型
Tomuex
JB/T3232--2006
轴承型号
WN1721PP2
WN2030PP2
WN2532PP2
WN2533PP2
WN0610RS
WN1011RS
WN1116RS
WN1319RS
WN1424RS
WN1518RS
WN1620RS
WN1721RS
WN1722RS
WN1723RS
WN1819RS
WN1822RS
WN1825RS
WN2025RS
WN2734RS
WN4848RS
非优选型号。
表4（续）
基本尺寸
5.3压板式万向节滚针轴承的常见结构型式见图6、图7、图8，基本尺寸见表5。图6WY型
图7WYPP型
图8WYRS型
轴承型号
WY1417
WY2026
WY2227
WY2528
WY2533
WY2832
WY3232
WY3233
WY3434
WY3634
WY4034
WY4335
WY4540
WY5048
WY-PP型
WY1417PP
WY2026PP
WY2227PP
WY2528PP
WY2533PP
WY2832PP
WY3232PP
WY3233PP
WY3434PP
WY3634PP
WY4034PP
WY4335PP
WY4540PP
WY5048PP
WY3230RS
WY4849RS
，非优选型号。
基本尺寸
5.4W型万向节滚针轴承的带见结构型式见图9，基本尺寸见表6图9W型
JB/T3232--2006
B或BI
JB/T3232-—2006
轴承型号
基本尺寸
5.5条形背板式万向节轴承的常见结构型式见图10、图11，基本尺寸见表7。图10WTRS型
轴承型号
WT2935RS
WT3133RS
WT3137RS
WT3338RSwww.bzxz.net
WT3641RS
WT3638RS
WT3839RS
WT3846RS
WT4141RS
WT4346RS
WT1930PP2
WT2326PP2
图11WTPP2型
基本尺寸
5.6点焊盖板式万向节滚针轴承的常带见结构型式见图12、图13，盖板的常见结构见图14，基本尺寸见表8。
