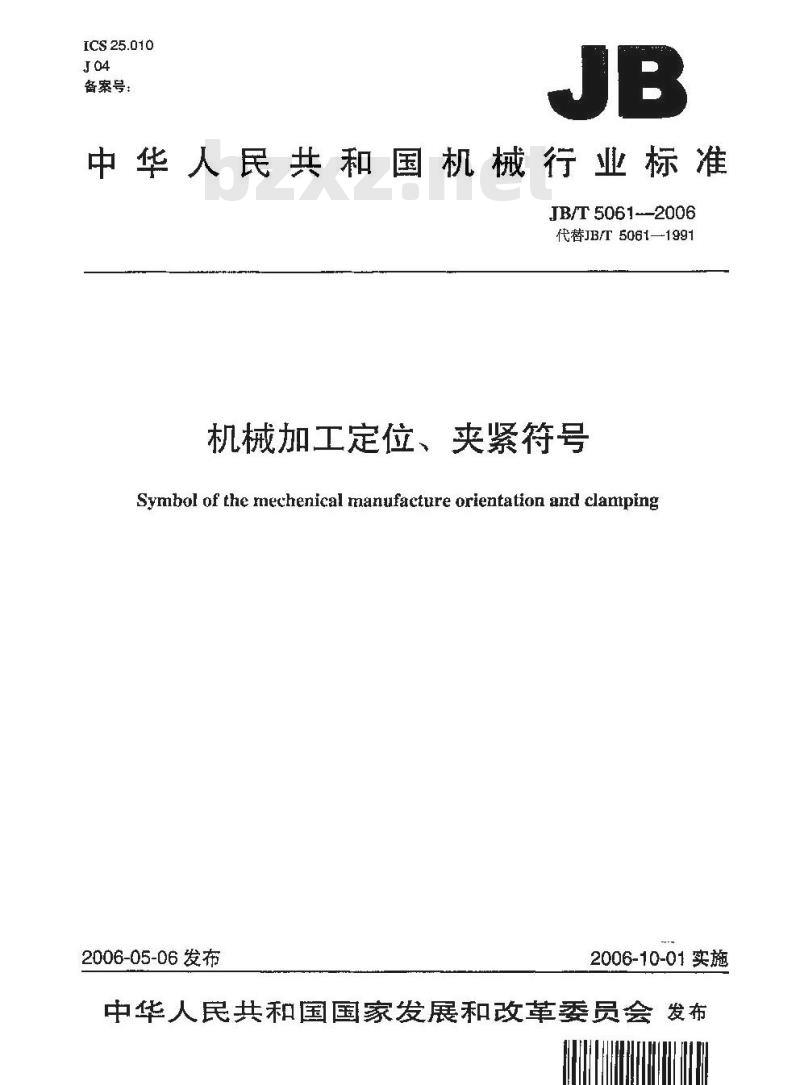

【机械行业标准(JB)】 机械加工定位、夹紧符号

ICS 25.010
备案号：
中华人民共和国机械行业标准
JB/T5061-2006
代替JB/T5061—1991
机械加工定位、紧符号
Symbol of the mechenical manufaeture orientation and clamping2006-05-06发布
2006-10-01实施
中华人民共和国国家发展和改革委员会发布061113000116

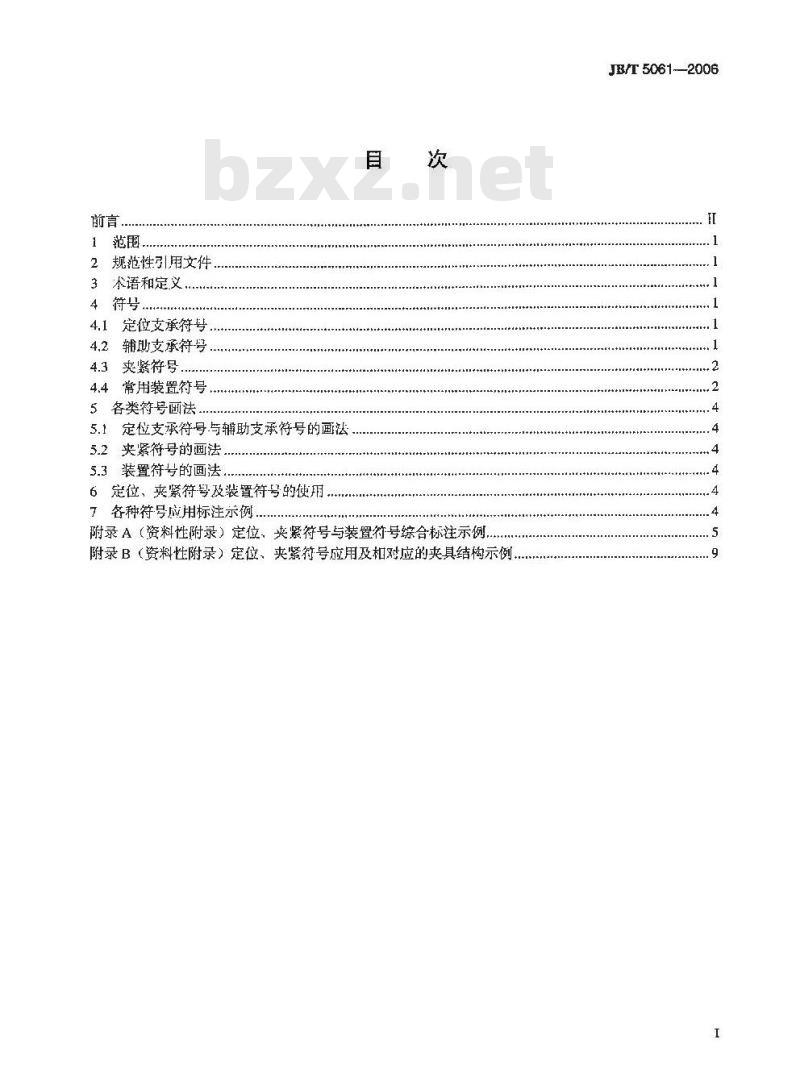

2、规范性引用文件，
术语和定义
4符号。
+-+-++
定位支承符号.
辅助支承符号
4.3夹紧符号.
4.4常用装置衍号
5各类符号函法...
5.1定位支承符号与辅助支承符号的画法5.2夹紧符号的画法..
5.3装置符号的画法..
6定位、来紧符号及装置符号的使用…7各种符号应用标注示例..
附录A（资料性附录）定位、夹紧符号与装置符号综合标注示例.附录B（资料性附录）定位、夹紧符号应用及和对应的夹具结构示例.JB/T5061-2006
JB/T5061—2006

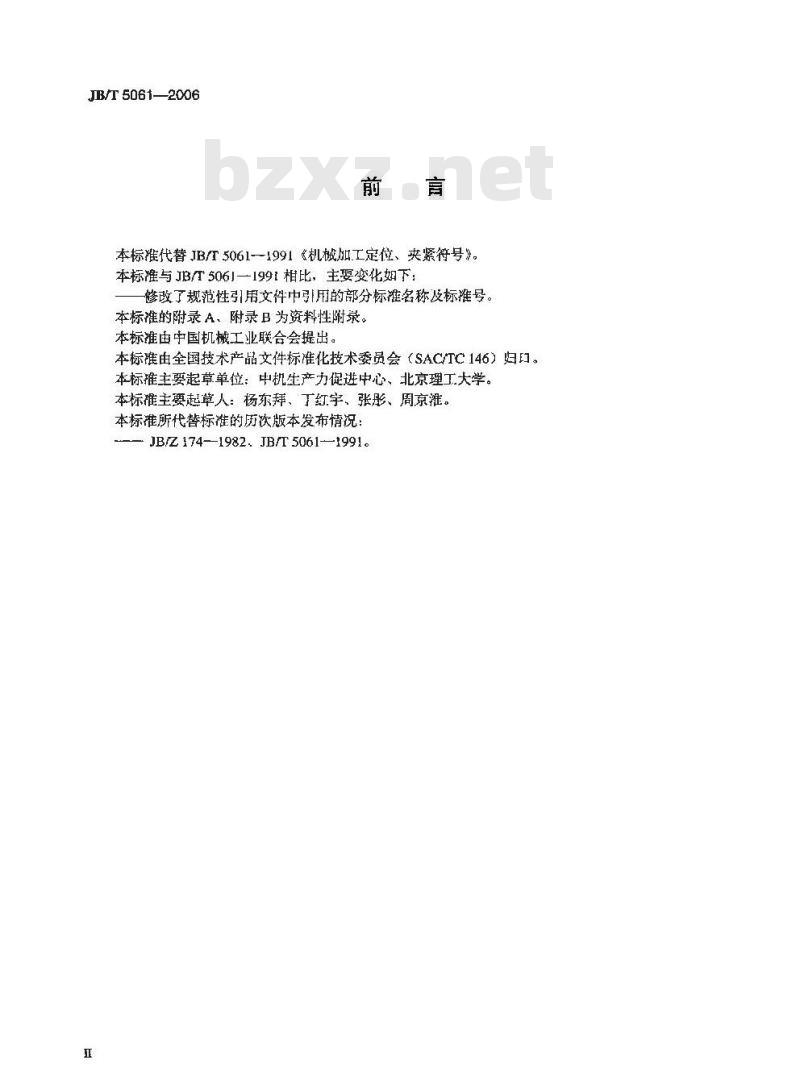

本标准代替JB/T50611991《机械加工定位、夹紧符号》。本标与JB/T506]→1991相比，主要变化如下：修改了规范性引用文件中引用的部分标准名称及标推号本标准的附录A、附录B为资料性附录。本标准由中国机械工业联合会提出。本标准由全国技术产品文件标准化技术委员会（SAC/TC146）妇日。本标推主要起草单位：中机生产力促进中心、北京理工大学。本标雅主要起草人：杨东拜、丁红宇、张彤、周京涯本标准所代替标准的历次版本发布情况：—JB/Z174—1982.JB/T5061-—1991。亚

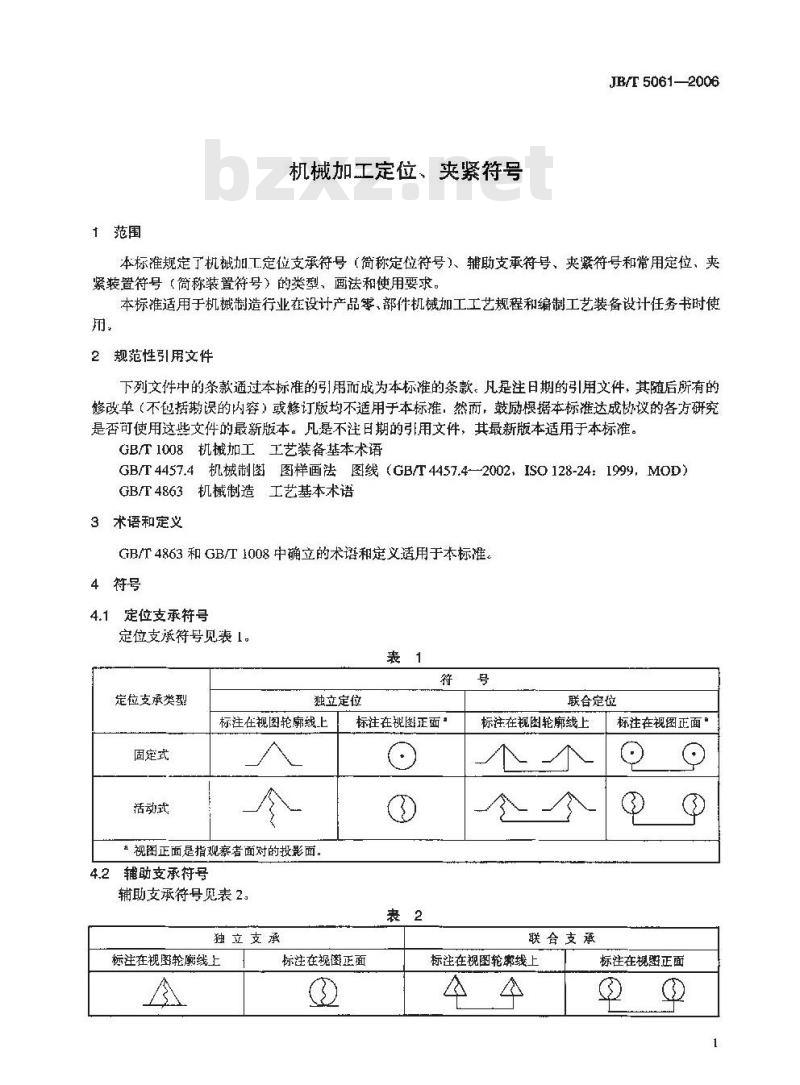

1范围
机械加工定位、夹紧符号
JB/T 5061—2006
本标准规定了机械加工定位支承符号（简称定位符号）、辅助支承符号、夹符号和常用定位、夹紧装置符号（简称装置符号）的类型，画法和使用要求。本标准适用于机械制造行业在设计产品零、部件机械加工工艺规程和编制工艺装备设计任务书时使用。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括误的内容）或修订版均不适用于本标推，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T1008机械加工工艺装备基本术语GB/T4457.4机械制图图样画法图线（GB/T4457.4—2002，ISO128-24：1999，MOD）GB/T4863机械制造工艺基本术语3术语和定义wwW.bzxz.Net
GB/T4863和GB/T1008中确立的术语和定义适用于本标准。4符号
定位支承符号
定位支承符号见表1。
定位支承类型
固定式
活动式
独立定位
标注在视图轮廓线上
视图正面是指观察者面对的投影面。辅助支承符号
辅助支承符号见表2.
独立支承
标注在视图轮廓线上
标注在视图正面·
标注在视图正面
联合定位
标注在视图轮廓线上
联合支承
标注在视图轮娜线上
标注在视图正面
标注在视正面
JB/T5061—2006

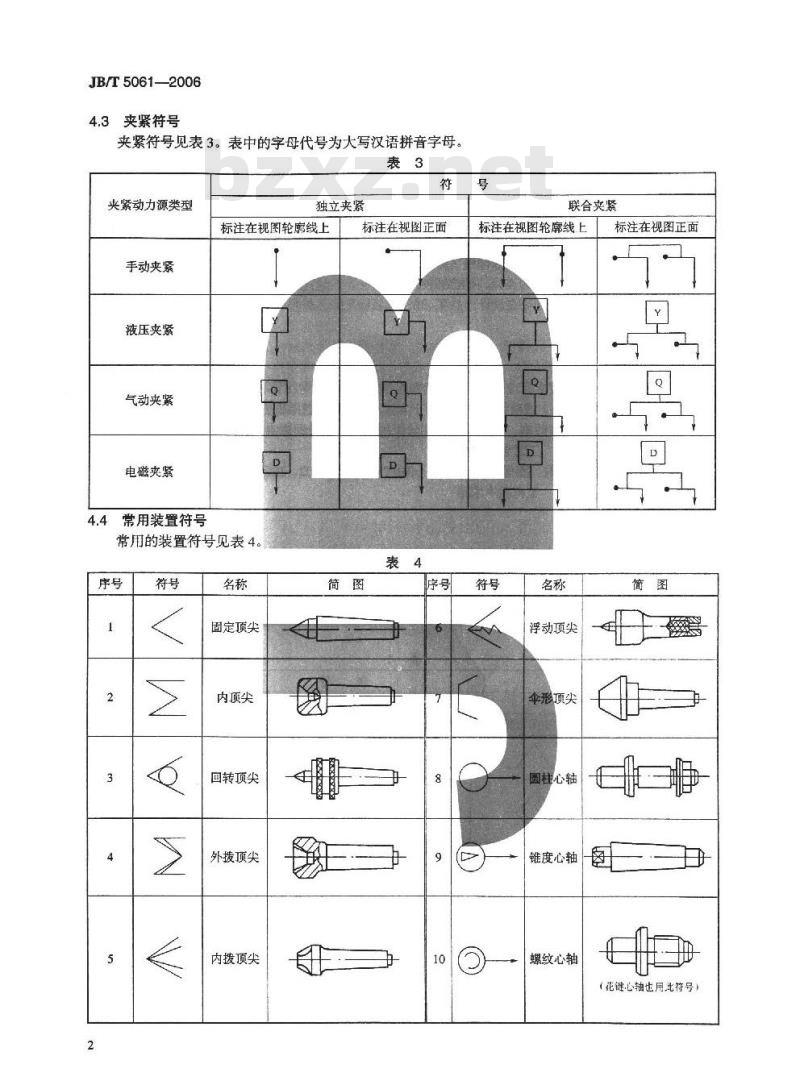

夹紧符号
夹紧符号见表3。表中的字母代号为大写汉语拼音字母表3
夹紧动力源类型
手动夹紧
液压夹紧
气动夹紧
电磁夹紧
常用装置符号
独立夹紧
标注在视图轮扇线上
常用的装置符号见表4。
固定顶尖
内顶尖
回转项顶尖
外拨顶尖
内拨顶尖
标注在视图正面
联合夹紧
标注在视图轮廊线上
浮动项尖
伞形顶尖
圆柱心轴
锥度心轴
螺纹心轴
标注在视图正面
（花键心轴也用比符号）
弹性心轴
弹簧夹头
三爪卡盘
四爪卡盘
中心架
跟刀架
圆柱衬套
螺纹衬套
正口盘
表4（续）
（包括塑料心轴）
可调支
平口钳
中心堵
V形铁
JB/T5061-2006
JB/T5061—2006
5各类符号画法
5.1定位支承符号与辅助支承符号的画法5.1,1定位支承符号与辅助支承符号的尺寸按图1的规定。4-
5.1.2联合定位与辅助支承符号的基本图形尺寸应符合8.1的规定，基本符号间的连线长度可根据工序图中的位置确定。连线允许画成折线，如附录A序号29所示。5.1.3活动式定位支承符号和辅助支承符号内的波纹形状下不作具体规定。5.1.4定位支承符号与辅助支承符号的线宽按GB/T4457.4中规定的线型宽度d/2，符号高度h应是工艺图中数字高度的1～1.5倍。
5.1.5定位支承符号与辅助支承符号允许标注在视图轮廓的延长线上，或投影面的引出线上，如附录A中的序号 19、29和附录 B 中的序号 3、4所示。5.1.6未剖切的中心孔引出线应由轴线与端面的交点开始，如附录A中序号1，2所示。5.1.7在工件的一个定位面上布置两个以上的定位点，且对每个点的位置无特定要求时，充许用定位符号右边加数字的方法进行表示，不必将每个定位点的符号都画出，符号右逝数字的高度应与符号的高度h --致。标注示例见附录A和附录B。5.2夹紧符号的画法
5.2.1夹紧符号的尺寸应根据工艺图的大小与位置确定。J.2.2夹紧符号线宽按GB/T4457.4中规定的线型宽度d25.2.3联动夹紧符号的莲线长度应根据工艺图中的位置确定，允许连线画成折线，如附录A中序号28所示。
5.3装置符号的画法
装置符号的大小应根据工艺图中的位臂确定，其线宽按GB门T4457.4中规楚的线型宽度+/2。6定位、夹紧符号及装置符号的使用6.1定位符号、夹紧符号和装置符号可单独使用，也可联合使角。6.2当仅用符号表示不明确时，可用文字补充说明，7各种符号应用标注示例
7.1定位、夹紧符号和装置符号的标注示例见附录A。7.2定位、夹紧符号应用及相对应的夹具结构示例见附录B。4
附录A
（资料性附录】
定位、夹孵符号与装登符号综合标注示例表A.1
定位、夹紧符号标注示意图
床头同定顶尖、迷尾固定项
尖定位搬杆夹紧
床头固定顶尖、床尾浮动项
尖定位拨好夹紧
床头内拨顶尖、床尾回转顶
尖定位夹紧
床头外拨顶尖，床尾回转顶
尖定位爽紧
床头弹簧灾头定位灾紧，灾
头内带有轴向定位，迷尾内项
尖定位
弹黄央头定位夹紧
液压弹簧夹头定位夹紧，夹
头内带有轴向定位
JB/T5061-2006
装量符号标注或与定位、央紧符号联合标注示意图
JB/T5061—2006
弹性心轴定位夹紧
气动弹性心轴定位夹紧，
端面定位
锥度心轴定位夹紧
圆柱心轴定位夹紧，
三爪卡盘定位夹紧
液压三爪卡盘定位夹紧，带
鳞面定位
四爪卡盘定位夹紧，带轴向
四爪卡盘定位夹紧，带端面
表A.1（续）
定位、夹紧符号标注示意图
装置符号标注或与定位、夹紧符号联合标注示意图
床头固定顶尖，床尾浮动顶
尖定位，中部有跟刀架辅助支
承，拨杆夹紧（细长轴类零件）床头三爪卡盘带轴向定位夹
紧，床尾中心架支承定位
止口盘定位螺栓压板夹紧
止口盘定位气动压板联动夹
螺纹心轴定位夹紧
圆柱衬套带有轴向定位，外
用三爪卡盘夹紧
螺纹衬套定位，外用三爪卡
盘夹紧
表A.1（续）
定位、夹紧符号标注示意图
JB/T5061——2006
装置符号标注或与定位、夹紧符号联合标注示意图
TB/T 5061--2006
乎口钳定位夹紧
电磁盘定位夹紧
软压三压卡盘定位卡紧
床头伞形顶尖：床尾伞形顶
尖定位，拨杆灾紧
床头中心堵，床居功心堵定
位，拨杆灾紧
角铁、V形铁及可调支承定
位，下部加辅助可调支承，压
板联动夹
一端固定V形铁，下平面垫
铁定位，另一端可调V形铁定
位夹紧
裴A.1（续）
定位、夹紧符号标注示意图
装暨符号标注或与定位、夹紧符号联合标注示意图
JB/T 5061 -2006
（国）
