【机械行业标准(JB)】 矿用一般型电力变压器

ICS 29.180
备案号：

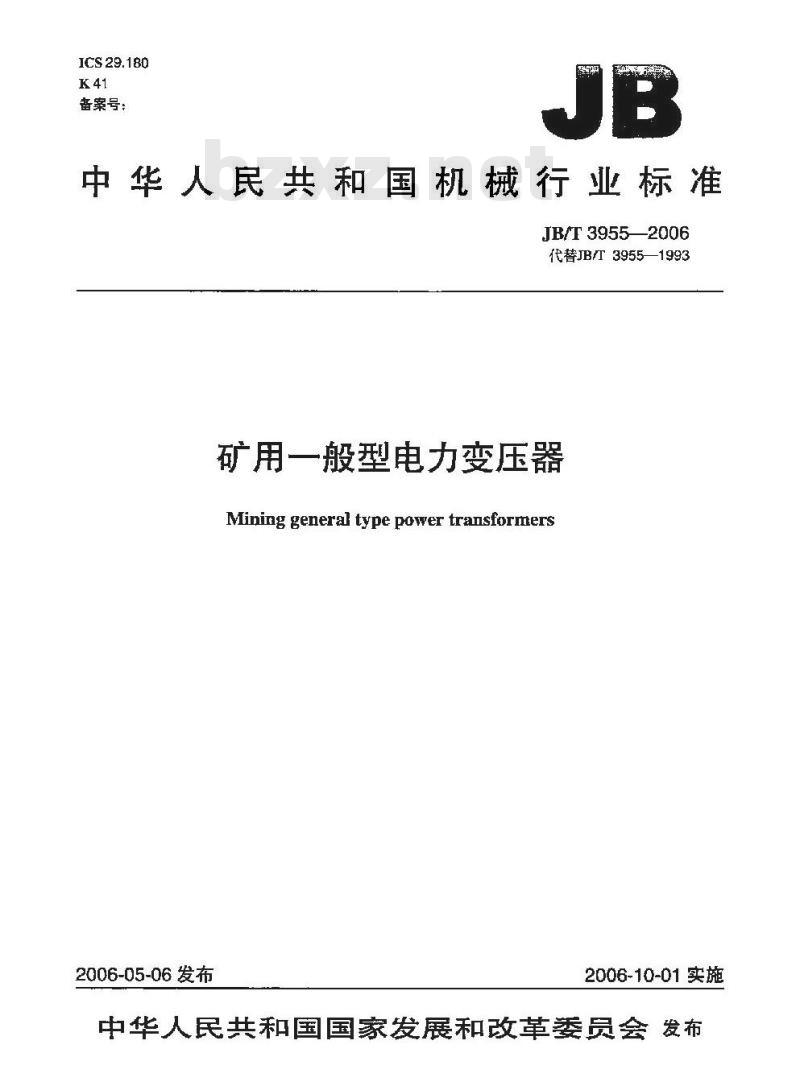

中华人民共和国机械行业标准
JB/T 39552006
代替JB39551993
矿用一般型电力变压器
Mining general type power transformers2006-05-06发布
2006-10-01实施

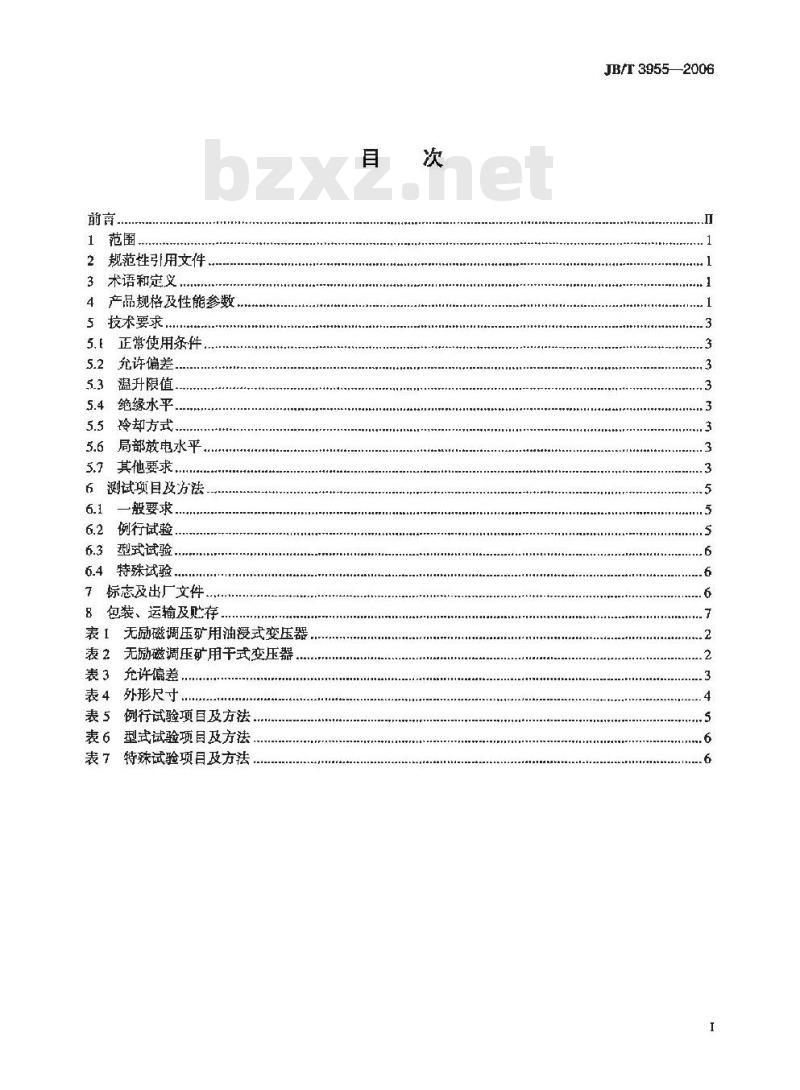

中华人民共和国国家发展和改革委员会发布前言，
１范围
2规范性引用文件，
3术语和定义
4产品规格及性能参数
5技术要求，
5.1 正常使用条件
5.2充允许偏差.
5.3温升限值
5.4绝缘水平.
5.5玲却方式
5.6局部放电水平
5.7其他要求..
6测试项目及方法
一般要求.．
例行试验.
型式试验
6.4特殊试验.
7标志及出厂文件
包装、运输及贮存
表1无励磁调压矿用油浸式变压器.表 2无励磁调压矿用干式变压器允许偏差
表７7
外形尺寸…
例行试验项目及方法
型式试验项目及方法
特殊试验项目及方法
JB/T 39552006
JB/T3955—2006

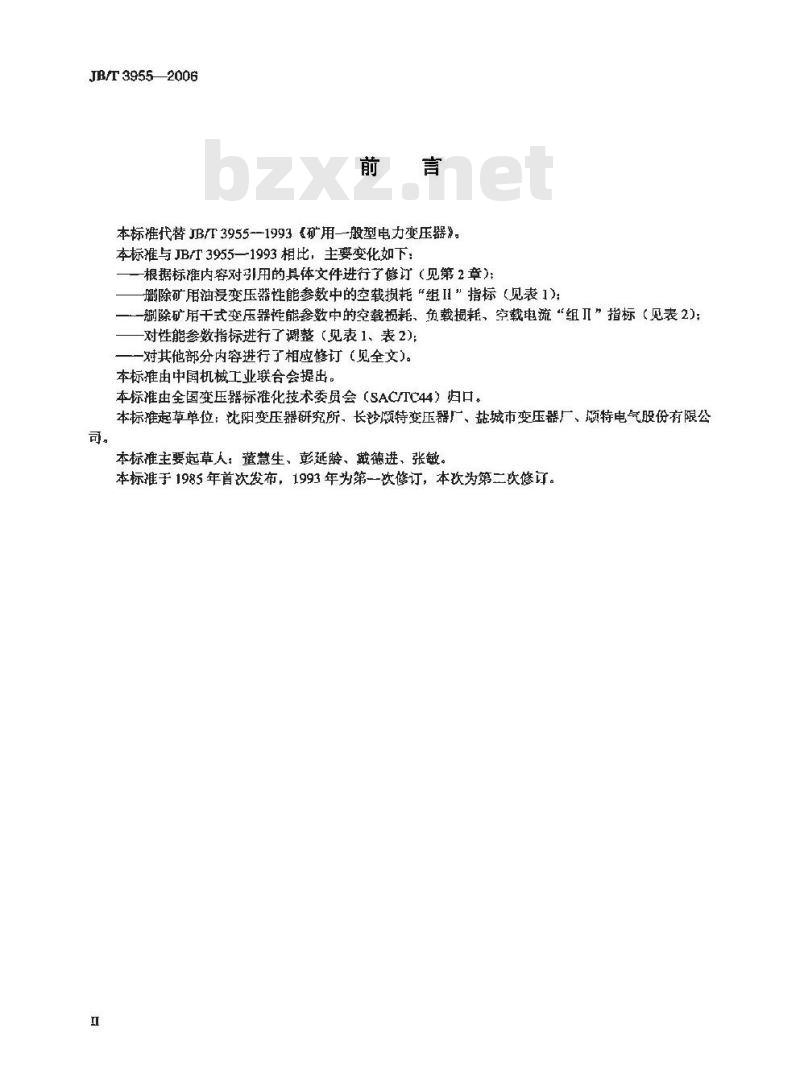

本标准代替JB/T3955--1993矿用--般型电力变压器”。本标准与JB/T3955—1993相比，主要变化如下：一根据标准内容对引用的具体文件进行了修订（见第2章）：珊除矿用油浸变压器性能参数中的空载损耗“组”指标（见表1)；一删除矿用干式变压器性能参数中的空载损耗、负载损耗、空载电流“组Ⅱ“指标（见表2)：对性能参数指标进行了调整（见表1、表2);一对其他部分内容进行了相应修订（见全文）。本标推由中国机械工业联合会提出。本标准虫全国变压器标化技术委员会（SAC/TC44）归口。本标起草单位：沈阳变压器研究所、长顺特变压器厂、盐城市变压器厂、顾特电气股份有限公司
本标雄主要起草人：董慧生、彭延龄、戴徳进、张敏。本标谁于1985年首次发布，1993年为第一次修订，本次为第二欣修订。1范围
矿用一般型电力变压器
JB/T3955--2006

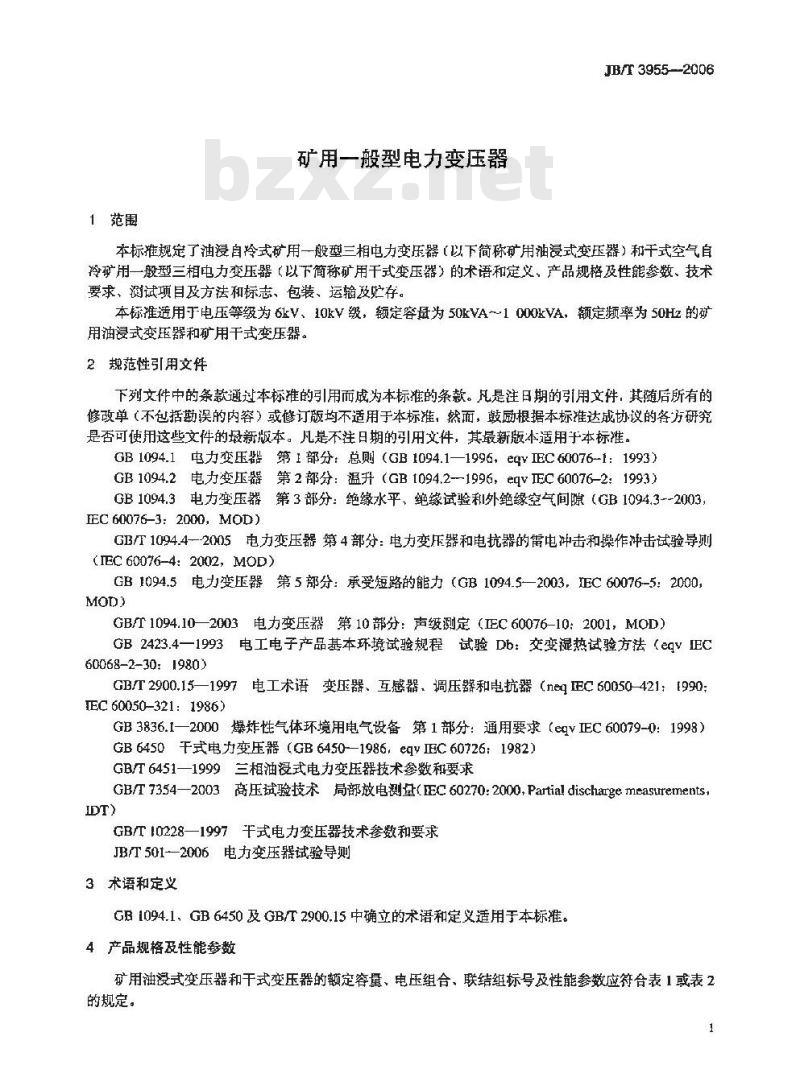

本标推规定了油浸自冷式矿用一般型三相电力变压器（以下简称矿用油浸式变压器）和干式空气自冷矿用一殷型三相电力变压器【以下简称矿用干式变压器）的术语和定义、产品规格及性能参数、技术要求、测试项目及方法和标志、包装、运输及贮存。本标准适用于电压等级为6kV、10kV级，额定容量为50kVA～1000kVA，额定频率为50Hz的矿用油浸式变压器和矿用干式变压器。2规范性引用文件
下列文件中的条款通过本标雅的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准，GB1094.1电力变压器第1部分：总则（GB1094.1—1996，eqvIEC60076-1：1993）GB1094.2电力变压器第2部分：温升（GB1094.2-1996，eqVEC60076-2：1993）GB1094.3电力变压器第3部分：绝缘水平，绝缘试验和外绝缘空气间隙（GB1094.3--2003EC 60076-3: 2000,MOD)
GB/T1094.4--2005电力变压器第4部分：电力变压器和电抗器的雷电冲击和操作冲击试验导则(IEC60076-4:2002，MOD)
GB1094.5电力变压器第5部分：承受短路的能力（GB1094.5一2003，EC60076-5：2000MOD)
GB/T1094.10—2003电力变压器第10部分：声级测定（EC60076-10：2001，MOD）GB2423.4一1993电工电子产品基本环境试验规程试验Db：交变禄热试验方法（eqVIEC60068-2-30:1980)
GBT2900.15—1997电工术语变压器、互感器、调压器和电抗器（negEC60050-421[990TEC60050-321:1986)
GB3836.1—2000爆炸性气体环境用电气设备第1部分：通用要求（eqvEC60079-0：1998）GB6450干式电力变压器（GB6450-1986，eqYEC60726：1982）GB/T6451—1999三相油浸式电力变压器技术参数和要求GB/T7354—2003高压试验技术局部放电测EC60270:2000.PartialdischargemeasurementsIDTX
GB/T10228—1997式电力变压器技术参数和要求JBT501-2006电力变压器试验导则3术语和定义
GB 1094.1,GB 6450 及 GB/T 2900.15 中确立的术语和定义适用于本标推。4产品规格及性能参数

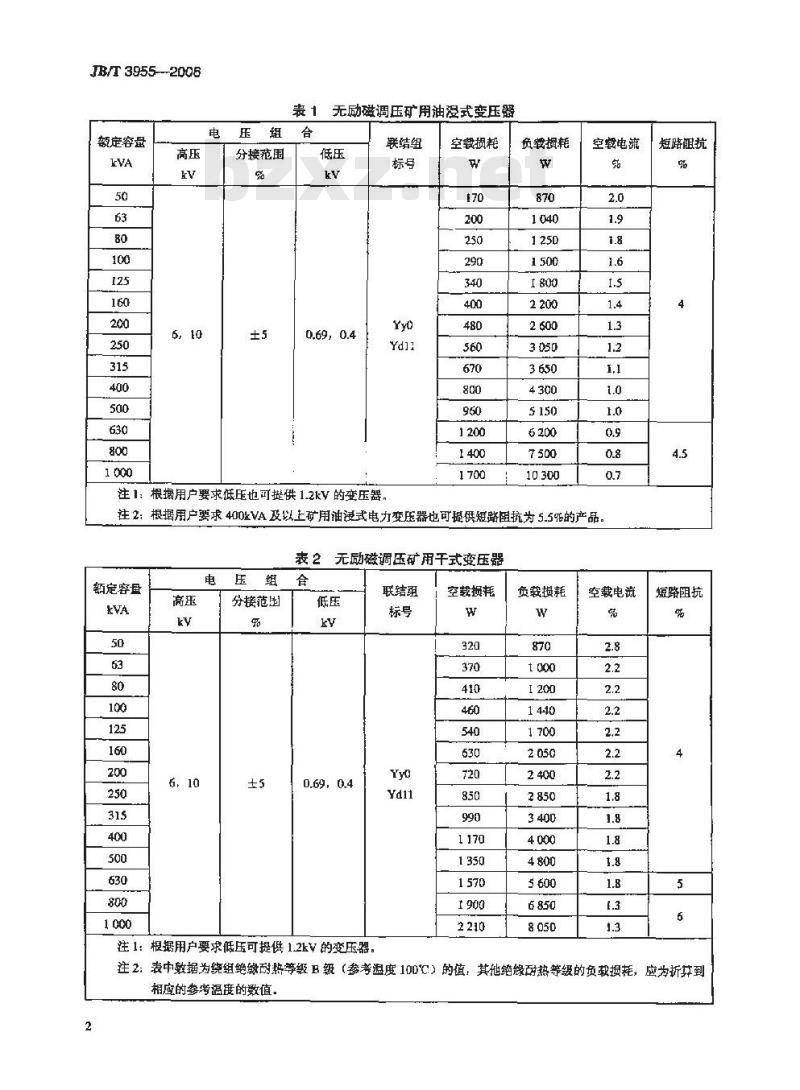

矿用油浸式变压器和干式变压器的额定容量、电压组合、联结组标号及性能参数应符合表1或表2的规定。
JB/T 3955---2006
额定容量
分接范围
无励磁调压矿用油浸式变压器
注1：根据用户要求低压也可提供1.2kV的变压器，标号
空裁损耗
负载摄耗
空载电流
注2：根据用户要求400VA及以上矿用油浸式电力变压器也可提供短路阻抗为5.5%的产品表2
压组食
额定容盘
分接范围
无励磁调压矿用干式变压器
联结组
0.69, 0.4
注1：根据用户要求低压可提供1.2kV的变压器。标号
空载损耗
负载损耗
空载电流
短路阻抗
短路阻抗
注2：表中数据为绕组绝缘耐势等级B级（参考温度100℃）的值，其地绝缘耐热等级的负载摄耗，应为折算到相应的参考温度的数值，
5技术要求
5.1正常使用条件
a）海拨不超过1000m：
b）最高气温40℃；
c）最低气温-20℃;
d）最高日平均气温25℃：
e）最高年平均气温20℃：
f）相对湿度不超过95%（当空气温度为25℃C时）；g）安装在矿井下最有煤尘、瓦斯，但无爆炸危险的场所；五）电源电压波形近似于正弦波。5.2充许偏差
矿用变压器性能参数允许偏差按表3的规定。表 3 充许偏差
空裁摄耗
负蛾损耗
空载电流
短路阻抗
空载电压比
主分接
其他分接
JB/T 3955-2006
+15%但总损耗不得超过+10%
8）规定电压比的0.5%
主分接
其分接
b）实际短路阻抗的士1/10
取其中低者
按协议，但不低于a）和b）中较小者注：当低压联结为y-d变换时，电压比的偏差均以0.69kv的电压值考核，5,3温升限值
5.3.1矿用油浸式变压器的温升限值应符合GB1094.2的规定。5.3.2矿用干式变压器的温升限值应符合GB6450的规定。5.4绝缘水平
5.4.1矿用油浸式变压器的绝缘水平应符合GB1094.3的规定。5.4.2矿用干式变压器的绝缘水平应符合GB6450的规定。5.5冷却方式
5.5.1矿用油没变压器的冷却方式为 ONAN。5.5.2矿用干式变压器的冷却方式为ANAN。5.6局部放电水平
矿用干式变压器的局部放电水平应符合GB6450和GB/T10228的规定，5.7其他要求
5.7.1矿用油浸式变压器
5.7.1.1油箱的材质应采用钢板：外壳的防护等级般不低于IP44。5.7.1.2油箱应能承受50kPa、历经5min的内压力试验无损伤及不发生永久变形和渗漏。5.7.1.3 密封性能要求按 GB/T 6451 的规定。5.7.1.4铁心应通过油箱可靠接地：在箱壳外和接线盒内分别焊有直径为M12的接地螺栓，并有“接地”或接地符号“亡”的明显标志。3
JB/T3955—2006
5.7.1.5允许在与水乎面成35°角的巷道运输。在油箱下部装有拖：在拖撬上备有拖动孔，固定孔及装配滚轮轴的安装孔。5.7.1.6
应分别装有能承受变压器器身重及总重的起吊装置。5.7.1.7
5.7.1.8所有紧固件螺栓、螺母设有防松装置，且螺拴不小于M6。5.7.1.9变压器不装储油柜，油箱内油面以上应有足够的究间。5.7.1.10箱盖上应装有防滴防綫的塞子，在变压器油温增高时，此塞子可保证箱内空气通过吸潮装罩逸出，同时也能注油用。
5.7.1.11在油箱低压侧装有油位计及插人玻璃温度计的座；位计要有抽温为-20℃、20℃和40℃三个油面标志；当油位计为玻璃制品时，外部必须有保护罩：当油位计损坏时，变压器的最低油位须商于裸露带电部分10mm以上。
5.7.1.12分接开关应安装在低压侧的侧壁上。5.7.1.13油箱下部装有取油样及放油的塞子，须使用专用工具才能打开。在运行条件不符合5,1时，变压器的温升限值及绝缘水平应符合GB1094.2和GB1094.3的5.7.1.142
规定。
变压器的外形尺寸不得超过表4的规定。表4外形尺寸
额定容量
50~315
400~1 000
部位尺寸
5.7.1.16变压器高、低压例应装电缆出线盒，结构应便于安装拆卸；用户在接线后可在电缆出线盒内充以电缆胶。
5.7.1.17电缆引人装置按以下规定：a）箱壳内部应有足大的空间，保证电缆护套引人长度不小于8mm，见图15
电缆护变
密封园
引人装过外
b）电缆引人装置应能防止电缆扭转、拨脱和损伤：c）为了达到防护等级P44的要求，可采用橡胶密封圜或其他密封材料以防止粉尘和水由电缆引入箱壳内：
d）产品出厂时所有电缆弓1入处须加封垫，保证运输和贮存：e）电缆引人考虑不直径的铠装电缆和软电缆的可能性。5.7.1.18引出线排列顺序按以下规定：a）高压套管（面向高压侧）按图2的规定：b）低压套（面向低压例、联结组Yd11）按图3的规定；4
5.7.2矿用干式变压器
JB/T3955-2006
应有起保扩作用的外壳，并能承受GB3836.1中表5规定的低冲击能量的冲击试验。5.7.2.1
外壳须采用优质钢板制造，外壳防护等级不低于P21。5.7.2.2
高低压引线在外壳内接好，引线和分接连线需采取措施，运行中不得产生火花。铁心应通过箱壳可靠接地：在箱壳下部应焊有直径为M12的接地螺栓，并有“接地”或接地5.7.2.4
符号“古”的明显标志。
5.7.2.5在箱壳下部装有拖撬：在拖撬上备有拖动孔、固定孔及装配滚轮轴的安装孔。应分别装有能承受器身重及总重的起吊装置。5.7.2.6
充许在与水平面成35°角的巷道运输。在运行条件不符合5.1时，变压器的温升限值及绝缘水乎应符合GB6450的规定，5.7.2.8
5.7.2.9器身与箱壳的固定必须牢固可靠；使用时器身不得有偏斜现象。5.7.2.10变压器应具有防潮性能：经过40℃、12周期湿热试验后能承受其例行试验规定值85%的工频耐压试验和感应耐压试验。
变压器的外形尺寸不得超过表4的规定。6测试项耳及方法
6.1 一般要求
a）除非另有协议，试验应在制造厂进行：b）定期的型式试验至少五年进行一次：c）绝缘试验应使变压器温度与环境温度相接近，有分接的绕组应处于主分接位置。d）除绝缘试验外的其他所有特性试验均是以额定条件为基础。e）负载损耗、短路阻抗应校正到参考温度。6.2例行试验
例行试验项目、试验方法按表5的规定。表5例行试验项目及方法
试验项目
外观捡查
绕组电阻测量
绕组对地绝缘电阻的测量
联结组标号检定
电压比刻盘
短路阻抗和负载摄耗测鱼
空载电流和空载损耗测量
外施耐压试验
感应耐压试验
密封试验
变压器油试验
局部放电量
试验方法
按5.7及企业内控技术文件
JB/T501
GB 1094.1
GB 1094.1
GB 1094.1
GB/T6451
GB/T7354
适用产品
矿用油浸式变压器及
矿用干式变压器
矿用油逻式变压器
矿用干式变压器
JB/T 39552008
型式试验下载标准就来标准下载网
型式试验项自、试验方法按表6的规定。衰6型式试验项耳及方法
试验项目
温升试验
雷电冲击试验
油箱（外壳）机械强度试验
湿热试验
6.4特殊试验
特殊试验项目、试验方法按表了的规定。武验方法
GB1094.2（油设式）
GB 6450 (干式)
GB/T 1094,4
B/T50（油漫式）
GH3836.1（十式）
GB 2423.4
表7特殊试验项目及方法
序号试验项目
短路试验
声级测定
标志及出厂文件
试验方法
GE 1094.5
GB/T 1094.10
变压器箱壳的明显处须有清晰的永久性“KY”标志。出线端子应有标志牌。
7.3电盒盖上应有“严禁带电开盖”警告字样。7.4铭牌上应表示下述各项：
a）铭牌上方有明显的“KY”标志b）产品名称及型号：
c）矿用合格证号：
d）箱壳防护等级：
e）标准代号；
额定容量：
g）相数；
h）产品代号：
1）额定电压；
j）额定电流：
k）额定额率：
1）联结组标号；
Ⅲ）额定电流下的短路阻抗：
n）玲却方式：
o）出厂序号；
P）绝缘油重量（油没式）、总重量；q）绝缘水平、绝缘耐热等级（干式）：）国名、制造单位名：
5）制造年月。
适用产品
矿用油浸试变压器及
矿用干式变压器
矿用干式变压器
适用产品
矿用油漫式变压器及矿用干式变压器7.5每台产品出厂技术文件应附有安装说明书、铭牌标志图、产品合格证、出厂试验记录、产品外形6
图和产品拆卸及备件一览表：出厂技术文件应妥善包装：防止受潮、损环和丢失。8包装，运输及贮存
8.1产品包装时应保证变压器在运输和保管过程中不受损坏和吸溯。JB/T39552006
8.2矿用油浸变压器应注足油后交付运输：矿用于式变压器在运输时，必须采取措施防止雨水和异物进人籍壳内。
8.3变压器运输及贮存过程中应无严重振动，颠簸及冲击现象。7
