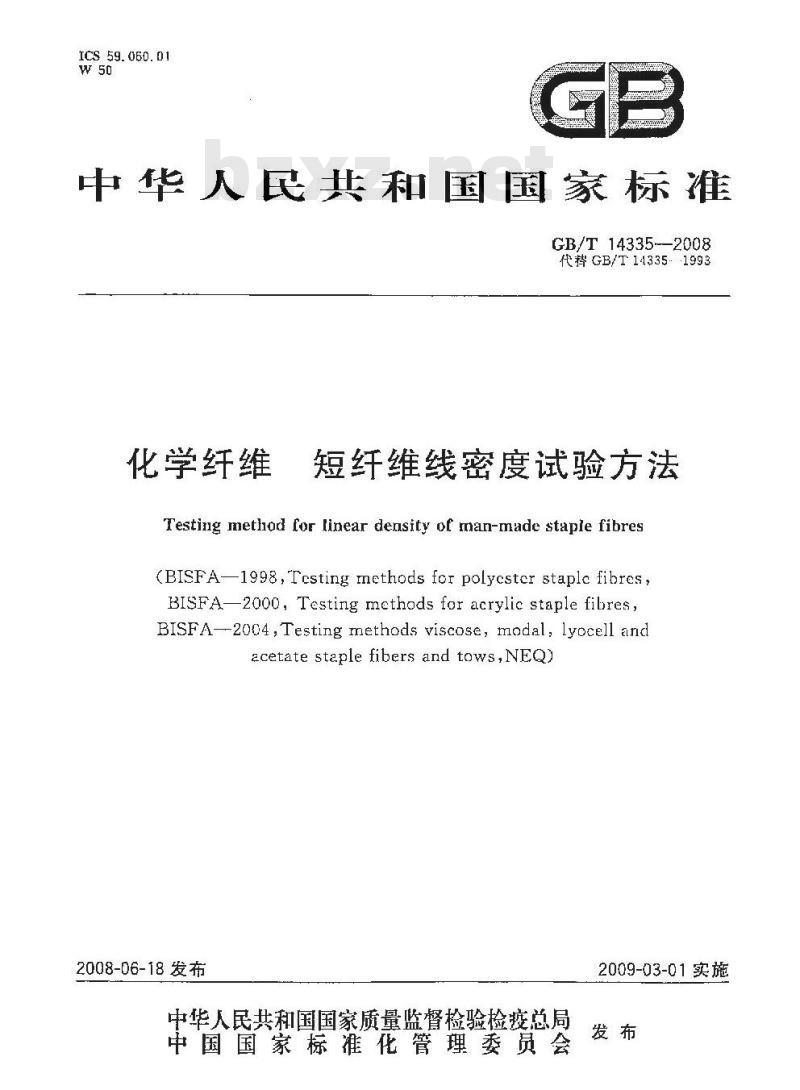

【国家标准(GB)】 化学纤维 短纤维线密度试验方法

ICS59.060.01
中华人民共和国国家标准
GB/T14335--2008
代GB/T14335-1993
化学纤维
短纤维线密度试验方法
Testing method for linear density of man-made stapie fibres(BISFA-1998,Testing methods for polyester staple fibres,BISFA-2000, Testing methods for acrylic staple fibres,BISFA--2004,Testing methods viscose, modal, lyocell andacetate st2ple fibers and tows,NEQ)2008-06-18 发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2009-03-01实施
GB/T14335-200B
本标准与国际人造纤维标准化局标准BISFA1998《涤纶短纤维试验方法》、BISFA2000《鹏纶短纤维试验方法》和BISF.A2004《粘胶、莫代尔、莱塞尔，醋酸短纤维及丝束试验方法》中的线密度测试部分的一致性程度为非等效。
本标准代替GB/T14335—1993合成纤维线密度试验方法》。本标谁与GB/T14335—1993相比主要变化如下：扩大了适用范围，由原米的合成纤维扩大到化学纤维。-增加了规范性引用文件，GB/T15000.8%标准样品工作导则（8)有证标推样品的使用》，不轰迹标推样品和有证标准样品的定义。修改了漆纶、睛纶、丙纶纤维的调湿和试验用标准大气的相对褪度，由原来的(65二=3)%修议为(65±5)%。
修改了实验室样品的调湿时间，增加了附录A快速调湿时间；修改了取样量，根据2000版BISFA对纤维取样量的要求，由原来的1500根～2000报，修改为2000根左右，增加了根据纤维的规格计算出其体的取样量。增加了中段切断长度10mm。根据纤维的长度，规定切取不同的中段长度及与中段长度机对应的计算根数。
增加了线密度偏差率的计算公式。增加了振动法测试线密度的方法。一增娠了渐录B振动式细度仪校验法。一增抵了附录C统计:术语与计算,本标推的附录C为规范性附录,附录 A,附录B为资料性附录。本标准由中国纺织工业协会提出。本标准由上海市纺织工业技术监督所归口。本标准起草单位：中国石化1海石汕化工股份有限公司、仪征化纤股份有限公司、山东海龙股份有限公司、丹东吉丹化纤有限资任公司、上海市纤维检验所。本标推主要起草人：王永梅、管晓兼、宋静、冷维彦、娄善好、徐云。本标准所代替标准的历次版本发布情况为：GB/T 11335 --1993.
1范围
化学纤维短纤维线密度试验方法GB/T 14335—2008
本标推规定了化学纤维线密度的两种试验方法，束纤维中段称量法（方法A)和单纤维振动仪法（方法 B)。
本标雅适用于骤酯（涤纶）、聚酰胺（锦纶）、聚丙烯腈（脂纶）、聚丙烯（丙纶）、聚乙烯醇缔甲醛（维纶、再生纤维索纤维等化学短纤维的线密度测定。丝束可参照使用。以上两种方法试验时均应对纤维施加一定的张力，使纤维仲真卷曲消失，保证测试结果的有效性。方法A利力法的采用，根据具体条件由有关双方协商确定。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标难的条款，儿是注目期的引用文件，其随盾所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，跛刷报概本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文片，其最新版本适用于本标准。GB/T3291.1纷织织材料性能和试验术语第：部分：纤维和纱裁GB/T6529紡织品的调湿和试验用标准大气GB/T 8170
数值修约规则
GB/T1<334化学纤维短纤维取样方法GB/T15000.8标推样品工作导则（8)有证标样品的使用3术语和定义
GB/T3291.1和GB/T15000.8确立的术语和定义适用习本标雅。4试验通则
4.1预调湿，调湿知试验用标准大气2.1.1回潮率在公定国潮率以下的实验室样品,可不必进行预调源。4.1.2回潮率在公定回潮率以上的实验案样品的预调湿规定一温度不超过50℃：
一相对湿度 5%～25%;
一时间大于 30 min。
4.1.3实验室样品的试验用标准大气按GB/T6529规定执行。涤纶、腈纶和丙纶纤维试样的调湿和试验用标准大气：温度（20±2)它；
-相对湿度(65士5)%;
一凋湿时间 4 h,
其他化学纤维试样的调湿和试验用标雅大气：一温度(20±2)℃：
一相对湿度(65士2)%;
一推荐调湿时间 16 h。
双方约定试样调湿时间可参见附录Λ。GB/T14335—2008
4.2试样及其制备
4.2.1按GR/T14334规定抽取试样。不娶在货批中拙取有受损的、在运输途中意外受溉或已被打并过迹象的任何包装件。4.2.2从试样中随机取出10g左右作为线密度测定样品，按4.1规定逊行预调混和调湿。使线密度沉定样品达到吸湿平衡(每隔30 min连续称最的质量递变量不超过0.1%）。4.2.3对终或试样，从批样中取得代表性样品后，剪取10段适宜长度的试验样品，随机取出 10名左右的试样作为线密度测定样品。
5试验方法
一克纤维中段称量法
5. 1 方法 A—
5. 1. 1 原理
在试验用标准大气条伴下，从伸查的纤维束上切取一定长度的纤维束，测定该中段纤维束的质量和根数，计算线密度的平均值：线密度用分特克斯(dtex)衰示。5. 1. 2仪器及工具
天子，最小度俏0.01mg。
5. 1. 2. 1
5. 1. 2. 2
5. 1. 2. 3
5. 1. 2. 4
切断器：10短m/z0mm或30mm,允许误差±0.01mm。梳子：10/每7%，20针/cm。
投能仪越必借数50倍一100倍。
绒板：绒板颜色与试验红维颜色对比色5. 1. 2. 5
5. 1.2.6假子，球需洲
5.1.3试验步骤
5.1. 3.1从已调乎衡的线密度测定样品中取一定根数的纤维束，手拉整理几次l,使乏成为一端平齐、仲直且不延伸的试样束免费标准bzxz.net
5. 1. 3.2纤维束镀格数的规定:纤维名义线密度<10:00 dtcx,取 2 000 根左右;纤维名义线密度≥10.00dtex可适当减少取样根数。其整现3.束～5束平行试样,当中段长度为1tnm时，平行试样应为5束。根据试样的规格,按式(1)计算出每束纤维的取样量。M
武中：
M——试样质景，单位为毫克（mg）；TmXL.
Tim—试样的名义线密度单查为分特(dtcx);L—名义长度,单位为意米(mm)。-(1)
5. 1. 3. 3在能消除卷曲所需要的尔张力下,用切断器从经整理的试样束的中部,切下-·定长度的试样束中段，初下的中段试样中不得有游离纤维。切断时试摔京应与刀口垂直。5.1.3.4初取中段长度规定见表1.表1切取中段长度规定
纤维长度L/mm
切政凸段长度L/mm
38≤L<65
5.1.3.5用锻子夹取一-小克中段试样，平行排列在玻璃片上，盖上玻璃片，用橡皮筋扎紧：在没影仪上逐根计数，也可以用其他方法准确计数。纤维计量根数规定：切 10 mm 时，每片不少于 400 根；切20 mm时,每片不少于 350 根;切 30 mm时,每片不少于 30D 根。5.1.3.5数好的试样贞放在试验用标准大气下进行调湿，平衡后将试样逐束称量（精确至0.01mg）。2
5. 1. 4 结果计算
5.1.4.1线密度
线密度按式(2)计算：
式中：
T线密度，单位为分特(dtax);
T.-10000X
m——所数根数试样的质量，单位为旁克(mg)；n——样根数;
L一\-中段均断长度，单位为毫米(mm)。5.1.4.2平均线密度
试验结果以平行试验次数的算术平均值表示，见式(3)。中：
T,一-平均线密度,单位为分得(dtex)；T.—实测线密度，单位为分等(dtex)。5.1.4.3线密度偏差率
线密度偏差率按式(4)计算：
式中：
密度偏差率,%;
平均线密度，单位为分特(dtex）：Trm—名义线密度,单位为分特(dtex)。5.2方法B—单纤维振动仪法
5.2、1原理
GB/T 14335—2008
一定长度的单程纤维在规定的张力下以谐振频率振动。在请振茶件下，根据能振频率，纤维报弦长度和预加张力值，自动计算并显示纤维试伴的线密度。本方法假设纤维在测试长度上的线础度起不变的，
5.2. 2仪器和校准
5.2.2.1振动式细度仪
振动式细度仪应具有以下精度：a）施加的张力应在规定值的二0.5%范国内，b)
谐振频率的测量误差不超过±0.5%c）纤维振弦长度的误差不超过士1%。5. 2.2.2振动式细度仪的校准
按本标准附录B校准振动式细度仪。5. 2. 3预加张力
涤纶、腈纶、丙纶、氯纶、维纶、锦纶、再生纤维素纤继：(0.15士0.02）cN/dtcx。如果上述预张力不能满足振动式细度仪的使用要求，可用经过纤维生产单位与用广双方商定的预张力。也可用仪器生产厂提供的预张力。3
GB/T14335-2008
5.2.4试验步骤
5.2.4.1从已调湿平衡的线密度测定样品中取2000根左右试样，可根据纤维的规格，按式(1)计算出试样的取样摄。
5.2.4.2将这些数量的试样分别横铺在--块绒板上。用锻子逐根取出纤维，每10根纤维中9根放在一边，只有第10根纤维用作下一步试验。继续这种过程，直至从每个实验室样品取得所的减样根数。5.2.4.3张力夹大小的选取按5.2.3确定。5，2.4.4用张力夹随机夹持纤维一端，敢出后用锻子爽持另一端，将试样夹入振动式细度仪的夹持器中。在这个过程中避免意外拉维。5.2.4.5纤维起报后，显示绒密度值，确认该根试样的线密度值：：5.2.4.6排个实验室样品试验50次。5.2.4.7打印测试结果。
5. 2,5 结果计算
5.2.5.1乎均线密度
平均线密度以50根单根纤维的线密度值的算术平均值表示。5.2.5.2增加试验根数的计算
对确定95%的翼循炭平时，除已经规定的试验根数外，当置信区问半就值越过算术总平均值上3%，按附录C的规定均加试验根数。5.3数据修约
各项试验结乘接(必总/T8170规定修约、线密度修约到小数点后两位;线密度偏差、线密虚变异系数修约到小数点后一拉
6试验报告
试验报告应包据以坏内容：
a）样品的名称和规格；
被选作批解粹品包装件的号码标识：采用的试验还法圾所有的试验参数；e
实验室伴品的个项性能测试结果，如果有计算标准偏差和变异系数，则要弯人报告；d
经协商后对试验形骤的修改提示及其他与本标难不一致的部分；观察到的异常现象
试验人员利试验自期。
A.1本方法规定了试样快速调湿的时间。附录A
（资料性附录
快速谢湿时间
2在有争议的情况下，本方法需经有关各方协商之后方能采用。A.2
A.3调湿时间见表A.1.
表A,1
试样的标准回潮率/%
2以上～19
设以了
快速调湿时间表：
GB/T 14335—2008
以最少调湿时问/
GB/T 14335—2008
附录B
（资料性附录）
振动式细度仪校验法
振动仪校验可以采用标准样品校验法或单丝秘互校验法，B.1标准样品校验法
B.1.1记下振动仪校准拨热上的读数K，。对无校准拨盘的振动仪，其K1=1。B.1.2从标推样品或有证标雅样品中，按5.2.4.1规定取出所籍试样样品B.1.3由该标雅样品的线密度值，按5.2.3规定确定张力夹的大小，用振动仪测试100根纤维，得平均线密T.。
B.2单丝称重校验法
B.2.1记下振动仪校准被盘上的读数K，。对无校准拨盘的振动仪，其K，=1。B,2.2取5根1000mm长的单丝，用十万分之一的天乎称出其质量（单位为g），第本标准的式（2)计算山该单丝的线密度Ta。
B.2.3将每根单丝剪成长度为50mm的纤维段.得到共=0c根短纤维试样。B.2.4出线密度T值按5.2.3规定确定张力卖大小，用振动仪测试所有100根纤维，得平均线密度Tu：
3.3校准拨盘与试验结果的修正
B.3.1校准拨盘的调整
按式(B.1)计算修正系数
式中：
K--·修正系数；
K,-·校准前振动仪校准拨盘的修正系数；T—-标准样品线密度值或.单丝称重线密度值，单位为分特(dtex)：T。--一振动仪所测平沟线密度，单位为分特（己tex），将校准拨盘的读数裁至K，振动仪校准完毕。 B.1
K值应在0.900～1.100之间。如超过此范围，应对振动仪进行检查。特种纤维不受此限制。B.3.2试样测试结果的修正
对拨盘已校准的振动仪，其测试结果不再修正。对无校准拨盘的振动仪，按式(B.2)修正试验结果。TA=KXT
我中：
Tu一：试验样品修正后的结果，单位为分特(dtex)；T一：试验样品的测试值，单位为分特（dtex）。6
--t B, 2
c.1单值
附录C
(规范性附录）
统计：术语和计算
GB/T 14335—2008
在一系列试验中仁何依次观测值称为单值。在系列 n次观测中,第：次观测的单值，以 表示。
C.2 算术平均值
方差和标准差
算求平均值是单值的总和除以它们的不数(n)现见武(C,1)：.C.1)
单值的方差2是各单值与算术平均值之差的平方和除以（n…1)，见式（2)：会）室
.. C.2
单值的标推偏差是方差的平方根，见(C.3)：..(C. 3)
式中：
样品的个
单值；
实验室样品的算术恶均值，
C.4变异系数
标推偏差与算术平均值之比值,用百分率表示,见式(C. 4)：CV
式中：
一变异系数，%。
C. 5 暨信界限
组单值的n饮试验值近似正态分布。在实验室样品的算术乎均值(云)左右，对称地划定一个区间，使所试验的真实算术平均值以给定的百分率(本标准要求95%)落在该区间中。住：该百分率称为置值永平，暨信水平有对以C 和 1之间的效表示,但还常以百分率裴示。从(元一)到(元十)的区间称为置信区司，(一c)和(十c)称为斑信界限，7
GB/T14335—2008
在规定的笠信水平下，信区间的半宽值是由算术平均值来估计批量样品的真实算术平均值，所产生误差的墩大值。暨信区间的半宽值由式(C.5)得出：t
1-系数(在所娶求的95%暨信水平下，可从与n成函数关系的表C.1得到）；标雅偏差；
几——单值的个数。
法，当对仪器为而的新淡娶求足够严格时，系统误差可以忽略不计。通常以算太总平均值的百分率C来表示半宽[,见式(C.6)或式(C.7).
c(%) =
C(%) = , C(%)
与的函数关系表
3:～40
41~-60
61-120
121~230
..(C.6)
试验中个别试样总是不会得到正态分布的数据，医此需要从批量样品中取得的一系列实验室祥品进行独立的试验。每个实验室样品试验多个试样，按第C,2章计算该实验室样品一系列单值的算术乎均值。按第C.3章计算每个实验室样品的单值对算术平均值的标准偏差。算术平均值的置信界限可由该标准偏差计算，此处n为所测试的实验室样品个数。C.6试验数量的再确定
按GB/T14334规定抽取实验室样品经测试后，落末能达到规定的置信区间，就有必要增加试验饮数。如果已经作了n次测试，计算标准偏差s或变异系数CV，如超过规定的置信区间，为了到达所要或的置信区间率宽值c或C\，试验次数应增加m饮，m按式(C.8)或式(C,9)计算：m =×
.( C. 8)
t—表C. 1 中与 值相对应的值
m t x
GB/T14335—-2008
在这种情况下，用（m1一）试验结果计算平均值和置信区间，且检查新的置信区间是香满足要求。9
GB/T 14335-2008
中华人民共和国
国家标准
化学纤维短纤维线密度试验方法GB/T 14335—2C08
中国标准出服杜出版发行
北京复兴门外三里河北街16号
邮政编码：10C045
网址 spc. net. cn
电话：6852394668517548
中国标出版社皇告印刷厂印剧
各地新华书店经销
开本880×12301/16
字数 18 于学
印张1
2008年10月第一版
2005年10月第一次印刷
书号：155066·1-3347C定价16,00 元由本社发行中心调换
如有印装差错
版权专有侵权必究
举报电话：（010)68533533
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
