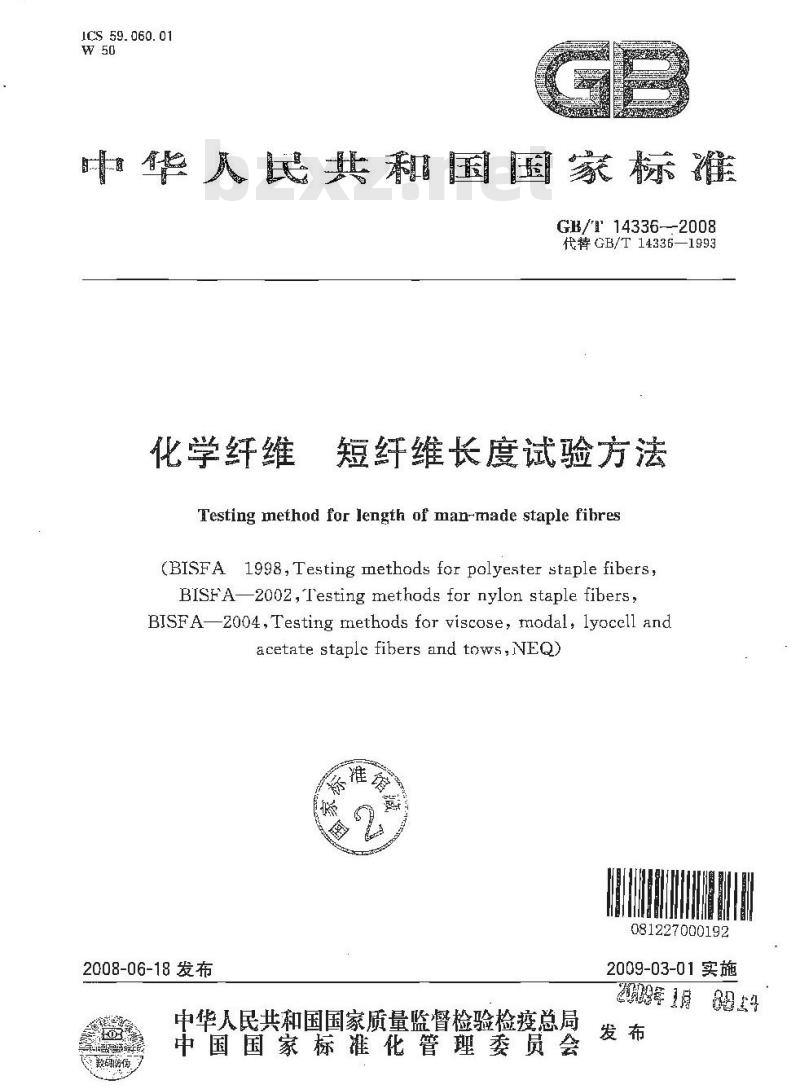

【国家标准(GB)】 化学纤维 短纤维长度试验方法

ICS59.060.01
华和家标准
GB/\l14336--2008
代替GB/T 14336—1993
化学纤维
短纤维长度试验方法
Testing method for length of man-made staple fibres(BISFA1998,Testing methods for polyester staple fibers,BISFA-2002,Testing methods for nylon staple fibers,BISFA-2004,Testing methods for viscose, modal, lyocell andacetate staple fibers and tows,NEQ)081227000192
2008-06-18发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2009-03-01实施
2年1R
GB/T 14336—2008

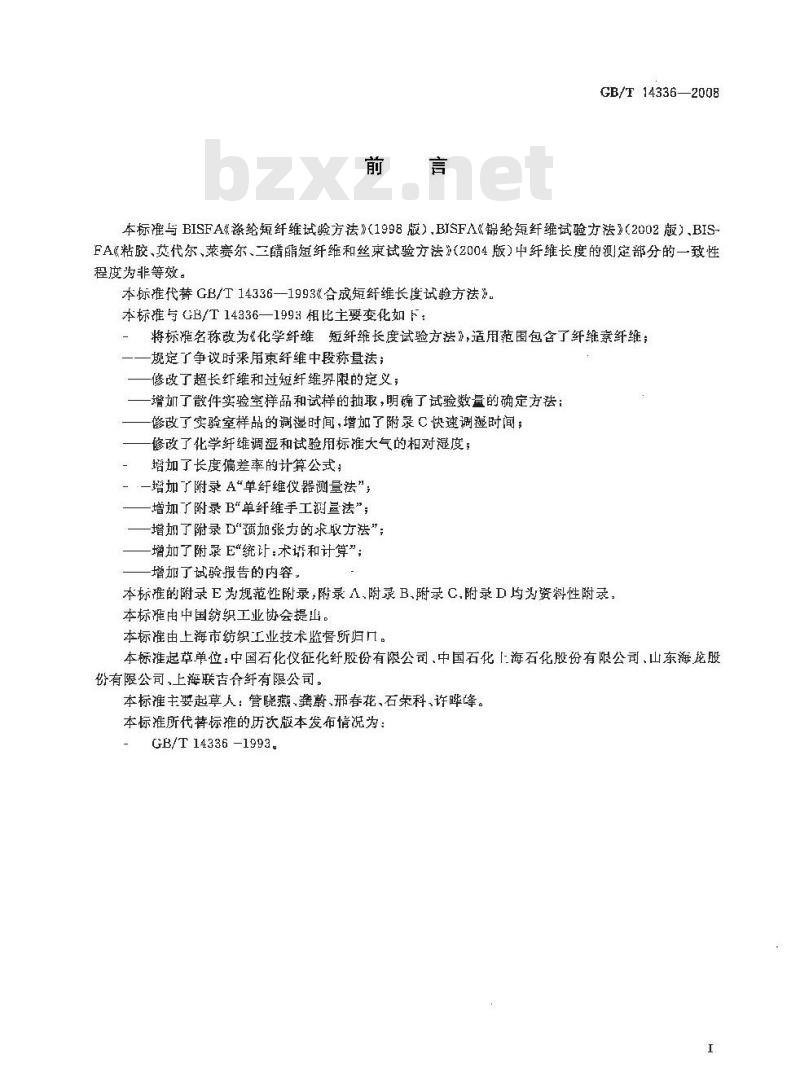

本标准与BISFA《涤纶短纤维试验方法》（1998版）,BISFA《锦纶短纤维试验方法》（2002版）、BISFA《粘胶、莫代尔、莱赛尔、三醋酯短纤维和丝束试验方法》（2004版）中纤维长度的测定部分的一致性程度为非等效。
本标准代替GB/T14336—1993《合成短纤维长度试验方法”。本标与GB/T14336—1993相比主要变化如下：将标准名称改为化学纤维短纤维长度试验方法》，适用范围包含了纤维素纤维规定了争议时来用束纤维中段称量法；修改了超长纤维和过短纤维界限的定义；增加了散件实验室样品和试样的抽取，明确了试验数量的确定方法：修改了实验室样品的调湿时间，增加了附录C快速调湿时间；修改了化学纤维调湿和试验用标准大气的相对湿度；增加了长度偏差率的计算公式：一增加了附录 A“单纤维仪器测量法”；增加了附录 B\单纤维手工测垦法”；增加了附录D\预加张力的求取方法”；增加了附录E“统计：术讲和计算”；增加了试验报告的内容，
本标雅的附录E为规范性附录,附录A,附录B,附录 C,附录D均为资料性附录。本标准由中国纺织工业协会提山。本标准由上海市纺织工业技术监所归几。本标准起草单位：中国石化仪征化纤股份有限公司，中国石化「海石化股份有限公司，山东海龙胺份有限公司、上海联吉合纤有限公司。本标雅主娶起草人：管晓燕、龚蔚,邢春花、石荣科、许哗峰。本标准所代替标推的历饮版本发布情况为：GB/T14336-1993.

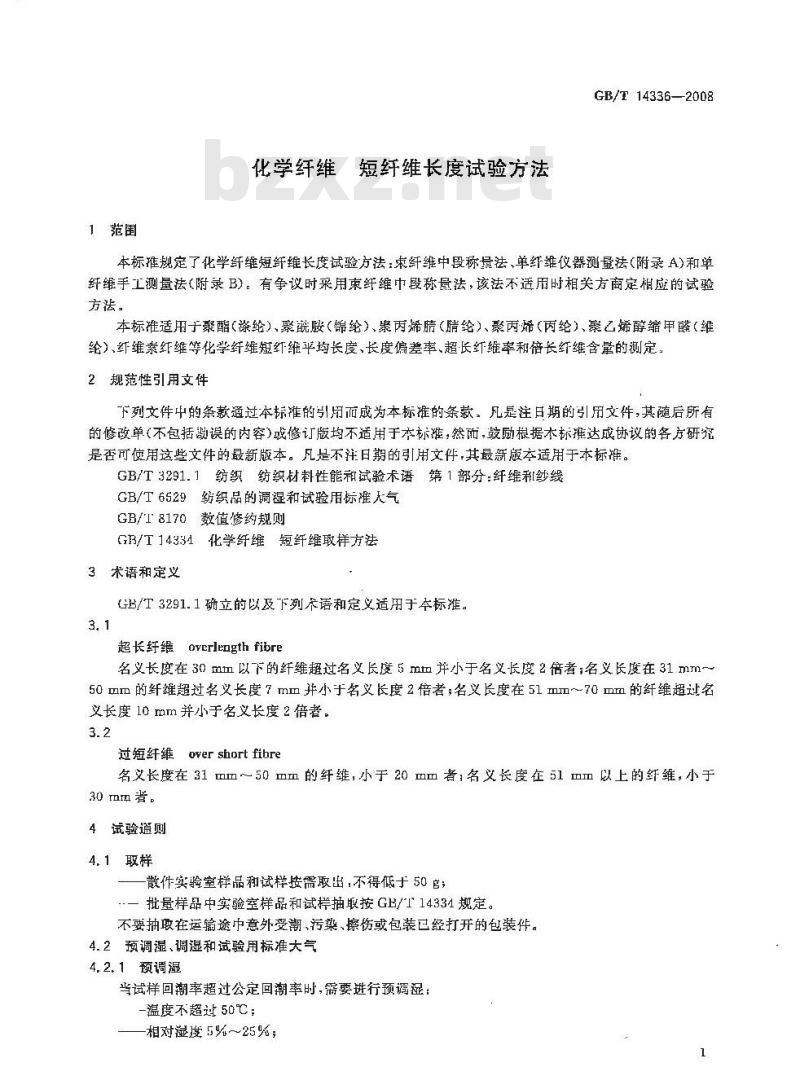

1范围
化学纤维短纤维长度试验方法
GB/T 14336—2008
本标推规定了化学纤维短纤维长度试验方法：束纤维中段称量法、单纤维仪器测量法（附录A)和单纤维手工测量法(附录B)。有争议时采用束纤维中段称量法，该法不适用时相关方商定相应的试验方法，
本标推适用于聚酯（漆纶）、聚酰胺（锦纶）、聚丙烯腈（纶）、聚丙烯（丙纶）、乙烯醇缩甲醛（维纶）、纤维素红维等化学纤维短红维平均长度、长度偏差率、超长纤维率和倍长纤维含量的测定2规范性引用文件
下列文件中的条款逼过本标准的引用而成为本标谁的条款，凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，敲励根据本标推达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标推。GB/T3291.1纺织纺织材料性能和试验术语第1部分：纤维和纱线GB/T6529纺织品的调湿和试验用标天气GB/T8170数值修约规则
GB/T14334化学纤维短纤维取样方法3术语和定义
GB/T3291.1确立的以及下列术语和定义适用于本标准。3.1
超长纤维overlengthfibre
名义长度在 30 mm 以下的纤维韬讨名义长度 5 mm 并小于名 义长度 2 倍者;名 义长度在 31 mm~50 巩m 的纤维超过名义长度 7 mm 并小于名义长度 2倍者;名义长度在 51 mm～70 mm 的纤维超过名义长度 10 mm并小于名义长度2倍者。3.2
过短纤维over shartfibre
名义长度在 31 mm～50 mm 的纤维,小于 20 mm 者;名义长度在 51 mm 以上的纤维,小于30 mm 者。
4试验道则
4.1取祥
散作实验室样品和试样按需取出，不得候于50官：批量样品中实验室样品和试样抽取按GB/T14331规定。不要抽取在运输途中意外受潮、污染，擦伤或包装已经打开的包装件。4.2预调湿、调湿和试验用标准大气4.2.1预调湿
当试样回潮率超过公定回潮率时，需要进行预调：一温度不超过50℃；
—相对湿度 5%～25%;
GB/T 143362008
时间大于30min：
4.2.2调湿和试验用标准大气
采用GB/T6529规定的织品的据湿和试验用标雅大气：涤纶、纶和丙纶纤维试样的调湿和试验用标准大气：温度(20+2)℃：
相对遂度（65土5)%；
调湿时间 4 h。
其他化学纤维试样的调湿和试验用标准大温度(20±2)℃；
相对湿度（65土2)%
推荐调湿时间16h
双方约定试样调湿时阅哪
5试验方活
5.1原理
将纤维梳理整青取
·定长
维长度成正比，比谢象为总质量5.2
天下：最度值0.01m
切断器20mm
钢梳：19
-绒板：燕
是脑米、20针
色与试验纤维颜
限制器数被症板、一号夹下载标准就来标准下载网
5.3试样制备
5.3.T从已调湿
5.3.2从上述样品
放卉绒板上，取出轩
式中：
样品中随者
暂相当于
的量可按
纤继球
艾5000
W—纤维的质量,单德杀笔下g)：L—纤维的名义长度，单位为毫米T纤维的名义线密度，单检双分特(dtex)。5.4试验步骤
况下,奇维的均长度与中段纤
长度和超展纤缝试验用，均匀地铺{1)
5.4.1将5.3.2剩余的试样用手扯松，放在绒板上，用手将倍长纤维（包括漏切纤维）挑出。5.4.2称取一份平均长度和超长纤维试验用的样品W。精确到0.01mg，进行手扯整理，用钢梳将游离纤维梳下。
5.4.3将梳下的纤维加以整理，长于过短纤维界限的纤维仍归人纤维束中，再手扯一欢，使红维束一端较为整齐。
5.4.4将手扯后的纤维束在限制器绒板上整理，使其成为一端整齐的纤维束，并梳去游离纤维。5.4.5将梳下的游离纤维整理后仍归人纤维束中，并对过短纤维进行整理，量出最短纤维的长度Ls(mm）,并称量过短纤维质量W，，精确到0.01ng5.4.6从纤维束中取出超长纤维W。称登，精确到0.01mg，仍并人纤维束中。2
GB/T14336—2008

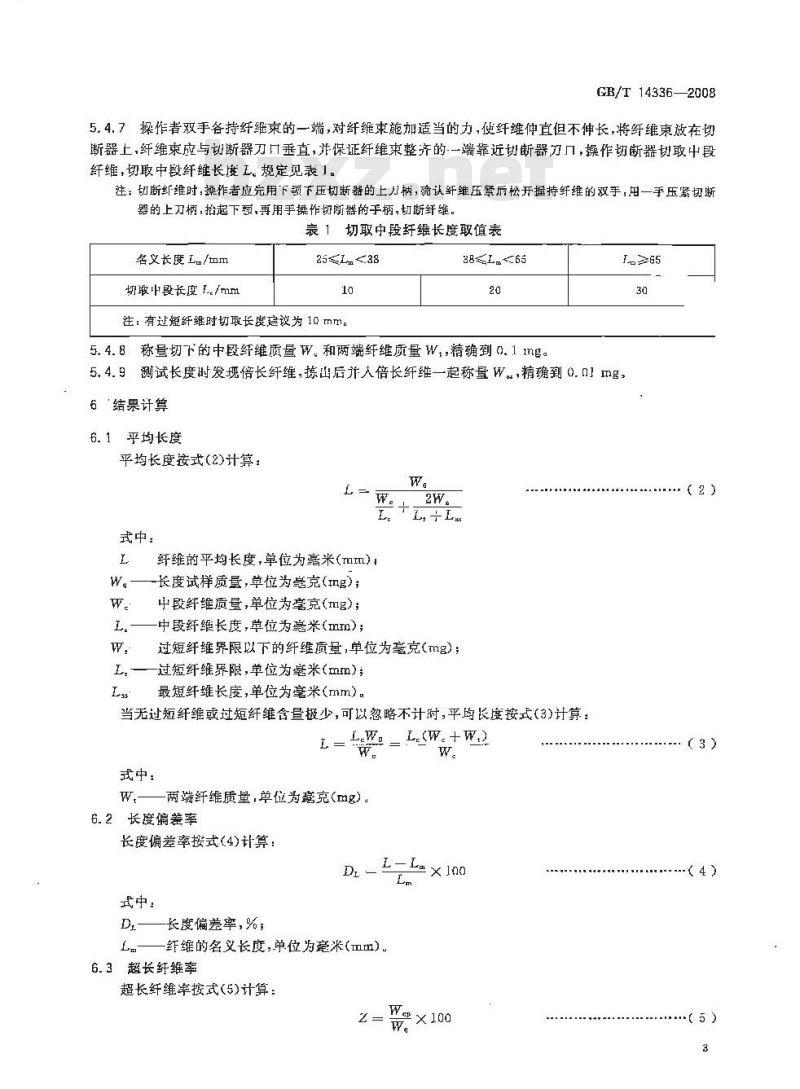

5.4.7探作者双手各持纤维束的一端，对纤维束施加适当的力，使纤维伸直但不伸长，将纤维束放在切断器上，纤维束应与切断器刀口垂直，并保证纤维束整齐的一端靠近切断器刀几，操作切断器切取中段纤维,切取中段纤维长度L。规定见表1。注：切断纤维时，操作者应完用下题下压切断器的上刀柄，确认纤维压紧后松开握持纤维的双手，用一手压紧切断器的上刀柄，括起下题，再用手操作切断器的手柄，切断纤维。衰1切取中段纤维长度取值表
名义长度 L./mm
切取中段长度L./mm
注：有过短纤维时切取长度延议为 10 mm。8865
5.4.8称量切下的中段纤维质量W。和两端纤维质量Wt，精确到0.1mg。L≥65
5.4.9测试长度时发现倍长纤维，掠山后并入倍长纤维一起称量W，精确到0.0lmg，6结果计算
6.1平均长度
平均长度按式(2)计算：
式中：
纤维的平均长度,单位为毫米(mm)-长度试样质量，单位为毫克(mg)；中段纤维质量，单位为毫克(mg)；中段纤维长度，草位为毫米(mm)；过短纤维界限以下的纤维质量，单位为毫克(mg)过短纤维界限，单位为毫米（mm）；最短纤维长度，单位为毫米（mm）。当无过短纤维或过短纤维含量极少，可以忽略不计时，平均长度按式(3)计算：L.w. - L.(w.+w.)
式中：
W,两端纤维质量,单位为毫克(mg)。6.2长度偏差率
长度偏差率按式(4)计算：
式中：
长度偏差率,%;
L—红维的名义长度,单位为毫米(Ⅱm)6.3超长纤维率
超长纤维率按式(5)计算：
We×100
（4）
GB/T143362008
式中．
2——超长纤维率，%；
-超长纤维质量，单位为毫克(mg)，6. 4倍长纤维含量
信长纤维含量按式（6)计算：
Wa×100
式中：
B倍长纤维含量，单位为毫克每竞（mg/100g）W.
倍长纤维质，单位为毫党(mg)：试样总质量，单位（g）
7数据修约
试验结果按 CB/I
试验报旨
试验报告包括息
样品的名称和靓格：
定修装
爱品包装件的
被选作
采用的读为法及所有的
实验室馨个项性能测
经协商履
最验步骤的像
观察到鸡鲜现象；
试验日期
系数，则要写人报告：
A.1范围
附录A
（资料性附录）
单纤维仪器测量法
GB/T 14336—2008
本方法适用丁聚酯（涤纶）、聚酰胺（錦纶聚丙烯脆(腈纶）、豪丙烯（丙纶）聚乙烯醇缩甲（维纶）、纤维素纤维等化学纤维短纤继平均长度的测定。A.2原理
在单纤维长度测量
A.3仪器
长度测尊装
爱置小分
天乎·帆
毫值0.1
维施加规定的预加张力，使其伸靠施不伸，自动测量纤维的长度。预加方黄葡：张力炎
与试验纤
A.4试验条件
预宣爽摄璃
预置夹持露离嫩20 mm,纤
A.4.2预加张
试样的预加节
鞍武（A.1）
式中：
-预加张力费
対比饱
美位为撞生（cN）
单位线密度的账力，单位为厘牛每分特（cN/dtex)?涤纶、锦纶丙
挂荐：
0.20cN/dtex;
纶等标推预加张力：0.05cN/ex
涤纶：(0,15±t03)eN/dtex
锦纶：(0,10±0.033N6dtex:
丙纶：(0.10士0.03)cN/dlex;
维纶：(0.10上0.03)eN/dtex;
纶标推颈加张力：(0.10士0.03)cN/dtcx;纤维素纤维标准预加张力：(0.060士0.006)cN/dtex，湿态(0.025士0.003)cN/dtex；中空涤纶短纤维采用(0.0147士0.0015)cN/dtex；对于不适合以上预加张力的纤维，可以参见附录D规定其他值，试样的名义线密度，单位为分特(dtex）A.4.3试验根数
一每个实验室样品试验25根纤维；一对确定95%的置信水平时，除已经规定的试验根数外，当置信区间半宽值超过算术总平均值5
GB/T14336--2008
的+3%,按附录F的规定增加试验根数。A.5试样制备
4,5.1从已调湿平衡的样品中随机抽取相当于2000根纤维质量的试样，取出纤维的质量可用式(A2)计算，精确到0.1mg。
式中：
W = T XLmX2 000
w-纤维的质量，单位为毫克（mg）);L
纤维的名义长度,单位为毫米(mm);纤维的名义线密度，单位为分特(dtex)。.... (A.2)
A.5.2将试样平铺在绒板上，用镊子逐根墩出纤维。每10根试样中9根放在一边，只有第10根试样用作下一步试验，剔除长度明显异常的纤维试样。继续这种过程，直至从每个实验室样品取得所籍的试样根数。
A.6 试验步骤
A,6.1用夹持器夹取一根纤维悬挂于单纤维长度测量仪的平衡臂上,然后用预张力夹镊子将纤维的另一端置于下夹持器中上、下夹持器中的夹持长度各为 1m)。A.6.2并启扭力天乎，按下降键，平衡后记F读数I，精确到0.1mm，A,6.3关闭天平，按上升镶，乎衡灯亮后取下废丝。A.6.4量复上述试验，直至规定的试验根数。A.7 结果计算
纤维的平均长度按式(A.3)计算：(A.3)
式中：
纤维的平均长度，单位为毫米(mm)：Lr—单纤维的长度，单位为毫米(mm)72：试验根数.
A.8数据修约
试验结果按 GB/T 8170 规定修约成小数点后一位。当诺要对该实验样品进行变异系数等统诈分析时见附录E,
B.1范围
同第 A 1章。
B.2原理
附录B
（资料性附录）
单纤维手工测量法
将单根纤维拉直而不弹长，逐摄测量长度。B.3器
长度测景装
长度测
天平：最剧
分度镇0.1
两把常
绒板：
B.4试验根数
试样制餐
同篇 A,5
B. 6 试验步
：用手瘀
与试验纤
用两把铸製夹持纤
B,6.2将左于握于钳口
B.6.3将右手握持
GB/T14336-2008
的钳口以外刚被看到。
子的零线处离齐。
高沿尺解纤维在绒板上置，直到卷曲削好消发愿用力过猛。
注：在拉直纤维时蔓
处刚能有到的纤维端所对准的尺上刻度即为该根纤维的长度L，精确到B.6.4右手握持的镊名
重复上述试验，直至定的试验数B,7 结果计算
同第A,7章。
B.8数据修约
同第 A,8章。
GB/T 14336—2008
已，1本方法规定了试摔快速调湿的时间。附录C
（资料性附录）
快速调湿时间
C.2在有争议的情记下，本方法需经有关各方协商之后方能采用。心3调湿时间见表C.1。
快速调湿时间表
试样的标推回潮幸/%
2以上-13
2及以下
附录D
(资料性附录）
预加张力的求取方法
最少调湿时间/h
D.1当某些试样不适应正文中规定的预加张力时，可用本方法求联预加张力，D,2本附录规定预加张力的求取试验应在CRE单纱强伸仪上逆行。T).3在试验仪上对试样作拉停试验得到负荷-伸长曲线，见图D.1。Ne/8
图D.1负荷-伸长曲线
窑长/冒
D.4从图上零负荷附近攻负荷变化随伸长变化最大的A点作切线与伸长轴相交于E，再由F作垂线与负荷-伸长曲线相交于F,F，所表示的就是试样的预加张力负荷值。P
E.1单值
附录E
(规范性附录）
统计术语和计算
GB/T14336—2008
每一次测定的结果称为试验单值。由一个样品的奔一次测定值计算得到的算术平均值，称为该样品的单值。以各样品的单值参加让实验室样品的算术总平均值，这些样品单值称为一组单值。E.2频数
每个实验室样品中-组单值的数目称额数。在第组中单值的数日用n；表示。表示组的数日。单值总数 n 按式(E. 1)计算:
E.3算术平均值
单值1，2：，，的算术平均值：是单值的总和除以它们的个数(n），见式（E.2)：元,=+2+
在由表组组成的频数表中,算术平均值按式(E.3)计算y =yi+nyr++nye
E.4算术总平均值
不论妇何分组(见单值)，一纠单值的总平均即为算术总平均值(无元和予）。只有在各组所合的单个数相同时，算术总平均值主，可由各纽的算术平均值计算得到，见式(E.4)。++
E,5方差和标准偏差
组单值的方差(s\)是各单值与算术总乎均值之差的平方和除以单值个数减,即(-1)，见式(E.5);
一组单值的标准偏差(5)是方差的平方根，见式(E.6)： E.6)
GB/T143362008
式中：
样品的个数；
单个样品的算术平均值；
实验室样品的算术总平均值。
在频数分布的情况下，按式(E、7)或式(E.8)计算：（)4
(—)2
E. 6变异系数
变异系数(CV)为标偏差与算术平均值之比值,见式(E,9)或(E.10)：CVB
式中：
CV —变异系数,%
E.7置信界限
（E.10）
一组单值的7次试验值近似正态分布。在实验室样品的算术总平均值(三)左右，对称地划定一个区间，使所试验的真实算术平均值以给定的百分率(本标准要求95%)落在该区间中。注：该百分率称为置信水乎，置信水平有时以口和1之间的数字表示,但道常以百分率表示。从(一c)到(十c)的区问称为置信区间,(一c)和(十c)称为置信界限。在规定的置信水平下，置信区问的半宽值c是由算术总平均值来估计批量样品的真实算术平均值所产生误差的最大值。置信区间的半宽值按式(E:11)计算：Wn
式中：
系数(在所要求的95%暨信水平下,可从与让成函数关系的表E.1得到);s---标准偏差；
单值的个
注：当对仪器方面的精度要求足够产格时，系统误差可以忽略不计。道常以箕术总平均值的百分案C来表示半觉值见式(E.12)或式(E.13)。
G(%) = CV,(%)
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
