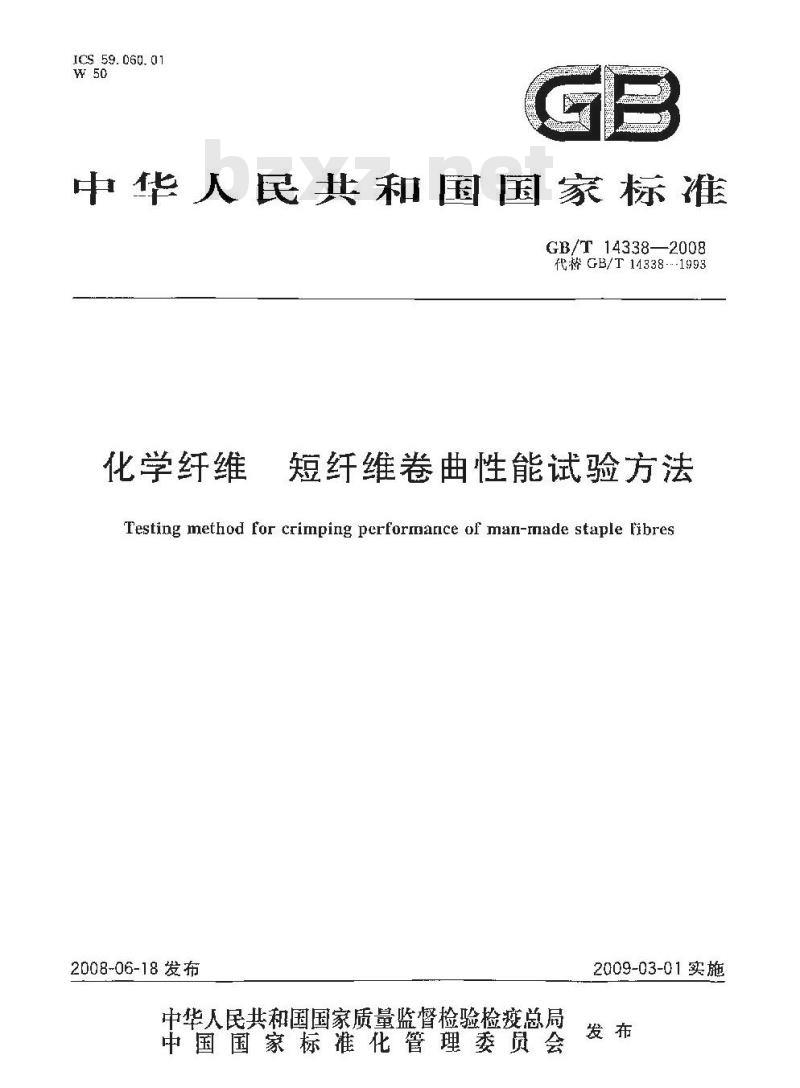

【国家标准(GB)】 化学纤维 短纤维卷曲性能试验方法

ICS 59. 060. 01
中华人民共和国国家标准
GB/T14338—2008
代GB/T14338-1993
化学纤维
短纤维卷曲性能试验方法
Testing method for crimping performance of man-made staple ribres2008-06-18发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2009-03-01实施
中年人民共
国家标雅
短纤维卷曲性能试验方法
化学纤维
GB/T 14338-2008
虱标准出版社出版发行
北京女兴门外三里河北街16号
邮孜编码：100045
网d: spc, net, cl
电话：6852394668517548
中国标维出版社案皇岛印刷厂印刷各地新华书店经销
并本 850×1230 1/18
印张0.75
学数16千学
2008年10川第一版
2008年10月第一次印刷
书号：#550661-33472
定价14.00
告由本社发行中心调换
如有印装差错
版权专有
侵权必究
举报电话：（010）68533533
GB/T 14338—200B
本标准与JISL1015化学纤维短纤维试验方法》中卷曲部分的一致性程度为非等效。本标准代替GB/T14338-1993《合成短纤维卷曲性能试验方法》。本标准与GB/T14338—1993相比，主要变化如下：~增加了卷曲弹性仪技术要求（见5.1.1)；一增加了散件实验室样品的抽取和试验数盘的确定（见6.1）；一增加了实验室样品的调湿时间（见6.2.1)；一修改了调湿和试验用标准大气的相对湿度（见6.2.2)；增加了预加张力的求取方法（见6.2.4）；增加了置信区问的半宽值（士3%）（见6.3）；增加了快速调湿方法（见附录 A）。本标准的附录C为规范性附录，附录A、附录B、附录D均为资料性附录。本标准由中国纺织工业协会提出。本标准由上海市纺织工业技术监所归口。本标准起草单位：纺织工业化纤产品质监督中心、石汕工业合成纤维质监督检验中心、仪征化纤股份有限公司、江苏三房巷集团有限公司、上海联吉合纤有限公司。本标滑主要起草人：陆秀、张语不、许美英、张玲殿、霜玲、杨艳。本标准所代背标雅的历次版本发布情况为：GB/T 14338--1993.
1范围
化学纤维
短纤维卷曲性能试验方法
本标准规定了化学纤维短纤维卷曲性能的试验方法。GB/T 14338--2008
本标推适用于聚酯（涤纶）、聚酰胺（锦纶）聚芮烯腈（哨纶）、聚丙烯（丙纶）、乙烯醇缩甲醚（维纶）、纤维紫纤维等化学纤维短纤维卷曲性能的测定。规范性引用文件
下列文件中的条款通过本标除的引用而成为本标谁的条款。凡是注日期的引用文件，其随眉所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其股新版本适用于本标雅。GB/I3291.1纺织材料性能和试验术语1部分：纤维和纱线CB/I6529纺织品的调湿和试验用标准大气GB/T8170数值修约规则
GB/1'14334化学纤维：
短纤维取样方法
3术语和定义
GB/T3291.1确立的术语和定义适用于本标准。4原理
在规定的负荷下，在一定的受力时间内，测定纤维的长受变化，确定纤继的独数、卷非率，卷复率和卷曲弹性率等性能。
5仪器和工具
5、1卷曲弹性仪和卷曲数仪。
卷曲弹性仪技术要求：
a）力值精度：
量程范围为 5 mN,其最小分度简为 0. 01 mN;-量程范围为 10 mN,其最小分既值为0. 02 tnN;量程范围为10mN以上其最小分值为0.05mN.b）长度分辨率0.01mm。
的力值测最读差≤1%。
5.2绒板：与纤维成对比色。
5.3锻子等。
6试验通则
6.1取样
橄件的实验室样品按需取出；最低不得小于10名。一批量样品中的实验室样品抽取按GB/T14331规定注：不要拍取在运输途中邀外受潮、包装破损、或是已经被打开的包装件。1
GB/T 14338—2008
6.2预调湿、调湿和试验用标准大气6.2.1预调湿
当试样回潮率超过公定国潮率时：需要进行预调显：潮度不超过50℃：
相对混度5%～25%；
--时间大于30min。
6.2.2调湿和试验用标准大气
按照（GB/T6529规定的纺织品的谢湿和试验月标准大气，选择如下参数：漆纶，脂纶和丙纶纤维试样的调避和试验用标雅大气温度（20士2）℃
相对凝度（65土5）%；
一调湿时间4h
b）其他化学纤维试样的调湿和试验用标雅大气为：温度（202）
相对湿度（65至2）%：
推荐调湿射间16上。
双方约定试样纳湿略问可参见附录人。6.2.3预置夹持距离
预趾夹持距荫第20mm，经继密义长度较今时可调整为1ot6.2.4预加张力
试样的预加张力
力按式(1)计算：
式中：
预加张为负截，单位为座牛(eN）：:XT
T一-试样的等义线懿度，单位为分特(dtex)；P-·单位线密度预游张力，单位为愿牛每分特(eN/dtax)。a
（1）
轻预加张动Q.0020上0.0002)cN/dtex；亚预姚张力维纶、锦纶、丙纶、氮纶，纤维素纤维（0.050士0.005)cN/dtex；涤纶、腈纶(0.0750±0.6076)eN/dtex;
对于不适合以标预加张力的纤维，可以参见附录B，规定其他值。6.3试验根数
每个实验牢样品试验20根纤箍。·对确定95%的置信水平时，除已经规定的试验根数外，当置信区间半宽值超过算术总平均值的士3.0%，按附录心的规定塔加试验根数。7试验步骤
7.1从已达平衡的样品中随机取出20束纤维（卷曲米被破坏），管于绒板上以备测定。7.2从每束纤维中随机用张力夹夹取一根纤维悬挂于卷曲弹性仪的测力挂钩上，然后用镊子将纤维另一端臀于下夹持器中。当夹持长度为20mm时，纤维的松弛长度尽可能在25mm以上，当夹持长度为10 mm时，纤维的松弛长度尽可能长。7.3加轻负荷平衡后读取L（精确至0.01mm）.光持距离为20mm时，读取25mm内全部卷曲峰和卷曲谷数了A夹持距离为10mm时，读取L。内全部卷曲峰和卷曲谷数了A。计数准则参见附录D。2
GB/T14338—2008
7.4加重负荷平衡后记下读数L（精确至0.01mm）7.5保持30s后，去除重负荷，恢复至预置来持距离，保持2min后，加轻负荷平衡后读豫L。（精确至0.01 mm)，
8结果计算
8. 1 卷曲数按式(2)计算：
式中；
单根纤维的卷曲数，单位为个每25毫米（个/25mm）：读取誉曲数的长度，单位为毫来(r.m)；JA—单根纤维在,.内室部卷曲峰和卷曲谷个数。8.2卷曲度按式（3)计第
式中：
J,-单根结维的卷曲度，
L。—纤维在轻负荷下测得的长度，单位为毫米（mm）：一纤继在重负荷下测得的长度，单位为毫米（mm）L
8.3卷曲回复率按式(4)计算：
× 100
式中·
Jwi-——单粮纤维的卷曲回复率，%，-
HORTTAEN
L2重负荷释放后，纤维纶2min创复，行在轻负彻下测得的长度，单在为题求（mm）。8.4卷两弹性率按式5)计算：
式中：
单根纤维的性率，肾。
8.5各项试验结果均以20.次测定值的算术平均值表示。9数据修约
.（5)
各项结果均按GB/T8170规定修约到小数点后一位，当要对该实验室样品进行变异系数分析等统计分析时见附录C。
10试验报告
试验报告包括：
a）样品的名秘和规格；
被选作批整群品包装作的号码标识；采用的试验方法及所有的试验参数：实验室样品的各项性能测试结果，如果计算标准偏差和变异系数，则要写人报告；d
经协商后对试验步骤的修改提示：e)
试验中所观察到的异常现象，
GB/T14338—2008
本力法规定了试样快速调湿的时问4. 1
【资料性附录
快速调追时间
在有争议的情况下，本方法需经有关各方协商之后方能采用。A.3
读湿时间见表A，1。
试样的标雅回渐率/%
2以上～13
2及以下
快邀调湿时间表
最少调湿时向/h
附录B
（资料性附录）
预加张力的求取方法bZxz.net
B.1当某些试样不适应正文中规定的预加张力时，可用本方法求取预加张力，本附录规定预加张力的求取试验应在CRE单纱强伸仪上逃行。B.2
3在试验仪上对试样作拉伸试验得负荷伸长线见图B.1。B. 3
GB/T 14338—2008
B.4从图上零负花附近取负莅变化随伴长变化最大的A点作切线与何长轴相交于E，再由E作乖线与负荷-伸长也线相交于F。，F。所表示的就是试样的预加张力负荷值。N
B1负荷-伸长曲线
GB/T14338—2008
C.T单殖
附录C
【规范性谢录）
统计：术语和计算
在一系列试验中任何依次观测值称为单值。在一系列2次观测中，第主次观测的单值，以无：表示。C.2筹术乎均值
单值出a，。，的算平均值是单值的总利除以它们的个数（n）见式（C.1）*= +++
C. 3方差和标准偏差
单低的方差（）是各单值与算术平均值之差的平方和除以（元一1），见式（C.2）：单值纳标准他差是方差的平方根，见式（C.3)：(:—)
-…-样品的个数；
—实验室样品的算术平均值。
C.4变异系数
标雅偏差与辑术平均值之比值，用百分率表示，见式(C.4)：×10c
式中：
CV.---.-变异系数，%。
C.5信界限
.(0.1)
一组单值的1次试验值近似正态分布。在实验室样品的算术平均值（)左右，对称地划定一个区间，使所试验的真实算术平均值以绘定的百分率(本标准要求95%)落在该区间中。注：该百分率称为查信水平，置信水平有时以0和！之间的数字表示，但还常以百分率表示。从（一)到（十）的区问称为置信区间，（一)和（十)称为置信界限。在规定的信水平下，置信区间的半宽值是由算术平均值来估计批量样品的真实算术平均值，所产生误差的最大值。段信区间的半宽值由式(C.5)得出：6
或中：
GB/T 14338—2008
系数（在所要求的95%置信水平下，可从与成函数关系的表C.1得到)：标准偏差；
单值的个数。
注：当对仪器方面的精度婴求足够严格时，系统误差可以忽略不计。通常以算术总平均值的百分率C来表示半宽值见式(C.6)或式(C.7)。
cr路)=-
表 C.1n与I的函数关系表
G1-120
121~230
.....-
....(c.+)
试验中个别试样总是不会得到正态分布的数据。国此需要从批量样品中取得的一系列实验宠样品进行独立的试验。每个实验室样品试验多个试样，按第C.2章计算该实验室样品一系列单值的算术平均值。按第C.3章计算每个实验室样品的单值对算术平均值的标准偏差。算术平均征的程信界限可由该标雅偏差计算，此处为所测试的窦验室样品个数。C,6试验数量的再确定
按GB/T14334规定独取实验室样品经测试后：若未能达到规定的性信区间，就有必要增加试验次数。如果已经作了软测试，计算标准偏差5或变异系数CV。如超过规定的借区间，为了到达所要求的聋信区间半宽值t或C\，试验次数应增加m次，加按式(C.8)或式(C.9)计算：T
式中：
表C.1中与n值相对应的值。
..( 0. B)
在这种情况下，用（十元）次试验结果计算平均值和登信区间，且捡查新的暨信区间是否满足要求。GB/T14338—2008
(资料性附录）
卷曲数计数
为了使于统一卷血数计数方法，如碰到以下情况，可以参考以下规则计数1大卷曲内有小卷曲，则不计[见图D.1a)]。2）小卷帕纤维按谷和峰计数L见图D,1b)]。3)
碰到圈状红继时,应卵除斥再计数[见图 D,1e]。两端如超过峰或谷剂优点时，以一个计[见图口，1d)，3G
GB/T14338-2008
各种形状的拳曲计数
版权专有侵权必究
书号：155066·1-33472
定价：
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
