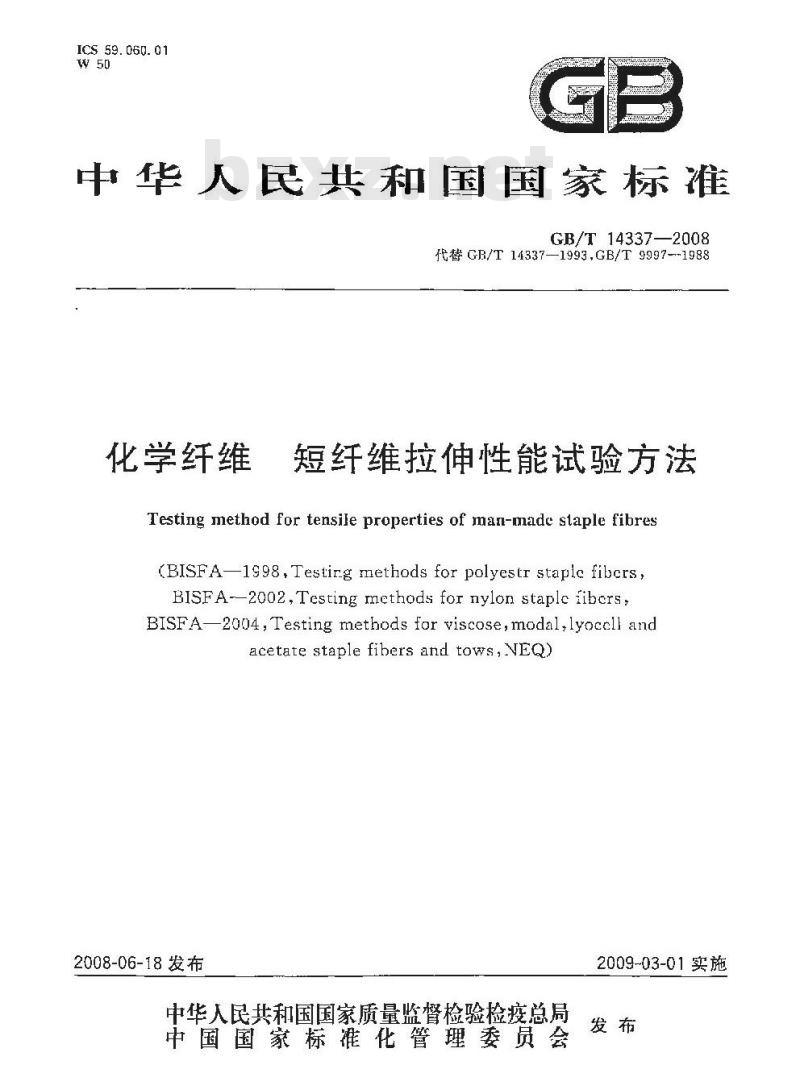

【国家标准(GB)】 化学纤维 短纤维拉伸性能试验方法

ICS 59. 060. 01
中华人民共和国国家标准
GB/T14337—2008
代替 GB/T 14337—1993,GB/T 9997--1988化学纤维
短纤维拉伸性能试验方法
Testing method for tensile properties of man-madc slaple fibres(BISFA-1g98,Testirg methods for polyestr staple fibcrs,BISFA--2002,Testing methods for nylon staple ibcrs:BISFA-2o04, Testing methods for viscose,modal,lyoccll andacetate staple fibers and tows,NEQ)2008-06-18发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2009-03-01实施
GB/T14337—2008
本标准与BISFA一1998《涤纶短纤维试验方法*.BISFA一2C02锦纶短纤维试验方法》、BISFA--200-1《粘胶、莫代尔、莱赛尔、醋酯短纤维和丝束试验方法中拉仲性能试验部分的一致性程度为非等效。
本标准代替GB/14337—1993《合成短纤维断双强力及断裂伸-长试验方法》和CB/T9997—1988&化学纤维单纤维断裂强力及断裂伸长的测定》。本标准是对GB/T14337—1993.GB/T9997—1988选行合并修改。与原标准相比，主要在以下几方面作了修改：
将标准名称改为《化学纤维短纤维拉伸性能试验方法了，适用范包含了纤维紊纤维；一一修改了原规定的预张力,并增加了预张力的籽度耍求;一增加了附录A\快速调湿时间”；修改了纶等调湿和试验用标雄大气的相对湿度：增加了湿态定伸长强力的测定方法；依据BISFA：修改了定伸长强力的测定和结果计算方法：增加了模堂的计算方法；
增加了重复性要求和计算结果有效位数的规定；增加了结果置信区间的计算方法：增加了附录3\预加张力的求取方法”增加了附录C\统计术语和计算”；增加了试验报告的内容。
本标准的附录C为规范性附录，附录A、险录B为资料性附录。本标推由中国纺织工业协会提出。本标推由上海市纺织工业技术监督所归口。本标准起草单位：山东海龙殿份有限公司，上海市纤继检验所，中国幼织科学研究院，上海石化股份有限公司、仪征化纤股份有限公司、东华大学。本标雅主要起草人：邪春花、徐云、徐华、乐铮、许晔峰.凌崎,娄瓣好。求标雅所代替标准的历次版本发布情况为：GB/T 14337---1993,GB/T 99971988,I
1范国
化学纤维短纤维拉伸性能试验方法本标推规定了化学纤维短纤维的草根纤维拉伸性能的试验。GB/T 14337—2008
本标推适用于亲酯（涤纶）、聚酰胺（锦纶）聚丙烯硝（纶）聚丙烯（丙纶）、璨乙烯醇缩甲醛（维纶）、纤维素纤维等化学纤维短纤维拉伸性能的试验。纤维长度应能足所规定名义隔距长度要求。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随屑所有的修改单不包括勋误的内容)或修订版均不适用于本标推，然而，破励根据本标雅达成协议的各方弥究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适月于本标准。GB/T3291.1纺织纺织材料性能和试验术语剪1部分：红维与纱线GB/TG529纺织品调湿和试验用标准大气GB/T8170数值修约规则
GB/T14334化学纤维短纤维取样方法GB/T14335化学纤维短纤维线密度试验方法3术语和定义
GB/T3291.1确立的以及下列术语和定义适府于本标推。3.1
湿模量elmodulu
当材料在水中完全浸没时，在负荷-长尚载上规定两点之间的强度变化与仙长变化的比价。注：该未语一般用于同名“moda”的粘胶纤维，够量出完全没的纤维在他长5%时所需的强度计弹扑到。4原理
单根纤维在规定条件下，在等速仲长型拉伸仪上将纤维拉伸至断裂，从负码-仲长业线或数据显示采渠系统中得到试样的渐裂强力，断裂伸长，定伸长强力、初始模量等拉性能的测定值。5装置和材料
5.1等速伸长型单纤维拉伸位（CRE）5.1.1拉仲仪应配备下列装：
a）能指云或记录施加到试样上的负荷和相应长值的装留，b)
能作出负荷-伸长曲线的装置：
c）适当的在所需的名义隔距长度处夹持单根纤维的夹持器；d）具有变换不同拉伸速度的装置；e）用于湿态试验的纤维浸湿装暨，使纤维在试验过程中没没而不影响诞试；f）具有用于精确校正仪器的装暨。5.1.2仪器技术要求：
a）施加力的指示误差不超过1%：b）伸长的指示误差不超过0.1mmGB/T 14337—2008
夹持长度的误差不超过0.2mm;
仪器应保持等仰长。在强力仪肩动1s后，下爽持器速度与规定速度的差异不超过5%；d)
灾持弱应具有调节装置，使其在爽持纤继时露给予纤维恰当的夹持力，以防上纤维滑够或轧伤；爽持器钳二与试样接触的表面可有一层衬面，使试栏在夹持区域内的滑移或损侦降低到最小湛度；
1仲裁时应采用可调节的自动来持器：名）预张力夹质量误差不超过名义值的10%，5.2其他试验工具
a）试验所循的锻子，绒板、刷子，秒震等b）容鼎：用于水中授游试样：
5.3材料
a）蒸销水或去离子水温为（20±2)℃；1）非离子型表面游坐剂
6试验通则
6.1取样
做件实验室样船和试样按需取出。批量样品/作实验室释品和试样拥取按GB/T14334规定。不要拍取在运赢途弥意外受潮、污染，擦伤或包装已经打并的包装件6. 2 预调湿、调黏谢险用标准大气6.2.1预调湿
当试样回施率超运公定回潮率时，需要进行预调湿：温度不趣过℃；
相对湿度5%量25%：
时闻大于。
6.2.2调湿和试验通粽潜大气
淤纶、再纶和睛终感样的调混和试验用标准大气温度（20±2）
相对湿度（65±专）%
调湿时间4 h。
其他试样调湿和试验用标准您为：温度（20±2)℃；
相对湿度（65=2)%；
推荐谢湿时间16h。
其他规定按GB/T6529执行。快速调湿时问可参见附录A。6. 3试验条件
5.3. 1 预加张力
6.3.1.1试样的预加张力按式1)计算：武：
F-一预加张力负荷，单位为厘牛（cN)；Fwx
T-试样的名义线密度，单位为分特(dtex)：办
单位线密度的预加浆力，单位为厘午每分特（cN/diex)，1
6.3.1.2试样的单位线密度预加张力涤纶，锦纶、内纶、维纶等标准预加张力：0.05cN/dtex~0.20cN/dtex。推荐：
纶：(0.15士0.03)N/d1cx，
锦纶：0.100.03)cN/dtex：
丙纶：（C10±0.03)eN/dtex；
维纶：（c.10士0.03)cN/diex。睛纶标准预加张力：(0.10士0.03)cV/dtcx。GB/T14337—2008
纤维紊纤维标准预加张力：(0.060±0.006)cN/dccx，逻态(.025±0.003)cN/dtcx。：-浏试湿态下拉伸性能时，预加张力为上述规定值的二分之一。一钩接裂强力的预加张力：按单纤维名义线密度的两倍计算。对于不适用以上标准预加张力的短纤维，可以参见附录B规定其他慎。6. 3.2拉伸速度
当试样的平均断裂伸长率小于8为时，拉仲邀度为每分钟50为名义隔距长度：当试样的平均断裂伸长率大于或等于8%，小于50为时，拉伴速度为每分钟100%名义随距长度：
当试样的平均断裂伸长率大于或等于56%时，拉筛违度为每分钟220%名义隔距长度。6. 3. 31
名义隔距长庭
纤维名义长度大于或等于38mm时为20lm纤维名义长度小于38mm时为10rm；当纤维的名义长度小于15mm时，可来取妨议双右提供认可的来持长度。但必须说明的是，此时的测试结果会有俏离，检验结果仅供参考。注：采用10mm的陷距长度时测母结果的精度会降低。6. 3.4 试验次数
每个实验空样品测试 50 根纤维。注：除规定的试验板数外，对确定95%的置你水平时，若登信区间超允许，测按附录C计算需要增加的试骏次数，直到置信区满足充许值,各种纤维的经信区间见表1。裹］
置信区间参照表
纤维种类
淤纶、锦纶
靖鲶、丙纶
纤雄紫纤维
7试验步骤
7.1干断裂强力和断裂伸长的测定断数强为
3%（5%定件长湿力）
信区间半价
所愛仲长路
7.1.1从已达平衡的样品中随机取出约500根纤维，均匀销放于绒板上以备测定。7.1.2用缓子从待测试样中随机取出一根纤维，用上述规定的张力夹爽持纤一带，将纤维望于仪器的变持器中，保证纤维沿着轴向伸长，然后进行拉伸试验，得回试样断裂时的负彻及仲长值。差：对于脆性较大的试样，试验前须将纤维相贴在纸桓上，月合适的张力夹兴在纸框一端，为一-媒类紧在上炎持器中。然后前掉纸柜测边，夹紧下夹持器，进行拉伸。若需进行显态拉，试样框应运用耐水的材料。7.1.3试样测试时纤维断裂在钳口（纤维断裂时乔不出断裂端）或在夹持头中游移的数盘不应超过试3
GH/T 14337—2008
验根数的：0%，若超过则应检查央持器是否有异常，并予以修理或调换后重新进行试验；若不超过10%，则将纤维断裂在钳口或在夹持头中滑移的试样所得的结果剔除。7.1.4按GB/T14335测定该试样的平均线密度。7,2湿断裂强力和断裂伸长的测定7.2.1将逆根纤维没人温度为（20士2)℃的蒸馅水或去离子水凸，水中加人非离子面活性剂的浓度最大不超过0.1%，将试样全部没没，没润2mir。7.2.2用钮子取山纤维，用上述规定的张力夹爽持纤维一端，将纤维置于仪器的上夹持器内，保证纤维沿着辑向伸长。然后关闭下夹持器，推上水杯停纤维在浸没状态下进行拉伸试验，得出试样湿态断裂时的负荷及仰长值，若试样断裂异常，按7，1.3规定进行处理。证纤维设没时，水减面不能与上来持器接触，但离上夹持器下端面的距高应不大于1mm。7.2.3按GB/T14335测定该试样的均线密度。7.3钩接斯裂强力的测定
7.3.1用锻子从待测试释序随机取出两根纤维，按图1所忘形状相互钩接，其上端用锻子夹持，下端用张力央英持，将己的接好的维暨于夹持器中，钩接处为夹持长度的二分之一处，纤维两端的距约2正加.然后按7.1.2和了，！3规定进行拉佛试验，出试样断裂时的负荷值。在钩接处以外断裂者不计。
7.3.2按GB/T1%335测定该试样的平均线密度，图1、钩接强力试骑
7.4打结断裂强丹的测定
7.4.1用锻子从待测或榜中随机取出一根纤维，用镊子打成如图2所示的小结，将绒维置于夹持器中，小结应在来持长度的买分多一处，然后按7.1.2和7.1.3规定进行拉伴试验得出/试样断数时的负荷值。在打结处以外断裂者希计
7.4.2按GB/T14335测定该试伴的乎均线密度。22
图2打结强力试验
7.5干定伴长强力的测定
7.5.1按GB/T14335测定并记录试样中单板纤维的线密度。7. 5.2用子取出已知线密度的单根纤维,按 7. 1. 2规定进行拉伸试验,仪器自动记录出负荷-伸长曲线，按图3所示方法得出定伸长负荷值(图中所示为试样夹持距离为20 mm时，10%定仲长1所对应的强力f)。若强伸度仪上有专门测定定伸长负荷或能预置该项目程序的,则可直接得出规定伸长的负荷值。
差：若留要计筛模量，则娶记录试样整个拉伸过程中负荷·伸长曲线。4
7.6定伸长强力的测定
伸长时对应的负荷值
7.6.1按GB/T14335测定养记录试样中单根纤维的线密度。GB/T 14337—2008
7. 6. 2试验前单根纤维浸湿同 7. 2. 1 规定。7.6.3用镊子取出尽知线密度的单根纤维：按.7.2.2规定在浸没状态下逊行激仰试验，得到试样湿态拉伸时的负荷-伸长曲线然后安了.5.2规定方法得出规定伸长的负衔值8
结果计算
平均断裂强力
按式（2)计
式中：
平均断裂强力，单位为厘牛（cN）；F—-单根轩维的断裂强力！单位为睡牛（cN)；试验粮数。
8.2平均断裂强度
按式（3）或式（4）汁算
平均钩接断裂强度，来用式（5）或式（6）F
武中：
平均断裂强度，单位为厘牛每分特（cN/dtex)；F,一一单根纤维的断裂强力,单位为厘牛(cN);T,——同根纤维的线密度，单位为分特(dtex)：一试验根数，
F一一试样平均断裂强力，单位为厘牛（cN)；T一一试样平均线密度,单位为分特【dtex)。(4)
-（5)
GB/T 14337—2008
在条件允许的况下，优先采用式（3)和式（5），山此可计算断裂强度的变异系数。8.3平均断裂伸长率
按式(7计算。
武中：
平均断裂仰长率，%；
AL-一单根试样的断裂伸长值，单位为毫来（m）：L--名义隔距长度,单位为寇米(mm);试验根数。
B.4平均定仲长强
按式(8)计算。
a，平均定仰长驱理，单位为压每分特(cN/dtcx)；F。—单根试样的定仰长力值，单位为厘牛(cN);T.-同根纤维的线密度，单位为分特(diex)，1--试验根数。
8.5平均初始模量
在按7.5或.6测得的负荷-仲长出线上取初始接近直线部分，做切线与坐标轴相交于T点，在直线上取点1和2，如图4所示。按式(9)计算平均刻始模。[
武中：
M-.-平均初始模，单位为匾牛每分特(cN/dtex);F,·与点2相应的力值,单位为厘牛(eN);F,——一与点1相应的力值,单位为厘牛(cN)；Egr
与点2 相应的仲长率,%;
与点1相应的伸长率,%；
T:一同根纤维的线度，单位为分特(atex);n：一试验根数，
图4负荷-伸长率曲线的初始模量示意图G
8.6平均混模盘
按式(10)计算。
武中：
平·均湿模量，单位为通牛密分特eN/dlex)；单根试样的定伸长力值，单位为愿牛（cN)；T,同根纤维的线密度，单位为分特(dtex)；E,
固定的伸长率(粘胶纤维用5%)，%：试验根数。
GB/T14337—20G8
.( 10)
注：湿模量也可直接白定确长享1的需度表示,但需注明定长率数值,如表示药,0.62 cN/dtex/5%。9
数值修约
结果修约按G欧/T810规定，断裂强力、断裂强度、定仲长强度、初始膜适、绿模晟修约到小数点底两位,断裂伸长率变异系数修药到小数点后位。！10
试验报告
试验报告包活露
样品的名称和规格：
被选作抵样品包装件的号码标识：采用的试验方法及所有的试验参数：5
实验室样品的各项生能测试结果，如果计算标雅偏差和变异系数，则鸡可入报货；经协商后对试验步的修改提亲及其他与本标准木e)
观察到的鼻常现象
试验日期。
一致的部分；
GB/T14337-2008
.1本附录规定了试样快速调湿的时间。A.2
附录A
(资料性附录）
快速调退时间
在有争议的情况下，本方法露经有关各方协商之后方能采用快速调湿时间见轰A.1。
试辩的标雅回溯率/
2以～13
2及以下
最少调湿时间/1
附录B
(资料性附录）
预加张力的求取方法
GB/714337—2008
B.1对于基些纤维，如5.3.1规定的预张力不造用时，可由有关各方协商按以下方法碰定B.2试验在等速伸长型(CRE)强仲议上进行。B.3试验时纤维不加预张力，在松弛状态下进行拉仲试验，得出强力-伸长曲线如图B.1所示。在强力-伸长曲线原点附近取负荷变化随伸长变化最大点A，作切线求得与年长轴的交点E，过E作垂线与强力-伸长典线相交于F。F，所示的负荷值即为所求预张力。/
图B.1在负荷-伸长曲线上求预张力的示意图9
GB/T 14337—2008
C.1单值
附录℃
（规范性附录）
统计术语和计算
在一系死试验中，任何一次观测的结果（如断裂强力、线密度等)称为单值。在一系列π次观测中，第次观测的单值，以买，表示。C. 2 算术平均值
一组单值1，2，2：，，，,的算术平均值是这些单值的总和除以它们的个数（n)：=++
C.3方差和标准偏差
组孔个单值的方差()是各单值与算术子齿位之差的平方和除以(几一1)：组单征的标准偏差是方差的平方根：(,一)
C.4变异系数
变异系数（CV为标准偏差与算术平均值之比值，用百分率表示：CV =≤× 100
C.5置倍界限
.+..(C.1 )
.(C.3)
对于若下单次测尽值近似成正态分布的一个批量样品来说，有可能在样品的算术平均值（元)左右，对称地划定一个区间，使所测试的真实算术平均值以给定的百分率(本标准要求95%)落在该区间中。注：该百分率称为置常水平,置信水平有时以和1之司的数字表示,但通常以百分率表示。从(一c)到(十)的区间称为置信区间,一)和(十)称为置信界限。在给定的置信水平下，置信区间的半宽值是由算术平均值亲估计批量样品的真实算术平均值时所产生误差的最大值，辽信区间的半宽值由下式得出：s
系数(在所要求的95%置信水平下，可从与Ⅱ成函数关系的表C,1得到);
一标准偏差：
一单值的个数。www.bzxz.net
注：当对仪器方面的精度要求足够严格对，系统误差可以忽略不计。10
..r C.5)
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
