【国家标准(GB)】 纺织品 生理舒适性 稳态条件下热阻和湿阻的测定

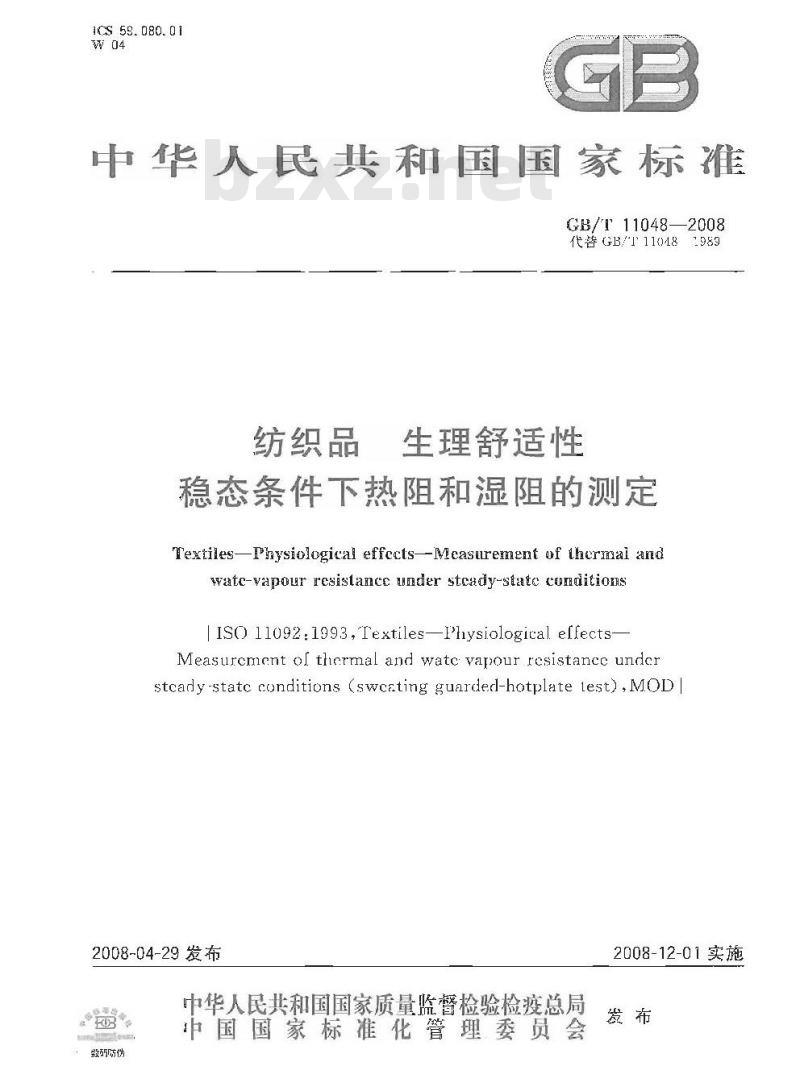

ICS 59. 080. 01
中华人民共和国国家标准
GB/T110482008
代替GB/T 110482989
纺织品
生理舒适性
稳态条件下热阻和湿阻的测定
Textiles-Pnysiological effccts--Measurement of thernal andwatc-vapour resislance lmder stcudy-state comditios[IS0 11092:1993, Iextiles—Physiological effects-Measurcmcnt ol thermal and watc vapour resistancc understcady-statc conditions (swcating guarded-hotplate lest), MOD2008-04-29发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
数码防伪
2008-12-01实施

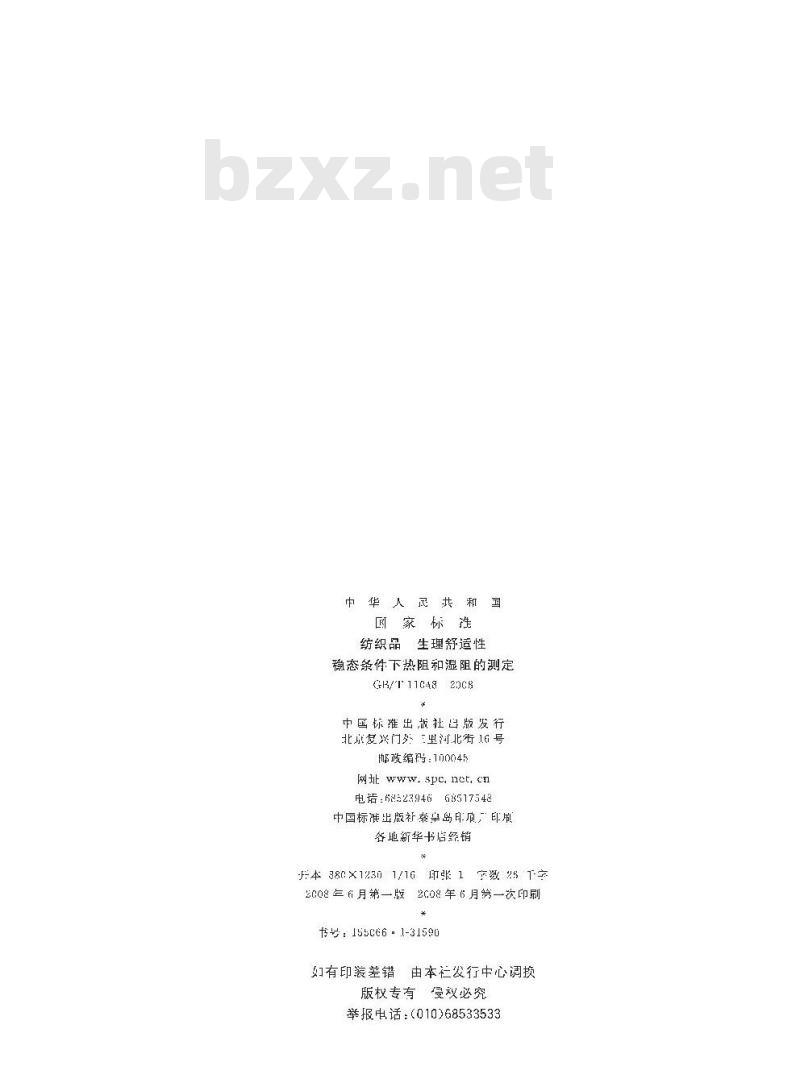

中华人民共和国
国家标准
纺织品生理舒造性
稳态条件下热阻和湿阻的测定
GB/T 11CA8
中国标准出板社出版发行
北京复兴门三里河北街16号
邮政编玛：100045
网址spe.net,cn
电话：6832394668517542
中国标准出版社案阜岛印应，印刷各地新华书店经销
片本380×123 1/16张1
数 26下
2008三6月第一版2C08年6月号一次印刷*
书号：155c66：1-31590
青：由本社发行中心调桢
妇有印装差错
版权专有侵双必究
举报电话：（010)68533533
GB/11048—2008

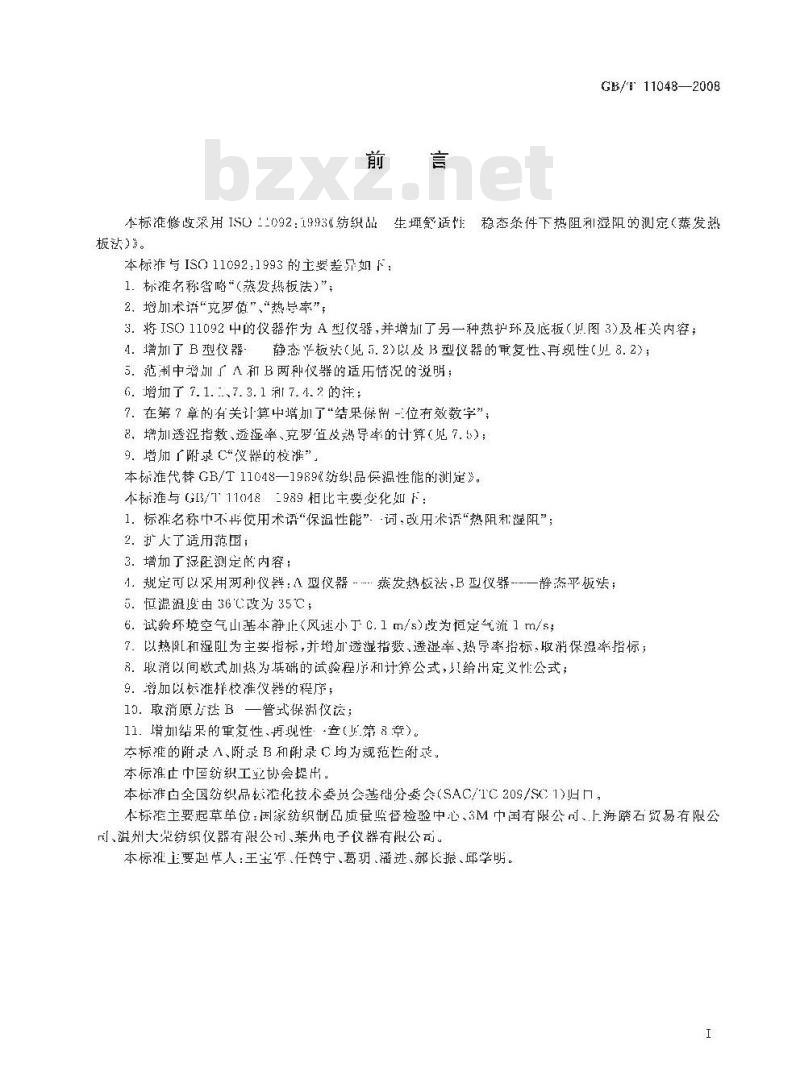

本标准修收采用IS01092：1993《纺织品生理舒适性稳态条件下热阻利阳的测定（蒸发热板法”。
本标准与ISO11092：1993的主要差界如下：1.标雅名称窖略“（蒸发热板法）”；2、增加术语\克罗值”、“热号率”；3.将ISO11092中的仪器作为A型仪器，并增加了另一种热护环及底板（则图3）及相关内容；4.增加了B型仪器静态半板法（览5.2)以及B型仪器的重复性、再现性（见8.2)；5.范,制中增训厂A和 B两种仪器的适用情况的说明：6. 增加了 7. 1. 、7. 3. 1 利 7. 4. 2 的注;7．在第7章的有关计算中加了“结果保留-位有效数字”；8，增加透湿指数、湿率、克罗直及热导率的计算（见7.5)；9.增加「附录℃“仪器的校准”本标准代替GB/T11048—1989《纺织品保温性能的测定》。本标准与G13/111048二989 相比主要变化如F：1．标名称中不再使用术语“保温性能”。词，改用术语“热阻和湿阻”；2.护人了适用范国；
3.增加了湿阻测是的内容;
4.规定可以采用两种仪器：A型仪器…·蒸发热板法,B型仪器静态平恢法5. 点温湿度由 36C改为 35C;
6.试验环境空气山基本静止(风速小丁C.1m/s)改为恒定气流1m/s;7：以热和湿阻为主要指标，并增加透湿指数，透湿率、热导率措标，取消保温率措标；8．取消以间欺式加热为游础的试验程序和计算公式，只给出定义性公式；9.增加以标准样校准仪器的程序；19.取消原方法B一管式保仪；
11.增加结果的重复性、再现性：登（第章)。本标滩的附录A、附录B和附录C胸为规范佐附变。本标准止中国纺织工协会提出
本标准白全国纺织品准化技术委员会基础分委会（SAC/1C209/SC1)归口，本标雅主要起草单位：国家纺织制品质量监督检验中心、3M中国有限公司、上海踏石贸易有限公司、湿州大棠纺织仪器有限公司莱州电子设器有限公司本标上要起卢人：王宝尔、任鹤宁、葛玥、潘进、郝长振、邱学明。I
GB/T 11048--2008

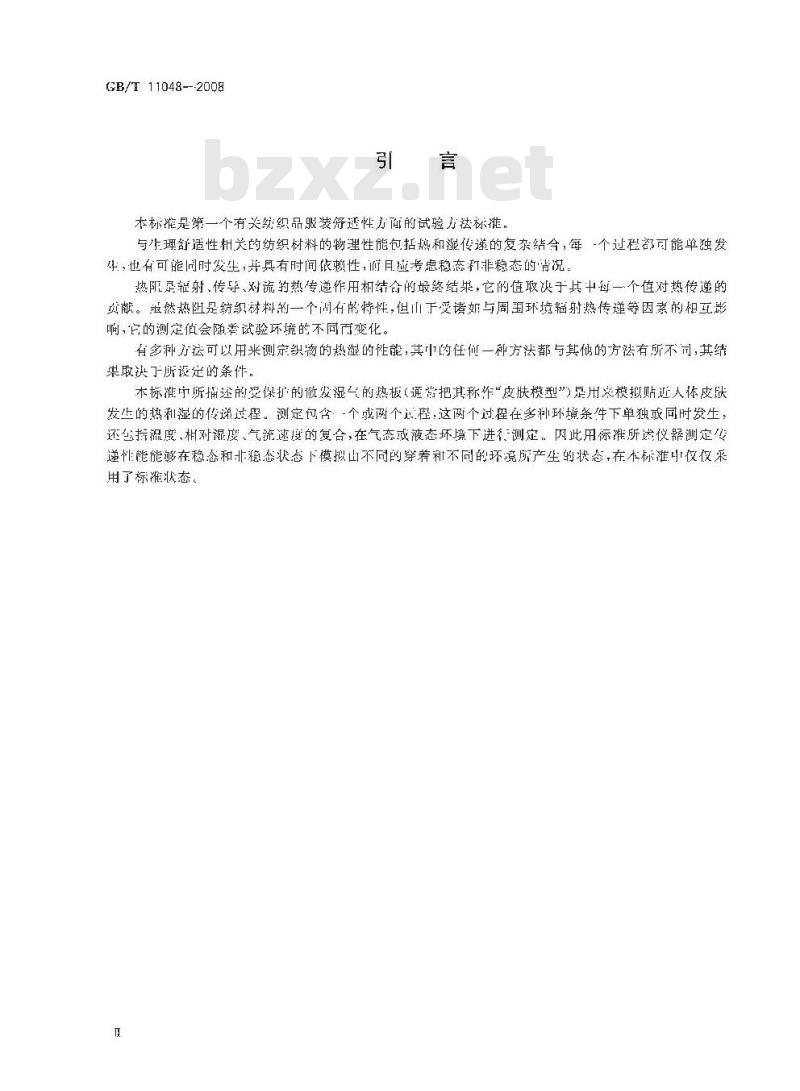

本标雅是第一个有关续织品服装舒性方面的试验方标推，与生理舒适性相关的纺织材料的物理性能包括热和漩传递的复杂结合，每：个过程都可能单独发牛，也有可能同时发尘,并具有时间依赖性，而且应考虑稳态和非稳态的啃况。热阻是辑射传导,对流的热传递作用相结合的最终结果，它的值取决于其中每一个值对热传递的贞献。虽然热阻是纺织材料的一个调有的特性，但山于受诸如与周禹环境辐射热传递等因素的相互影响，它的测定值会随考试验环境的不同而变化。有多独方法可以用米测定织物的热湿的性能,其中的任何一种方法都与其他的方法有所不司,其结果取决了所设定的条件，
本标雅中所描还的受保扩的散发湿气的热板（通常把其称作“皮肤模型”是用案模拟贴近人体皮嵌发的热和湿的传递过程。测定包含：-个或两个进程，这两个过程在多种环境条件下单独或同时发生，还多指温虑相对湿，气流速度的复合，在气态戒液态环境下进行测定，风此用标准所透仪器测定专递性能能够在稳态和非瘾态状态下模拟山不同的穿着和不同的环境所产生的状态，在本标雅中仅仅采用了标雅状态。

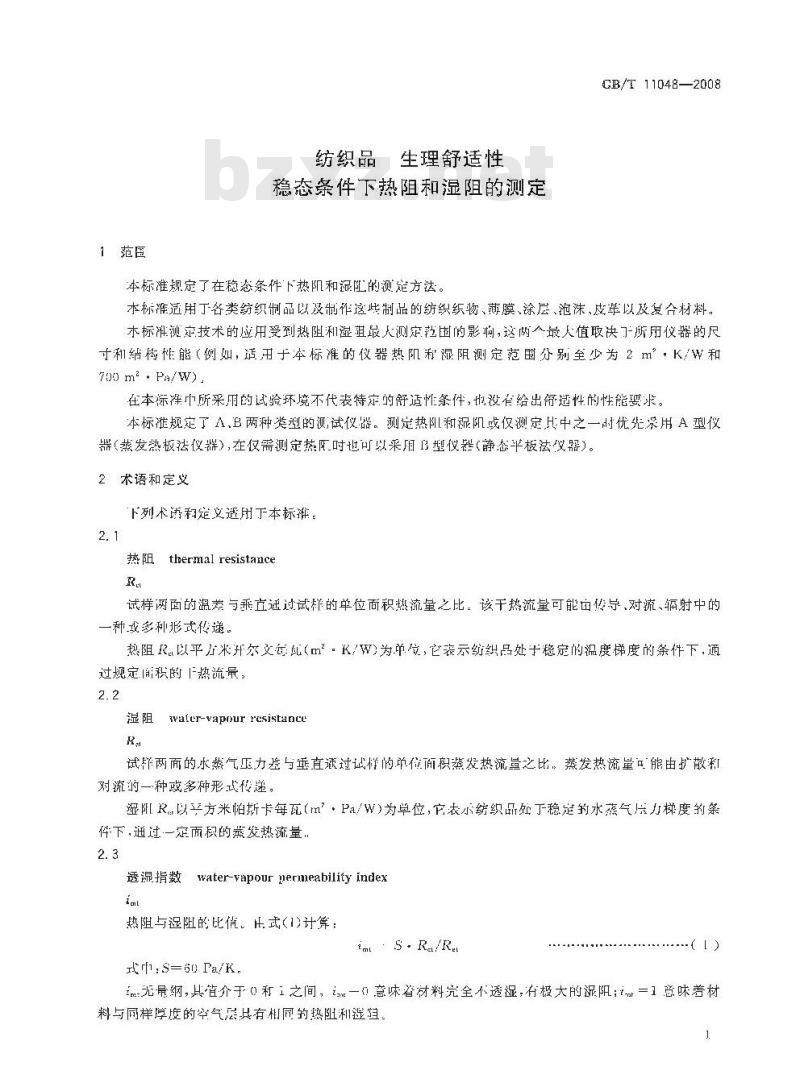

纺织品生理舒适性
稳态条件下热阻和湿阻的测定
本标准规定了在稳态条件下热和混汇的测定方法。CB/T 11048—2008
本标雅适用丁各类纺织制品以及制作这些制品的纺织织物、薄膜、涂层、泡沫、皮年以及复合材料。木标准测定技术的应用受到热阻和湿殖最人测定范围的影响，这两个最人值取决了所用仪器的尺寸和结椅性能（例如，适用于本标准的仪器热阳利湿阻测定范分别至少为2 m·K/W和700 m2 . Pa/W).
在本标择中所采用的试验环境不代表特定的舒适性条件,也没有给出衔适性的性能要求本标准规定了AB两种类型的试仪器。测定热阳和湿阳战仅测定H中之一时优先采用A型仪（燕发热板法仪端）,在仅需测定热阳时也可以采用B型仪器（静态平板法仪器）。2术语和定义
下列术语和定义适用下本标摊：2. 1
热阻 thermal resistance
试样两面的温差与垂直通过试样的单位面积热流量之比。该干热流量可能由传导，对流、辐射中的一种戎多种形式传递。
热阻R以平左米开尔文鼠(m。K/W)为单位，它表示药织品处于稳定的温度梯度的条件下,通过规定旧积的热流量：
湿阻water-vapour rcsistanc
试样两面的水蒸气压力差与垂直通过试样的单位面积发热流量之比，蒸发热流量可能由扩散程对流的一种或多种形式传递，
湿阳R以乎方米帕斯卡每瓦(m，Pa/W)为单位,它表示纺织品处于稳定的水蒸气层力梯度的条件下.通过一定面积的蒸发热流量.2.3
透湿指数water-yapourpermeabilityindexim
热阻与湿阻的比俏出式（计等：imt:S.Re/R.
r:=60 Pa/K.
m,无量纲,其苣介于0 和i之间，m一意味着材料全不透湿,有极大的湿阳;tr=1 意味差材料与同样厚度的空气层其有相同的热阻和湿组1
GB/T 11048—2008
透湿率
water-yapour permcability
材料的龈和度所决楚的特性，以克每平方米小时帕斯下_g/m2。h·Pa)为单位，由式(2）计算：
试验板表而温度为T时的饱和水蒸气潜热。当Tm=35℃时，Φr.=C.627W·h/1克罗值clo
热阻的一个表示单位。
在温度为21℃气流不超过0,1m/s的环境条件下静坐者（其基御代谢为58W/m）感觉舒适时其所穿服装的隔热值为1克罗（elo）值2.6
热导率
thermal condnctivity
试样两而存在单位温差时，通过单位面积单位厚度的热流量，以瓦每米开尔文[W/m。K）为单位：
熟导率为热传
符号和单位
热辐射、热对流的总和，等于单位厚度热阻的倒数P
热k/W
透湿指数
无量纲
为热阻Re
的测定而确定的仪器常数，mK/W为阻R.的测定而确定的仪器管数，m2Pa/W透湿率，g/(nhPa）
试验板表面温度为时能泡和水燕气潜热，W·h/g试验板的面积，m
气候究中空气的温度，
试验极的温度，℃
热护环的温度，℃
水蒸气乐力(在气候室中的温度为T，时),Pa饱和水蒸气压力（当改验板的表面温度为T时），Pa被测试样表而上方的空气的速度：n/s气流速度的标准偏差，Im/s
相对湿度。头
提供给测试百板的加热功率，W
热阻R。测定中加热功率的修正量AH
4原理
壶阻R测定中则热功率的修正量
H。的计算中修正量曲绒的斜率
H。的计算中修正量曲线的斜率
热导率，W/(m·K)
材料的厚变,mm
GB/T 11048—2008
试样盖于成热试验板「，试验板皮其周围利底部的热护坏(假护板)都能保持相尚的恒温，以使电热试验板的热量只能通过战样散失：调漩的空气平行下让样上表旧流动，在试验条性达到稳态后，测是遍过试样的热流最计算试样的热阻不标准中捕述的方法是通过从测定试样加上空气层的热座值中减试验仪器表面空气层的热阻估得出所测材料的热阻估R。两次测定均在相问豹条件下进行对于湿阻的测定，需在多孔电热试验极上爱盖透气但不透水的满膜，进人电热板的水蒸发后以水燕气的形式通过搏膜，所以没有态水接触试样，试样放在薄膜上后，测定在定水分蒸发率下保持试验板恒温所备热流量：与通过品样的水蒸气医力一起计试样，本标准中韬述的方法是道过从测定试样加上空气层的凝阻值中减去试验仪器表所空气层的湿阳值得山所测材料的湿阻值R。。两次测定均在相同的条件下进行，5仪器
5.1A型仪器一-蒸发热板法
5.1.1具有温度和给水控制的测试部分主厚约 3 mnm:面积至少为 0.0 m\(例如边长为 200 mIn 的正方形)的金癌板固定在内含电热丝的导电金属件上红成试验板（图1部件1和6）。为了混队的测定，金属极应足多孔的，它被位于试样台(11)内的热护环(图2部件8)所他期在20C环境下，以波长范围8μm到_4的光束垂直照射于金属被表而并以半球反射的方式，测得金歸板表面的辐射系数应高于C.35，与多孔板相接触的热丝企属纠件（6)的表向为沟樽，使定量供水装置（5）提供的水能够逃人电热板。
试验板相对干试样台的存置成是可以循整的以恢放在其「而的试样「泰面能与试样台保持并面在试验板我温度测试装置中的熟量损耗应降到最低，倾妇尽能使线路沿着热护环的内表面设置。温度控制器(3),包括试验板的温衰传感器.应保持试验板温度T%忙垒十0.1℃。在整个量程范围内,底用精度为土2%的适合的装置(4)测定试验板的加热功率H。多金属极表面的供水广定量供水装置（5)完成，心就像马认驱动的滴定管-群，当水位低工试验板表询约1.0 mm时，触及并关而启动泵水装置以保证试验板表询水分的恒速蒸发。信导开关与试验板相莲接，
在运行试验板以前，水应颜热罕试验被的温度，在水进人战验殷之前让其先穿过热护环中的停了能够达到这个要求，
G1/ 11048—2008
金板：
温度传感释：
温度控制器：
热量测定装置：
定量供水装置：
兼有加热元件的金后体，
5.1.2具有温度控制的热护环
图1温度和水蒸气控制和测定装置由高热导率材料如金属）组成，且包含电热元件。它的作用是防上试验板的边缘及底部的热微失。热护环的宽度b(见图)至少为15mm。热护环的上表面与试验板表而的间距不应超过【，nm热护环象试验板
样，叫以配置一个多孔板和定量供水系统，以形成一个渐湿的护管。自控制器（9)控制并书温度传感器（J.0)测得的热护环的温度T，应与试验板温度T，相同，精度为土0.1℃，设定
.1的测延装昏：
热扩环；
温度控制器：
温度测楚装置；
试祥台。
图2热护环及温度控制装置
GB/T 11048—2008
图3所示的装置是另利热护环和底板的控制结构：热护坏呈环状包时着试验板，其宽波至少为60 mm,其厚庭及构成与试验短祖同并面二者之间用人约3 IIm宽的软本条或其他绝热材料相互隔热。热护环用于防止试验板横向热损尖：底板厚度及构成与测试板和热护环相固。底板与试验板和热护坏>-行，并保持定距离（例如25III~-75mm.不超过75mm）,逼过木质抵架构连接·上下板之血形成气室。底板的作剂是阳止测试板和保护板下的热量损失：离板与热扩板的温度分别控制。12
试验板
热护被S
底板S
承质椎
软木条产
温度测运装置
图3热护环及底板
5.1.3气候室S
试验板和热护环安装在气候室内，气候室与环境中的空气是导道的，而耳气候垒内空气的温度和迹度能够得到控制，气流可以穿运并沿着试验板和热护环表面流动，导流口在试样台以上的高度不小干sotf
在整个试验过程
0.5m。K/W和100m
流温度T。的偏差应不超过士0、1C，消热阻和湿阻的测定值低于PaW时，度可以控制在土0.5C，和对湿度的误差不应超过二3为。在试验板的中心上方15mm处测定气流温漩度，从这点测得的气流温度T，为20℃、速度的平均值成为1 m/s,识差不超过三C. 05 m/
值得注意的是气流是有一定的波动的，空气流速的相对变异可以标准偏差与气流速度的比值/表示，其值在0.05～0.1之间。气流速度可使用具有时间常数小于二的仪器进行测试，数据采集频次不少于10茨/min，总测定讨闻应不少于10min，5.2B型仪器—-静态平板法
5.2.1热板
由试验板、保护板、底板组成热板组件，每决板加电后都能维持在恒定的35℃。试验板是加热板的-部分，它的面积牟少为0.0=Im（倾如边长笔少为200It的方形），并月要放在加热极件上表百的正中央。试验极一般为铅战氣制金属板，其友女萃按5、11蔓求，迅验板的加热无件与属板绝缘，H阅距根据如热元作热效率的不同，或紧贴或有一定间隙（例如3III以内）。保扩板呈环状包围着试验板，其宽虑至少为60m，其序度放构成与试验板相同并与测试板共直，两板之间月人约3tnr1的软不条或其他练热材料树互隔热。保护板用于防止试验板横问热损失底板的厚度皮构成与测试板和保护板相同,底板与试验板利保护板平行,并保持定距离(例如5
GB/T 11048—2008
25Im～75mm)使上下板之间形成气室，底板的作用是阻止测试板和保护板向下的热量损失。5.2.2温度检测与控制器
议验板、保护板、底板应务白具有一个温度传感器和温度控制器，传感器安放在板的内部尽可能地靠近板的外表面用来测定各自表面的温度；温度控制器成保持各板温度T恒定，精度达劑工Q。5.2.3热功率测定仪
使用适当装置测定试验板的加热功率，精度为+2头，5.2.4气候室
热板所处的气候室应有非应的装置以维持温度变化范围二C.5C、相对湿度一3%；气候室的壁不能有高反射性，壁的温度同气候牵内空气温度杆同，气候室内气流速度不大于9.！m/s5.2.5气温检测器
气候室温度检测器精度主0.1℃，测定点距试验板及气催室顶端均在.50mm以「，且处于试验板中心线上，
6试样
6. 1 材料厚度≥5 mml
试样尺寸应完全疆盖试验板和熟护环表面。从每份实验室样品中至少敢3块试样，战样要求平懿、无新皱。试验前,试样成在7.3或7.4规定的试验环境中祝至少12 h，6.2材料厚度≥>5mm
6.2.1厚度在比范围内的试样需要-个特殊的程序以避免热最或水蒸气从其边缘散发：在热阳的测是中，好果感机的导衰超过热护坏苑度的2借，则需对热量在动处药敢凭进行修正，热阻和试样厚度之间线性关系的倾差按公式十（尺/尺）确定和修止，通过划利用句质材料（阅如泡沐材料)多层叠前最终达到被测试样的厚度)所测定的尺。值进行惨正（阁4）。Ra +
《理论测定值）
Ra（安际额定值》
图4热阻测定中边缘热损失的修正6.2.2妇果热护环不配置像试验板那的多孔板和定量供水系统，那么在测定湿阻时，试样垂点边被不能渗遂水蒸气的槟架包，上高度大约与试样不受外力放置时的高度一样，H内部标架尺和试验板的多孔金属饭的各边样。
6.2.3通常试样应在7.3和7.4规定的试验气候中调显全少24h。6.2.4如果样品含有松散的垛充物或享度垒不均匀状，例如被了雌袋、羽绒服等，则试样需要按附录6
A避行制备。
7试验程序
7.1仪器常数的测定
GB/T 11048—2008
以本标滩所述装置测得的试样的热阳和阻中，包含有固定的仪器常数，这些常数是山测试装置本身的热阳以及附叠试样表面的边界空气层的阻力决定的后者受试上方空气流速和波动程度的影响。Www.bzxZ.net
这些仪器常数R和R又称作“空板”值，测定时试验板上表面与试样台应处于间--面7. 1. 1R..的测定
调节试验板装而温度T为35℃，气候室温度T为20℃，相对湿度为65%，空气流速=，对1m/s（B型仪器u0.12n/s），以各值的误差均应在第5章要求的范围内。稳测定值T%，T.,R.II.，H都达到稳定后记录它们的值
注：通常不超过3 0
最次测定值，验时间至少30mn可达到稳定（不包括预热时间）；对于间款式加热的仪器，试验时间应为完整加热循环。空板值R。由武@确定，结果保留3位有效数字：R
△H.个修正值，由附录B辅述的方法确定7. 1. 2 R的测定
-（3)
7.1.2.1测定显随时，需用定量供水装置保持试验板表面的湿润。在多孔试验板上短端一层光滑的逻气而不运水芒薄膜（可用厚.0um一50而的纤维素薄膜），薄膜的安放要确保平整无皱，且薄膜事先要经蒸馏水浸渍。
供给试验板的水应经过二次蒸留并经过煮沸才能使用，这样水中就没有气泡以防止薄膜下出现气泡，
7.1.2.2试验板表而温度T，及周围空气温度均控制在35℃，空气流速u为1m/s。空气的相对湿度应保持为40%，其水
压力力为2250Pa假设试验板表面周围水蒸气与其表月温度相间，其所对成的他和水蒸气压力则为5620Pa，以该值计算不影响试验的正确性。RH.的偏差均应在第5章要求的范国内,待测定值T，，T.,R.H.，H若达到以上各值T、
定后记录它们的值。
江：通常不避过3(rnin记录1完测定值，试验时间至少30min可达到稳定(不包活预热用间);对了[,歇式加热的仪器，试验时间应为完整加热循环7.1.2.3空板值R由式(4)确定,结果保留3位有效数字：PP.A
Reto =
AH是个修正值，由附录B中所述的法来确定，7.1. 3参照样
通过测定已标定热阻或湿阳范参照样问以对仪器进行核查，核查方法参见附录C7.1.4仪器常数的核查
安定期核查仪器常数R和尺，当偏差超出仪器精度范围(见第8章)时.则需要进行调整。大逐数青况下,R和R的改变是山可试样表函气流速度\。的变化的,试样装面1方的气流速度需按5.1.3的描述的技术求进避行定期检查。战样表所上方的气流(速度和波动度)影响了附着于试表面的边界空气层的匪为，从而影响到7
GB/1 11048—2008
了测试结果，
7.？试样在试验板上的放置
7.2.1试样的放置位置方向与气流方向有关，应在试验报背中予以规定和说明。试样应平于试验板上，将迪常接鲍人体皮肤的有朝向试验饭。多层织物也是如此，战拜在试验板的放置就像在人体「一样：试样不应有起范利起皱，以免试样与试验被间、多层织物的层之间产生不应有的空气层。可用防水胶或一轻质金属架固定在试栏边缘以保持其不整，7.？.？通常，试栏在不受张力或负荷作用、多层试样各层之间无空气缝隙的情况下测诚。如果试验在拉伸或受压力或夹有空气缝隙时进行，应在试验报告中说明，7.2.3当试样的厚度超过3 为m时,应调节试验板高度以使试释的[表而与试祥台齐(A型仪器)。7.3热阻K..的测定
7. 3. 1调节试验板表面温度 T为 35℃,气候室空气温度 T.为 20℃,相对湿度为 55关,空气流速为1 m/s(B型仪器u.≤0. 1 m/s),以上各值的偏差均应在第F章要求的范压内，如有需，也果月H他的温度T相对漩度R.H.和气流速度，但应在读验报告中说明其体试验条件，并说明这此条件与在本标准规定的环境下进行试验所得结果的差异，在试验板L放置试样后,得 Tm.T。,R.II、，H达到稳定后,记录它们的俏注：测带不起过3min记录1次测定值,试验时问牵少30 min可达到稳是(不包括预热时问);对了问数加热的仪鼎，试验时间应为完些加熟循还。7.3.2根据式5)让算热，
Ra - Tg-:A-Ra
让算所测试伴热R-的算术平均值作为样品的检验结果，结果保留3位有效数字，7.4湿阻R的测定
7. 4. 1为测定显随,成将能透过水蒸气而不能透过水的薄膜放置在7. 1. 2所述的试验板[ .()
7.4.2、调节试验板表而温女T，和空气温T，为35℃，相对湿度为40兴，空气流速为=11/s，以1各的偏差均在第5审要求的范围内，这些等源条是为了使水蒸气在试样内不致冷凝，如有需要，间以采用其他的相对湿度R.H,和气流速度，但应在试验报告中说明其体试验条件，并说明这毕条件与在本标准规定的环境下进行试验所得结果的差。如果改变空气湿度T，，试验板表而温虑与人气温度不是等湿条件，不属于本标谁适历范围，准试验板上放置试样后,待测定值 T，TR.H，，H达到稳定后,再记录它们的值。注：随带不超过3min记录1次测定值,试验剂试至少30 mn可达到稳是(不包括预热时问);对下可歇式热的仪薪，试验时间应为完整却势循环。7.4.3根据式（6)计算湿阳：
Rα - (Pg -A:A-Ra
计算所测试样湿阻尺。的算术平均值作为样品的检验结渠,结某保留3位有效数字。7.5其他指标的计算
如呆需娶，可以根据7.3和7.1的测定结果，计算透湿指数、透湿率、克岁使及热导率。7.5.1透湿指数
imt = S·R./R.
式中.S 60 Pa/K。
7.5.2透湿率
W.= R..DT
当T.-35℃时,Φr,=0.627 W- h/g8
