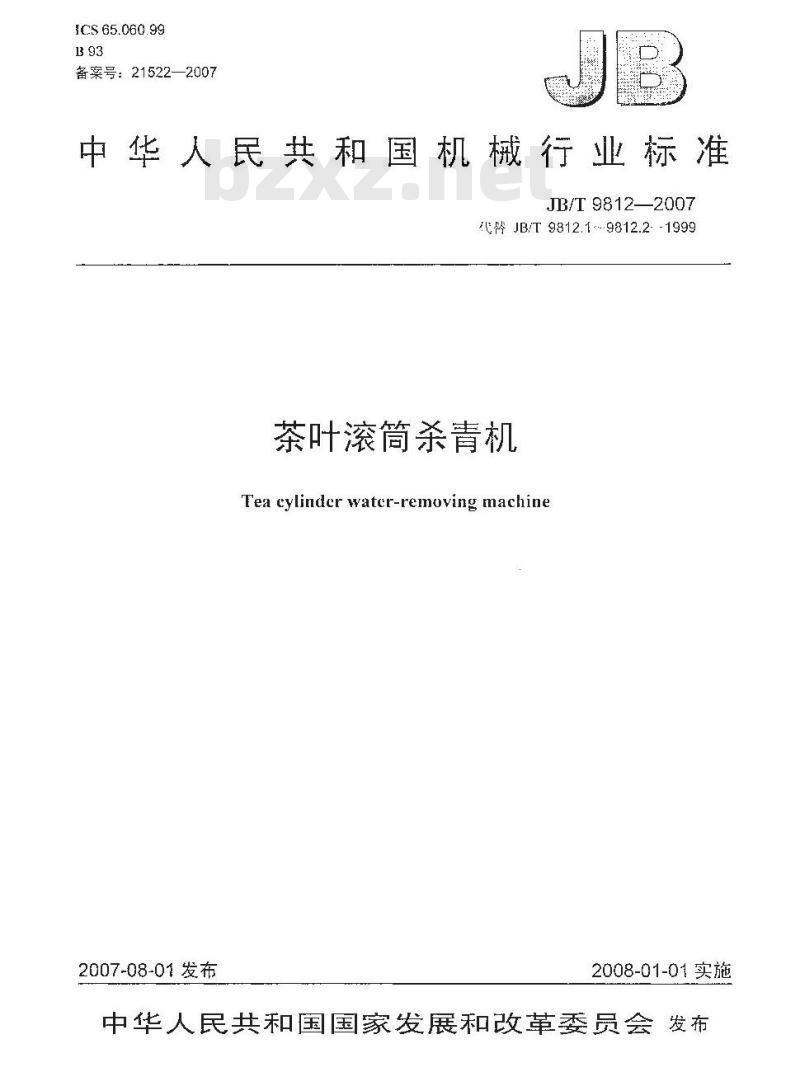

【机械行业标准(JB)】 茶叶滚筒杀青机

ICS 65.060.99
备案号：21522—2007
中华人民共和国机械行业标准
JB/T 9812—2007
代JB/T 9812.1--·9812.2--1999茶叶滚筒杀青机
Tea cylinder watcr-removing machine2007-08-01 发布
2008-01-01实施

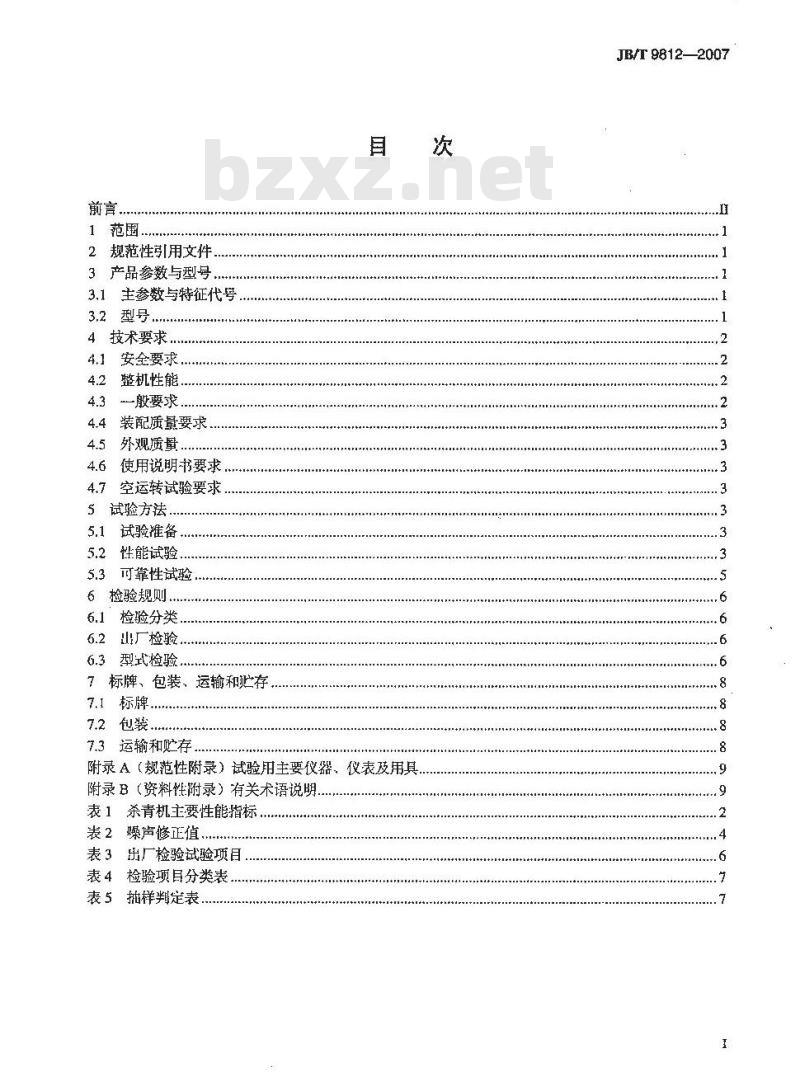

中华人民共和国国家发展和改革委员会发布前言
2规范性引用文件
3产品参数与型号
主参数与特征代号
型号...
4技术要求..
安金要求.
整机性能.
般要求．
装配质量要求
外观质量
使用说明书要求
空运转试验要求
试验方法，
试验雄备
性能试验，
可靠性试验
捡验规则
检验分类.
山厂检验
型式检验
标牌、包装、运输和存.
7.2包装
7.3运输和贮存
附录A（规范性附录）试验用主要仪器、仪表及用具附录B（资料性附录）有关术语说明..表1杀青机主要性能指标
表2噪声修正值
表3出厂检验试验项目
表4检验项目分类表，
表5拖样判定表，
JB/T9812—2007
JB/T9812—2007

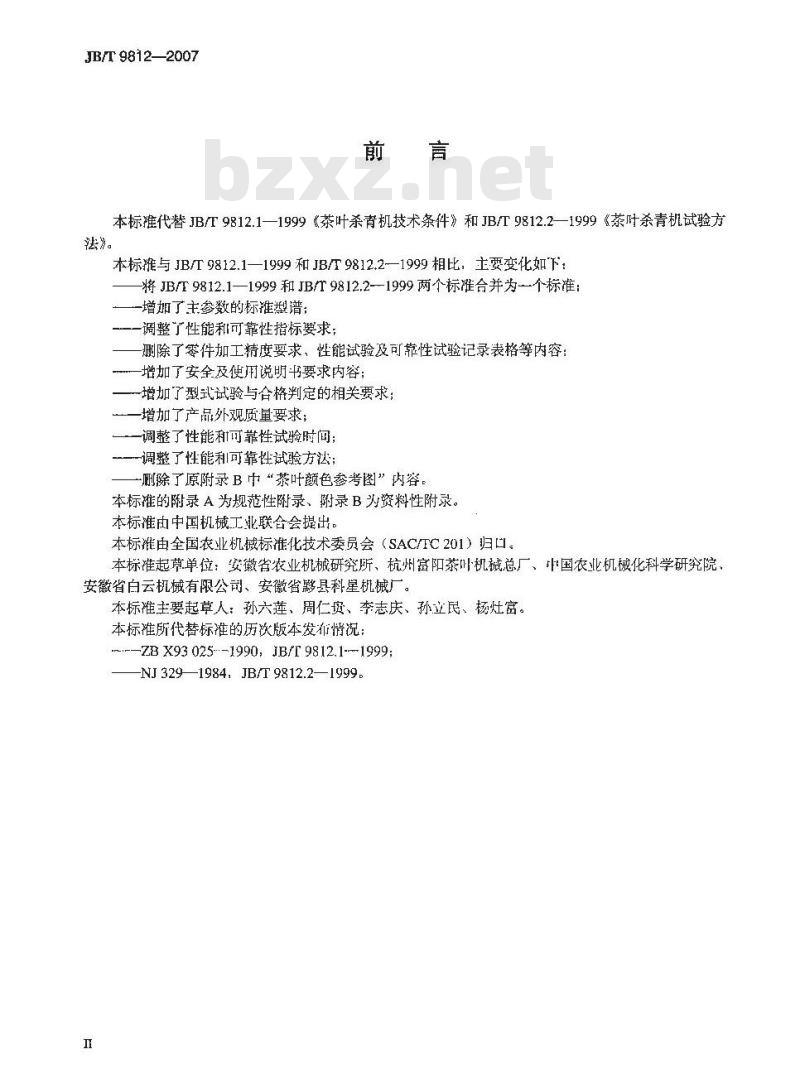

本标代替JB/T9812.1—1999《茶叶杀青机技术条件》和JB/T9812.2—1999《茶叶杀青机试验方法》。
本标推与JB/T9812.1—1999和JB/T9812.2—1999相比，主要变化如下：-将JB/T9812.1—1999和JB/T9812.2-1999两个标准合并为个标准一增加了主参数的标推型谱：
一调整了性能和可靠性指标要求，-删除了零件加工精度要求、性能试验及可靠性试验记录表格等内容：一增加了安全及使用说明书要求内容；一增加了型式试验与合格判定的相关要求：一增加了产品外观质量要求
一调整了性能和可靠性试验时间；调整了性能和可靠性试验方法；-删除了原附录B中“茶叶颜色参考图”内容。本标准的附录A为规范性附录、附录B为资料性附录。本标准由中国机械工业联合会提出。本标准由全国农业机械标准化技术委员会（SAC/TC201）归口。本标准起草单位：安徽省农业机械研究所、杭州富阳茶叶机械总厂、国农业机械化科学研究院安徽省白云机械有限公司、安徽省县科星机械厂。本标主要起草人：孙六莲、周仁寅、李志庆、孙立民、杨灶富。本标准所代替标准的历次版本发布情况：---—ZB X93 025---1990, JB/T 9812.1---1999;—NJ329—1984.JB/T9812.2—1999.I

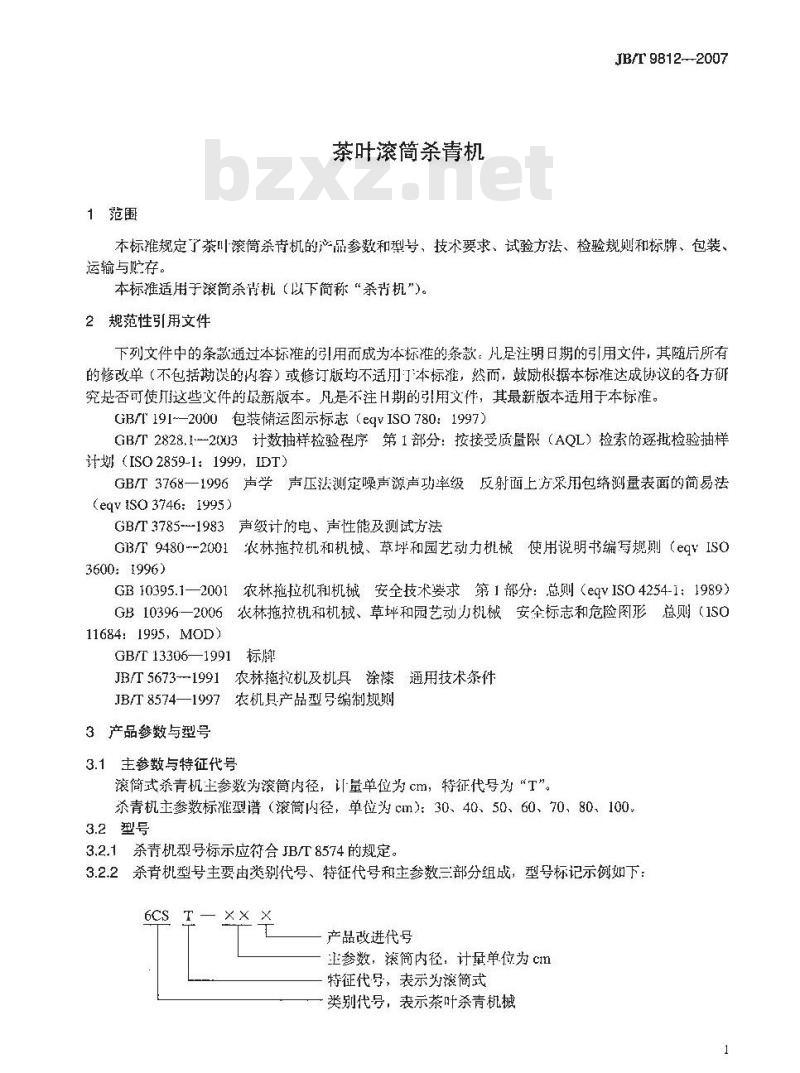

1范围
茶叶滚筒杀青机
JB/T 9812--2007
本标推规定了茶川滚筒杀青机的产品参数和型号、技术要求、试验方法、检验规则和标牌、包装、运输与贮荐。
本标适用于滚简杀背机（以下简称“杀背机”）。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款：凡足注明日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用了本标，然而，鼓励据本标准达成协议的各方研究是否可使这些文件的最新版本。凡是不注H期的引用文件，其最新版本适用于本标准。GB/T191~-2000包装储运图示标志（eqvISO780：1997）GB/T2828.12003计数抽样检验程序第1部分：按接受质量限（AQL）检索商逐批检验抽样计划（ISO2859-1：1999，IDT)
GB/T3768一1996声学声压法测定噪声源声功率级反射面上方采用包络测量表面的简易法(eqv1sO3746:1995)
GB/T3785--1983声级计的电、声性能及测试方法GBT9480--2001农林拖拉机和机械、草坪和园艺动力机械使用说明书编写规（egISC3600:1996)
GB10395.1—2001农林拖拉机和机械安全技术要求第1部分：总则（egISO4254-1：1989）GB10396一2006农林拖拉机和机械、草坪和园艺动力机械安全标志和危图形总则（1SO11684:1995, MOD)
GB/T13306—1991标牌脚
JB/T5673-1991农林拖按机及机具涂漆通用技术条件JB/T8574—1997农机具产品型号编制规测3产品参数与型号
3.1主参数与特征代号
滚简式杀青机主参数为滚筒内径，计量单位为cm，特征代号为“T”。杀青机主参数标准型谱（滚筒内径，单位为cm）：30、40、50、60、70、80、1003.2型号
3.2.1杀青机型号标示应符合JB/T8574的规定。3.2.2杀青机型号主要由类别代号、特征代号和主参数三部分组成，型号标记示例如下：TXXX
产品改进代号
主参数，滚简内径，计量单位为cm特征代号，表示为滚简式
类别代号，表示茶叶杀青机械
JB/T9812-—2007

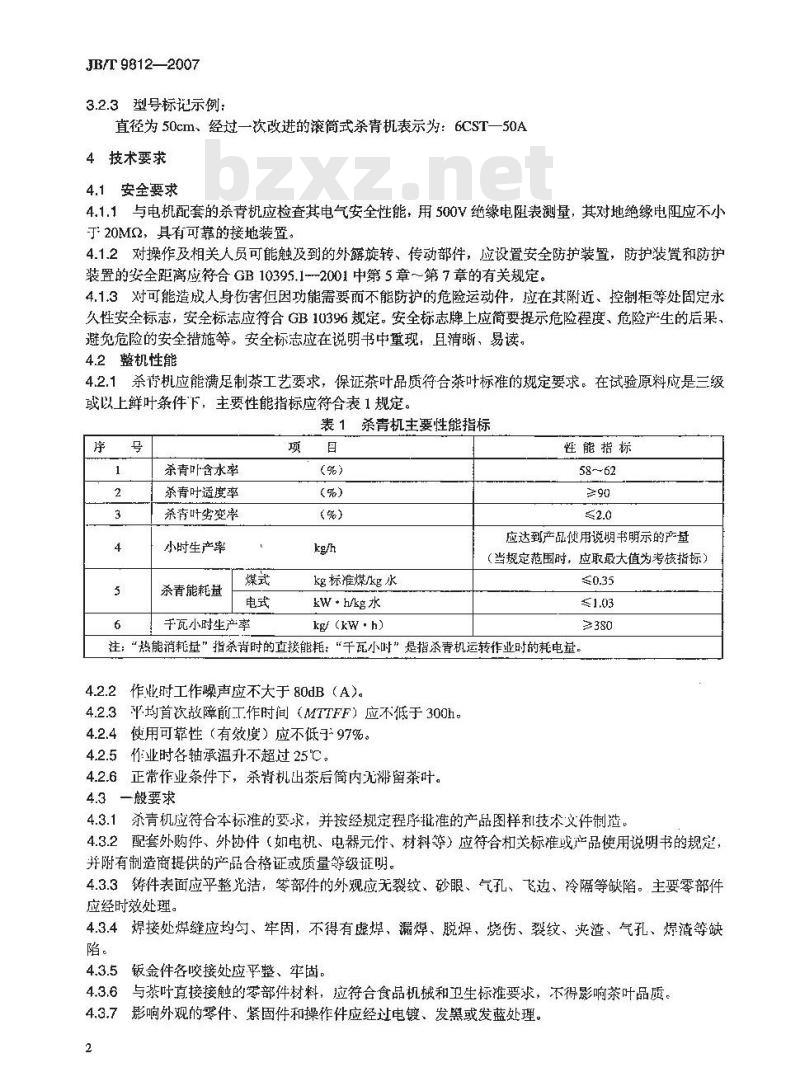

3.2.3型号标记示例：
直径为50cm、经过一次改进的滚筒式杀青机表示为：6CST一50A4技术要求
4.1安全要求
4.1.1与电机配套的杀青机应检查其电气安全性能，用500V绝缘电阻表测量，其对地绝缘电阻应不小于20M2，具有可靠的接地装置。4.1.2对操作及相关人员可能触及到的外露旋转、传动部件，应设置安全防护装置，防护装置和防护装置的安全距离应符合GB10395.1-2001中第5章～第7章的有关规定。4.1.3对可能造成人身伤害但因功能需要而不能防护的危险运动件，应在其附近、控制柜等处固定永久性安全标志，安金标志应符合GB10396规定。安全标志牌上应简要提示危险程度、危险产生的后果、避免危险的安全措施等。安全标志应在说明书中重现：且清晰、易读。4.2整机性能
4.2.1杀背机应能满足制茶工艺要求，保证茶叶品质符合茶叶标准的规定要求。在试验原料应是三级或以上鲜叶条件下，主要性能指标应符合表1规定。序
茶青叶含水率
杀青吋适度率
杀青叶劣变率
小时生产率
杀青能耗量
于瓦小时生产率
表1杀青机主要性能指标
kg标准煤/kg水
kw·h/kg水
kg/ (kW·h)
性能指标
应达到产品用说明书明示的产量（当规定范围时，应取最大值为考核指标）0.35
注；“热能消耗”指杀背时的直接能耗：“千瓦小时”是指杀青机运转作业时的耗电基，4.2.2作业时工作噪声应不大于80dB（A）。4.2.3平均首次敌障前工作时间（MTTFF）应不低于300h。4.2.4使用可靠性（有效度）应不低于97%。4.2.5作业时各轴承温升不超过25℃。4.2.6正常作业条件下，杀背机出茶后筒内无滞留茶叶。4.3一般要求
4.3.1杀青机应符合本标准的要求，并按经规定程序批准的产品图样和技术义件制造，4.3.2配套外购件、外协件（如电机、电器元件、材料等）应符合和关标准或产严品使用说明书的规定并附有制造商提供的产品合格证或质量等级证明。4.3.3铸件表面应乎整光洁，零部件的外观应无裂纹、砂眼、气孔、飞边、冷隔等缺陷。主要零部件应经时效处理。
4.3.4焊接处焊缝应均勾、牢固，不得有虚焊、焊、脱焊、烧伤、裂纹、英渣、气孔、爆渣等缺陷。
钣金件各咬接处应平整、牢固。4.3.6与茶叶真接接触的零部件材料，应符合食品机械和卫生标推要求，不得影响茶叶品质。4.3.7影响外观的零件、紧固件和操作件应经过电镀、发黑或发蓝处理。2
4.4装配质量要求
4.4.1所有零部件必须经检验合格（外购、外协件必须有合格证），方可进行装配。JB/T 9812—2007
4.4.2装配后，传动装置工作应稳定可靠，运转部件应灵活、平稳，不允许存在卡滞、碰撞等异常现象。4.4.3作业时，不允许出现漏烟、漏油现象，各润滑部位应加足润滑油。4.4.4各连接处紧固件不得松动。4.5外观质量
4.5.1外观应整洁，表面不允许有划痕、锈蚀、毛刺及其他机械损伤等。4.5.2表面涂漆质量应符合JB/T5673的规定，漆膜厚度应不少于35um。4.5.3油漆表面应平整、均勾、光，不得有漏漆，起皱、流挂、剥落、污渍等缺陷4.5.4漆膜附力检查三处，均不得低于2级。4.6使用说明书要求
使用说明书的编制应符合GB/T9480的要求，必须包括以下内容：a）使用安金注意事项、结构简图利操作说明：b）主要技术参数（配套动力、额定转速或速率、型号主参数、加热温度、生产率、杀青适度率、能耗量等)；
c）机器工作原理、示意图；
d）机器的安装与调试：
e）使用方法与操作程序：
f）故障分析与排除：
g）维护与保养：
h）运输与贮存：
i）制造厂或供应商的名称、地址、邮编及联系电话。4.7空运转试验要求
4.7.1产品出厂前需进行不少于30min的空运转试验。4.7.2空运转试验中应运转平稳、可靠。4.7.3各零部件之间的连接应牢固、可靠，不得存在松动现象。4.7.4轴承温升应符合4.2.5的规定。5试验方法
5.1试验准备
5.1.1试验场地应能满足各试验项目测定的要求。5.1.2验前应测定并记录样机的主要技术参数。5.1.3按使用说明书的规定进行样机安装和调试，确认样机达到正常状态后方可进行试验。5.1.4试验前采用多点随机和对角线四分法取样法对试验用的鲜叶原料进行取样检验，并进行芽叶组成分析，确认原料达到三级或以上质量水平，并记录检验结果。5.1.5杀青试验工艺规程应与试验有关单位协商确定，确定后不得随意改变。5.1.6试验用仪器、仪表使用前应经校验检定合格，试验用主要仪器、仪表及工具见附录A，5.1.7试验前按使用说明书明示的生产率，预先称取好供杀青机作业的鲜叶量，鲜叶量应保证杀青机作业3h以上。
5.2性能试验
5.2.1每台样机试验至少应进行四次，其中春茶不少于两次，每次试验不少于3h。同批茶的试验结果平均值。
5.2.2正式加载试验前，应先进行30min空运转试验，并测定样机工作部件转速或往复速率、空载功3
JB/T 9812—2007
耗，并作记录。
5.2.3应按土艺要求进行加载试验。试验时，先按产品使用说明书要求将杀青机加热到合适的温度，然后将预先称好的鲜叶投进杀青机内进行杀背试验，直至所称鲜叶全部杀膏结束出筒简（即试验结束），即为一次加载试验。试验中，记录试验开始至试验结束耗用的时间和功耗，同时测定煤的消耗量或耗电量。在杀背作业试验中，测定样机工作部件转速或往复速率、工作噪声。试验结束时，测定杀青机轴承溫度。
5.2.4加载试验杀青后的茶叶取样方法：采用多点随机取样法在每饮出锅的杀背叶中取样500g，然后将每次试验所敢的茶样进行均勾混合，再用对角线四分法取分析样，进行茶叶品质检验。提取的分析样要放在广口瓶中密封保存。
5.2.5杀青叶品质的测定：
5.2.5.1鲜叶和杀青叶含水率的测定含水率测定可用水分测定仪直接测量。当采崩烘干汰时，取样茶样10g，置于预热至120℃的烘箱中，恒溫烘90min，取出置于干燥器冷却后称，按（1）计算：H=10=8 ×100%..
武中：
H含水率，%;
g茶叶烘后质量，单位为g。
5.2.5.2杀青叶适度率和劣变率的测定*+(1)
取样500g：摊凉60min后，再从中取样50g，分别抹取红梗、焦变叶、碎片、偏老叶、偏嫩叶、黄变叶和适度叶称重。有关术语说明参见附录B。适度率和劣变率按式（2）计算：W×100%
式中：
S一适度率或劣变率，%;
W一适度叶或劣变叶质量，单位为g。5.2.6辅藏温升测定：
++*..+(2)
试验前和试验结束后用点温计测量轨颈处的轴承外壳上的温度，室温和试验结束时的温度差，即样机的轴承温升。
5.2.7噪南测定：
5.2.7.1按GB/T3768的规定进行，测试仪器应符合GB/T3785一1983中规定的2型或2型以上的南级计，采用声级计的A权级网络。5.2.7.2杀青机周围不应放置障碍物，杀青机与壁的距离一殷应大于21m。将测试仪器置于水乎-位置，传声器面向噪声源，传声器距离地面高度为1.5ml，与杀青机的距离为1m（按基准体表面计），用慢档进行测量。每一次测量点数为五点，即沿杀背机周闺测量表面矩形每一边的中点（共四点）和杀青机正上方1m处的一点。取各点噪声平均值为最后测定结果。同时，应测量相应点的背景噪声。5.2.7.3噪声修正。当在每个测点上测量A声级时，若与背景噪声的A声级之差小于3dB（A）时，测量结果无效：若树差大于OdB（A）时，则本底噪声的影响可忽略不计：当相差在3dR（A）～10dB（A）时，则应按表2进行修正。取各次试验測定值的最大值作为样机噪声测定结果。表2噪声修正值
背景噪声与机组噪声的差值
dB (A)
从测量值中应减去dB（A)
修正值
5.2.8性能指标的测定与计算：
5.2.8.1·生产率的计算
小时生产率按式（3）计算：
式中：
E。—小时生产率，单位为kg/h：W.——鲜叶质量，单位为kgt
一试验时间，单位为h。
于瓦小肘生产率按式（4）计算：式中：
-千小时生产率，单位为kg（kw·h)：E
杀青机运转耗电量，单位为kW·h。5.2.8.2杀青能耗量的测定
JB/T 9812--2007
5.2.8.2.1茶青所蒸发的1kg水所用煤炭、耗电量的测定：在杀壳性能试验中，测定出试验开始至试验结束用于杀青所消耗煤炭的质量（kg）或耗电量（kw·h），除以杀背所蒸发的水分质量（kg），所得结果即为杀背能耗量。
5.2.8.2.2杀青所蒸发的水分质量测定按式（5）计算：.-H,)W
W=Wx-W,=
1-H。
式中：
-杀青所蒸发的水分质量，单位为kg：W
W—杀青叶质量，单位为kg；
H——鲜叶含水率，%；
H—茶青叶含水率，%。
5.2.8.2.3煤炭消耗量测定时，应将实际煤炭消耗量换算成标准煤质量（每千克标准煤热值按7000kcal计算），按式（6）计算：
式中：
G—换算成的标雅煤炭消耗量，单位为kgG—实际煤炭消耗量，单位为kg：0一实际用煤炭的热值，单位为kcal/kg。5.3可靠性试验
5.3.1试验样机
平均首次故障前工作时问考核不得少于两台；有效度考核至少一自。5.3.2平均首次故障前工作时间（MTTFF）(6)
试验采用定时截尾方法，时间为350h，测每台杀青机首次故障前工作时间，然后计算平均值，平均首次故障前工作时闻按式（7）计算：MITFF
(n+r)f
JB/T 98122007
式中：
抽样试验台数：
-故障台数；
t—-第1i台杀青机出现首次故障时累计工作时闻，单位为h；定时截尾试验时间，单位为h。
5.3.3有效度
有效度单机考核累计工作时间：不得少于600h：试验过程中除易损件外，不允许更换其他零件。有效度按式（8）计算：
K—有效度，%;
T——故障排除时间，单位为hi
Z，—纯工作时间，单位为 。
6捡验规则
6.1检验分类
杀青机的检验分为出厂检验、型式检验。6.2出厂检验
X100%-
在出厂前应逐台按表3规定的项目进行出厂检验。捡验项目经制造厂质量检验部门检验合格后，并附合格证方可出广。
表3出厂检验试验项目
6.3型式检验
安全要求
装配质量要求
外观质量
空运转试验要求
6.3.1遇有下列情况之一时，需进行型式检验：a）新产品投产或者产品转厂生产的试制、定型鉴定婴求
符合 4.1 要求
符合4.4要求
符合4.5要求
符合4.7要求
b）产品的结构型式、重要零部件的材料、制造工艺、技术参数有较人改变且可能影响产品性能时：c）产品长期停产后恢复生产时：d）国家质量监督检验机构提出进行型式检验要求时。6.3.2型式检验内容应包括技术要求的全部项目内容。6.3.3抽样方法：
6.3.3.1抽样按GB/T2828.1中的正常检套-一次抽样方案，采用特殊检查水平S-1，每批产品中抽捡台数不少于两台。
6.3.3.2采用随机抽样方法。抽取的样机应是抽样前12个月内生产的、末经使用的合格产品。抽样母体量应不少于20台。销售部门抽样时，母体量不受此限。6.3.4检验项目按其对产品的影响程度分为A类，B类和C类，检验项目分类见表4。6
项目分类
6.3.5判定规则：
表 4检验项目分类表
安全要求
杀青叶适度率
小时生产率
杀膏叶含水率
杀青叶劣变率
千瓦小时生产率
工作噪声
杀霄能耗量
轴承温升
使用说明书内容
检验项目
平均首次无故障前工作时间
有效度
铸件质量
钣金件质量
接质量
装配质量
外观质量
漆膜附着力
漆膜厚度
产品标牌内容
包装质量
JB/T98122007
抽样检验的台格判定按表5规定进行，表中AQL为可接收质量限，A。为接收数，R。为拒收数。被检样品的A，B、C各类项目不合格数均不超过机应的接收数，方可判定被检样机合格，否测判楚为不合格。
表5，抽样判定表
不合格分类
项目数
检查水乎
样本字码
样本数（n）
6.3.6购货单位检测产品质量时，拍样方法及可接收质量限AQL值由供需双方按GB/T2828.1的规定协商确定。
JB/T 9812—2007
7标牌、包装、运输和存
7.1标牌
应在杀青机的明显位置处固定永久性的产品标牌，标牌应符合GB/T13306规定。产品标牌必须包含以下内容：免费标准下载网bzxz
a）商标，型号，名称；
b）主要技术参数（配套功率、额定转速、小时生产率等）：c）产品执行标准，也可在使用说明书中标出：d）生产口期及出厂编号：
e）制造厂名称。
7.2包装
7.2.1出厂的产品包装应牢固可靠，保证在正常装运中不致碰伤和受潮。如购方有特殊要求时，可供錦双方协商达定
7.2.2包装箱内应装有产品合格证、使用说明书、装箱清单、质量承诺羽或保修卡、附件、备件（易损件）及随机用具。
7.2.3包装箱外面应标明以下内容：a）产品型号、名称；
b）产品商标：
c）数量：
l）包装箱尺寸：长×宽×高，单位为mm×mm×mme）制造厂名称；
f）毛重或净重，单位为kg
g）“不得倒置”、“小心轻放”、“向上”、“防丽”、“防潮”、“防压”等标志，并符合GB/T191的规定。
7.3运输和贮存
7.3.1产品在运输和贮存过程中，应有防础撞、防潮、防挤压等措施。7.3.2产品应存在有干燥、通风，防潮的仓库内。露天存放时，应有防雨、防晒、防潮、防私水等设施。
7.3.3产品禁止与有腐蚀性或有毒性的物质混放。8
附录A
（规范性附录）
试验用主要仪器、仪表及用具
功率仪或有功电度表
声级计（A）
点温计
转速表
茶样罐
取样塑料袋
红梗；梗和叶脉红色者。
附录B
（资料性附录）
有关术语说明
1%或2.0级
分辨率0.01s
±1r/min
1kg装
红叶：因原料保管不，叶面局部变红，或机械损伤变红。B.2
碎片：小于四分之一叶张的叶片。焦变：包括焦斑和焦片
焦斑：指叶片双面变黑，其面积总和大于直径4mm的圆。焦片：碎片叶色变黑。
偏老：叶片局部下硬、有刺手感。B.5
B.6偏嫩：叶色呈黄绿色，略有光泽。B.7黄变：叶色呈暗黄色。
适度：叶色暗绿，叶质柔软。
B.9不可制：指老叶、老梗、杂物等。注：叶色评定以叶片正面为准，JB/T9812—2007
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
