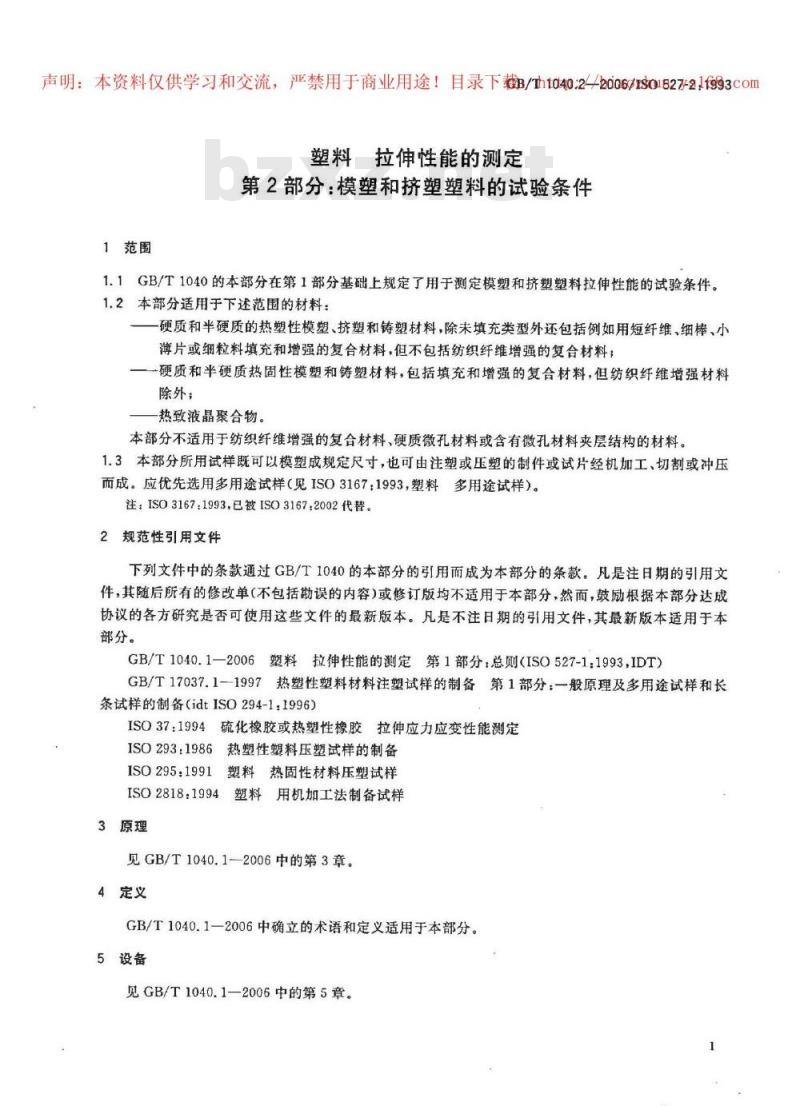

【国家标准(GB)】 塑料 拉伸性能的测定 第2部分：模塑和挤塑塑料的试验条件

声明：本资料仅供学习和交流，严禁用于商业用途！目录下载B/ht040:2//2006>1so1827-21f993com塑料拉伸性能的测定
第2部分：模塑和挤塑塑料的试验条件1范围
1.1GB/T1040的本部分在第1部分基础上规定了用于测定模塑和挤塑塑料拉伸性能的试验条件。1.2本部分适用于下述范围的材料：一硬质和半硬质的热塑性模塑、挤塑和铸塑材料，除未填充类型外还包括例如用短纤维、细棒、小薄片或细粒料填充和增强的复合材料，但不包括纺织纤维增强的复合材料；→硬质和半硬质热固性模塑和铸塑材料，包括填充和增强的复合材料，但纺织纤维增强材料除外；
一热致液晶聚合物。
本部分不适用于纺织纤维增强的复合材料、硬质微孔材料或含有微孔材料夹层结构的材料。1.3本部分所用试样既可以模塑成规定尺寸，也可由注塑或压塑的制件或试片经机加工、切割或冲压而成。应优先选用多用途试样（见ISO3167：1993，塑料多用途试样）。注：ISO3167：1993，已被ISO3167：2002代替。2规范性引用文件
下列文件中的条款通过GB/T1040的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括劫误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T1040.1—2006塑料拉伸性能的测定第1部分：总则（ISO527-1：1993,IDT）GB/T17037.1-1997热塑性塑料材料注塑试样的制备第1部分：一般原理及多用途试样和长条试样的制备（idtISO294-11996）ISO37:1994硫化橡胶或热塑性橡胶拉伸应力应变性能测定ISO293:1986热塑性塑料压塑试样的制备ISO295:1991塑料热固性材料压塑试样ISO2818:1994
3原理
塑料用机加工法制备试样
见GB/T10401--2006中的第3章。4定义
GB/T1040.1—2006中确立的术语和定义适用于本部分。5设备

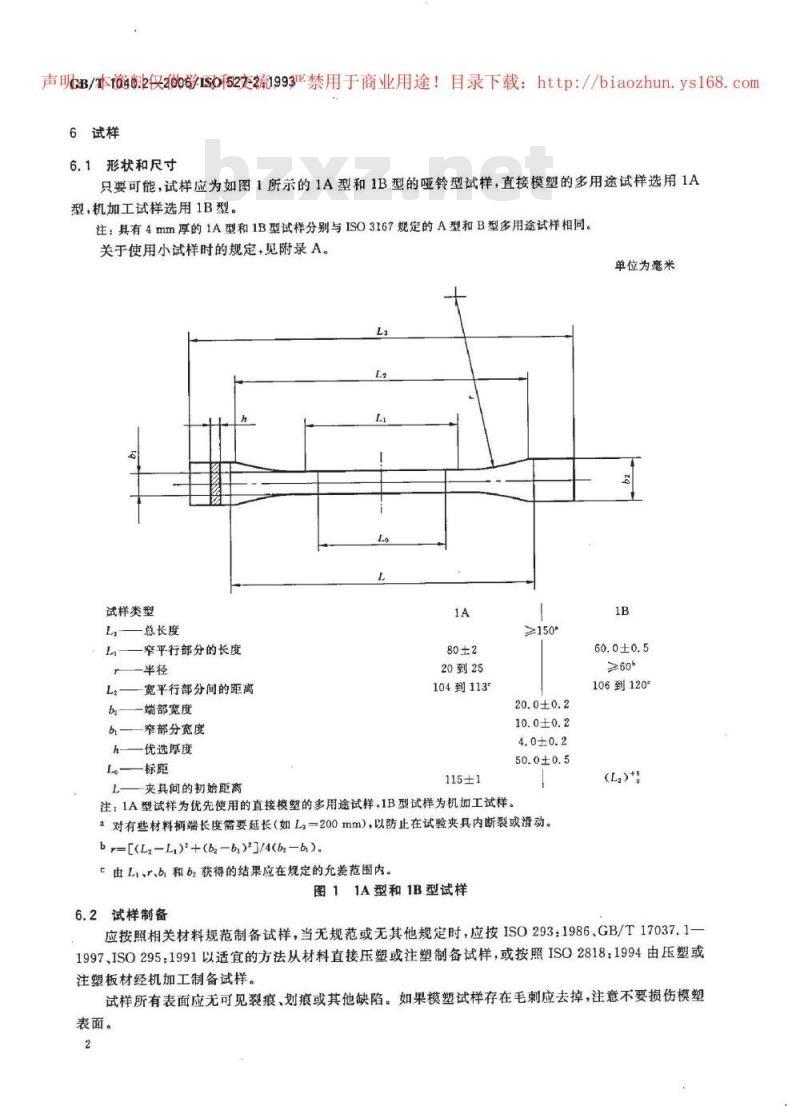

见GB/T1040.1—2006中的第5章。声明B/本料仅2b学sb和2交1993亚禁用于商业用途！目录下载：http：//biaozhun.ys168.com6试样
6.1形状和尺寸
只要可能，试样应为如图1所示的1A型和1B型的哑铃型试样，直接模塑的多用途试样选用1A型，机加工试样选用1B型。
注：具有4mm厚的1A型和1B型试样分别与IS03167规定的A型和B型多用途试样相同。关于使用小试样时的规定，见附录A。试样类型
总长度
窄平行部分的长度
宽平行部分间的距离
端部宽度
窄部分宽度
优选厚度
20到25
104到1139
115±1
≥150
20.0±0.2
10.0±0.2
50.0±0.5
夹具间的初始距离
注：1A型试样为优先使用的直接模塑的多用途试样，1B型试样为机加工试样。a对有些材料柄端长度需要延长（如L=200mm），以防止在试验夹具内断裂或滑动。b r=[(Lz -L,)+(bz b,)3]/4(b2-b)。C由Li、、b和b获得的结果应在规定的充差范围内。图11A型和1B型试样
单位为毫米
60.0±0.5
106到120°
6.2试样制备
应按照相关材料规范制备试样，当无规范或无其他规定时，应按ISO293：1986、GB/T17037.11997、ISO295:1991以适宜的方法从材料直接压塑或注塑制备试样，或按照ISO2818：1994由压塑或注塑板材经机加工制备试样。
试样所有表面应无可见裂痕、划痕或其他缺陷。如果模塑试样存在毛刺应去掉，注意不要损伤模塑表面。www.bzxz.net

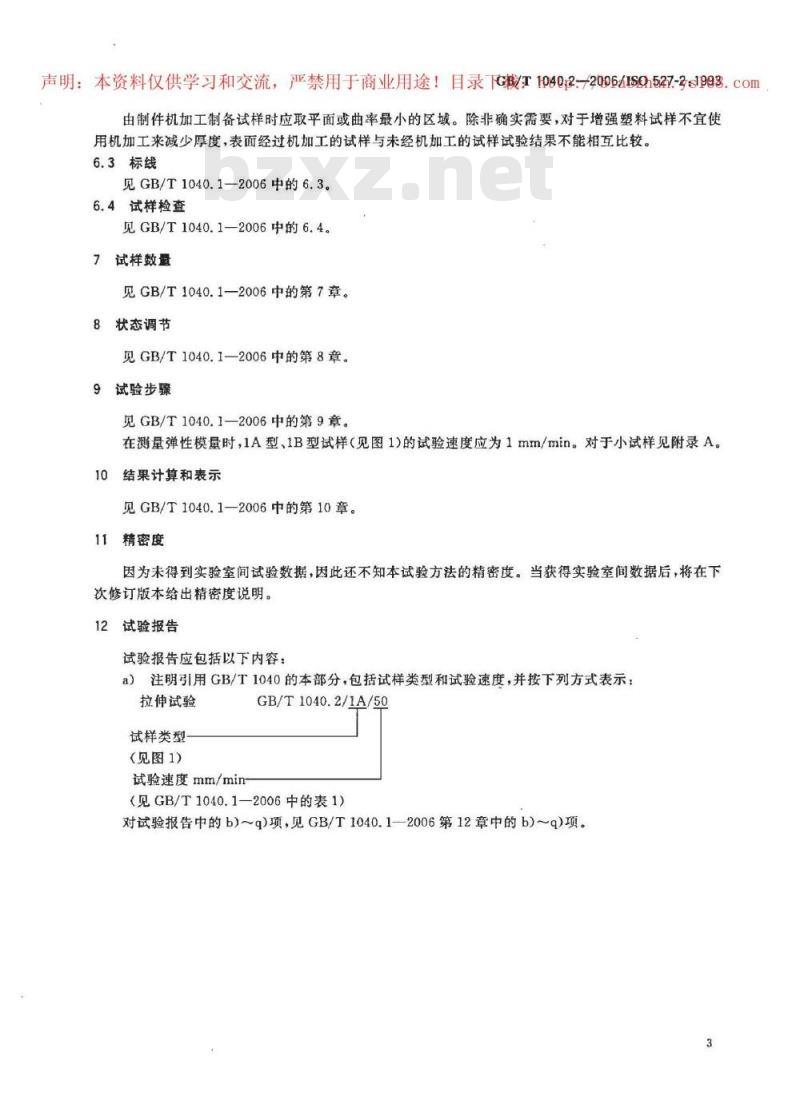

声明：本资料仅供学习和交流，严禁用于商业用途！目录G减T10402:-200641S0h527-2s1998.c0m由制件机加工制备试样时应取平面或曲率最小的区域。除非确实需要，对于增强塑料试样不宜使用机加工来减少厚度，表面经过机加工的试样与未经机加工的试样试验结果不能相互比较。6.3标线
见GB/T1040.1—2006中的6.3。
6.4试样检查
见GB/T1040.1—2006中的6.4。
7试样数量
见GB/T1040.1—2006中的第7章。8状态调节
见GB/T1040.1—2006中的第8章。9试验步骤
见GB/T1040.1—2006中的第9章。在测量弹性模量时，1A型、1B型试样（见图1)的试验速度应为1mm/min。对于小试样见附录A。结果计算和表示
见GB/T1040.1-2006中的第10章。11精密度
因为未得到实验室间试验数据，因此还不知本试验方法的精密度。当获得实验室间数据后，将在下次修订版本给出精密度说明。
12试验报告
试验报告应包括以下内容：
a）注明引用GB/T1040的本部分，包括试样类型和试验速度，并按下列方式表示：拉伸试验
试样类型
（见图1）
试验速度mm/min
GB/T1040.2/1A/50
（见GB/T1040.1—2006中的表1）对试验报告中的b)～q)项，见GB/T1040.1—2006第12章中的b)q)项。3

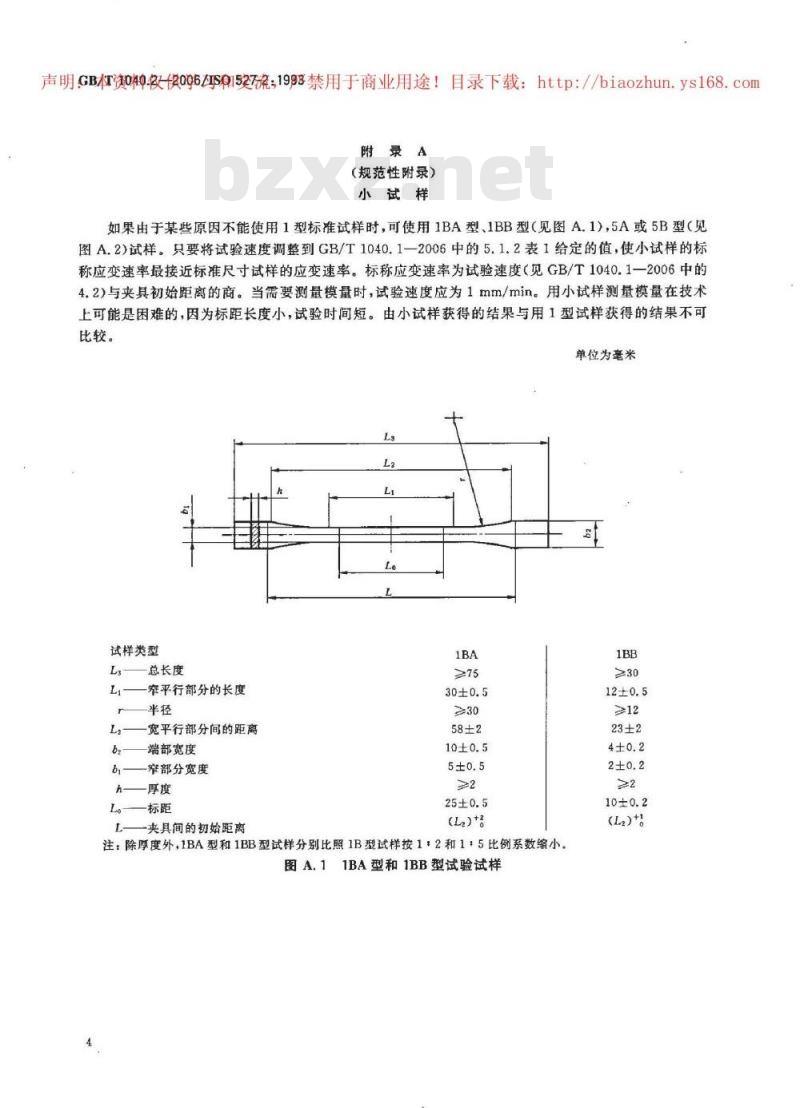

声明GB本资o仅供o96s@527流：19禁用于商业用途！目录下载：http：//biaozhun.ys168.com附录A
(规范性附录）
小试样
如果由于某些原因不能使用1型标准试样时，可使用1BA型、1BB型（见图A.1），5A或5B型（见图A.2)试样。只要将试验速度调整到GB/T1040.1一2006中的5.1.2表1给定的值，使小试样的标称应变速率最接近标准尺寸试样的应变速率。标称应变速率为试验速度（见GB/T1040.1一2006中的4.2)与夹具初始距离的商。当需要测量模量时，试验速度应为1mm/min。用小试样测量模量在技术上可能是困难的，因为标距长度小，试验时间短。由小试样获得的结果与用1型试样获得的结果不可比较。
单位为毫米
试样类型
总长度
窄平行部分的长度
宽平行部分间的距离
端部宽度
窄部分宽度
夹具间的初始距离
注：除厚度外，1BA型和1BB型试样分别比照1B型试样按1*2和1+5比例系数缩小。图A.11BA型和1BB型试验试样
(La)t!

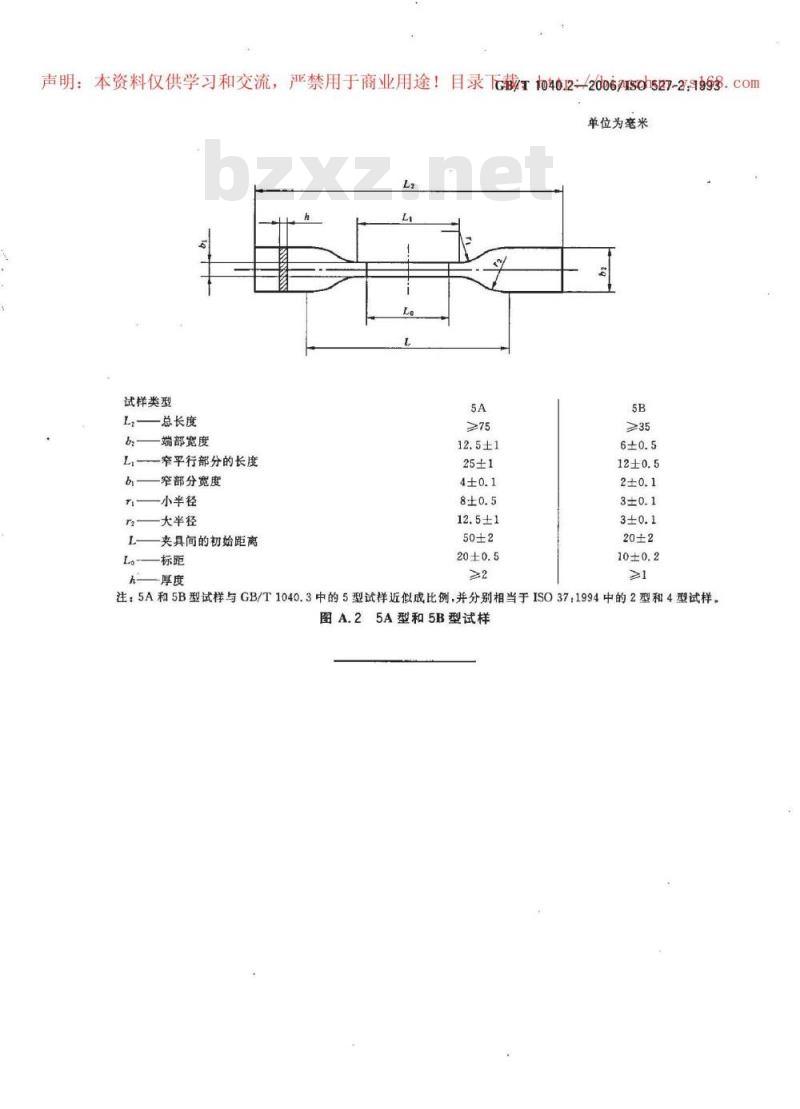

声明：本资料仅供学习和交流，严禁用于商业用途！目录下载t04012-12006s0h527-2.9968.com单位为毫米
试样类型
总长度
端部宽度
L案平行部分的长度
一窄部分宽度
一小半径
大半径
夹具间的初始距离
一标距
注：5A和5B型试样与GB/T1040.3中的5型试样近似成比例，并分别相当于ISO37:1994中的2型和4型试样。图A.25A型和5B型试样
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
