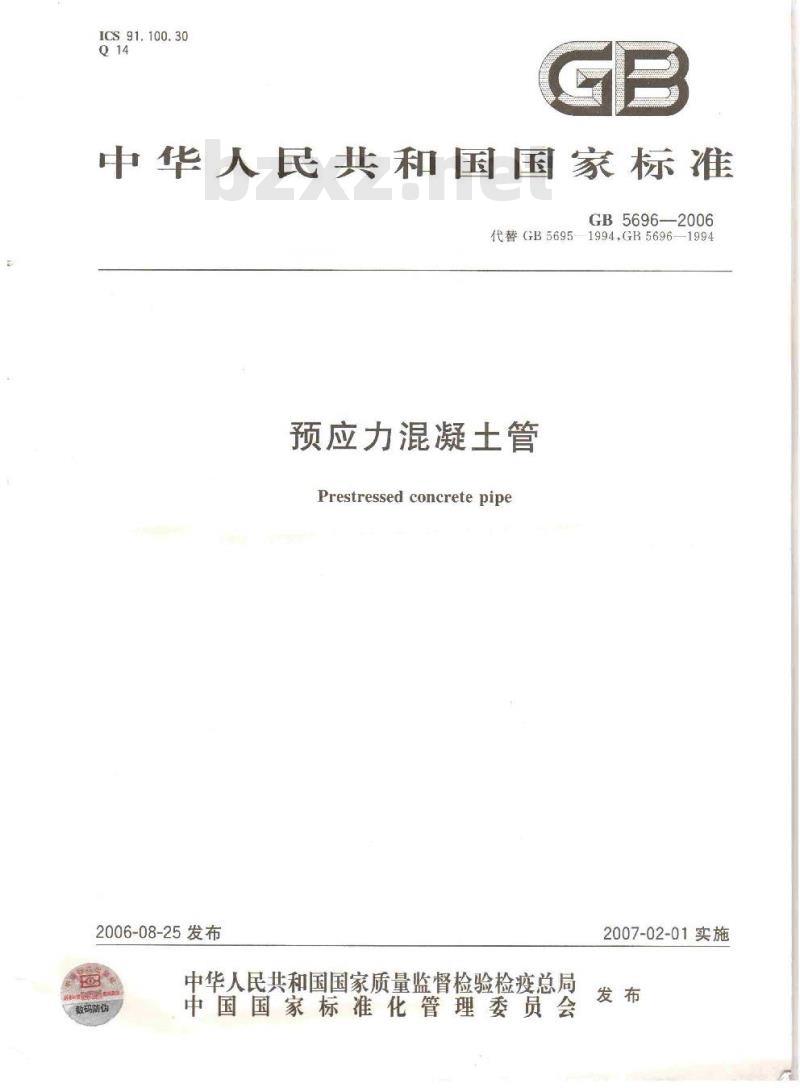

GB5696-2006
代替GB56951994.GB5696-1994
预应力混凝士管
Prestressed concrete pipe
2006-08-25发布
数码防伪
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2007-02-01实施
GB5696—2006

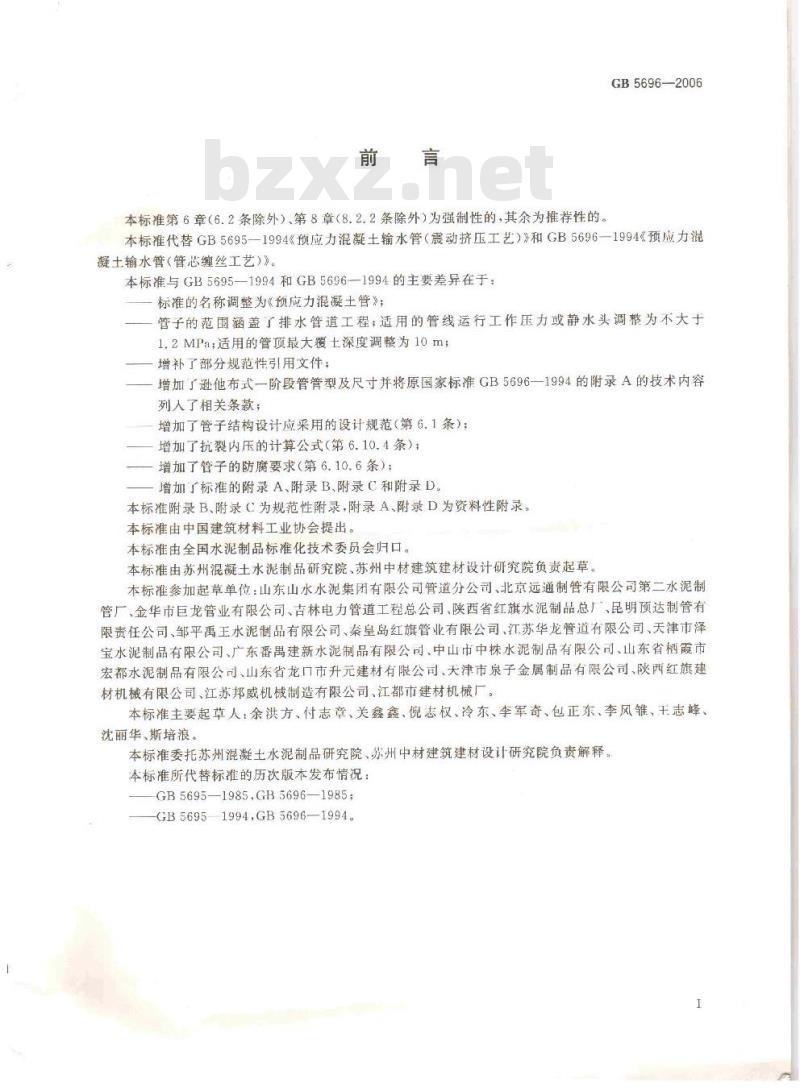

本标准第6章（6.2条除外）、第8章（8.2.2条除外）为强制性的，其余为推荐性的。本标准代替GB5695—1994《预应力混凝土输水管（震动挤压工艺）》和GB5696—1994《预应力混凝土输水管（管芯缠丝工艺）》。本标准与GB5695-—1994和GB5696—1994的主要差异在于：标准的名称调整为《预应力混凝土管》；管子的范围涵盖了排水管道工程：适用的管线运行工作压力或静水头调整为不大于1.2MPa；适用的管顶最大覆土深度调整为10m;增补了部分规范性引用文件：
增加了逊他布式一阶段管管型及尺寸并将原国家标准GB5696一1994的附录A的技术内容列入了相关条款；
增加了管子结构设计应采用的设计规范（第6.1条）；增加了抗裂内压的计算公式（第6.10.4条）：增加了管子的防腐要求（第6.10.6条）；增加了标准的附录A、附录B、附录C和附录D。本标准附录B、附录C为规范性附录，附录A、附录D为资料性附录。本标准由中国建筑材料工业协会提出。本标准由全国水泥制品标准化技术委员会归口。本标准由苏州混凝土水泥制品研究院、苏州中材建筑建材设计研究院负责起草。本标准参加起草单位：山东山水水泥集团有限公司管道分公司、北京远通制管有限公司第二水泥制管厂、金华市巨龙管业有限公司、吉林电力管道工程总公司、陕西省红旗水泥制品总厂、民明顶达制管有限责任公司、邹平禹王水泥制品有限公司、秦皇岛红旗管业有限公司、江苏华龙管道有限公司、天津市泽宝水泥制品有限公司、广东番禺建新水泥制品有限公司、中山市中株水泥制品有限公司、山东省栖霞市宏都水泥制品有限公司、山东省龙口市升元建材有限公司、天津市泉子金属制品有限公司、队西红旗建材机械有限公司、江苏邦威机械制造有限公司、江都市建材机械厂。本标准主要起草人：余洪方、付志章、关鑫鑫、倪志权、冷东、李军奇、包正东、李风维、王志峰、沈丽华、斯培浪。
本标准委托苏州混凝土水泥制品研究院、苏州中材建筑建材设计研究院负责解释。本标准所代替标准的历次版本发布情况：GB5695-1985.GB5696—1985;
GB56951994GB5696—1994。
CB5696-2006

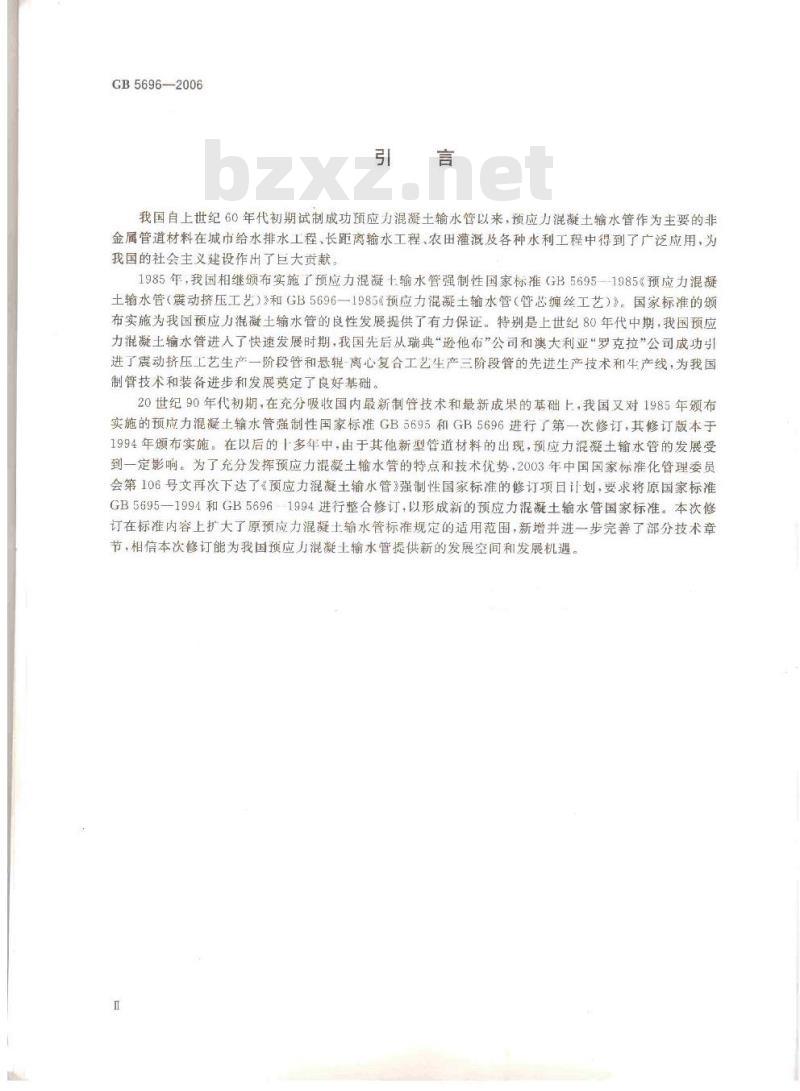

我国自上世纪60年代初期试制成功预应力混凝土输水管以来，预应力混凝土输水管作为主要的非金属管道材料在城市给水排水工程、长距离输水工程、农田灌溉及各种水利工程中得到了广泛应用，为我国的社会主义建设作出了巨大责献。1985年，我国相继颁布实施了预应力混凝士输水管强制性国家标准GB5695--1985《预应力混凝土输水管（震动挤压工艺）》和GB5696一1985《预应力混凝土输水管（管芯缠丝工艺）》。国家标准的布实施为我国预应力混避土输水管的良性发展提供了有力保证。特别是上世纪80年代中期，我国预应力混凝土输水管进入了快速发展时期，我国先后从瑞典“逊他布”公司和澳大利亚“罗克拉”公司成功引进了震动挤压工艺生产一阶段管和悬辑离心复合工艺生产三阶段管的先进生产技术和牛产线，为我国制管技术和装备进步和发展莫定了良好基础。20世纪90年代初期，在充分吸收国内最新制管技术和最新成果的基础上，我国又对1985年颁布实施的预应力混凝土输水管强制性国家标准GB5695和GB5696进行了第一次修订，其修订版本于1994年颁布实施。在以后的十多年中，由于其他新型管道材料的出现，预应力混凝土输水管的发展受到一定影响。为了充分发挥预应力混凝土输水管的特点和技术优势，2003年中国国家标准化管理委员会第106号文再次下达了《预应力混凝土输水管》强制性国家标准的修订项目计划，要求将原国家标准GB5695—1994和GB5696-1994进行整合修订，以形成新的预应力混凝土输水管国家标准。本次修订在标准内容上扩大了原预应力混凝土输水管标准规定的适用范围，新增并进一步完善了部分技术章节，相信本次修订能为我国预应力混凝土输水管提供新的发展空间和发展机遇。1范围
预应力混凝土管
GB5696—2006

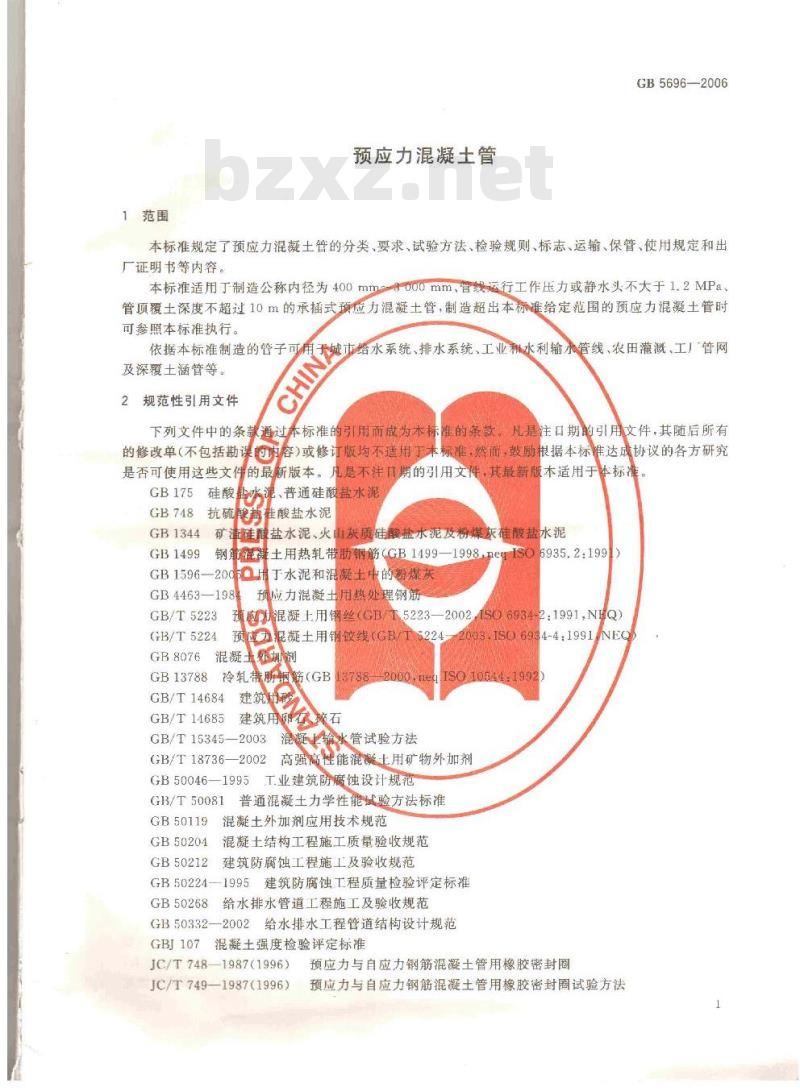

本标准规定了预应力混凝土管的分类、要求、试验方法、检验规则、标志、运输、保管、使用规定和出厂证明书等内容。
本标准适用丁制造公称内径为400mm000mm、管线运行工作压力或静水头不大于1.2MPa、管顶覆土深度不超过10M的承插式预应力混凝土管，制造超出本标准给定范围的预应力混凝土管时可参照本标准执行。
依据本标准制造的管子可用于域市给水系统、排水系统、工业利水利输水管线、农田灌溉、工厂管网CHIN
及深覆土涵管等。
2规范性引用文件
通过本标准的引用而成为本标准的条款，凡是注口期的引用文件，其随后所有下列文件中的条款
的修改单（不包括勘课容）或修订版均不适用准，然面，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。GB175
GB1344
凡是不注口
期的引用文
件其最新版本适用于本标准。
普通硅酸盐水泥
桂酸盐水泥
桂摩盐水泥、火山灰质硅酸盐水泥及粉煤灰雄酸盐水泥矿
土用热轧带肋钢筋（GB1499-1998-neISO66935.2.199
GB1499
GB1596-200P
丁水泥和混凝土
GB4463198
GB/T5223
GB/T5224
预应力混凝
的粉煤灰
用热处理钢筋
预混凝土用钢丝（GB/
预泥凝土用钢蚊线（CB）
混凝工不加剂
GB8076
冷轧带朋
GB13788
GB/T14684
GB/T14685
建筑用虾
GB/T15345—2003
ISO6934-2:1991,NHQ)
5223—2002
0311SO6934-4:1991NEQ
10514:1992
混凝业输水管试验方法
GB/T18736—2002高强高性能混概土用矿物外加剂GB50046—1995工业建筑防腐蚀设计规范GB/T50081
GB50119
GB50204
GB50212
GB50224-
GB50268
普通混凝土力学性能试验方法标准混凝土外加剂应用技术规范
混凝土结构工程施工质量验收规范建筑防腐蚀工程施工及验收规范1995建筑防腐蚀工程质量检验评定标准给水排水管道工程施工及验收规范GB50332—2002给水排水工程管道结构设计规范GBJ107
混凝土强度检验评定标准
JC/T748-1987（1996)
JC/T749—1987(1996)
预应力与自应力钢筋混凝土管用橡胶密封圈预应力与自应力钢筋混凝土管用橡胶密封圈试验方法1
GB5696-2006
JGJ55普通混凝土配合比设计规程JGJ63混凝土拌合用水标准
CECS16：1990预应力混凝土输水管结构设计规范（振动挤压工艺）CECS140：2002给水排水工程理地管芯缠丝预应力混凝土管和预应力钢筒混凝土管管道结构设计规程

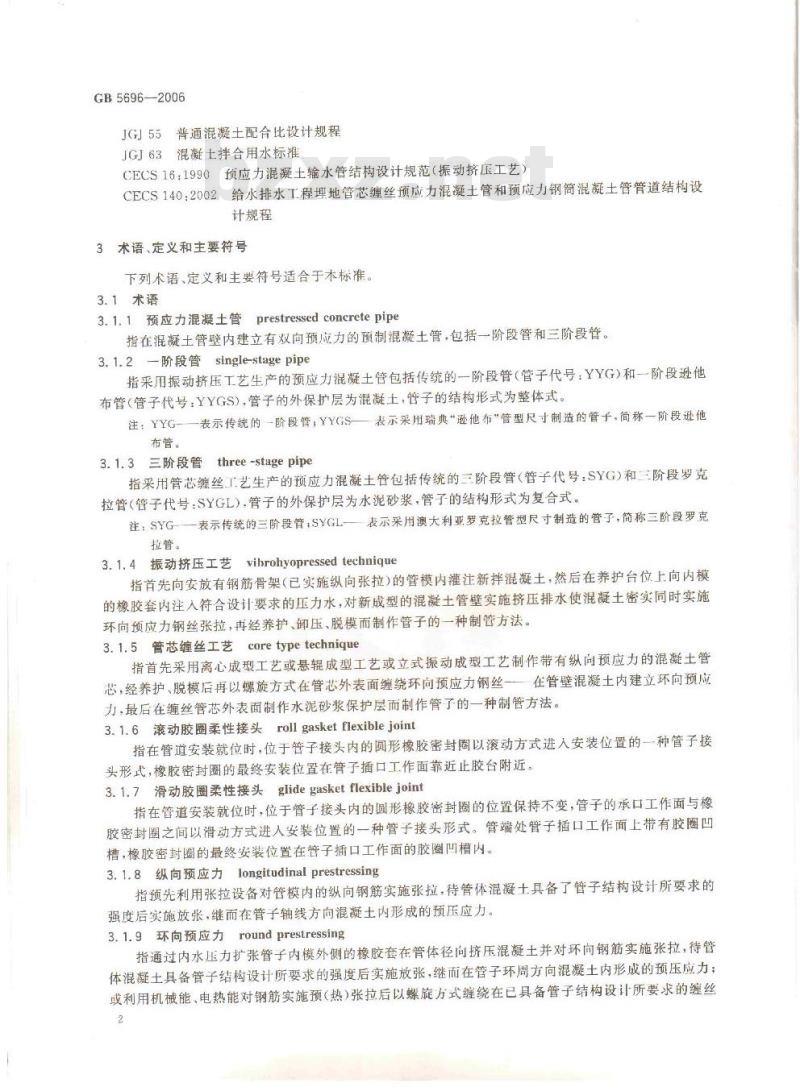

3术语、定义和主要符号
下列术语、定义和主要符号适合于木标准。3.1术语
3.1.1预应力混凝土管prestressedconcretepipe指在混凝土管壁内建立有双向预应力的预制混凝土管，包括一阶段管和三阶段管。3.1.2—阶段管single-stagepipe指采用振动挤压工艺生产的预应力混凝土管包括传统的一阶段管（管子代号：YYG）和一阶段逊他布管（管子代号：YYGS），管子的外保扩层为混凝土，管子的结构形式为整体式。注：YYG-一表示传统的一阶段管，YYGS表示采用瑞典“逊他布”管型尺寸制造的管子，简称一阶段逊他布管。
3.1.3三阶段管three-stagepipe指采用管芯缠丝工艺生产的预应力混凝土管包括传统的三阶段管（管子代号：SYG）和三阶段罗克拉管（管子代号：SYGL），管子的外保护层为水泥砂浆，管子的结构形式为复合式。注：SYG一表示传统的三阶段管，SYGL一表示采用澳大利亚罗克拉管型尺寸制造的管子，简称三阶段罗克拉管。
vibrohyopressed technique
3.1.4振动挤压工艺
指首先向安放有钢筋骨架（已实施纵向张拉）的管模内灌注新拌混凝土，然后在养护台位上向内模的橡胶套内注入符合设计要求的压力水，对新成型的混凝土管壁实施挤压排水使混凝土密实同时实施环向预应力钢丝张拉，再经养护、卸压、脱模而制作管子的一种制管方法。coretypetechnique
3.1.5管芯缠丝工艺
指首先采用离心成型工艺或悬辊成型工艺或立式振动成型工艺制作带有纵向预应力的混凝土管芯，经养护、脱模后再以螺旋方式在管芯外表面缠绕环向预应力钢丝一在管壁混凝土内建立环向预应力，最后在缠丝管芯外表面制作水泥砂浆保护层而制作管了的一种制管方法。3.1.6滚动胶圈柔性接头rollgasketflexiblejoint指在管道安装就位时，位于管子接头内的圆形橡胶密封圈以滚动方式进人安装位置的一种管子接头形式，橡胶密封圈的最终安装位置在管子插口工作面靠近止胶台附近。3.1.7滑动胶圈柔性接头glidegasketflexiblejoint指在管道安装就位时，位于管子接头内的圆形橡胶密封圈的位置保持不变，管子的承口工作面与橡胶密封圈之间以滑动方式进入安装位置的一种管子接头形式。管端处管子插口工作面上带有胶圈凹槽，橡胶密封圈的最终安装位置在管子插口工作面的胶圈凹槽内。3.1.8纵向预应力longitudinalprestressing指预先利用张拉设备对管模内的纵向钢筋实施张拉，待管体混凝土具备了管子结构设计所要求的强度后实施放张，继而在管子轴线方向混凝土内形成的预压应力。3.1.9环向预应力roundprestressing指通过内水压力扩张管子内模外侧的橡胶套在管体径向挤压混凝土并对环向钢筋实施张拉，待管体混凝土具备管子结构设计所要求的强度后实施放张，继而在管子环周方向混凝土内形成的预压应力；或利用机械能、电热能对钢筋实施预（热）张拉后以螺旋方式缠绕在已具备管子结构设计所要求的缠丝强度的管体外表面，继而（或冷却后）在管子环周方向混凝土内形成的预压应力。GB5696—2006
3.1.10工作压力（P）workingpressure指不包括水锤压力在内，由水力梯度产生于某段管线或某个管子内的最大内水压力，或是由业主指定的静水压力。
3.1.11覆土深度（H）heightoffillabovetopofpipe指埋地管线管子项部至地表面之问的距离。3.1.12抗裂检验内压（Pr）crackingtestingpressure指管子在卧式或立式状态下进行水压试验时管体不发生开裂破坏的内水压力。3.2主要符号
本标准涉及的主要符号详见资料性附录A。4分类
4.1产品分类
预应力混凝土管按管子的成型工艺可分为一阶段管（如YYG、YYGS）和三阶段管（如SYG、SYGL)，按管子的接头密封形式又可为滚动密封胶圈柔性接头（如YYG，YYGS、SYG)和滑动密封胶圈柔性接头（如SYGL)。
4.2规格和尺寸
管子的基本尺寸应符合图1、图2、图3、图4和表1、表2、表3、表4的规定。注，经供需双方协商，也可生产其他规格和尺寸的管子。4.3产品标记
产品标记由管子代号（YYG，YYGS、SYG或SYGL）、公称内径、有效长度、工作压力（P）、覆土深度（H）和标准号组成。
示例1：公称内径为1600mm、管子有效长度为5000mm、工作压力为0.8MPa、覆土深度为4m的-阶段管，标记如下：
YYG1600X5000/PO.8/H4GB5696-2006示例2：公称内径为2000tmm、管子有效长度为4000mm、工作压力为0.4MPa、覆土深度为6m的三阶段管，标记如下：
SYG2000X4000/P0.4/H6GB5696—2006示例3：公称内径为1200mm、管子有效长度为5.000mm、工作压力为0.6MPa、覆土深度为4m的三阶段罗克拉管，标记如下：
SYGL1200X5000/P0.6/H4
GB5696-2006bzxz.net
GB5696—2006
5）管子接头
图1一阶段管（YYG）管子外形及接头图承口
单位为毫米
GB5696—2006
GB5696—2006
白）管子外形
b）管子接头
图2一阶段逊他布管（YYGS）管子外形及接头图单位为毫米
GB5696—2006
谢草击
CB5696-2006
管子外形
）管子接头
图3三阶段管（SYG）管子外形及接头图单位为毫米
GB5696-2006
