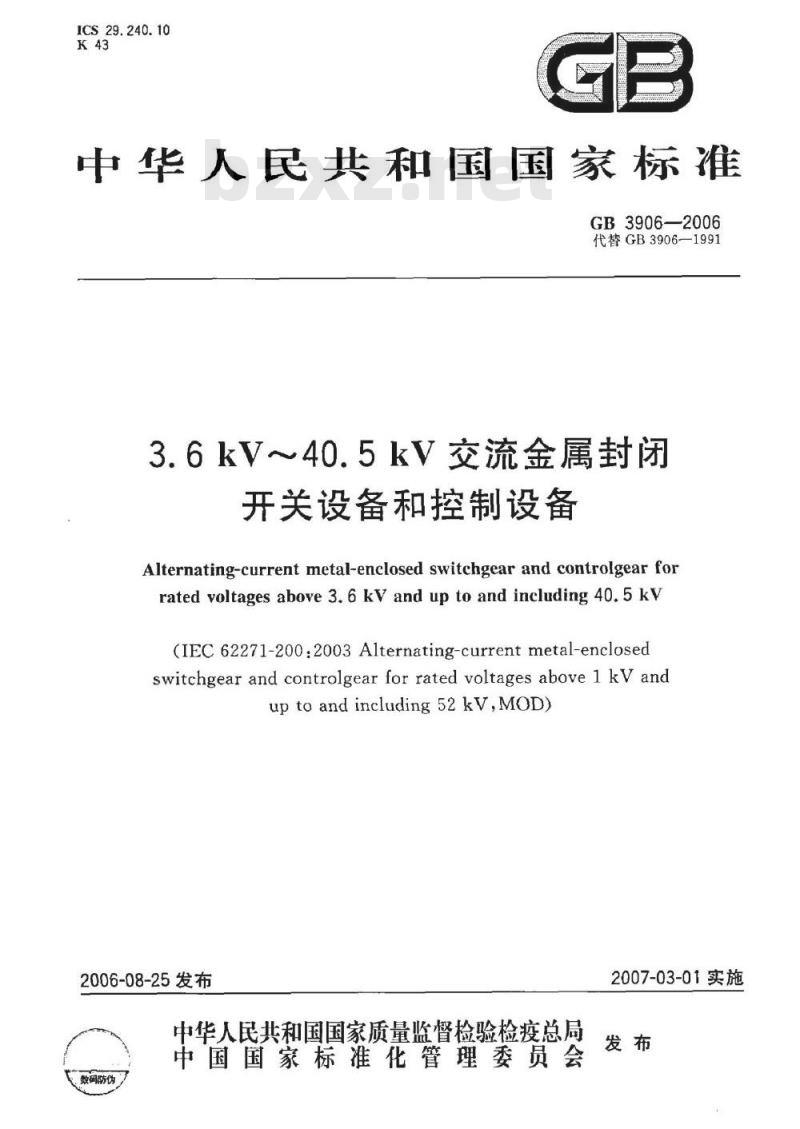

ICS29.240.10
中华人民共和国国家标准
GB3906—2006
代替GB3906-—1991
3.6kV～40.5kV交流金属封闭
开关设备和控制设备
Alternating-current metal-enclosed switchgear and controlgear forrated voltages above3.6kV and up to and including 40.5kv(IEC 62271-200:2003 Alternating-current metal-enclosedswitchgear and controlgear for rated voltages above 1 kV anduptoandincluding52kV,MOD)
2006-08-25发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2007-03-01实施

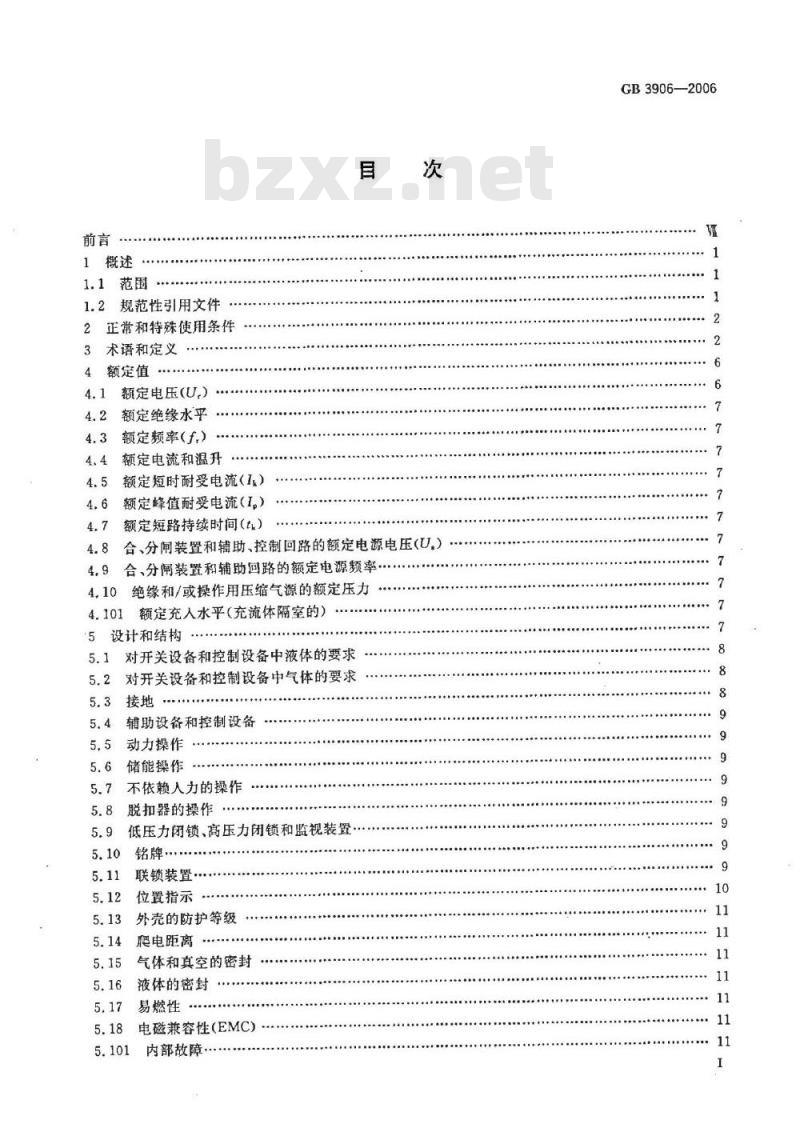

1概述
1.1范围
1.2规范性引用文件
2正常和特殊使用条件
术语和定义
额定值
额定电压（U,）
额定绝缘水平
额定频率（f.）
额定电流和温升
额定短时耐受电流（I）
额定峰值耐受电流（I,）
额定短路持续时间(tu）
合、分闸装置和辅助、控制回路的额定电源电压（U.）合、分闸装置和辅助回路的额定电源频率·绝缘和/或操作用压缩气源的额定压力4.10
额定充人水平（充流体隔室的）5设计和结构
对开关设备和控制设备中液体的要求对开关设备和控制设备中气体的要求接地
......
辅助设备和控制设备
动力操作
储能操作
不依赖人力的操作
脱扣器的操作
低压力闭锁、高压力闭锁和监视装置·5.10
联锁装置
位置指示
外壳的防护等级
爬电距离
气体和真空的密封
液体的密封
易燃性
电磁兼容性（EMC）
内部故障，
GB3906—2006
GB3906—2006

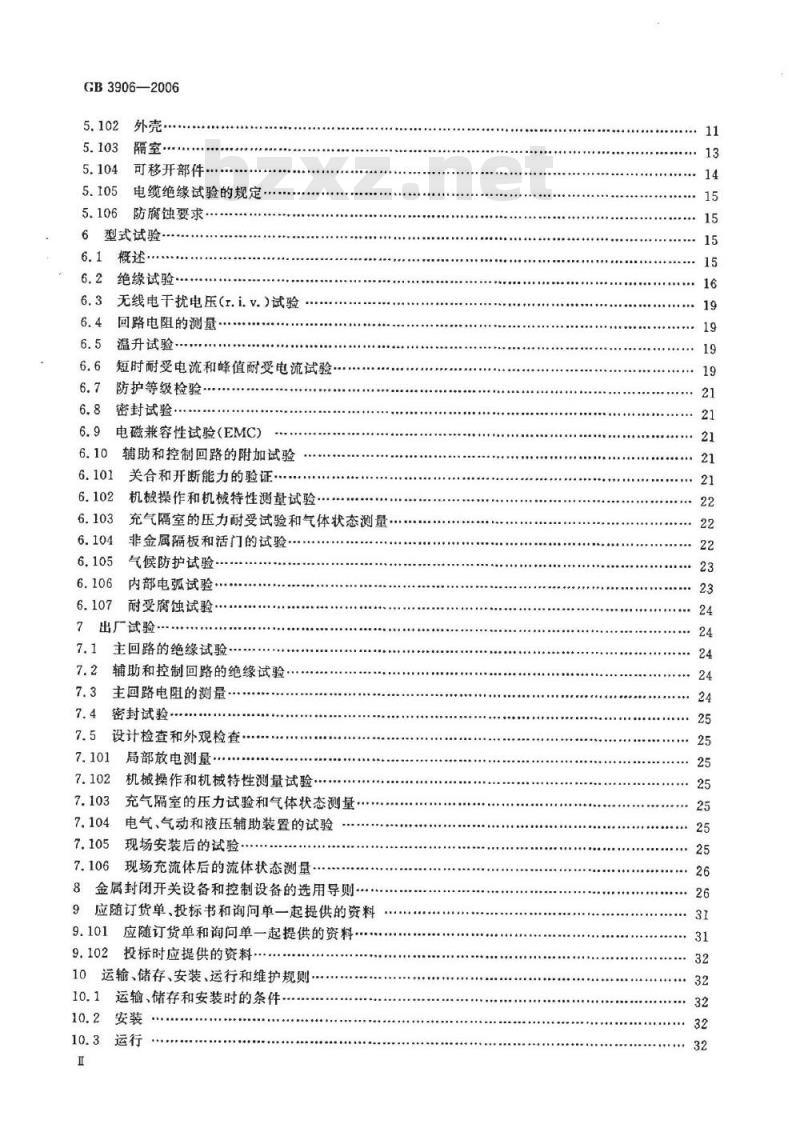

可移开部件
电缆绝缘试验的规定
防腐蚀要求
型式试验
绝缘试验·
无线电干扰电压(r.i.v.)试验
回路电阻的测量·
温升试验
短时耐受电流和峰值耐受电流试验防护等级检验
密封试验
电磁兼容性试验(EMC)
辅助和控制回路的附加试验
关合和开断能力的验证.
机械操作和机械特性测量试验
充气隔室的压力耐受试验和气体状态测量·非金属隔板和活门的试验·
气候防护试验
内部电弧试验
耐受腐蚀试验
出厂试验·
主回路的绝缘试验·
辅助和控制回路的绝缘试验
主回路电阻的测量·
密封试验
7.5设计检查和外观检查
局部放电测量…
机械操作和机械特性测量试验.
充气隔室的压力试验和气体状态测量电气、气动和液压辅助装置的试验现场安装后的试验
现场充流体后的流体状态测量
8金属封闭开关设备和控制设备的选用导则应随订货单、投标书和询问单一起提供的资料9
应随订货单和询问单一起提供的资料·投标时应提供的资料…

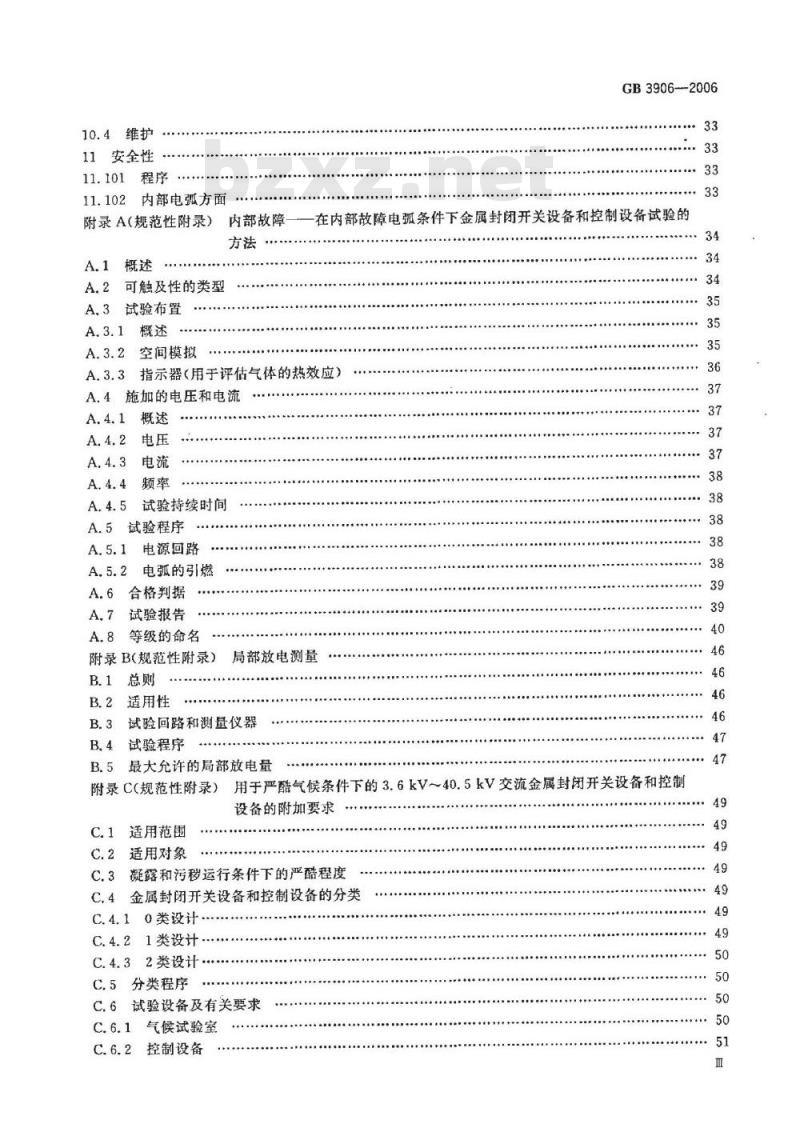

10运输、储存、安装、运行和维护规则·10.1运输、储存和安装时的条件10.2安装
10.4维护
11安全性
内部电弧方面
附录A（规范性附录）内部故障
可触及性的类型bZxz.net
试验布置
空间模拟
GB3906--2006
在内部故障电弧条件下金属封闭开关设备和控制设备试验的34
指示器（用于评估气体的热效应）A.4施加的电压和电流
试验持续时间
试验程序
电源回路
电弧的引燃
A.6合格判据
试验报告
等级的命名
附录B(规范性附录）
B.2适用性
局部放电测量
试验回路和测量仪器
试验程序
最大允许的局部放电量
附录C(规范性附录）用于严酷气候条件下的3.6kV~40.5kV交流金属封闭开关设备和控制设备的附加要求
c.1适用范围
C.2适用对象
C.3凝露和污移运行条件下的严酷程度C.4金属封闭开关设备和控制设备的分类C.4.10类设计
C.4.21类设计
C.4.32类设计
C.5分类程序
C.6试验设备及有关要求
气候试验室
控制设备
GB3906—2006

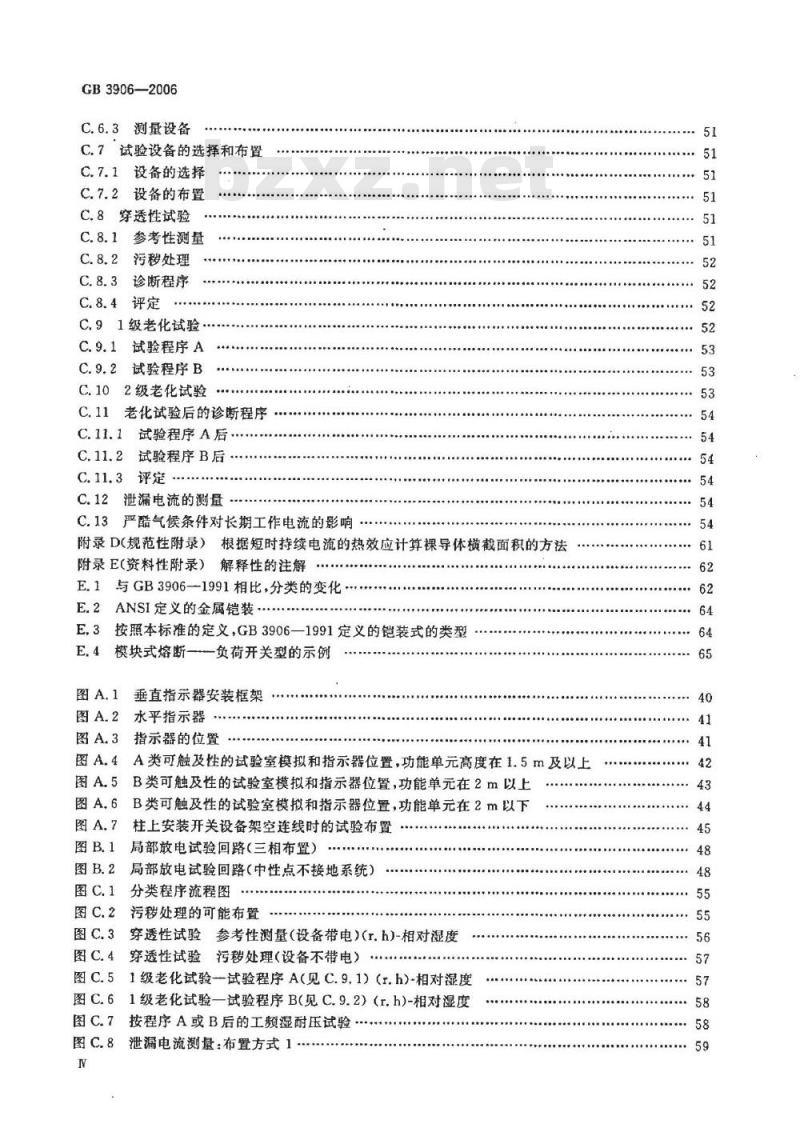

C.6.3测量设备
C.7试验设备的选择和布置
C.7.1设备的选择
C.7.2设备的布置
C.8穿透性试验
C.8.1参考性测量
污移处理
C.8.3诊断程序
C.8.4评定
C.91级老化试验
试验程序A
试验程序B
2级老化试验
老化试验后的诊断程序
试验程序A后…
试验程序B后…
C.11.3评定
C.12泄漏电流的测量
C.13严酷气候条件对长期工作电流的影响附录D（规范性附录）根据短时持续电流的热效应计算裸导体横截面积的方法附录E(资料性附录）解释性的注解E.1与GB3906-1991相比，分类的变化…E.2ANSI定义的金属铠装
E.3按照本标准的定义，GB3906—1991定义的铠装式的类型E.4
模块式熔断一负荷开关型的示例图A.1
垂直指示器安装框架
水平指示器
指示器的位置
A类可触及性的试验室模拟和指示器位置，功能单元高度在1.5m及以上B类可触及性的试验室模拟和指示器位置，功能单元在2m以上B类可触及性的试验室模拟和指示器位置，功能单元在2m以下柱上安装开关设备架空连线时的试验布置局部放电试验回路(三相布置）
局部放电试验回路（中性点不接地系统）分类程序流程图
污移处理的可能布置
..........
穿透性试验参考性测量（设备带电)(r.h)-相对湿度穿透性试验污移处理（设备不带电）…1级老化试验一试验程序A(见C.9.1）（r.h)-相对湿度图c.6
1级老化试验一试验程序B(见C.9.2）（r.h)-相对湿度图c.7
按程序A或B后的工频湿耐压试验泄漏电流测量：布置方式1
图C.9泄漏电流测量：布置方式2图C.10泄漏电流测量：布置方式3图c.11
泄漏电流测量：布置方式4
表1铭牌参数·
表2内部故障的部位、原因及降低内部故障概率的措施举例.
表3金属封闭开关设备和控制设备的技术要求、额定值和可选试验表B.1
试验回路和程序
泄漏电流测量
GB3906—1991和IEEE关于金属铠装定义的比较表E.2在内部电弧情况下有关人员安全的分类参考文献
GB3906—2006
GB3906—2006
本标准的全部技术内容为强制性的。本标准修改采用IEC62271-200：2003&额定电压1kV以上52kV及以下交流金属封闭开关设备和控制设备》（第一版、即IEC60298的第四版）。本标准与IEC62271-200：2003的主要差异如下；按GB/T1.1一2000的规定，对标准的语言表述和格式做了修改；适用的电压范围，由1kV以上52kV及以下改为3.6kV~40.5kV，并按照GB/T11022（或GB156)的规定修改其中与额定电压及其系列值相关的内容；根据我国的电网实际，适用的频率范围由60Hz及以下改为50Hz及以下，并删除了与60Hz相关的内容；
删除了国际标准的前言，增加了本标准的前言；删除了5.10的表1中的“说明书”项，该内容对我国不适用；删除了5.104的注1及其内容，该内容对国家标准不适用。相应的注2改为注；联锁方面增加了下述内容：接地开关不论任何情况都应与隔离开关联锁，优先采用机械联锁（本版的5.11中的部分内容）；根据我国的具体实际，增加了型式试验周期和型式试验报告有效期的要求（本版的6.1）；将“湿试验程序”由“不适用”改为“按GB/T11022的6.2.2的规定”（本版的6.2.2)；出厂试验中增加了“出厂试验报告应随产品一起出厂”的规定（本版的第7章）；根据我国的具体实际，在强制性型式试验、出厂试验的机械操作试验中增加了“机械特性测量”试验（本版的6.102、7.102)，还在适用时的强制性型式试验和出厂试验中分别增加了“充气隔室的气体状态测量”项目（本版的6.103、7.103）；-为了方便使用，将IEC60932:1988《用于严酷气候条件下的1kV～72.5kV交流金属封闭开关设备和控制设备的附加要求》的内容作为附录C列入本标准，同时将适用电压范围由1kV～72.5kV改为3.6kV~40.5kV。另考虑到我国的具体环境状况，还在C.4.3的2类设计的注3中增加了2类设计的爬电比距的推荐值；一删除了“参考资料”中的IEC60724：2000《1kV和3kV电缆的短路温度限值》，增加了相关内容的附录D；
由于本标准的5.4和6.10引用的对应内容尚未包含在国标GB/T11022—1999（eqvIEC60694：1996）中，本标准直接引用IEC60694：2002的5.4和6.10，同时将IEC60694：2002增加到了第2章的规范性引用文件中。本标准代替GB3906—1991《3~35kV交流金属封闭开关设备》。本标准与GB3906—1991相比，主要变化如下：
将术语“金属封闭开关设备”修改为“金属封闭开关设备和控制设备”（1991年版的3.1，本版的3.102);
增加了金属封闭开关设备和控制设备新的分类方法（本版的3.131和附录E），删除了旧的分类方法（1991年版的3.1)；
一增加了“丧失运行连续性类别”概念（本版的3.131)，并增加了相关的内容；增加了“隔室类别”概念（本版的3.107)，并增加了相关的内容；-增加了“隔板等级”概念（本版的3.109)，并增加了相关的内容；GB3906—2006
-增加了“内部电弧级开关设备和控制设备（IAC)”概念（本版的3.132），并增加了相关的试验内容，
-增加了“电磁兼容性”的相关要求和试验（本版的5.18和6.9)；将“充气体隔室”修改为“充流体隔室”（1991年版的3.6和本版的3.108）；并增加了相关的要求和试验（本版的5.103.2)；
-增加了防腐蚀要求（本版的5.106)和相关的验证试验（本版的6.107)；“评价内部故障电弧效应的试验”和\电磁兼容性试验（EMC)”作为强制性的型式试验项目；选用的型式试验项目中增加了“电缆试验回路的绝缘试验”（本版的6.1)；-增加了“作为状态检查的电压试验”（本版的6.2.11)；增加了“电缆绝缘试验的规定”（本版的6.2.101)；-增加了“外壳的防护等级不低于IP2X”要求（本版的6.7)；-增加了“辅助和控制回路的附加试验”（本版的6.10)；-增加了“关合和开断试验”项目的具体内容（本版的6.101的b)项）；型式试验项目中删除“操作振动试验”内容（1991年版的7.11和附录G)；“雷电冲击电压试验”的合格判据中增加了更合理的要求（本版的6.2.4)；-删除了“充气隔室零表压5min的耐压试验”（1991年版的7.1.9）一增加了“开关设备的选用导则”（本版的第8章）；本标准对GB/T11022—1999中已有规定的内容直接加以引用而不再重复（1991年版中的附录C和附录H等)；
一删除了GB3906一1991的附录D,其内容已包括在本标准的7.105中。本标准应与GB/T11022—1999一起使用，本标准的章节编号基本与GB/T11022-1999对应，对本标准新增加的内容在同一章节下从101开始编号。本标准的附录A、附录B、附录C、附录D为规范性附录，附录E为资料性附录。本标准自实施之日起，同时代替GB3906—1991。本标准由中国电器工业协会提出。本标准由全国高压开关设备标准化技术委员会SAC/TC65归口。本标准由全国高压开关设备标准化技术委员会负责解释。本标准起草单位及成员：
负责单位：西安高压电器研究所：赵伯楠、李鹏、付朝娃、田恩文、严玉林。参加单位：电力科学研究院高压开关研究所：袁大陆、崔景春；北京北开电气股份有限公司：卢国平、茅建生；天水长城开关厂：于庆瑞、孙壮丽北京科锐配电自动化技术有限公司：张重乐；杭州欣美成套电器制造有限公司：丁心宝；宁波耐吉集团有限公司：沈忠威；宁波天安（集团）股份有限公司：刘清春：陕西宝光集团有限公司：王典杰；汕头正超电气有限公司：陈一卫；上海通用电气广电有限公司：陈海文：天宇电气股份有限公司福州第一开关厂：陈雅瑞：温州市开元电气有限公司：王金方；谊
西电三菱电机开关设备有限公司：王志清：上海森隆源电气有限公司：王庆福、夏阜；金华电力开关有限公司叶树新。本标准主要起草人：李、付朝娃、田恩文、严玉林、赵伯楠。本标准所代替标准的历次版本发布情况为：GB3906-1983GB3906—1991。GB3906-—2006
1概述
3.6kV～40.5kV交流金属封闭
开关设备和控制设备
GB3906—2006
1.1范围
本标准规定了工厂装配的、额定电压为3.6kV～40.5kV、户内或户外安装的、频率为50Hz及以下的交流金属封闭开关设备和控制设备的各项技术要求。外壳内可能装有固定式或可移开式的元件，并可能充有绝缘和/或开断用流体（液体或气体）。注1：本标准主要是针对三相系统，但也可用于单相或两相系统。根据以下几点，本标准将金属封闭开关设备和控制设备划分为若干类。维修开关设备和控制设备时，电网运行的连续性；设备维修的需要和方便性。
注2：设备的安全性取决于产品的设计、使用、调整、配合、安装和运行。对于具有充气隔室的金属封闭开关设备和控制设备，设计压力不超过0.3MPa（相对压力）时本标准适用。
注3：设计压力超过0.3MPa（相对压力）的充气隔室应按GB7674进行设计和试验。特殊用途的金属封闭开关设备和控制设备，例如用于易燃性气体、矿井中或船舶上，可能需要增加相应的技术要求。
装于金属封闭开关设备和控制设备中的各元件应按照各自标准的规定进行设计和试验。考虑到各个元件在成套开关设备和控制设备中的安装情况，本标准对单个元件的标准作了补充。本标准不排除在同一外壳中使用其他设备，此时应考虑设备对成套开关设备和控制设备造成的影响。
注4：具有绝缘外壳的成套开关设备和控制设备按IEC60466：1987的规定：注5：额定电压40.5kV以上的空气绝缘的金属封闭开关设备和控制设备，如果满足GB/T11022—1999规定的绝缘水平，本标准也适用。
1.2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T1408.1-1999固体绝缘材料电气强度试验方法工频下的试验（eqvIEC60243-1：1988）GB1984—2003高压交流断路器（IEC62271-100：2001MOD)GB1985—2004高压交流隔离开关和接地开关（IEC62271-102：2002MOD）GB/T2423.17一1993电工电子产品基本环境试验规程第17部分试验Ka：盐雾试验方法(eqvIEC60068-2-11:1981)
GB/T2900.20—1994电工术语高压开关设备（neqIEC60050（441）IEC60056等）GB3804—20043.6kV~40.5kV高压交流负荷开关（IEC60265-1：1998MOD)GB4208--1993外壳防护等级（IP代码）（eqvIEC60529：1989）GB/T7354—2003局部放电测量（IEC60270：2000IDT）GB/T8905—1996六氟化硫电器设备中气体管理和检验导则GB/T14808—2001高压交流接触器和基于接触器的电动机起动器（eqvIEC60470：1999）GB16926-1997交流高压负荷开关-—熔断器组合电器（eqvIEC60420：1990）GB/T16927.1—1997高电压试验技术第—部分：—般试验要求（eqvIEC60060-1：1989）IEC60466：19871kV~38kV交流绝缘封闭开关设备和控制设备IEC60694：2002高压开关设备和控制设备标准的共用技术要求IEC60909-02001三相交流系统中的短路电流第0部分电流的计算IEC61634：1995高压交流断路器一高压开关设备和控制设备中六氟化硫的使用与处理ISO/IEC导则51：1999安全性方面一一适用于标准内容的导则2正常和特殊使用条件
按GB/T11022—1999中第2章的规定，并做如下补充：除本标准中另有规定外，金属封闭开关设备和控制设备是按正常使用条件设计的。3术语和定义
GB/T2900.20-1994和GB/T11022—1999规定的以及下列术语和定义适用于本标准。3.101
开关设备和控制设备switchgearandcontrolgear开关装置与相关控制、测量、保护和调节设备的组合、以及与相关的辅件、外壳和支持件及其内部连接所构成的设备的总称。
金属封闭开关设备和控制设备metal-enclosed switchgearandcontrolgear除外部连接外，全部装配完成并封闭在接地金属外壳内的开关设备和控制设备。3.103
功能单元（总装的）
functionalunit(ofanassembly)功能单元是金属封闭开关设备和控制设备的一部分，包括为满足单一功能的主回路和辅助回路的所有元件。
注：功能单元可以根据预定的功能来区分，例如：进线单元，出线单元等。3.104
多层multi-tier
两个或多个功能单元垂直布置在一个外壳内。3.105
运输单元transportunit
不需拆开便可以运输的金属封闭开关设备和控制设备的一部分。3.106
外壳enclosure
金属封闭开关设备和控制设备的一部分，它能够提供规定的防护等级，以保护内部设备不受外界影响，防止人员接近或触及带电部分，防止人员触及运动部分。3.107
隔室compartment
金属封闭开关设备和控制设备的一部分，除内部连接、控制或通风所必要的开孔外，其余均封闭。隔室分为四种类型，其中三种可以打开，称为可触及隔室（见3.107.1到3.107.3），一种不能打开称为不可触及隔室（见3.107.4）。注：隔室可以按内部安装的主要元件来进一步划分，见5.103.1。2
联锁控制的可触及隔室interlock-controlledaccessiblecompartmentGB3906—2006
内部装有高压部件，按制造厂的规定，可以打开进行正常操作和/或维护，触及受开关设备和控制设备总体设计控制的隔室。
注：安装、扩展和修理等不是正常的维护。3.107.2
基于程序的可触及隔室procedure-basedaccessiblecompartment内部装有高压部件，按制造厂的规定，可以打开进行正常操作和/或维护，触及受适当的程序结合锁具控制的隔室。
注：安装、扩展和修理等不是正常的维护。3.107.3
基于工具的可触及隔室tool-basedaccessiblecompartment内部装有高压部件，可以打开，但不是为了进行正常操作和维护，需要专用程序和工具才能打开的隔室。
不可触及隔室unaccessiblecompartment内部装有高压元件，不可以打开的隔室。打开会破坏隔室的完整性。隔室有不可打开的明显警示。3.108
隔板partition
金属封闭开关设备和控制设备的一个部件，它将一个隔室与另一个隔室隔开。3.109
隔板的等级partitionclass
根据隔离带电部分所用的是金属隔板还是非金属隔板，将其分类如下：3.109.1
PM级隔板partitionclassPM
在打开的隔室和主回路的带电部件之间，金属封闭开关设备和控制设备具有的连续并接地的金属隔板和/或活门（如果适用时）。3.109.2
PI级隔板partitionclassPI
在打开的隔室和主回路的带电部件之间，金属封闭开关设备和控制设备具有的一个或多个非金属隔板和/或活门。
活门shutter
金属封闭开关设备和控制设备的一种部件，它具有两个可以转换的位置，一个位置是允许可移开部件的触头或隔离开关的动触头与固定触头接合，在另一个位置，它成为外壳或隔板的一部分，遮住固定触头。
分隔（导体的）segregation（of conductors）将接地的金属板插在导体之问的一种导体布置，这使得破坏性放电只能对地发生。注；分隔可以建立在导体之间，也可以建立在开关装置打开的触头之间。3.112
套管bushing
能使一根或多根导体穿过外壳或隔板并使导体与外壳或隔板绝缘的一种构件，包括固定用的附件。3
