【国家标准(GB)】 点型紫外火焰探测器

ICS13.220.20

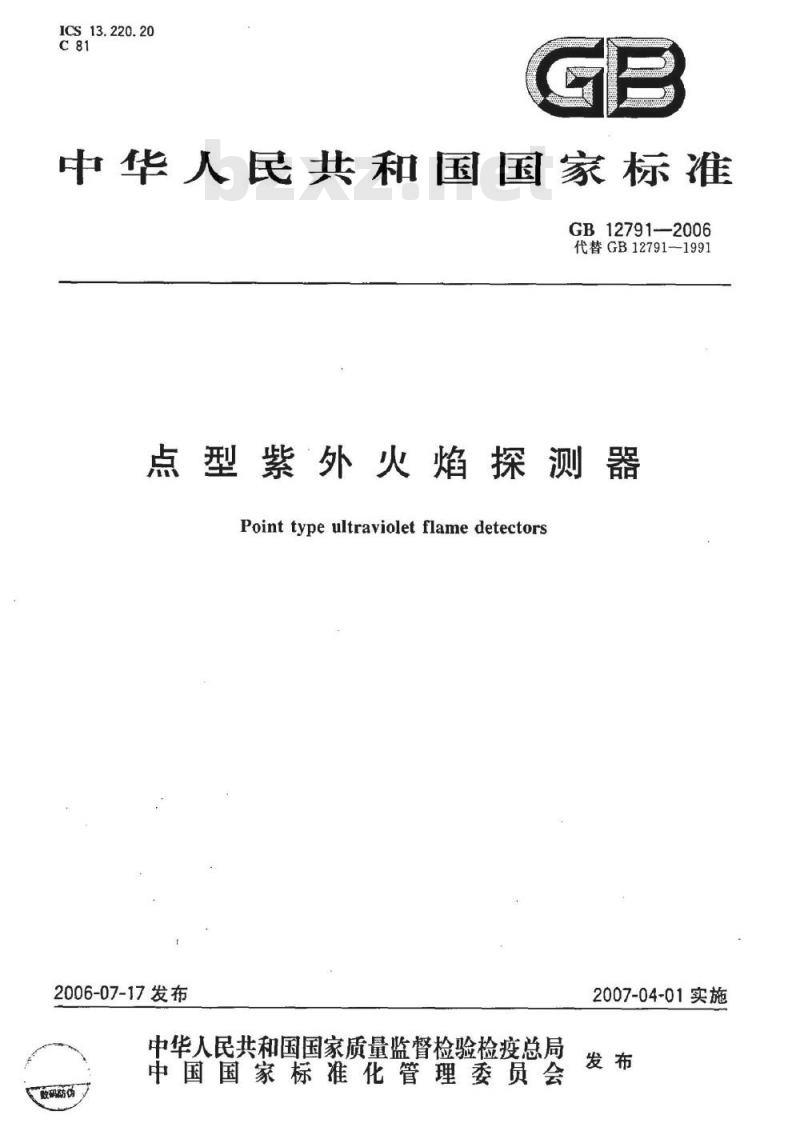

中华人民共和国国家标准
GB12791—2006
代替GB12791-1991
点型紫外火焰探测器
Point type ultraviolet flame detectors2006-07-17发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2007-04-01实施
GB12791—2006

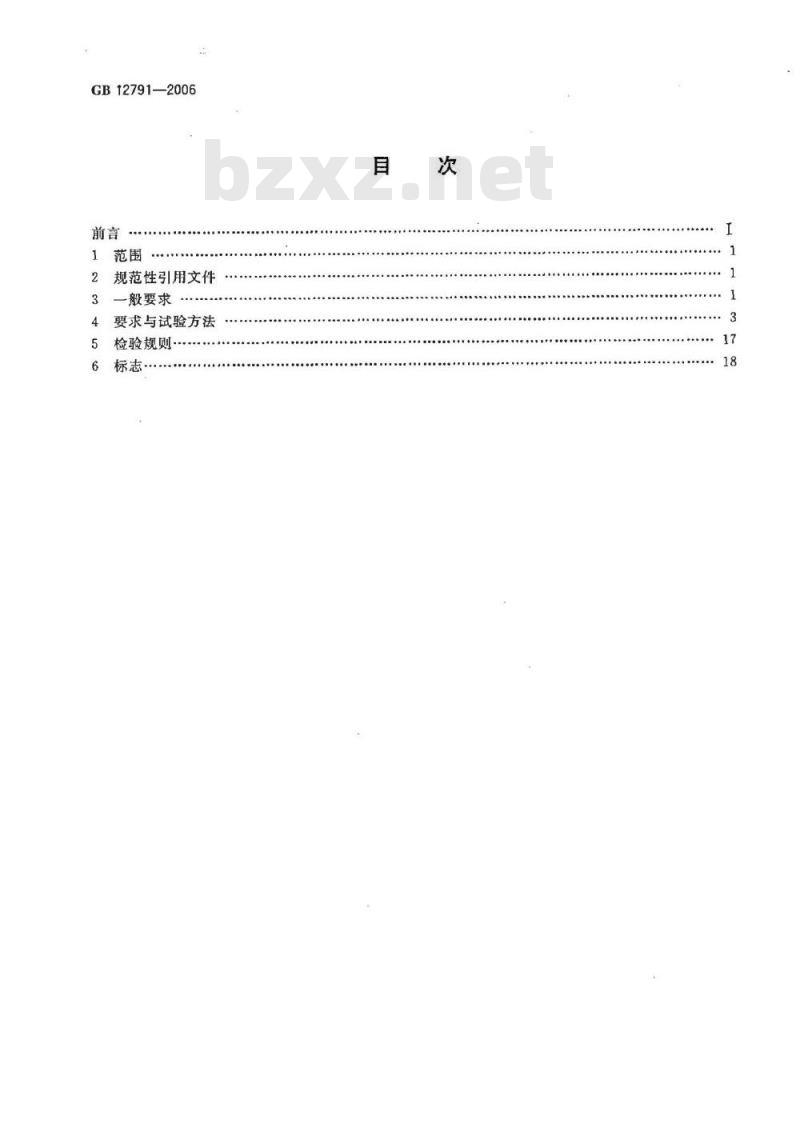

2规范性引用文件
3—般要求
要求与试验方法
检验规则

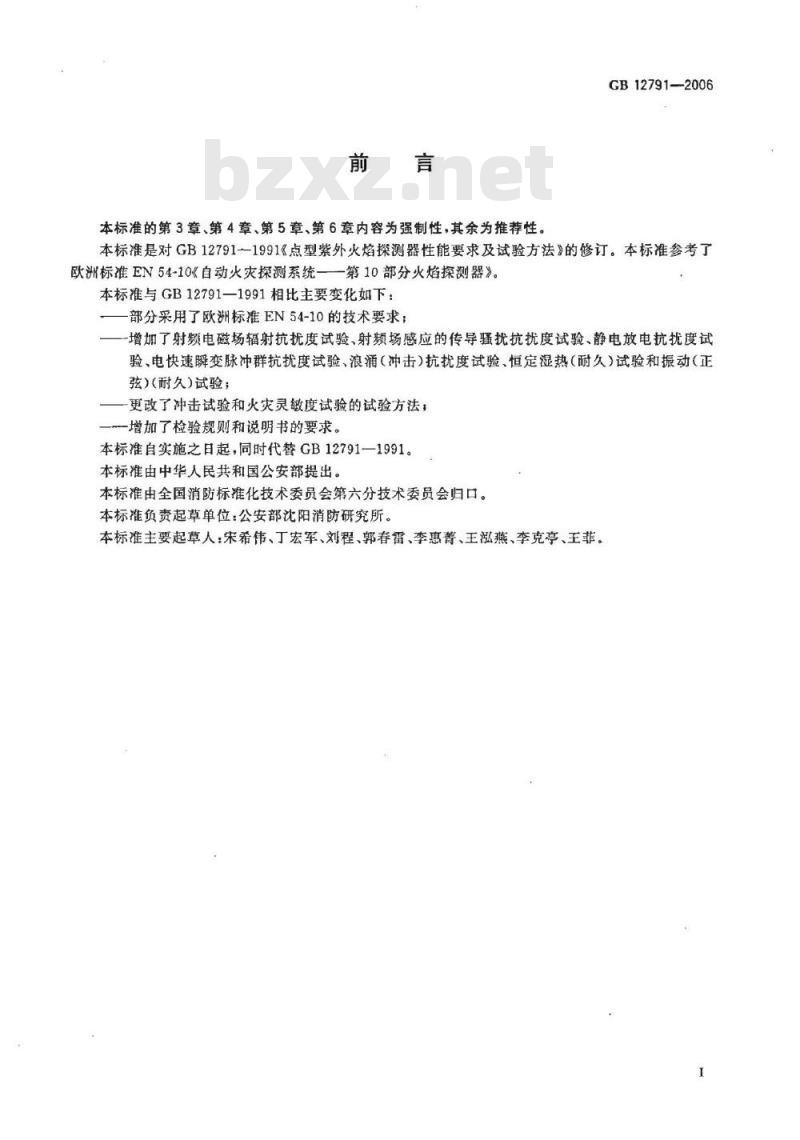

本标准的第3章、第4章、第5章、第6章内容为强制性，其余为推荐性。GB12791—2006
本标准是对GB12791--1991《点型紫外火焰探测器性能要求及试验方法》的修订。本标准参考了欧洲标准EN54-10《自动火灾探测系统——第10部分火焰探测器》。本标准与GB12791—1991相比主要变化如下：部分采用了欧洲标准EN54-10的技术要求；增加了射频电磁场辐射抗扰度试验、射频场感应的传导骚扰抗扰度试验、静电放电抗扰度试验、电快速瞬变脉冲群抗扰度试验、浪涌（冲击）抗扰度试验、恒定湿热（耐久）试验和振动（正弦)(耐久)试验；
更改了冲击试验和火灾灵敏度试验的试验方法；一增加了检验规则和说明书的要求。本标准自实施之日起，同时代替GB12791—1991。本标准由中华人民共和国公安部提出。本标准由全国消防标准化技术委员会第六分技术委员会归口。本标准负责起草单位：公安部沈阳消防研究所。本标准主要起草人：宋希伟、丁宏军、刘程、郭春雷、李惠菁、王泓燕、李克亭、王菲。1范围

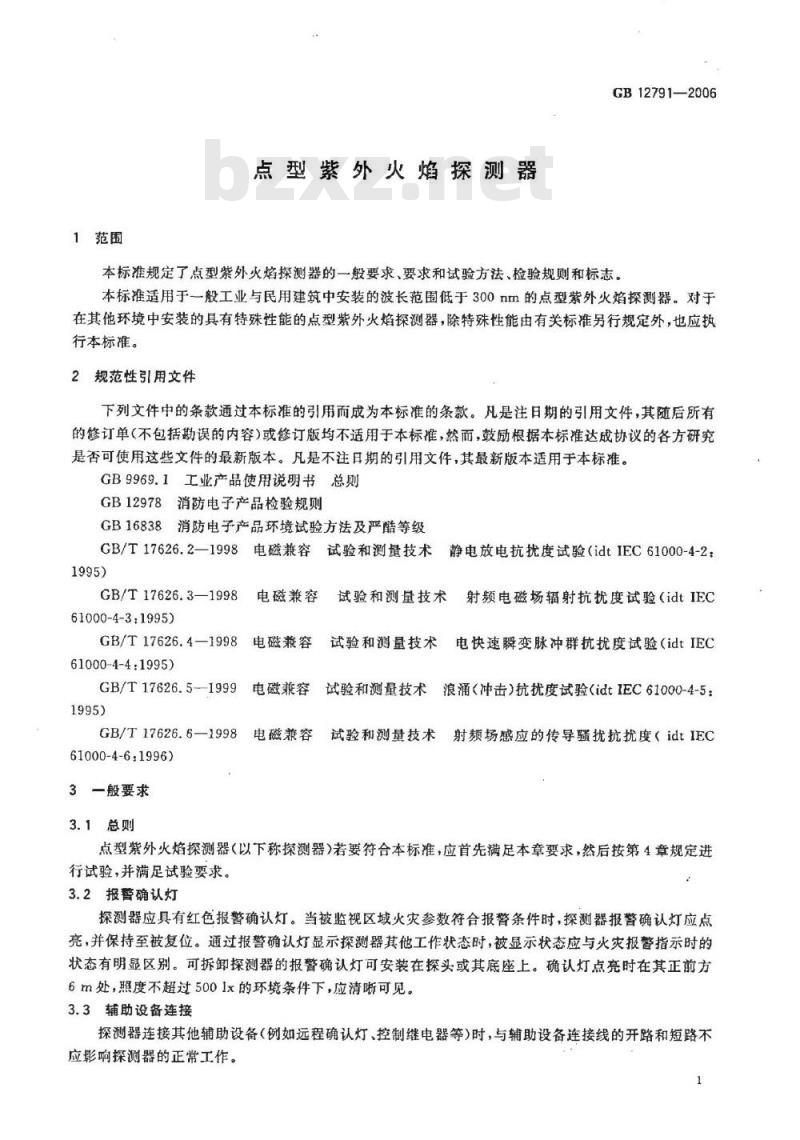

点型紫外火焰探测器
GB12791—2006
本标准规定了点型紫外火焰探测器的一般要求、要求和试验方法、检验规则和标志。本标准适用于一般工业与民用建筑中安装的波长范围低于300nm的点型紫外火焰探测器。对于在其他环境中安装的具有特殊性能的点型紫外火焰探测器，除特殊性能由有关标推另行规定外，也应执行本标准。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修订单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB9969.1工业产品使用说明书总则GB12978消防电子产品检验规则
GB16838消防电子产品环境试验方法及严酷等级GB/T17626.2—1998电磁兼容试验和测量技术静电放电抗扰度试验（idtIEC61000-4-2：1995)
GB/T17626.3—1998
61000-4-3:1995)
GB/T17626.4—1998
61000-4-4:1995)
GB/T17626.5-—1999
GB/T17626.6—1998
61000-4-6:1996)
3一般要求
3.1总则
电磁兼容
电磁兼容
试验和测量技术
试验和测量技术
射频电磁场辐射抗扰度试验（idtIEC电快速瞬变脉冲群抗扰度试验（idtIEC电磁兼容
试验和测量技术
浪涌（冲击）抗扰度试验（idtIEC61000-4-5：电磁兼容
试验和测量技术射频场感应的传导骚扰抗扰度（idtIEC点型紫外火焰探测器（以下称探测器）若要符合本标准，应首先满足本章要求，然后按第4章规定进行试验，并满足试验要求。
3.2报警确认灯
探测器应具有红色报警确认灯。当被监视区域火灾参数符合报警条件时，探测器报警确认灯应点亮，并保持至被复位。通过报警确认灯显示探测器其他工作状态时，被显示状态应与火灾报警指示时的状态有明显区别。可拆卸探测器的报警确认灯可安装在探头或其底座上。确认灯点亮时在其正前方6m处，照度不超过5001x的环境条件下，应清晰可见。3.3辅助设备连接
探测器连接其他辅助设备（例如远程确认灯、控制继电器等）时，与辅助设备连接线的开路和短路不应影响探测器的正常工作。
GB12791—2006

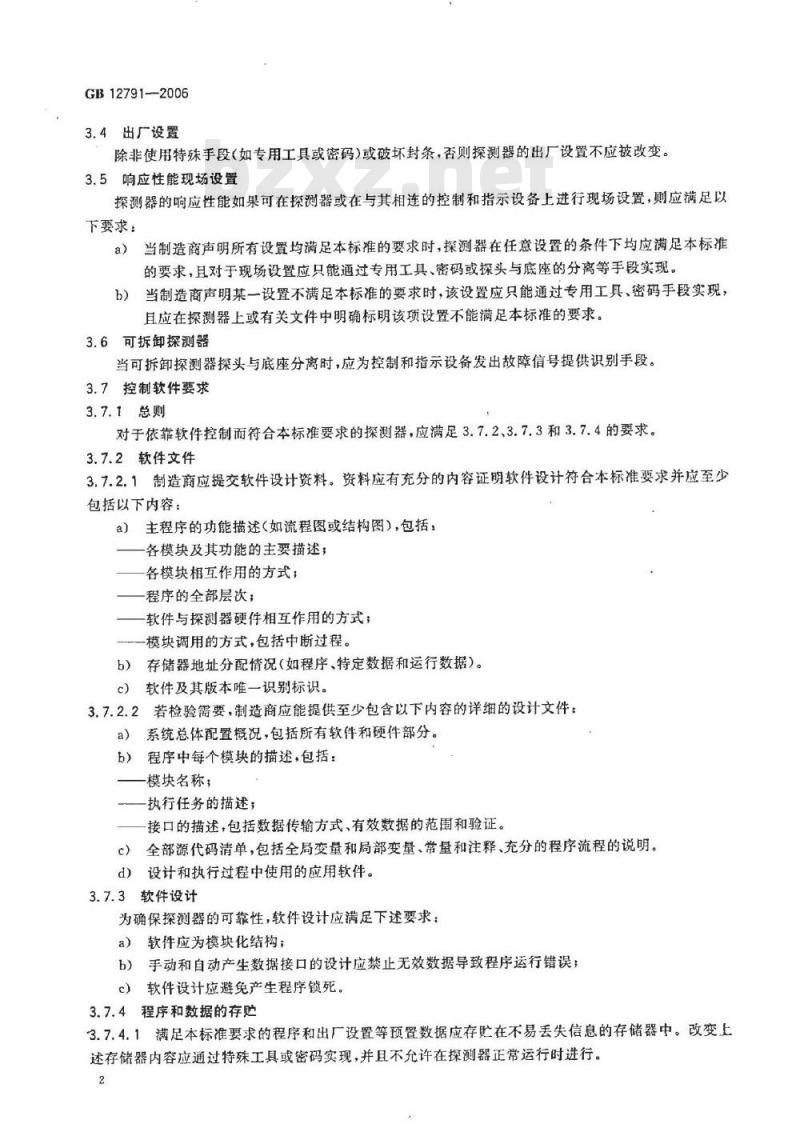

3.4出厂设置
除非使用特殊手段（如专用工具或密码）或破坏封条，否则探测器的出厂设置不应被改变。3.5响应性能现场设置
探测器的响应性能如果可在探测器或在与其相连的控制和指示设备上进行现场设置，则应满足以下要求：
a）当制造商声明所有设置均满足本标准的要求时，探测器在任意设置的条件下均应满足本标准的要求，且对于现场设置应只能通过专用工具、密码或探头与底座的分离等手段实现。b）当制造商声明某一设置不满足本标准的要求时，该设置应只能通过专用工具、密码手段实现，且应在探测器上或有关文件中明确标明该项设置不能满足本标准的要求。3.6可拆卸探测器
当可拆卸探测器探头与底座分离时，应为控制和指示设备发出故障信号提供识别手段。3.7控制软件要求
3.7.1总则
对于依靠软件控制而符合本标准要求的探测器，应满足3.7.2、3.7.3和3.7.4的要求。3.7.2软件文件
3.7.2.1制造商应提交软件设计资料。资料应有充分的内容证明软件设计符合本标准要求并应至少包括以下内容：
a）主程序的功能描述（如流程图或结构图），包括：各模块及其功能的主要描述；
各模块相互作用的方式；
程序的全部层次；
一软件与探测器硬件相互作用的方式；一模块调用的方式，包括中断过程。b）存储器地址分配情况（如程序、特定数据和运行数据)。软件及其版本唯一识别标识。
3.7.2.2若检验需要，制造商应能提供至少包含以下内容的详细的设计文件：系统总体配置概况，包括所有软件和硬件部分。a）
b）程序中每个模块的描述，包括：模块名称；
执行任务的描述；
接口的描述，包括数据传输方式、有效数据的范围和验证。c）全部源代码清单，包括全局变量和局部变量、常量和注释、充分的程序流程的说明。d）设计和执行过程中使用的应用软件。3.7.3软件设计
为确保探测器的可靠性，软件设计应满足下述要求：a）软件应为模块化结构；
b）手动和自动产生数据接口的设计应禁止无效数据导致程序运行错误；c）软件设计应避免产生程序锁死。3.7.4程序和数据的存贮
3.7.4.1满足本标准要求的程序和出厂设置等预置数据应存贮在不易丢失信息的存储器中。改变上述存储器内容应通过特殊工具或密码实现，并且不允许在探测器正常运行时进行。2
GB12791—2006
3.7.4.2现场设置的数据应被存贮在探测器无外部供电情况下信息至少能保存14d的存储器中，除非有措施在探测器电源恢复后1h内对该数据进行恢复。3.8使用说明书
探测器应有相应的中文使用说明书。使用说明书的内容应满足GB9969.1要求，并与产品性能一致。
4要求与试验方法
4.1总则
4.1.1试验的大气条件
除在有关条文另有说明外，则各项试验均在下述大气条件下进行：一温度：15℃35℃；
一湿度：25%RH~75%RH；
一大气压力：86kPa～106kPa。
4.1.2试验的正常监视状态
若在试验方法中要求探测器在正常监视状态下工作时，应将试样与制造商提供的控制和指示设备连接；在有关条文中没有特殊要求时，应保证探测器的工作电压为额定工作电压，并在试验期间保持工作电压稳定。
注：探测器的检测报告应注明试验期间探测器配接的控制和指示设备的型号、制造商等内容。4.1.3探测器的安装
探测器应按制造商规定的正常安装方式安装。如果使用说明书给出多种安装方式，试验中应采用对探测器工作最不利的安装方式。4.1.4容差
除在有关条文另有说明外，各项试验数据的容差均为士5%；环境条件参数偏差应符合GB16838的有关规定。
4.1.5试验样品（以下称试样）
10套探测器，并在试验前予以编号。4.1.6试验前检查
4.1.6.1试样在试验前进行外观检查，应符合下述要求：a）表面无腐蚀、涂覆层脱落和起泡现象，无明显划伤、裂痕、毛刺等机械损伤；b）紧固部位无松动。
4.1.6.2试样在试验前应按第3章要求对试样进行检查，符合要求后方可进行试验。4.1.7试验程序
按表1规定的程序进行试验。
试验项目
一致性试验
重复性试验
方位试验
通电试验
电源参数波动试验
试样编号
GB12791—2006
4.2响应阅值测量
4.2.1目的
测量探测器的响应阈值。
表1(续）
试验项目
环境光线干扰试验
高溢（运行）试验
低温(运行)试验
恒定湿热（运行)试验
恒定湿热（耐久）试验
腐蚀试验
绝缘电阻试验
耐压试验
振动(正弦)(运行)试验
报动(正弦)(耐久)试验
冲击试验
碰撞试验
射颗电磁场辐射抗扰度试验
射频场感应的传导骚扰抗扰度试验静电放电抗扰度试验
电快速瞬变脉冲群抗扰度试验
浪涌(冲击）抗扰度试验
火灾灵敏度试验
试样编号
4.2.2设备
紫外火焰试样检测装置是一台专用设备，它由光学轨道、紫外光源、减光片、快门、调制器、试样支架和其他有关部件组成（如图1所示）。该设备应满足4.2、4.4～4.8的试验要求。4.2.2.1光学轨道
主要技术参数：
长度：2m，
平直度：小于0.04mm。
4.2.2.2紫外光源
紫外光源采用纯度不低于99.9%的甲烷燃烧产生的火焰。在试验过程中，光源辐射能的变化量不应大于七5%。
4.2.2.3减光片
减光片起衰减紫外辐射作用，本检测装置中采用中性紫外减光片，可通过波长大于200nm、小于300 nm的紫外辐射，其透过率视具体试验要求而定。4.2.2.4调制器（选用）
GB12791—2006
调制器由新光器和直流电动机组成，直流电动机驱动斩光器以所需频率旋转，对火焰燃烧产生的辐射进行调制(如图2所示)。
1500mm
火焰；
甲烷气燃烧炉：
调制器；
减光片；
快门；
试样，
试样支架；
传感器接收面：
UV滤光片，
传感器：
11——可调机构；
光学轨道；
一辐射计。
图1紫外火焰试样检测装置结构图GB12791—2006
4.2.2.5安装支架
新光器
图2调制器结构图
单位为毫米
安装支架可以安装不同型号的试样并能沿光学轨道滑动。支架的高度可调，同时能以光学轨道轴心的垂线为轴旋转。支架本身应进行黑化处理，表面不应发生反射。4.2.3方法
4.2.3.1安装试样
将试样安装在试验装置的支架上，使其与光源处于同一水平线上，能最大限度地接受紫外光源的辐射，接通控制或指示设备，使其处于正常监视状态并保持稳定。用辐射计在距光源1500mm处测量光源的辐射能。将试样的支架移到距光源1500mm处。4.2.3.2测量试样响应点D值
沿着光学轨道反复移动试样的安装支架，确定试样在30s内可靠响应且距光源距离最大时的位置，即试样响应点。测量该点与光源的距离，即试样响应点D值。根据光学原理，试样响应点与光源之间的距高D的平方与光源对试样传感面辐射的有效功率S成反比关系，即：
S=K/D(K为变换常数）
对于随机响应特性的试样，必须先反复测量其响应阅值至少6次，直至下一次的响应阈值的变化不超出前几次测量的响应阈值平均值的10%。对于有闪烁频率要求的试样，必须将调制器调在厂方给定的闪烁频率上（包括0）。4.2.3.3计算响应阐值比
比较两次测量的响应阈值，大者为Smx，小者为Smin，分别对应Dmx和Dmia，响应阈值比Smx：Smin=Daex : Dan.
4.3一致性试验
4.3.1目的
检验探测器的响应阐值分布的一致性。4.3.2试验方法
GB127912006
按4.2.3条规定方法，分别测量10只试样响应点D值，其中最大值为Dmx，最小值为Din，计算响应阅值比Smax：Smin。
4.3.3要求
响应阅值比Smax：Smin应不大于2.04.3.4设备
紫外火焰试样检测装置。
4.4重复性试验
4.4.1目的
检验探测器连续工作的稳定性。4.4.2方法
按4.2.3条规定方法，在试样正常工作的任意一方位上连续测量6次响应点D值，其中最大值为Dmx，最小值为Dmin，计算响应阅值比SmxSmin。4.4.3要求
响应阈值比Smx：Smm应不大于1.3。4.4.4试验设备
紫外火焰试样检测装置。
4.5方位试验
4.5.1目的
确定探测器视角，检验试样在视锥角内不同角度的响应性能，4.5.2方法
按4.2.3条规定方法测量试样响应点D值。每测量一次后，将试样转动一个角度，使试样的轴线与光轴的夹角分别为0°、15°3045°、60°。其中最大值为Dx，最小值为Dmm，计算响应阅值比Smax + Smin。
4.5.3要求
试样视锥角应不小于60°响应阈值比SmxSmm应不大于2.04.5.4设备
紫外火焰试样检测装置。
4.6通电试验
4.6.1目的
检验探测器在正常大气条件下工作的稳定性。4.6.2试验方法
使试样在正常监视状态下连续运行7d。试验后，按4.2.3条规定方法测量试样响应点D值，与该试样在一致性试验中的响应点D值相比较，大者为Dmax，小者为Dmin，计算响应阅值比SmxSmin。4.6.3要求
试验期间，试样不应发出火灾报警信号或故障信号；试验后，响应阈值比Smx：Smi应不大于1.3。4.6.4试验设备
紫外火焰试样检测装置。
GB12791—2006
4.7电源参数波动试验
4.7.1目的
检验探测器对电源参数变化的适应性。4.7.2试验方法
分别使试样工作电压比额定电压降低15%和升高10%，按4.2.3条规定方法测量响应点D值。与该试样在一致性试验中的响应点D值相比较，三者中最大值为Dmx，最小值为Dmin，计算响应阈值比Smx·Smin。
4.7.3要求
试验期间，试样不应发出火灾报警信号或故障信号；试验后，响应阈值比Smax：Smin应不大于1.6。4.7.4设备
紫外火焰试样检测装置。
4.8环境光线于扰试验
4.8.1目的
检验探测器在环境光线作用下性能的稳定性。4.8.2试验方法
4.8.2.1安装试样
将环境光线干扰模拟装置放置在紫外火焰试样检测装置光源与试样之间（如图3所示)，使其与试样的距离为500mm。
单位为毫米
1——白炽灯，
一环形荧光灯；
一试样。
图3环境光线干扰模拟装置结构图4.8.2.2试验步骤
a）所有灯不亮。
b）用两只25W的白炽灯（色温为2850K±100K），亮1s熄1s，共20次。用一只直径308mm、30W的环形荧光灯，亮1s熄1s，共20次。d）月
用上述白炽灯和荧光灯，亮2h。测量试样响应点D值。e）所有灯不亮。
f）测量试样响应点D值。
4.8.2.3计算响应阅值比
GB12791—2006
按4.2.3条规定方法测量试样响应点D值，与该试样在一致性试验中的D值相比较，大者为Dmx小者为Dmin值，计算响应阅值比SmaxSmin。4.8.3要求
试验期间，试样不应发出火灾报警信号或故障信号，响应阅值比Smx：Smi应不大于1.6试验后，试样响应阈值比Sm：S..应不大于1.3。4.8.4试验设备
紫外火焰试样检测装置、环境光线干扰模拟装置。4.9高温（运行）试验
4.9.1目的
检验探测器在高温条件下使用的适应性。4.9.2试验方法
4.9.2.1将试样及其底座放在高温试验箱中，接通控制和指示设备，使其处于正常监视状态。4.9.2.2在温度23℃士5℃的条件下，以不大于0.5℃/min的升温速率，将温度升至55℃士2℃，在此条件下保持2h。试验期间，观察并记录试样的工作状态。4.9.2.3试验后，取出试样，在正常大气条件下放置1h。然后按4.2.3条规定方法测量响应点D值，与该试样在一致性试验中的D值相比较，大者为Dmax，小者为Dain，计算响应阅值比Smax：Sain。4.9.3要求
试验期间，试样不应发出火灾报警信号或故障信号；试验后，试样应无破坏涂覆和腐蚀现象，响应阅值比Smax：Smin应不大于1.3。bzxz.net
4.9.4试验设备
试验设备应符合GB16838的有关规定。4.10低温（运行)试验
4.10.1目的
检验探测器在低温条件下使用的适应性。4.10.2试验方法
4.10.2.1将试样及其底座放在低温试验箱中，接通控制和指示设备，使其处于正常监视状态。4.10.2.2在温度15℃～20℃、相对湿度不大于70%的条件下保持1h，然后以不大于0.5℃/min的降温速率，将温度降至一10℃士3℃，在此条件下保持2h（试样不应有结冰现象）。试验期间，观察并记录试样的工作状态。
4.10.2.3试验后，取出试样，在正常大气条件下放置1h。然后按4.2.3条规定方法测量响应点D值，与该试样在一致性试验中的D值相比较，大者为Dax，小者为Dmm，计算响应阅值比Smx：Smie。4.10.3要求
试验期间，试样不应发出火灾报警信号或故障信号：试验后，试样应无破坏涂覆和腐蚀现象，响应阈
