【国家标准(GB)】 天然、合成生胶取样及其制样方法

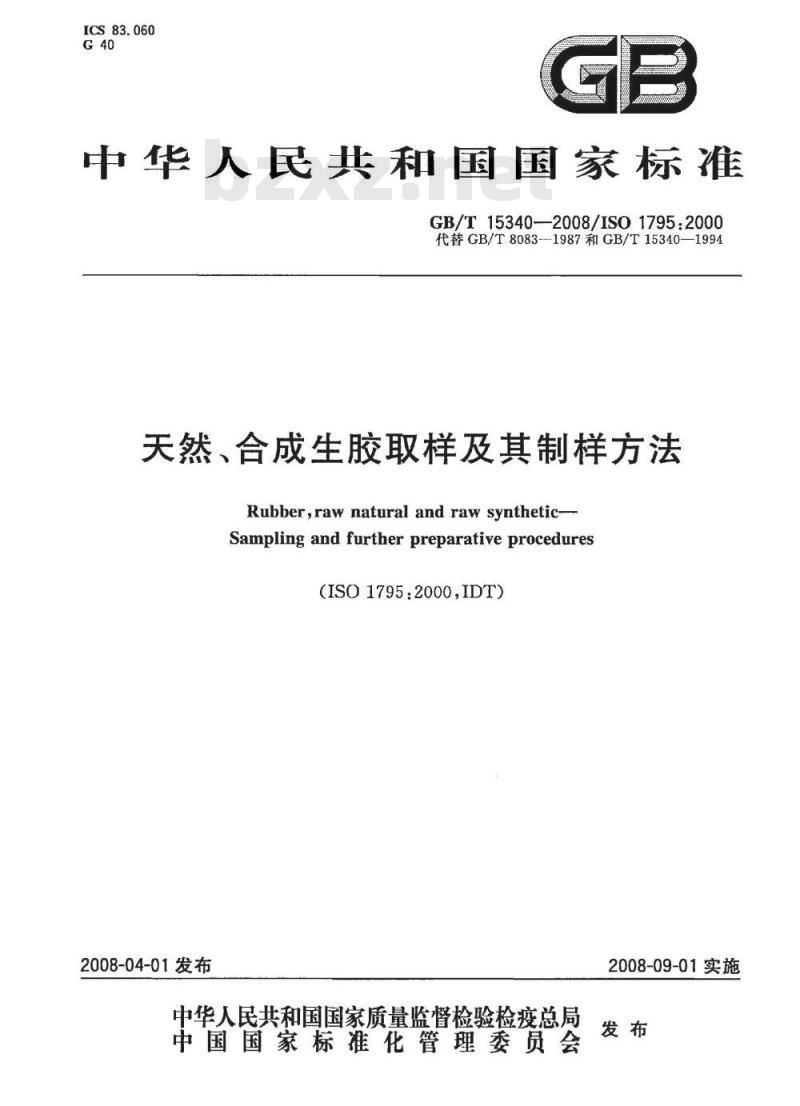

ICS83.060
中华人民共和国国家标准
GB/T15340--2008/ISO1795:2000代替GB/T8083--1987和GB/T15340—1994天然、合成生胶取样及其制样方法Rubber,raw natural and raw synthetic-Sampling and further preparative procedures（ISO1795:2000,IDT）
2008-04-01发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2008-09-01实施

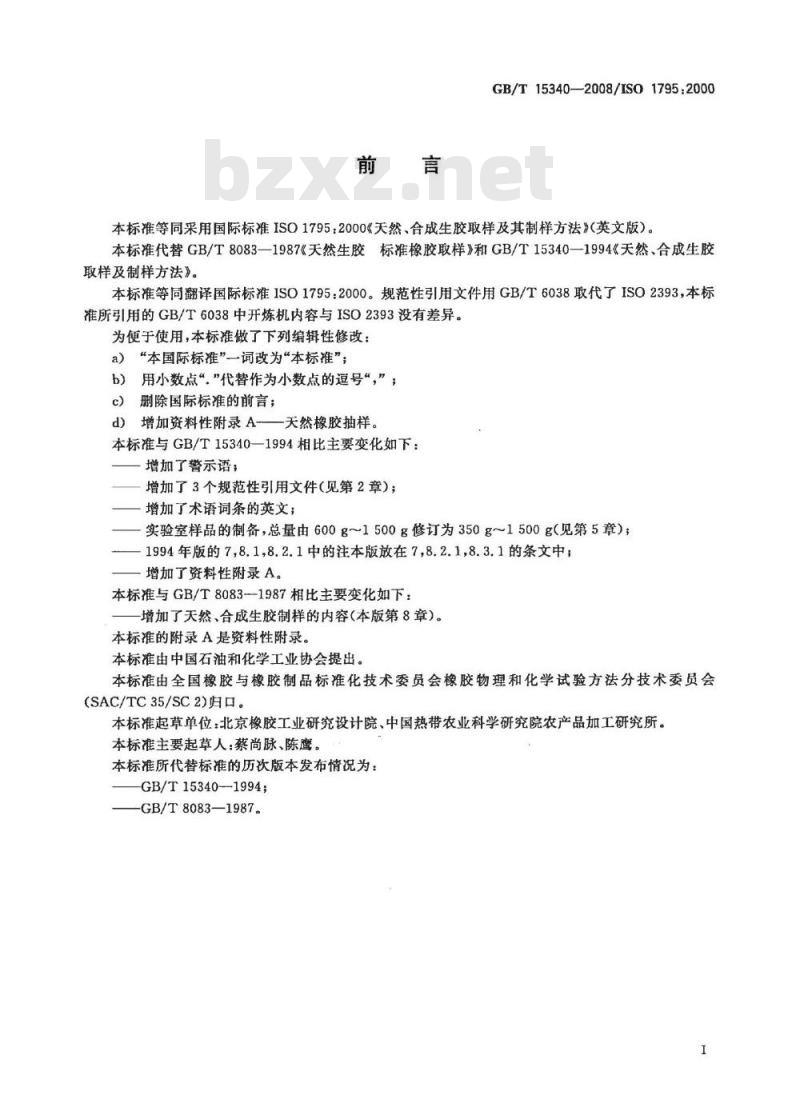

GB/T15340—2008/IS01795.2000本标准等同采用国际标准ISO1795：2000《天然、合成生胶取样及其制样方法》（英文版）。本标准代替GB/T8083—1987《天然生胶标准橡胶取样》和GB/T15340—1994《天然、合成生胶取样及制样方法》。
本标准等同翻译国际标准ISO1795：2000。规范性引用文件用GB/T6038取代了ISO2393，本标准所引用的GB/T6038中开炼机内容与ISO2393没有差异。为便于使用，本标准做了下列编辑性修改：a）“本国际标准”一词改为“本标准”；用小数点“”代替作为小数点的逗号“，”；b
删除国际标准的前言；
d）增加资料性附录A-—天然橡胶抽样。本标准与GB/T15340-一1994相比主要变化如下：增加了警示语；
增加了3个规范性引用文件（见第2章）；增加了术语词条的英文；
实验室样品的制备，总量由600g~1500g修订为350g~1500g（见第5章）；1994年版的7,8.1,8.2.1中的注本版放在7,8.2.1,8.3.1的条文中；增加了资料性附录A。
本标准与GB/T8083-1987相比主要变化如下：增加了天然、合成生胶制样的内容（本版第8章）。本标准的附录A是资料性附录。
本标准由中国石油和化学工业协会提出。本标准由全国橡胶与橡胶制品标准化技术委员会橡胶物理和化学试验方法分技术委员会(SAC/TC35/SC2)归口。
本标准起草单位：北京橡胶工业研究设计院、中国热带农业科学研究院农产品加工研究所。本标准主要起草人：蔡尚脉、陈鹰。本标准所代替标准的历次版本发布情况为：GB/T15340—1994;
-GB/T8083—1987。

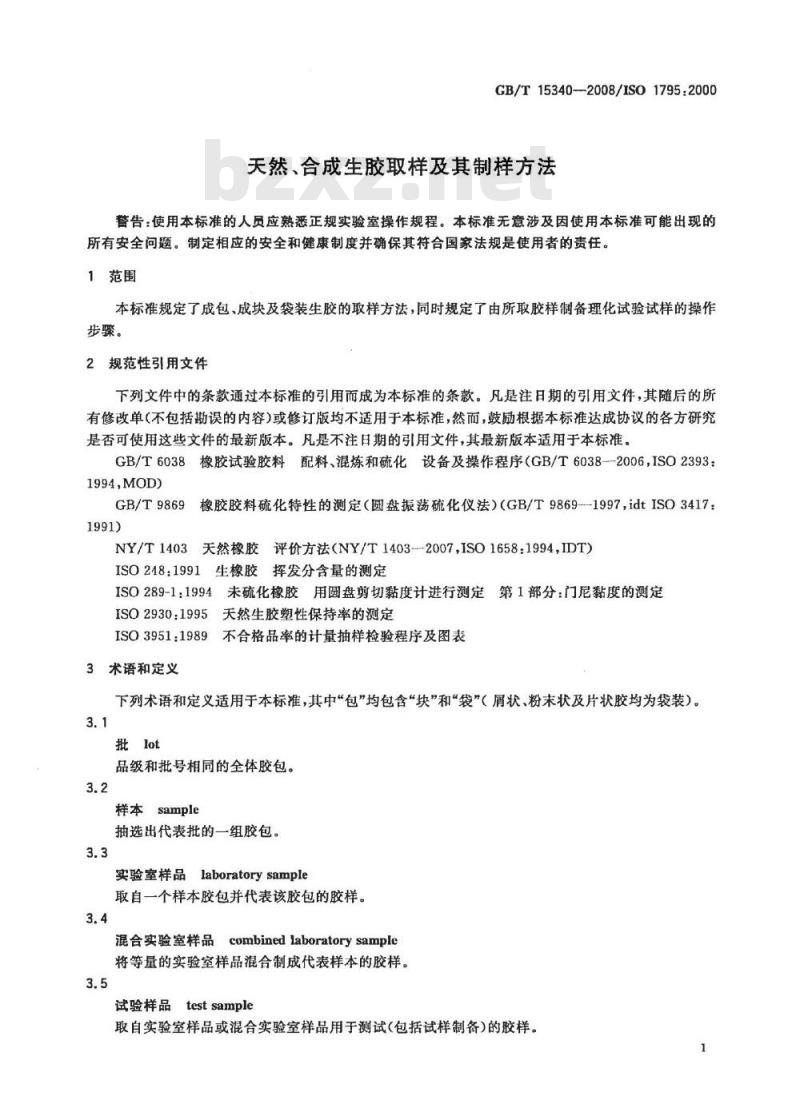

GB/T15340—2008/ISO1795:2000天然、合成生胶取样及其制样方法替告：使用本标准的人员应熟悉正规实验室操作规程。本标准无意涉及因使用本标准可能出现的所有安全问题。制定相应的安全和健康制度并确保其符合国家法规是使用者的责任。1范围
本标准规定了成包、成块及袋装生胶的取样方法，同时规定了由所取胶样制备理化试验试样的操作步骤。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后的所有修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T6038橡胶试验胶料配料、混炼和硫化设备及操作程序（GB/T6038--2006，ISO2393：1994,MOD
GB/T9869
橡胶胶料硫化特性的测定（圆盘振荡硫化仪法）（GB/T9869--1997，idtISO3417NY/T1403天然橡胶评价方法（NY/T1403--2007，ISO1658：1994，IDT）ISO248：1991生橡胶挥发分含量的测定ISO289-1：1994未硫化橡胶用圆盘剪切黏度计进行测定第1部分：门尼黏度的测定ISO2930：1995天然生胶塑性保持率的测定ISO3951:1989不合格品率的计量抽样检验程序及图表3术语和定义
下列术语和定义适用于本标准，其中“包”均包含“块”和“袋”（屑状、粉未状及片状胶均为袋装）。3.1
批lot
品级和批号相同的全体胶包。
样本sample
抽选出代表批的一组胶包。
实验室样品laboratorysample
取自一个样本胶包并代表该胶包的胶样。3.4
混合实验室样品combinedlaboratorysample将等量的实验室样品混合制成代表样本的胶样。3.5
试验样品testsample

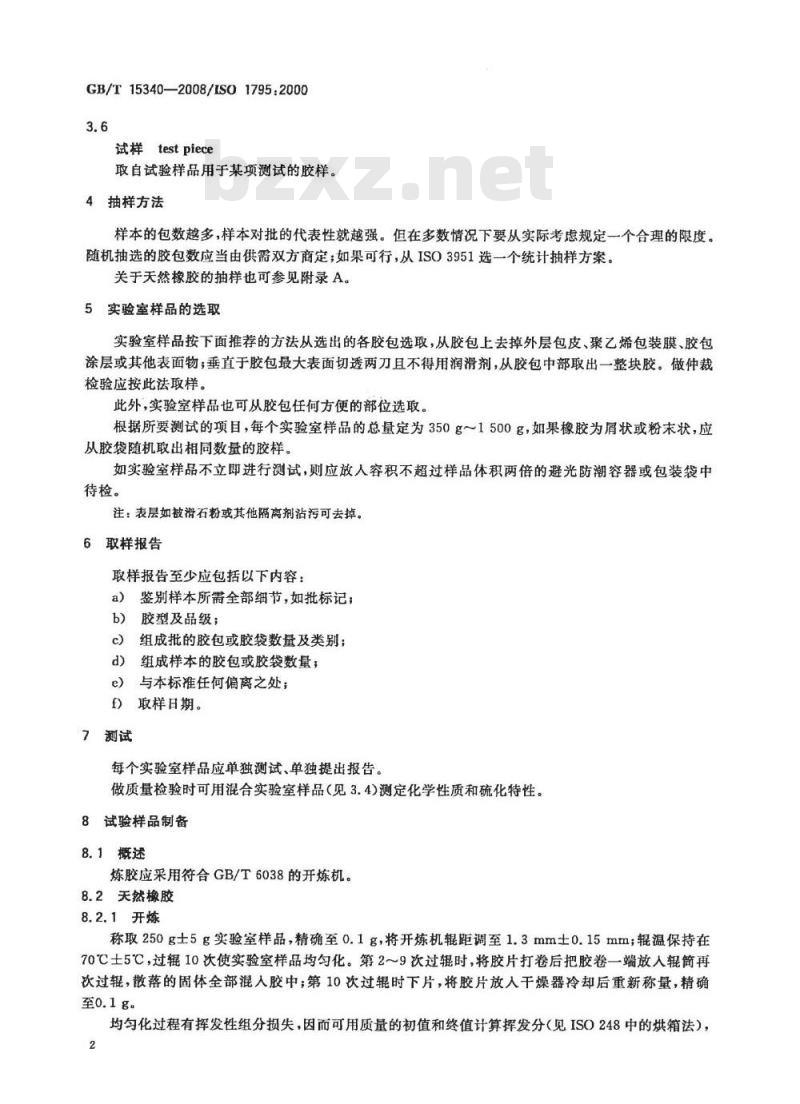

取自实验室样品或混合实验室样品用于测试（包括试样制备）的胶样。GB/T15340—2008/ISO1795:20003.6
试样testpiece
取自试验样品用于某项测试的胶样。4抽样方法
样本的包数越多，样本对批的代表性就越强。但在多数情况下要从实际考虑规定一个合理的限度。随机抽选的胶包数应当由供需双方商定；如果可行，从ISO3951选一个统计抽样方案。关于天然橡胶的抽样也可参见附录A。5实验室样品的选取
实验室样品按下面推荐的方法从选出的各胶包选取，从胶包上去掉外层包皮、聚乙烯包装膜、胶包涂层或其他表面物；垂直于胶包最大表面切透两刀且不得用润滑剂，从胶包中部取出一整块胶。做仲裁检验应按此法取样。
此外，实验室样品也可从胶包任何方便的部位选取。根据所要测试的项目，每个实验室样品的总量定为350g～1500g，如果橡胶为屑状或粉末状，应从胶袋随机取出相同数量的胶样如实验室样品不立即进行测试，则应放人容积不超过样品体积两倍的避光防潮容器或包装袋中待检。
注：表层如被滑石粉或其他隔离剂沾污可去掉。6取样报告
取样报告至少应包括以下内容：a）鉴别样本所需全部细节，如批标记胶型及品级；
组成批的胶包或胶袋数量及类别；c
d）组成样本的胶包或胶袋数量：e）与本标准任何偏离之处；
取样日期。
7测试
每个实验室样品应单独测试、单独提出报告。做质量检验时可用混合实验室样品（见3.4)测定化学性质和硫化特性。8试验样品制备
8.1概述
炼胶应采用符合GB/T6038的开炼机。8.2天然橡胶
8.2.1开炼
称取250g士5g实验室样品，精确至0.1g，将开炼机辑距调至1.3mm士0.15mm；辊温保持在70℃士5℃，过辑10次使实验室样品均匀化。第2～9次过辑时，将胶片打卷后把胶卷一端放人辊简再次过辊，散落的固体全部混入胶中；第10次过辊时下片，将胶片放入干燥器冷却后重新称量，精确至0.1g。
均匀化过程有挥发性组分损失，因而可用质量的初值和终值计算挥发分（见ISO248中的烘箱法），2
GB/T15340-2008/ISO1795:2000
如果不立即测挥发分，则将均匀化胶样放入容积不超过其体积两倍的密闭容器内或用两层铝箔包紧备验。
8.2.2化学和物理测试
从均匀化实验室样品（见8.2.1)剪取试验样品，按具体测试项目的要求分配试验样品。各项测试均按相应标准进行，挥发分含量按ISO248规定的烘箱法测定。8.2.3门尼黏度
取两个30g～40g均勾化实验室样品（见8.2.1)按ISO289-1测门尼黏度。8.2.4塑性保持率
从均匀化实验室样品（见8.2.1)取20g土2g试验样品，按ISO2930规定的方法制备试样并测定塑性保持率(PRI)。
8.2.5硫化特性
按NY/T1403和GB/T9869规定的方法用均匀化实验室样品（见8.2.1)测定硫化特性。8.3合成橡胶
8.3.1化学和物理测试
从实验室样品剪取250g土5g试验样品（如果是屑状胶或粉末胶，则随机取出相同量的试验样品），按ISO248规定的热辊法测挥发分含量。从测过挥发分的胶样取样进行要求的其他化学试验。有些橡胶用热辊法会粘辊，如发生这种情况应改用ISO248中的烘箱法。即使采用烘箱法测挥发分含量，在进行化学测试前仍需用热辊法干燥胶样。如果做不到这一点，则直接从实验室样品中取试验样品。
如果按第7章第二段的步骤测试，则将测过挥发分的各胶样按8.3.2.2规定的步骤混合制成250g土5g的混合实验室样品。
8.3.2门尼黏度
8.3.2.1直接法（优先采用）
从实验室样品剪取厚度适宜的试验样品，按ISO289-1测定门尼黏度。试验样品应尽可能不带空气，以免夹带的空气附在转子和模腔表面，屑状或粒状橡胶应均勾分布在转子上下。8.3.2.2过辊法
有时在测试前需用开炼机将橡胶压实（对某种特定的橡胶，相应的评价方法将规定是否采用过辊法），过辊应按下列程序进行：从实验室样品取250g士5g试验样品，将开炼机辑距调至1.4mm士0.1mm，辊距表面温度保持在50℃士5℃，将试验样品过辊10次（注意下面对顺丁橡胶、三元乙丙橡胶、氛丁橡胶和某些丁橡胶作了特别规定）。在第29次过辊时，将胶片对折，第10次过辊时不对折直接下片，随后按ISO289-1测定门尼黏度。bZxz.net
对低门尼黏度（小于35）的顺丁橡胶（BR）、三元乙丙橡胶（EPDM），辊筒表面温度为35℃土5℃。氯丁橡胶（CR）辑筒表面温度为20℃C士5C，辊距为0.4mm士0.05mm，过辊二次（如果辊筒表面较为潮湿，可考虑采用适用的最低温度，但需在报告中注明）。某些丁睛橡胶（NBR），辊距为1.0mm士0.1mm，辊筒表面温度为50℃士5℃。如有需要，可采用其他条件（如不同的辊距和辊温）用于胶料过辊，但需在报告中注明。注1：在以下情况需采用“过辊法”：a）橡胶多孔或极不均匀；
b）橡胶黏度过高；
c）半成品胶粉；
d）炭黑母炼胶。
注2：过辊法测出的门尼黏度值与直接法测出的可能有些差异，此外过辊法的测定结果重现性较差。3
GB/T15340-—2008/IS01795.20008.3.3硫化特性
从实验室样品剪取试验样品（如为屑状或粉末状胶，则随机取料），按与被测胶相应的评价方法测定硫化特性。
如按第7章第二段的步骤测试，则从各实验室样品取足胶样，在混炼程序的开始阶段进行混和操作，制备适量混合实验室样品。附录A
（资料性附录）
天然橡胶抽样
GB/T15340—2008/IS01795:2000按批抽样，批的大小可在1t50t范围内变动。从整批胶包总数随机选取样本胶包的数量可按表A.1执行。
整批胶包的数量
40~100
整批胶包总数随机选取样本胶包的数量选取样本胶包的数量
单位为包
GB/T15340-2008
中华人民共和
国家标准
天然、合成生胶取样及其制样方法GB/T15340-2008/ISO1795:2000
中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码：100045
网址spc.net.cn
电话：6852394668517548
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×12301/16
字数12千字
印张0.75
2008年6月第一版
2008年6月第一次印刷
书号：155066·1-31555
告由本社发行中心调换
如有印装差错
版权专有侵权必究
举报电话：（010)68533533
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
