【国家标准(GB)】 焊接接头冲击试验方法

ICS25.160.40

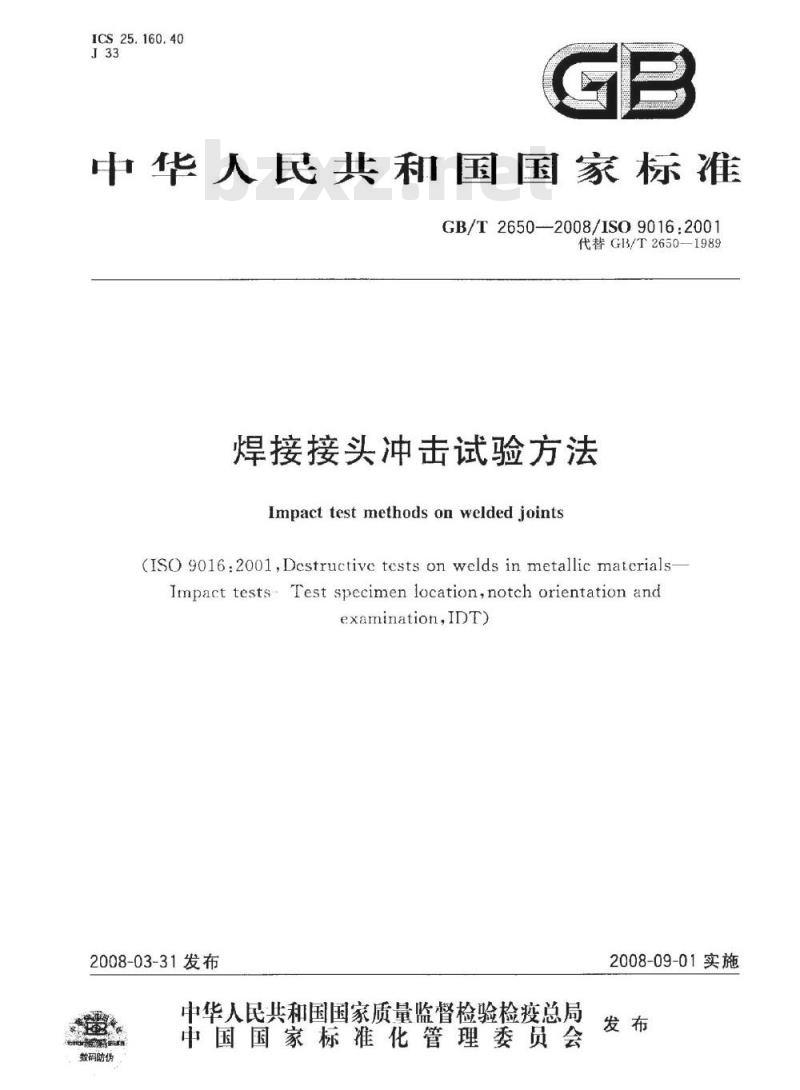

中华人民共和国国家标准
GB/T2650-2008/IS9016:2001
代替GB/T2650-1989
焊接接头冲击试验方法
Impacttestmethodsonweldedjoints(1SO 9016.200l,Dcstructivc tcsts on welds in metallic matcrials-Impact testsTest specimen location,notch orientation andexamination,IDT)
2008-03-31发布
中华人民共和国国家质量监督检验检疫总局eeww
效码防伪
中国国家标准化管理委员会
2008-09-01实施

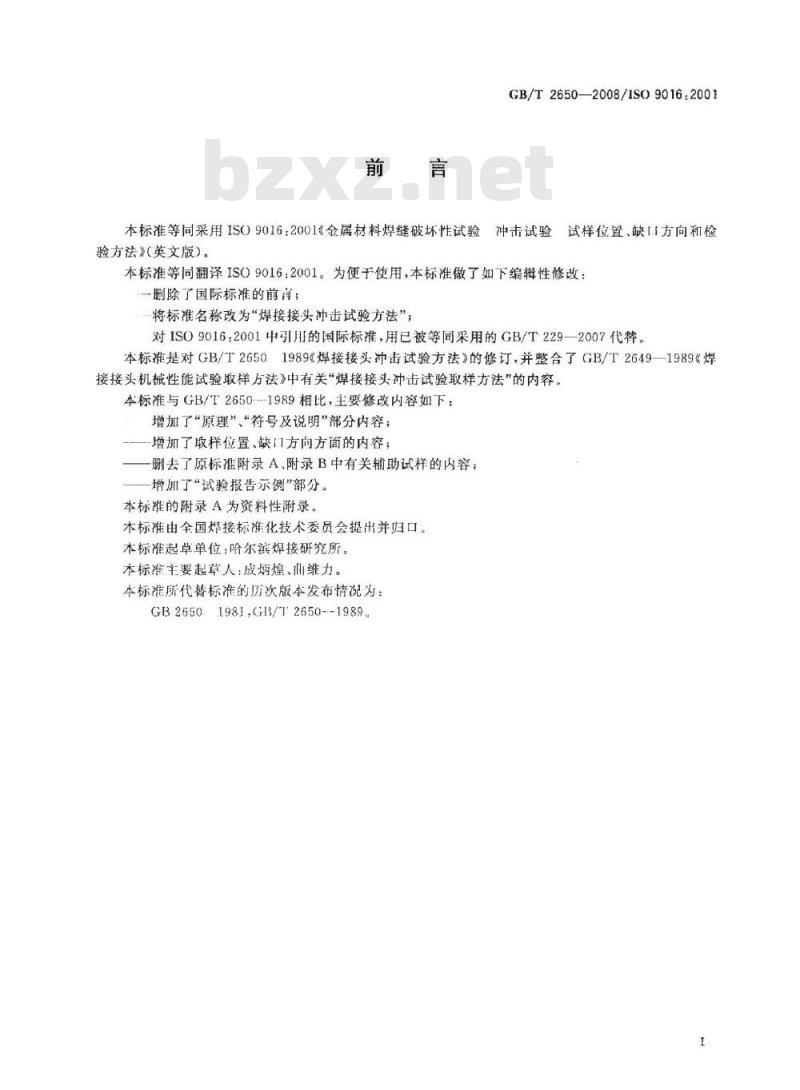

GB/T2650-—2008/IS09016:2001本标准等同采用ISO9016：2001金属材料焊缝破坏性试验金试样位置、缺方向和检
冲击试验
验方法》(英文版）。
本标准等同翻译ISO9016：2001。为便于使用，本标准做了如下编辑性修改：一删除了国际标准的前言；
将标准名称改为“焊接接头冲击试验方法”：对IS09016：2001中引用的国际标准，用已被等同采用的GB/T229—2007代替。本标准是对GB/T26501989《焊接接头冲击试验方法》的修订，并整合了GB/T2649—1989焊接接头机械性能试验取样方法》中有关“焊接接头冲击试验取样方法”的内容。本标准与GB/T2650--1989相比，主要修改内容如下：增加了“原理”、“符号及说明”部分内容；增加了取样位置、缺门方向方面的内容：一删去了原标推附录A、附录B中有关辅助试样的内容；增加了“试验报告示例”部分。本标准的附录A为资料性附录。
本标准由全国焊接标准化技术委员会提出并归口。本标准起草单位：哈尔滨焊接研究所。本标准主要起草人：成炳煌、而维力。本标准所代替标准的历次版本发布情况为：1981,GB/T2650--1989.
GB2650

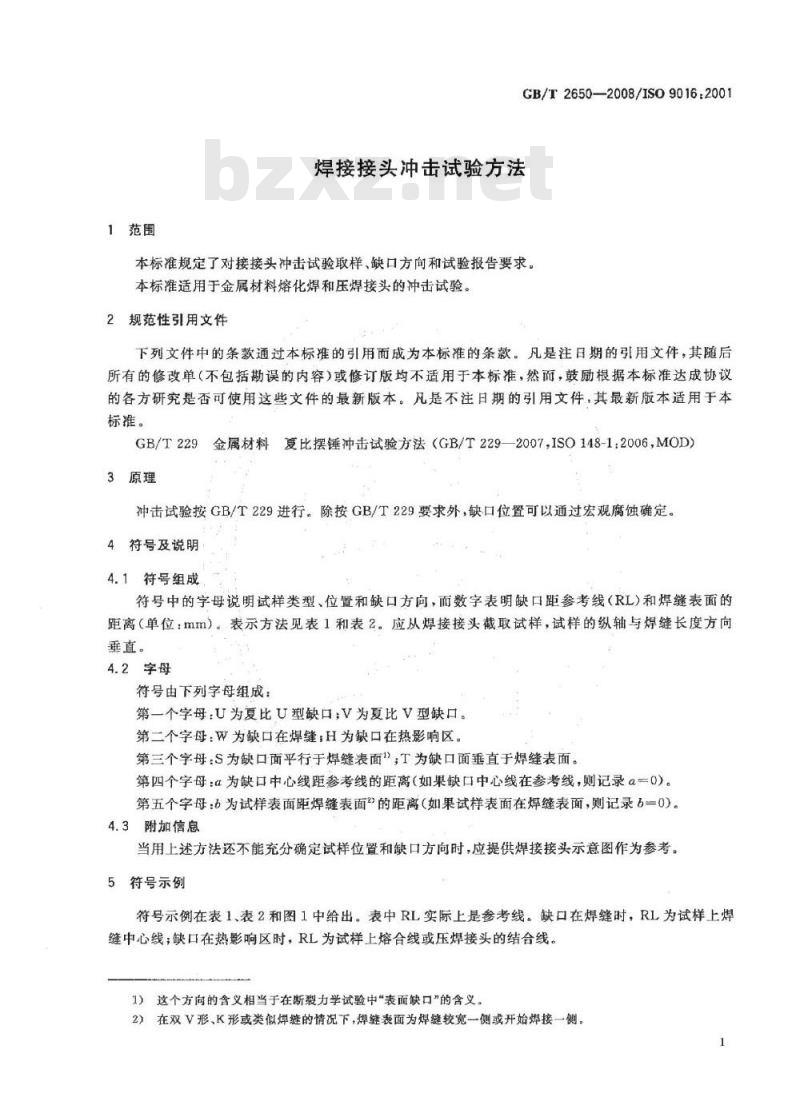

1范围
GB/T2650—2008/IS09016:2001
焊接接头冲击试验方法
本标准规定了对接接头冲击试验取样、缺口方向和试验报告要求。本标准适用于金属材料熔化焊和压焊接头的冲击试验。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T229金属材料夏比摆锤冲击试验方法（GB/T229—2007，ISO148-1:2006，MOD）3原理
冲击试验按GB/T229进行。除按GB/T229要求外，缺口位置可以通过宏观腐蚀确定。4符号及说明
4.1符号组成
符号中的字母说明试样类型、位置和缺口方向，而数字表明缺口距参考线（RL）和焊缝表面的距离（单位：mm）。表示方法见表1和表2。应从焊接接头截取试样，试样的纵轴与焊缝长度方向垂直。
4.2字母
符号由下列字母组成：
第一个字母：U为夏比U型缺口；V为夏比V型缺口。第二个字母：W为缺口在焊缝：H为缺口在热影响区。第三个字母：S为缺口面平行于焊缝表面，T为缺口面垂直于焊缝表面。第四个字母：α为缺口中心线距参考线的距离（如果缺口中心线在参考线，则记录α一0）。第五个字母：6为试样表面距焊缝表面的距离（如果试样表面在焊缝表面，则记录6一0）。4.3附加信息
当用上述方法还不能充分确定试样位置和缺口方向时，应提供焊接接头示意图作为参考。5符号示例
符号示例在表1、表2和图1中给出。表中RL实际上是参考线。缺口在焊缝时，RL为试样上焊缝中心线；缺口在热影响区时，RL为试样上熔合线或压焊接头的结合线。1）这个方向的含义相当于在断裂力学试验中“表面缺口”的含义。2）在双V形、K形或类似焊链的情况下，焊缝表面为焊缝较宽一侧或开始焊接一侧。1
GB/T2650—2008/ISO9016:2001

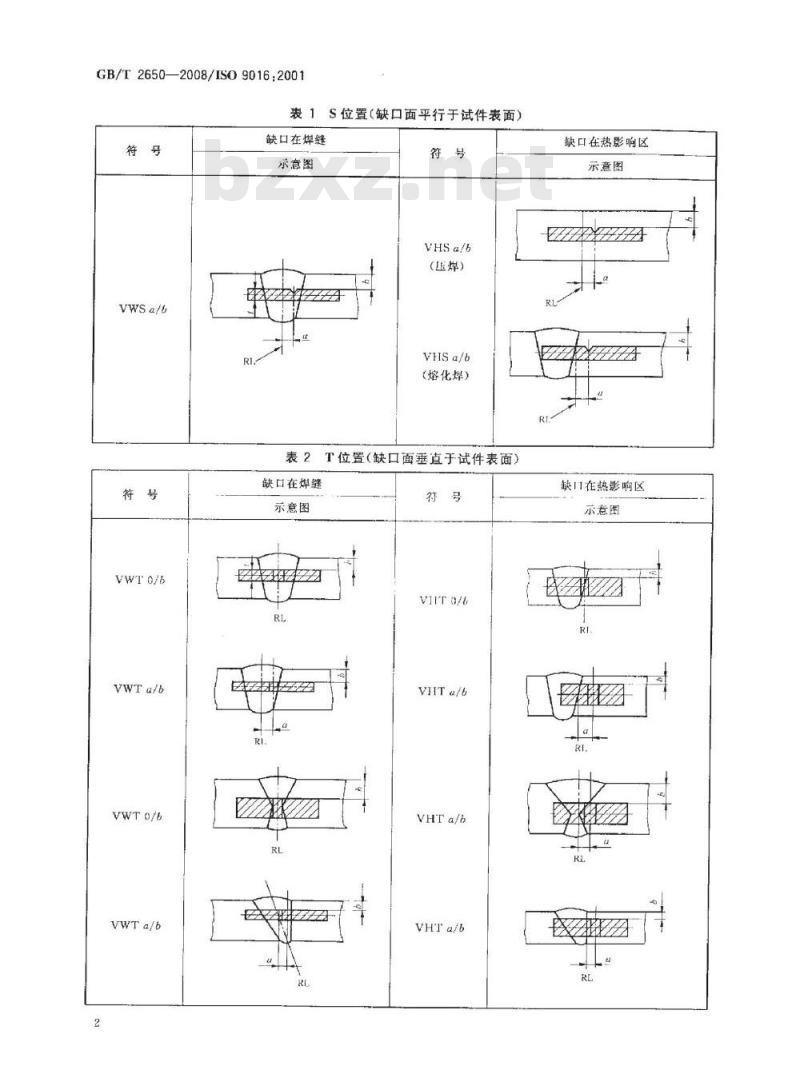

表1S位置（缺口面平行于试件表面）符号
VWSa/6
VWT0/B
VWTa/b
VWTo/b
VWTa/b
缺口在焊缝
示意图
VHSa/b
(LE焊）
(熔化焊）
表2T位置（缺口面垂直于试件表面）缺口在焊缝
示意图
ViTo/6
VHTa/6
VHTa/b
VHTa/6
缺口在热影响区
示意图www.bzxz.net
缺在热影响区
示意图
缺口轴线；
母材：
热影响区；
熔合线；
焊缝金属
6试验
VHT1/2

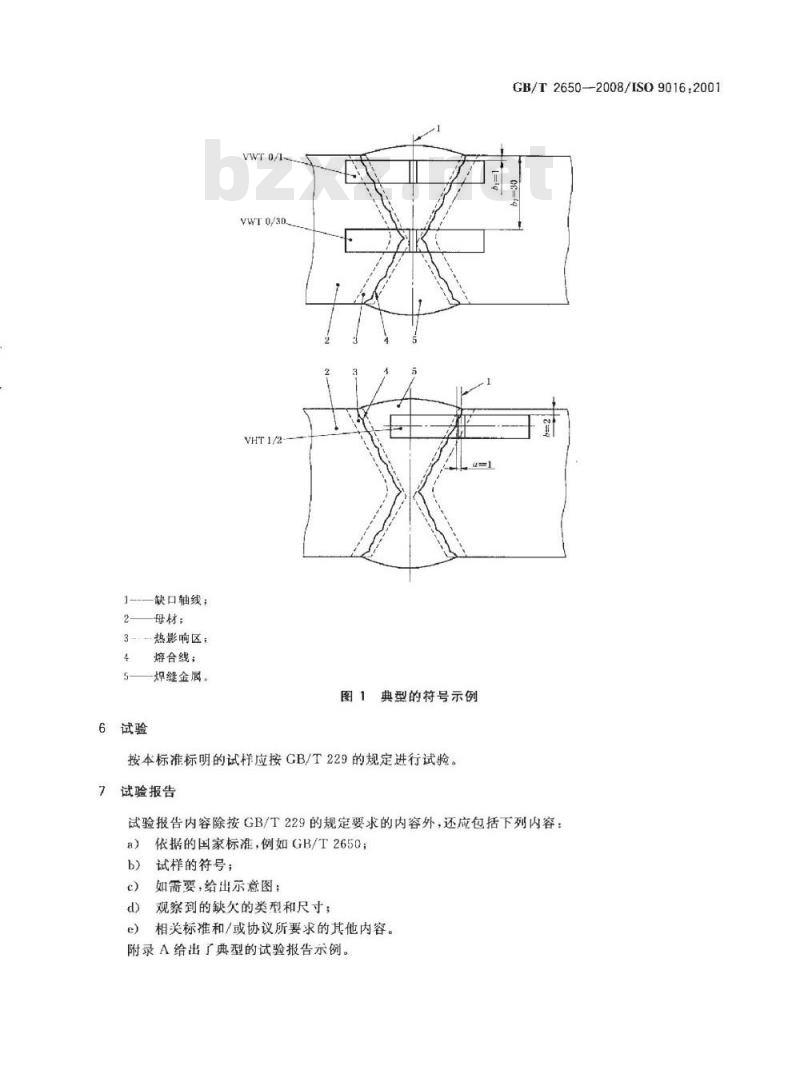

图1典型的符号示例
按本标准标明的试样应按GB/T229的规定进行试验。试验报告
GB/T2650—2008/IS09016.2001
试验报告内容除按GB/T229的规定要求的内容外，还应包括下列内容：a）依据的国家标准，例如GB/T2650；试样的符号；
如需要，给出示意图；
d）观察到的缺欠的类型和尺寸；相关标和/或协议所要求的其他内容。e)
附录A给出了典型的试验报告示例。GB/T2650—2008/IS09016:2001
附录A
（资料性附录）
试验报告示例
编号：
依据的焊接工艺规程（WPS)或焊接工艺预规程（pWPS）：依据GB/T2650进行焊接接头冲击试验。试验结果：
制造商：
试验日的：
产品种类：
母材：
填充金属：
依据GB/T2650的冲击试验
试样编号
必要时。
检测：
（签名和日期）
GB/T2650-2008
尺寸！
试验温度/
冲击韧度/
(J/mm2）
冲齿吸收功/
审核：
断口的
位置”
(签名和日期）
断口的
缺欠类型
及尺寸
版权专有侵权必究
书号：155066·1-31850
定价：
