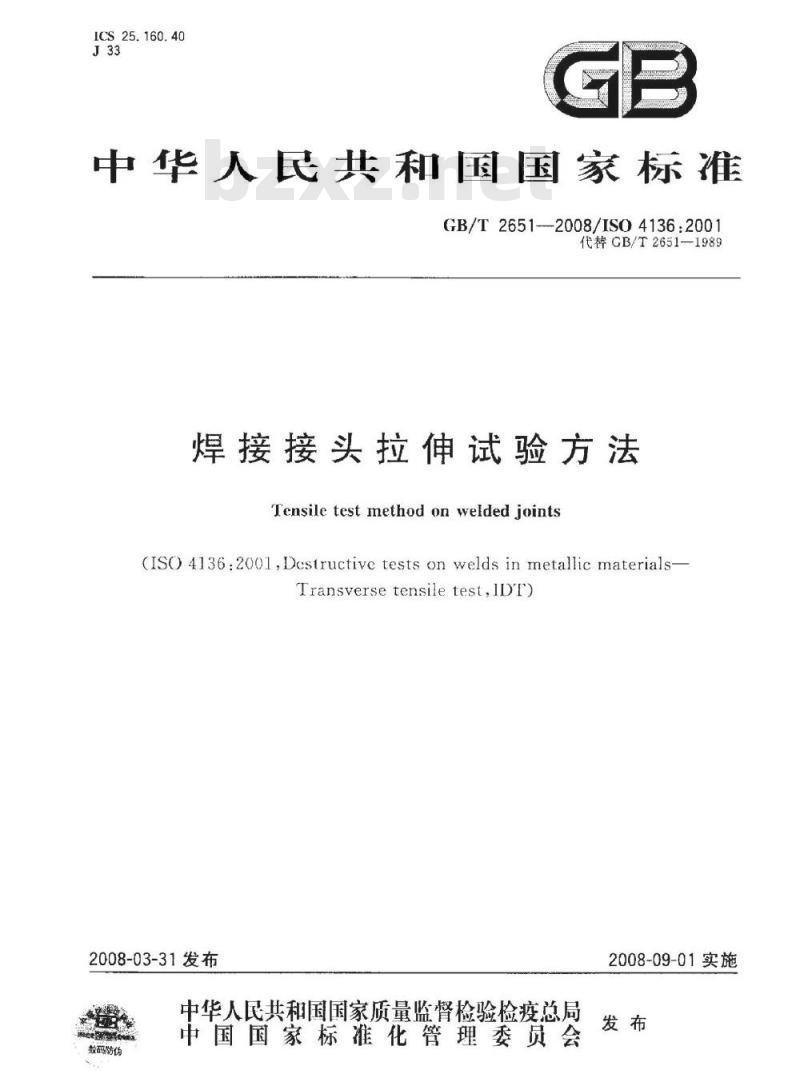

【国家标准(GB)】 焊接接头拉伸试验方法

ICS25.160.40
中华人民共和国国家标准
GB/T2651--2008/IS04136.2001
代替GB/T2651-1989
焊接接头拉伸试验方法
Tensile test method on welded joints(ISO 4136:200l,Dcstructive tests on welds in metallic materialsTransverse tensiletest,IDT)
2008-03-31发布
中华人民共和国国家质量监督检验检疫总局数码防优
中国国家标准化管理委员会
2008-09-01实施

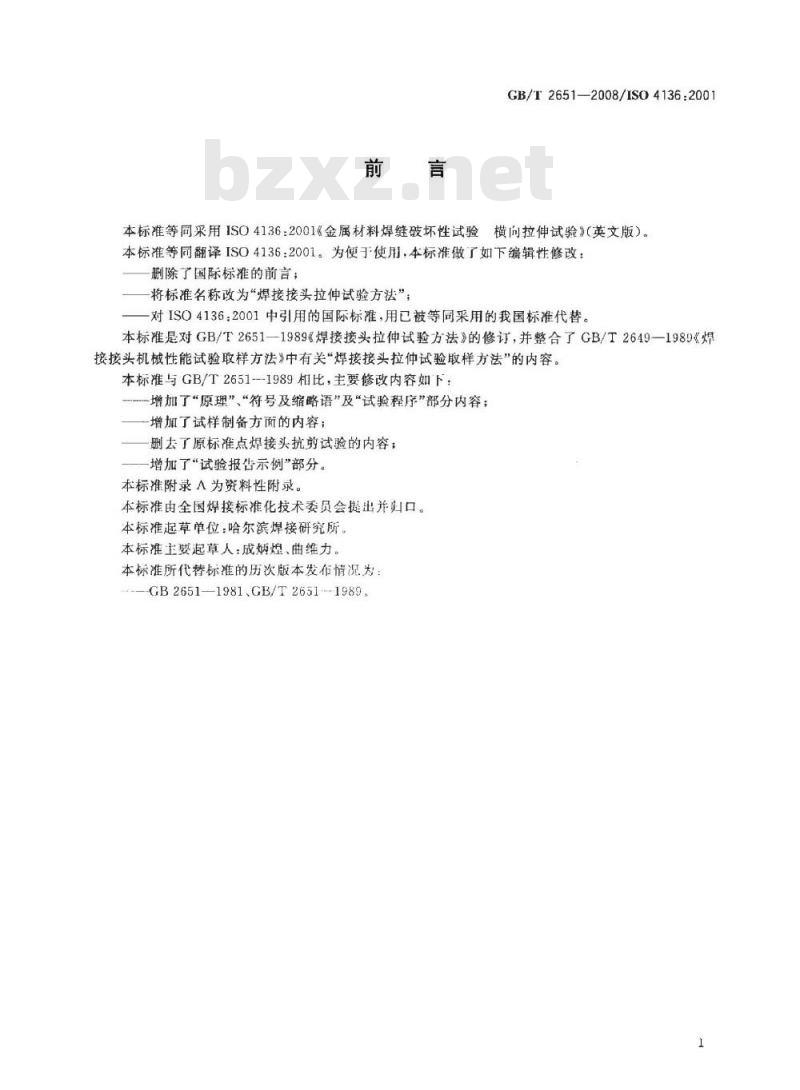

GB/T2651-—2008/IS04136:2001本标准等同采用ISO4136：2001《金属材料焊缝破坏性试验横向拉伸试验》（英文版）。
本标准等同翻译ISO4136：2001。为便于使用，本标准做了如下编辑性修改：删除了国际标准的前言；
-将标准名称改为“焊接接头拉仲试验方法”；对ISO4136：2001中引用的国际标准，用已被等同采用的我国标准代替。本标准是对GB/T2651—1989《焊接接头拉伸试验方法》的修订，并整合了GB/T2649—1989《焊接接头机械性能试验取样方法》中有关“焊接接头拉仲试验取样方法”的内容。本标准与GB/T2651---1989相比，主要修改内容如下：一增加了“原理”“符号及缩略语”及“试验程序”部分内容；一增加了试样制备方面的内容；删去了原标准点焊接头抗剪试验的内容；增加了“试验报告示例”部分。本标准附录A为资料性附录。
本标准由全国焊接标准化技术委员会提出并如口。本标准起草单位：哈尔滨焊接研究所。本标准主要起草人：成炳煌、曲维力。本标准所代替标推的历次版本发布情况为：-GB2651—1981.GB/T2651-1989

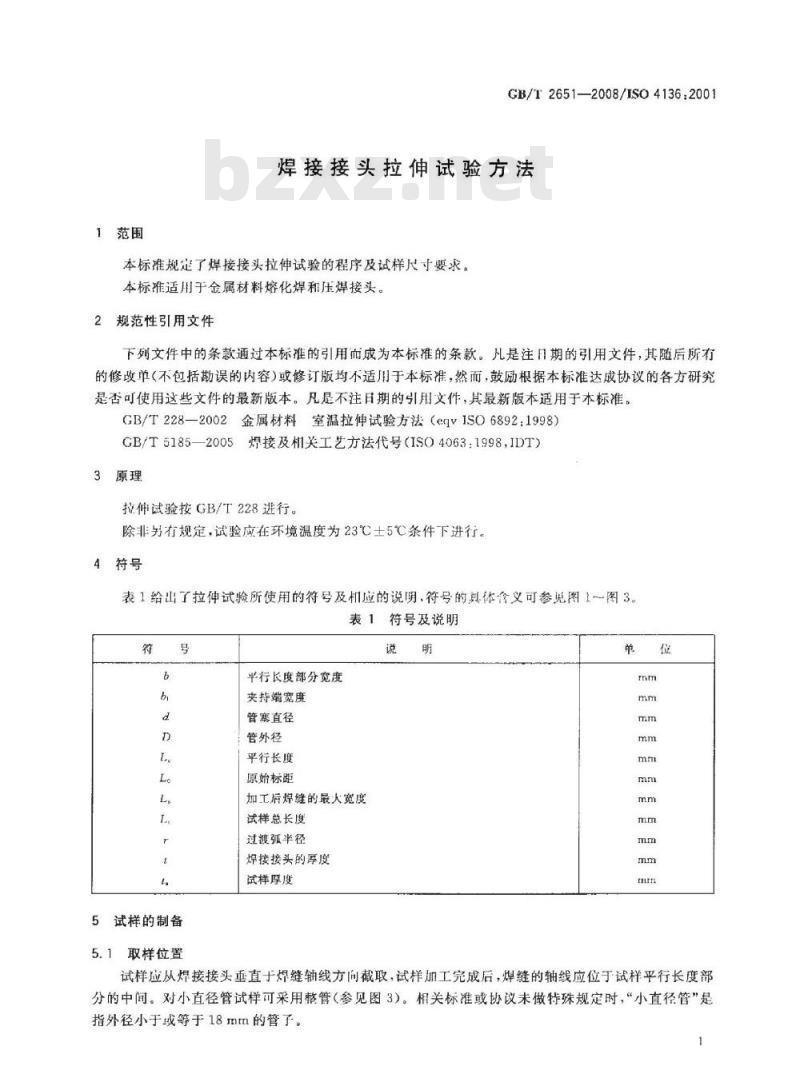

1范围
GB/T2651—2008/ISO4136:2001
焊接接头拉伸试验方法
本标准规定了焊接接头拉伸试验的程序及试样尺寸要求。本标准适用于金属材料熔化焊和压焊接头。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T228—2002金属材料室温拉伸试验方法（eqv1SO6892：1998）GB/T5185—2005焊接及机关工艺方法代号（ISO4063：1998，IDT)3原理
拉伸试验按GB/T228进行。
除非另有规定，试验应在环境温度为23℃士5℃条件下进行。4符号
表1给出了拉伸试验所使用的符号及相应的说明，符号的具体义可参见图1～图3。表1符号及说明
5试样的制备
5.1取样位置
平行长度部分宽度
夹持端宽度
管寨直径
管外径
平行长度
原始标距
加工后焊缝的最人宽度
试样总长度
过渡弧半径
焊接接头的厚度
试样厚度
试样应从焊接接头垂直于焊缝轴线方问截取，试样加工完成后，焊缝的轴线应位于试样平行长度部分的中间。对小直径管试样可采用整管（参见图3）。相关标准或协议未做特殊规定时，“小直径管”是指外径小于或等于18mm的管子。GB/T2651—2008/IS04136:2001

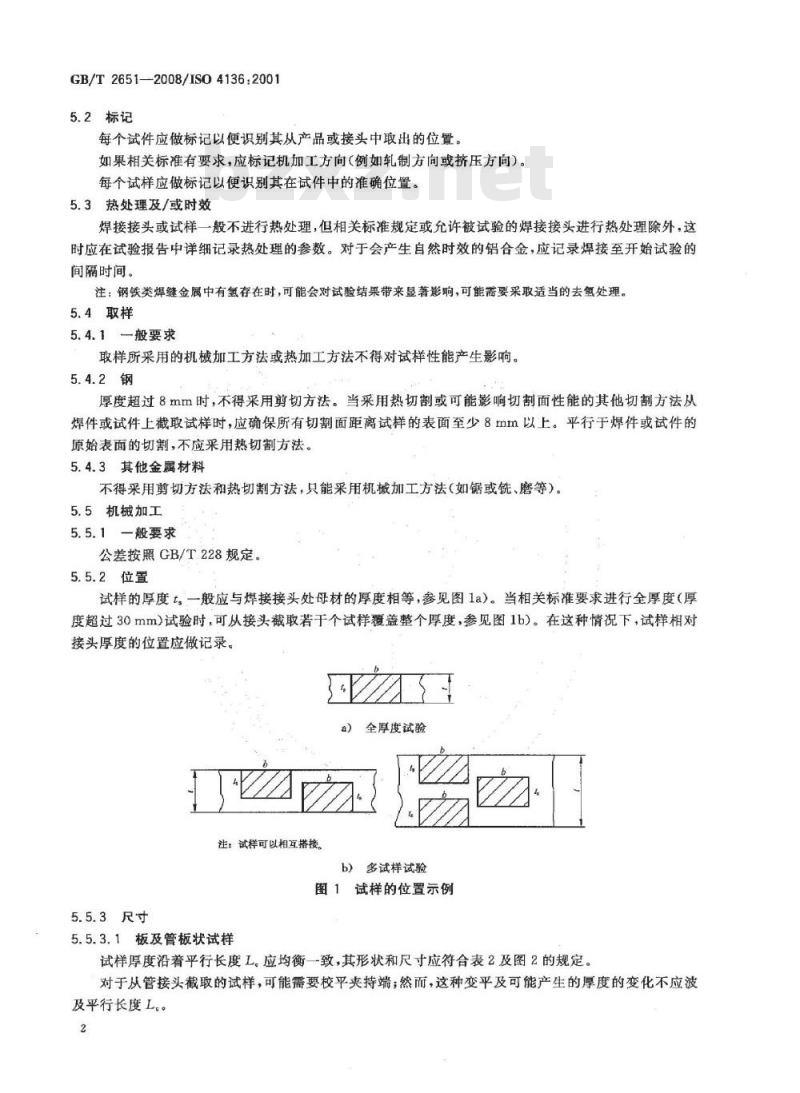

5.2标记
每个试件应做标记以便识别其从产品或接头中取出的位置。如果相关标准有要求，应标记机加工方向（例如轧制方向或挤压方向）。每个试样应做标记以便识别其在试件中的准确位置。5.3热处理及/或时效
焊接接头或试样一般不进行热处理，但相关标准规定或允许被试验的焊接接头进行热处理除外，这时应在试验报告中详细记录热处理的参数。对于会产生自然时效的铝合金，应记录焊接至开始试验的间隔时间。
注：钢铁类焊缝金属中有氢存在时，可能会对试验结果带来显著影响，可能需要采取适当的去氢处理。5.4取样
5.4.1一般要求
取样所采用的机械加工方法或热加工方法不得对试样性能产生影响。5.4.2钢
厚度超过8mm时，不得采用剪切方法。当采用热切割或可能影响切割面性能的其他切割方法从焊件或试件上截取试样时，应确保所有切割面距离试样的表面至少8mm以上。平行于焊件或试件的原始表面的切割，不应采用热切割方法。5.4.3其他金属材料
不得采用剪切方法和热切割方法，只能采用机械加工方法（如锯或铣、磨等）。5.5机械加工
5.5.1一般要求
公差按照GB/T228规定。
5.5.2位置
试样的厚度t，一般应与焊接接头处母材的厚度相等，参见图1a）。当相关标准要求进行全厚度（厚度超过30mm）试验时，可从接头截取若于个试样覆盖整个厚度，参见图1b）。在这种情况下，试样相对接头厚度的位置应做记录，
注：试样可以相互搭接。
全厚度试验
b)多试样试验
图1试样的位置示例
5.5.3尺寸
5.5.3.1板及管板状试样
试样厚度沿着平行长度L。应均衡一致，其形状和尺寸应符合表2及图2的规定。对于从管接头截取的试样，可能需要校平夹持端；然而，这种变平及可能产生的厚度的变化不应波及平行长度L.。
试样总长度
夹持端宽度
平行长度部分宽度
平行长度
过渡弧半径

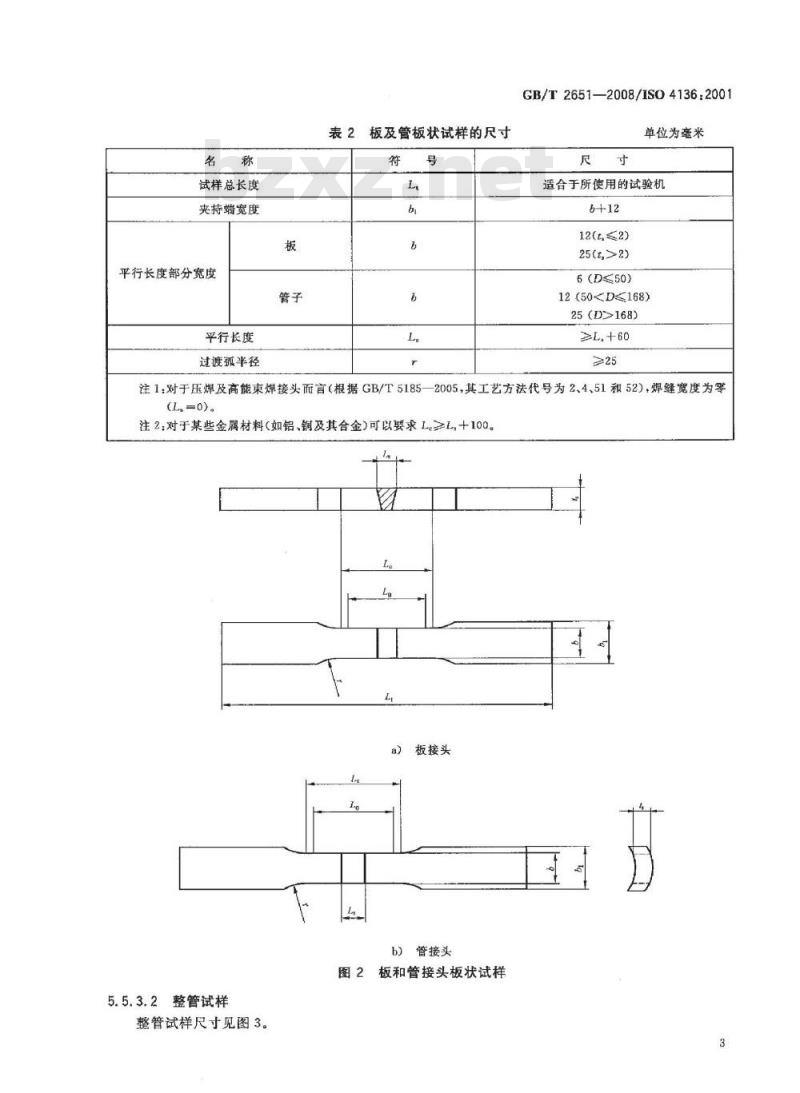

表2板及管板状试样的尺寸
GB/T2651-2008/1S04136：2001
单位为毫米
造合于所使用的试验机
12(t,2)
25(t,>2)
6(D≤50)
12(50D168）
25(D>168)
≥L,+60
注1：对于压焊及高能束焊接头而言（根据GB/T5185—2005，其工艺方法代号为2、4、51和52），焊缝宽度为零(L,-0)
注2：对于某些金属材料（如铝、铜及其合金)可以要求L≥L,十100。a）板接头
b）管接头
图2板和管接头板状试样
5.5.3.2整管试样
整管试样尺寸见图3。
GB/T2651-2008/ISO4136:2001
5.5.3.3实心截面试样
图3整管拉伸试样
实心截面试样尺寸应根据协议要求。当需要机加工成圆柱形试样时，试样尺寸应依据GB/T228要求，只是平行长度L.应不小于L.十60mm，见图4。铝、铜及其合金的尺寸要求参见表2。图4实心圆柱形试样
5.5.4表面制备
GB/T2651—2008/1SO4136:2001
试样制备的最后阶段应进行机加工，应采取预防措施避免在表面产生变形硬化或过热。试样表面应没有垂直于试样平行长度L。方向的划痕或切痕，不得除去咬边，除非相关标准另有要求。超出试样表面的焊缝金属应通过机加工除去。除非另有要求，对于有熔透焊道的整管试样应保留管内焊缝。
试验程序
依据GB/T228规定对试样遂渐连续加载。7试验结果
一般要求
依据GB/T228规定确定试验结果
7.2断裂位置
在报告中应写明断裂位置。
必要时，可以通过宏观浸蚀试样侧面的方式确定焊缝位置。7.3断口表面检验
试样断裂后，应检验断Ⅱ表面，在断口上对试验可能产生有害影响的缺欠都应在报告中记录，记录内容包括缺欠类型、尺寸和数量。如果出现白点，应予以记录，白点的中心区域应视为缺欠。试验报告
除GB/T228要求的内容，试验报告还应包括以下内容：a)
依据的国家标准，例如GB/T2651；试样的类型和位置，如果需要可附示意图（见图1)；b）
试验温度；
断口位置：
c）观察到的缺欠的类型和尺寸。典型的试验报告示例在附录A给出。5
GB/T2651-—2008/ISO4136:2001编号：
附录A
（资料性附录）
试验报告示例
依据的焊接工艺规程（WPS)或焊接T.艺顶规程（pWPS)：依据GB/T2651进行焊接接头拉仲试验。试验结果：
制造商：
试验目的：
产品种类；
母材：
填充金属：
试验温度：
表A.1依据GB/T2651焊接接头拉伸试验试样编号
检测：
(签名和日期）
尺寸/直径/
最大载荷
抗拉强度
R./(N/mm)
审核：
断口位望
（签名和门期）
（例如缺欠的
类型和尺寸）
GB/T2651-2008
中华人民共
国家标准
焊接接头拉伸试验方法
GB/T2651—2008/ISO4136:2001
中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码：100045
网j址spe.net.cn
电话：6852394668517548
中国标准出版社秦阜岛印刷厂印刷各地新华书店经销
开本880×12301/16
2008年6月第一版
印张：0.75
孕数14千字Www.bzxZ.net
2008年6月第一次印刷
书号：155066：1-31851
定价14.00元
由本社发行中心调换
如有印装差错
版权专有侵权必究
举报电话：（010)68533533
