【机械行业标准(JB)】 机械密封用氟塑料全包覆橡胶Ｏ形圈

ICS21.140
备案号：20324—2007

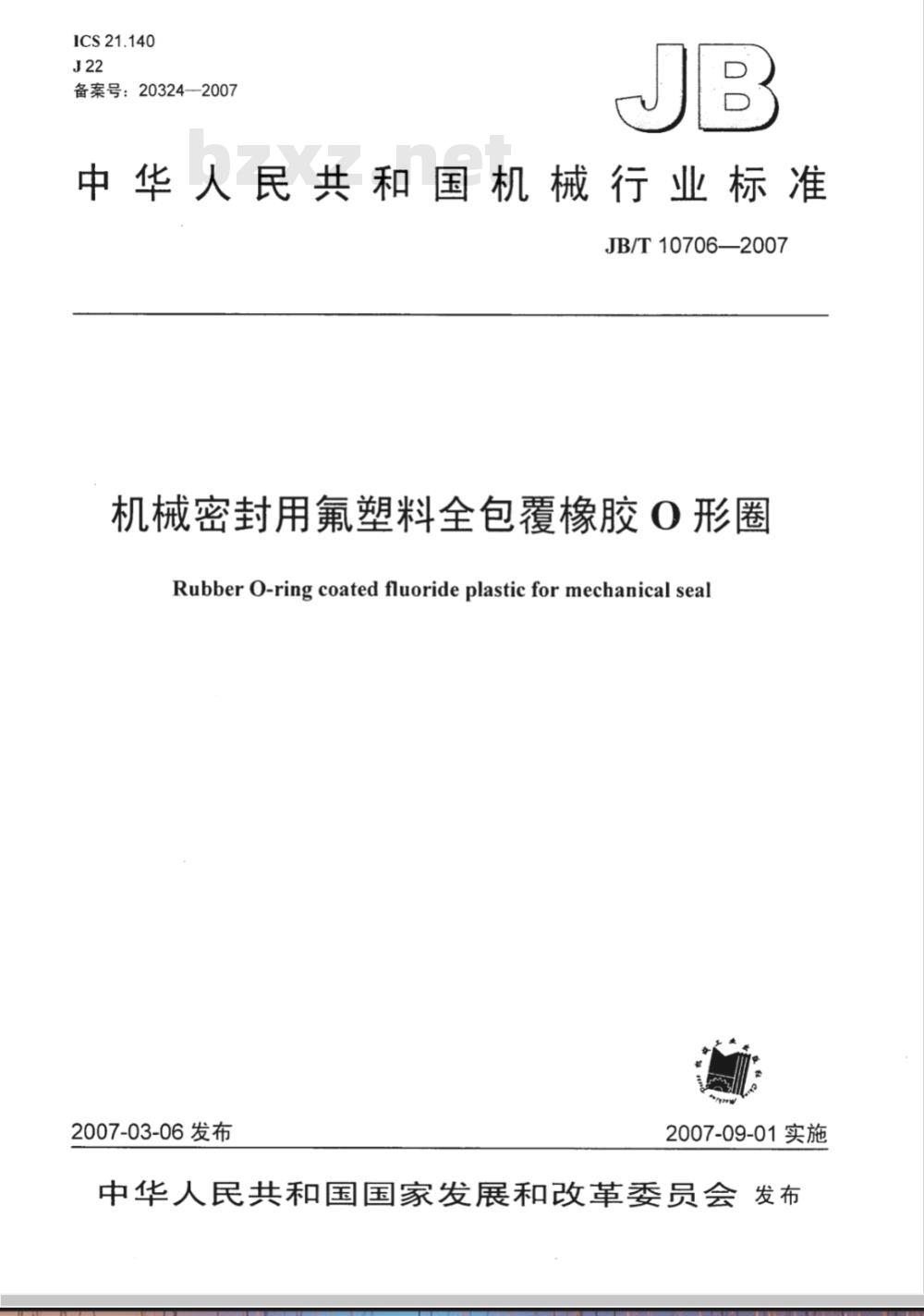

中华人民共和国机械行业标准
JB/T10706—2007
机械密封用氟塑料全包覆橡胶0形圈Rubber O-ring coated fluorideplasticformechanical seal2007-03-06发布
2007-09-01实施
中华人民共和国国家发展和改革委员会发布前言

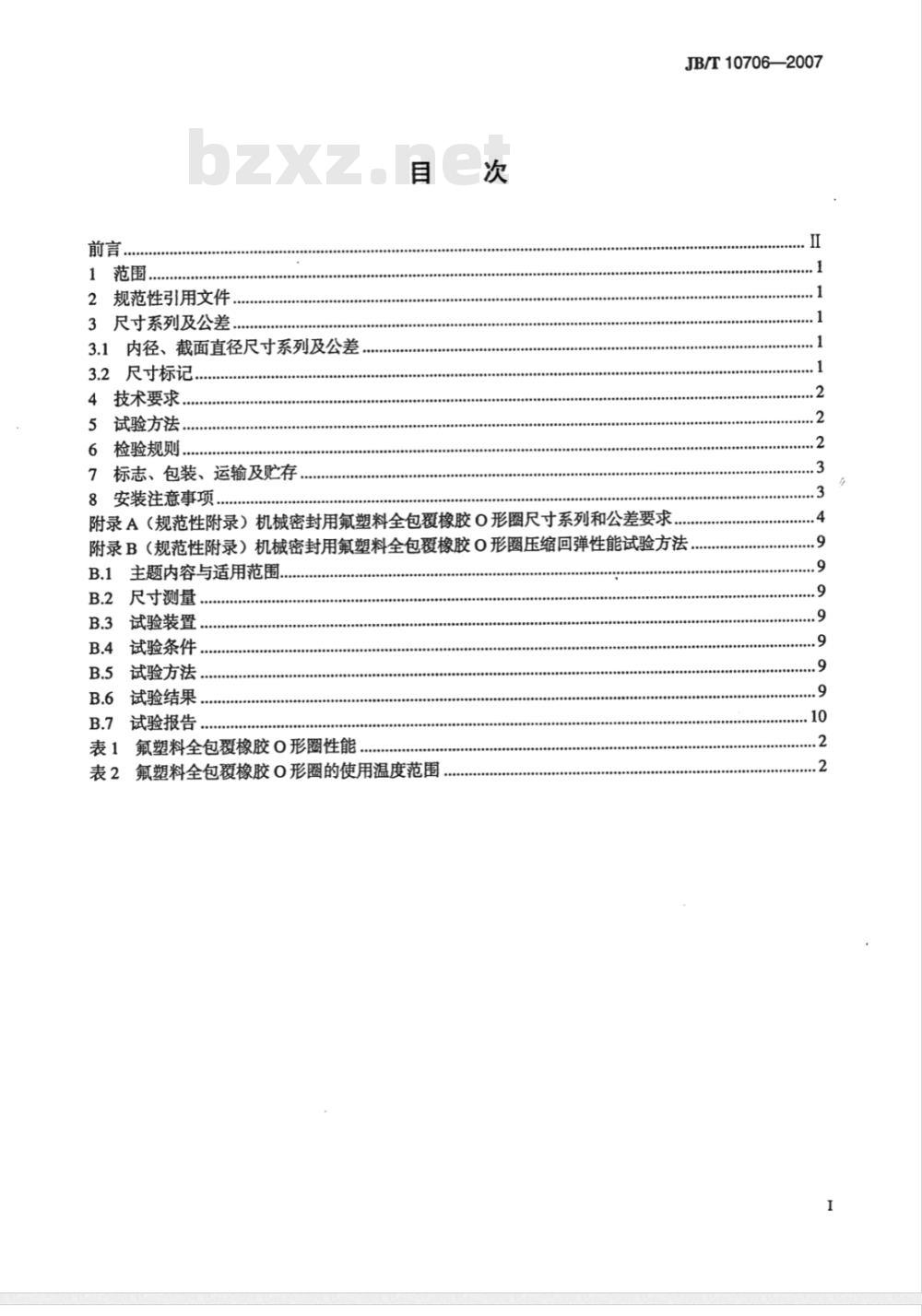

1范围
2规范性引用文件
3尺寸系列及公差
3.1内径、截面直径尺寸系列及公差3.2尺寸标记，
4技术要求..
试验方法
6检验规则
7标志、包装、运输及贮存
安装注意事项.
附录A（规范性附录）机械密封用氟塑料全包覆橡胶O形圈尺寸系列和公差要求.JB/T10706—2007
附录B（规范性附录）机械密封用氟塑料全包覆橡胶O形圈压缩回弹性能试验方法B.1主题内容与适用范围。
尺寸测量
试验装置..
B.4试验条件..
试验方法，
试验结果
B.7试验报告.
表1氟塑料全包覆橡胶0形圈性能表2氟塑料全包覆橡胶0形圈的使用温度范围9
JB/T10706-—2007

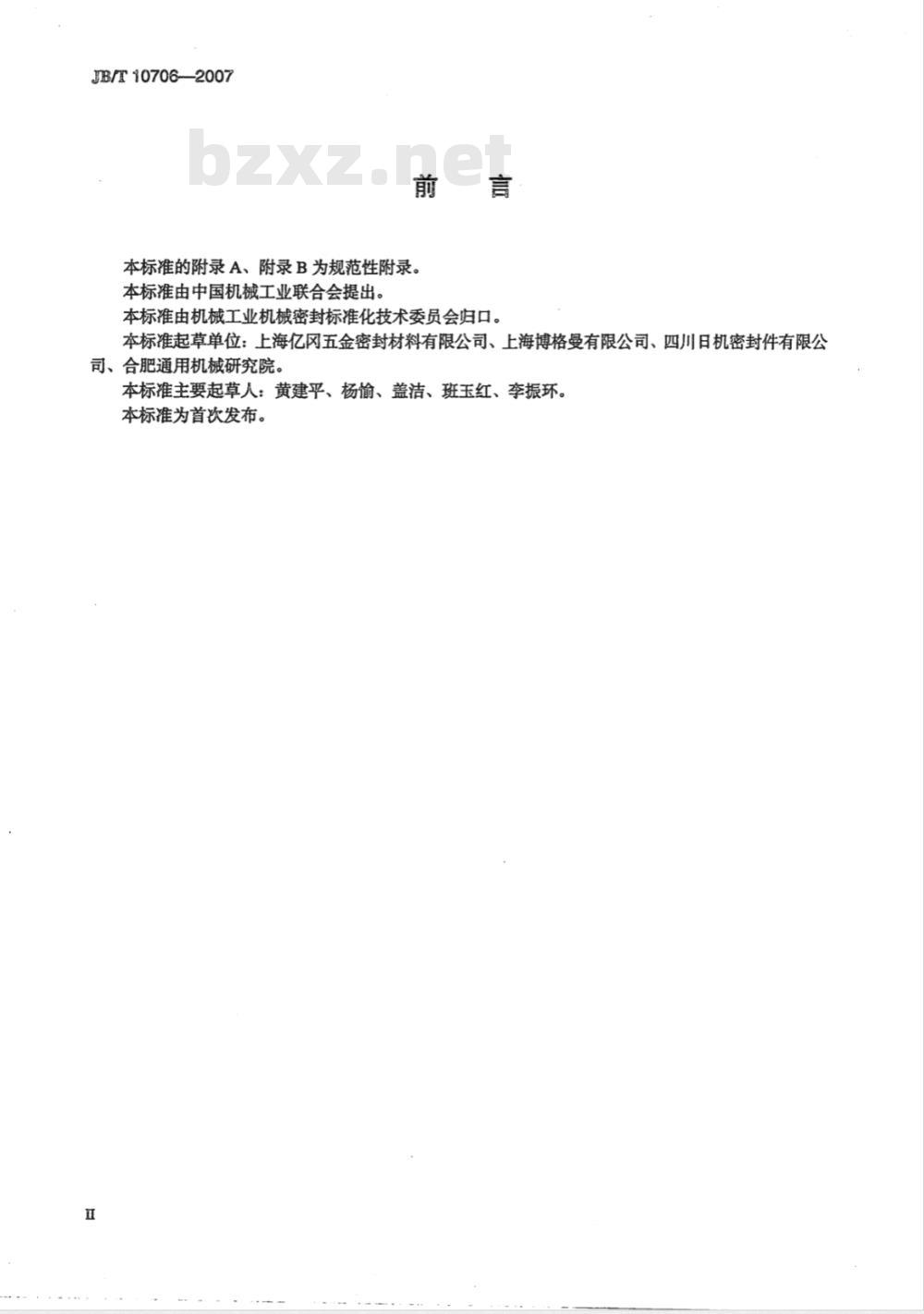

本标准的附录A、附录B为规范性附录。本标准由中国机械工业联合会提出。本标准由机械工业机械密封标准化技术委员会归口。本标准起草单位：上海亿冈五金密封材料有限公司、上海博格曼有限公司、四川日机密封件有限公司、合肥通用机械研究院。
本标准主要起草人：黄建平、杨愉、盖洁、班玉红、李振环。本标准为首次发布。

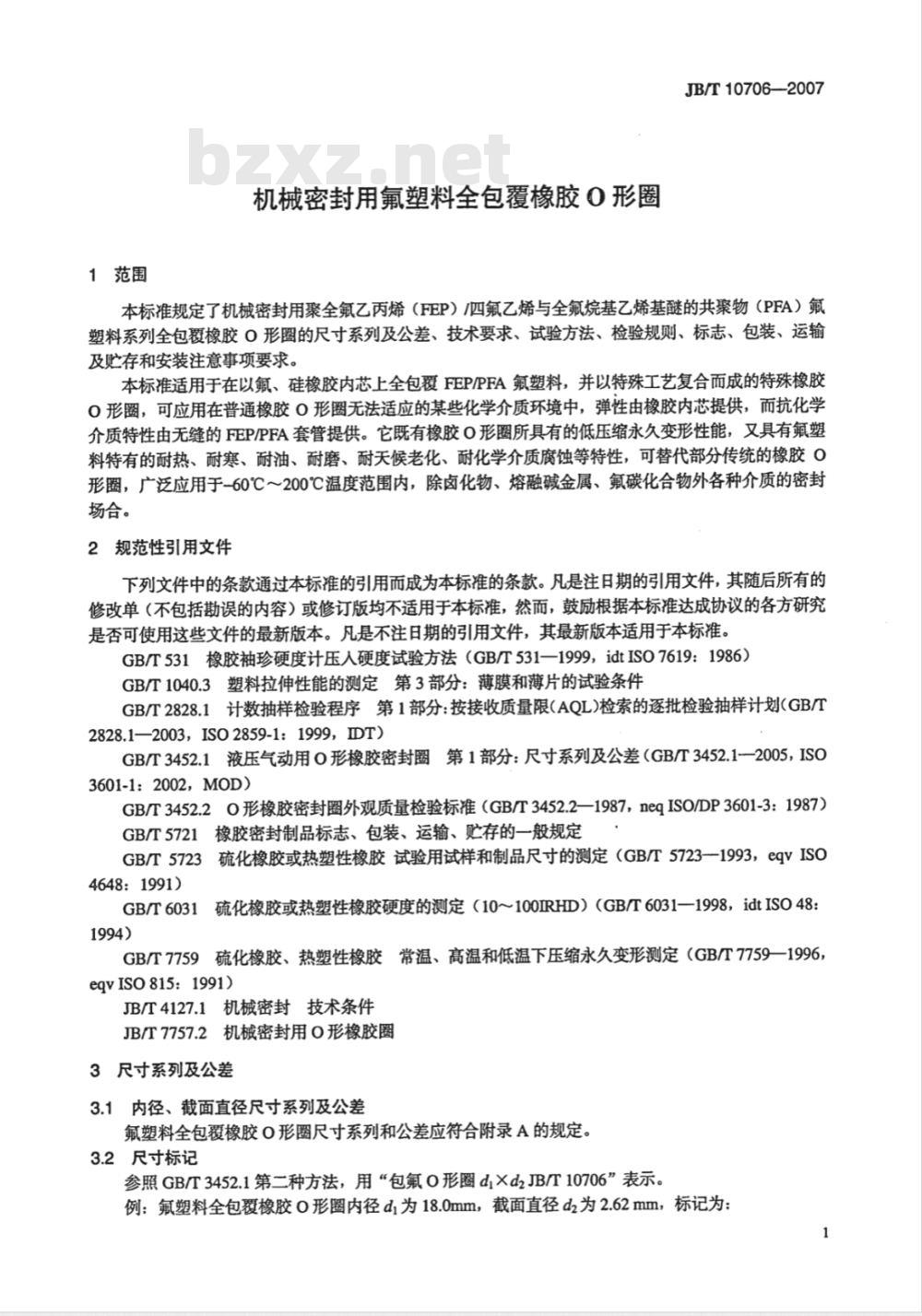

1范围
机械密封用氟塑料全包覆橡胶O形圈JB/T10706-2007
本标准规定了机械密封用聚全氟乙丙烯（FEP）/四氟乙烯与全氟烷基乙烯基醚的共聚物（PFA）氟塑料系列全包覆橡胶O形圈的尺寸系列及公差、技术要求、试验方法、检验规则、标志、包装、运输及存和安装注意事项要求。
本标准适用于在以氟、硅橡胶内芯上全包覆FEP/PFA氟塑料，并以特殊工艺复合而成的特殊橡胶O形圈，可应用在普通橡胶O形圈无法适应的某些化学介质环境中，弹性由橡胶内芯提供，而抗化学介质特性由无缝的FEP/PFA套管提供。它既有橡胶O形圈所具有的低压缩永久变形性能，又具有氟塑料特有的耐热、耐寒、耐油、耐磨、耐天候老化、耐化学介质腐蚀等特性，可替代部分传统的橡胶O形圈，广泛应用于-60℃～200℃温度范围内，除卤化物、熔融碱金属、氟碳化合物外各种介质的密封场合。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T531橡胶袖珍硬度计压人硬度试验方法（GB/T531—1999，idtISO7619：1986）GB/T1040.3塑料拉伸性能的测定第3部分：薄膜和薄片的试验条件GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL)检索的逐批检验抽样计划(GB/I2828.1—2003，ISO2859-1：1999，IDT)GB/T3452.1液压气动用O形橡胶密封圈第1部分：尺寸系列及公差（GB/T3452.1-—2005，ISO3601-1：2002，MOD）
GB/T3452.2O形橡胶密封圈外观质量检验标准（GB/T3452.2—1987，neqISO/DP3601-3：1987）橡胶密封制品标志、包装、运输、贮存的一般规定GB/T5721
硫化橡胶或热塑性橡胶试验用试样和制品尺寸的测定（GB/T5723--1993，eqVISOGB/T5723
4648：1991)
硫化橡胶或热塑性橡胶硬度的测定（10100IRHD）（GB/T6031—1998，idtISO48：GB/T6031
GB/T7759硫化橡胶、热塑性橡胶常温、高温和低温下压缩永久变形测定（GB/T77591996，eqvIso815：1991)
JB/T4127.1机械密封技术条件
JB/T7757.2机械密封用O形橡胶圈3尺寸系列及公差
3.1内径、截面直径尺寸系列及公差氟塑料全包覆橡胶O形圈尺寸系列和公差应符合附录A的规定。3.2尺寸标记
参照GB/T3452.1第二种方法，用“包氟0形圈di×dzJB/T10706”表示。例：氟塑料全包覆橡胶0形圈内径di为18.0mm，截面直径dz为2.62mm，标记为：1
JB/T10706--2007
包氟O形圈

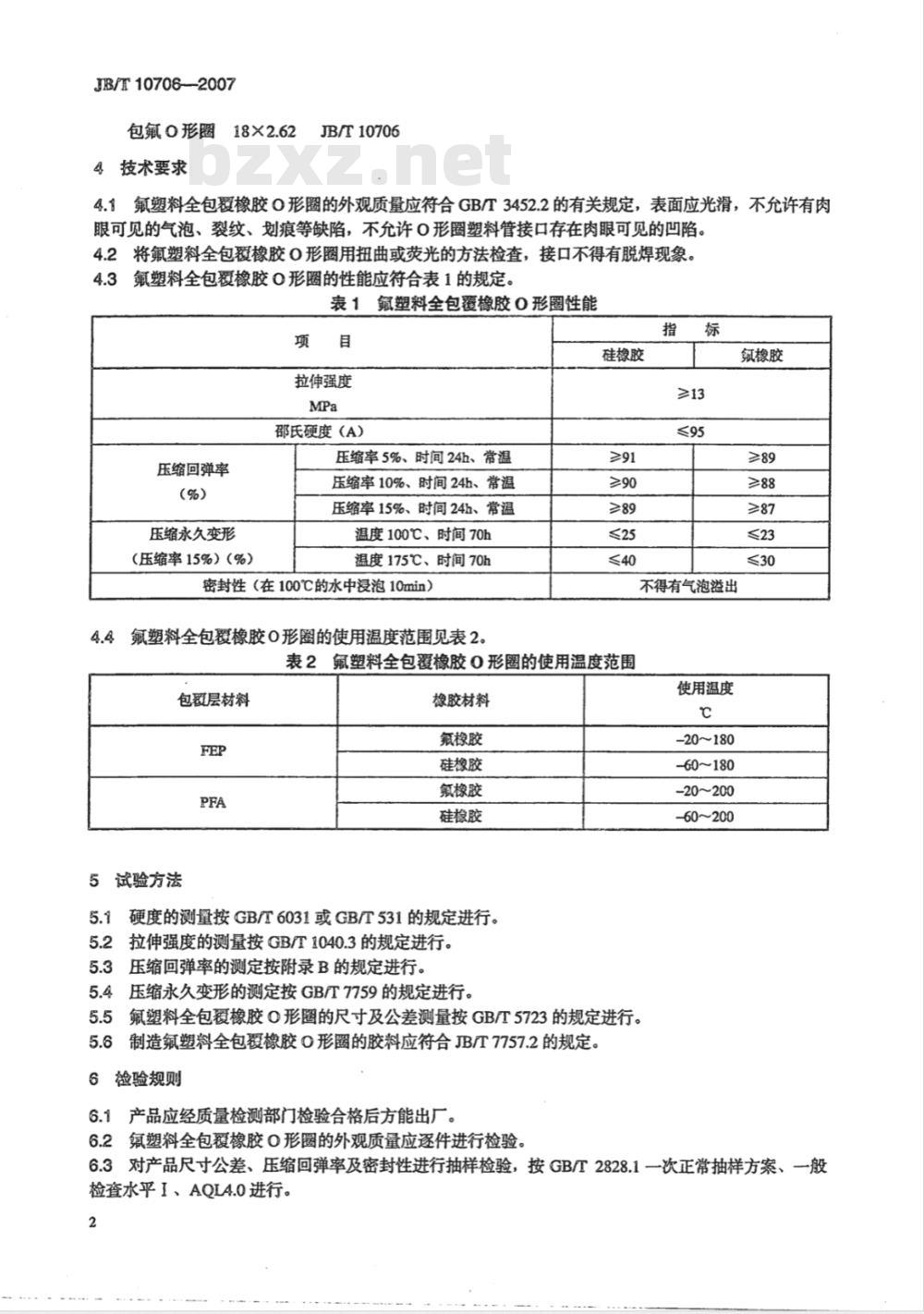

4技术要求
JB/T10706
4.1氟塑料全包覆橡胶0形圈的外观质量应符合GB/T3452.2的有关规定，表面应光滑，不允许有肉眼可见的气泡、裂纹、划痕等缺陷，不允许○形圈塑料管接口存在肉眼可见的凹陷。4.2将氟塑料全包覆橡胶0形圈用扭曲或荧光的方法检查，接口不得有脱焊现象。4.3氟塑料全包覆橡胶0形圈的性能应符合表1的规定。表1氟塑料全包覆橡胶0形圈性能项
拉伸强度
邵氏硬度（A）
压缩回弹率
压缩永久变形wwW.bzxz.Net
（压缩率15%）（%）
压缩率5%、时间24h、常温
压缩率10%、时间24h、常温
压缩率15%、时间24h、常温
温度100℃、时间70h
温度175℃、时间70h
密封性（在100℃的水中浸泡10min）氟塑料全包覆橡胶0形圈的使用温度范围见表2。4.4
硅橡胶
≥>91
氮橡胶
不得有气泡溢出
表2氟塑料全包覆橡胶0形圈的使用温度范围包层材料
5试验方法
橡胶材料
氟橡胶
硅橡胶
氟橡胶
硅梭胶
硬度的测量按GB/T6031或GB/T531的规定进行。拉伸强度的测量按GB/T1040.3的规定进行。压缩回弹率的测定按附录B的规定进行。压缩永久变形的测定按GBT7759的规定进行。氟塑料全包覆橡胶O形圈的尺寸及公差测量按GB/T5723的规定进行。制造氟塑料全包覆橡胶O形圈的胶料应符合JB/T7757.2的规定。检验规则
产品应经质量检测部门检验合格后方能出厂。氮塑料全包覆橡胶O形圈的外观质量应逐件进行检验。6.2
使用温度
-20~180
-60~180
-20～200
-60～200
6.3对产品尺寸公差、压缩回弹率及密封性进行抽样检验，按GB/T2828.1一次正常抽样方案、一般检查水平I、AQLA.0进行。
7标志、包装、运输及败存
JB/T10706—2007
7.1在产品包装袋（盒）内应附有产品合格证，合格证上应注明胶料名称、产品名称、制造日期、规格、数量、制造厂名、执行标准代号、检验员代号及检验日期，并在PFA氟塑料内橡胶条上有明显色标。
7.2产品的包装运输按GB/T5721的规定进行。7.3产品应贮存在温度为-15℃～35℃、相对湿度不大于80%的环境中，贮存期为三年。8安装注意事项
8.1安装或通过的部位要求光滑、无毛刺。对安装轴（或轴套）端部倒角及表面粗糙度、端盖（或壳体）孔端部倒角及表面粗糙度的要求见JB/T4127.1。8.2径向安装时，应采用组合槽以防止变形。如果只能采用闭式槽，必须用专门的辅助工具进行安装。8.3对径向安装的外槽密封，严禁在常温下徒手拉伸，应先将包覆圈浸人100℃的油或水中浸泡数分钟，再将其装在锥形工具上进行拉伸，然后用一个标准套环将其复原。8.4禁止将密封圈强行压进槽内（如弯曲），以避免密封失效。8.5推荐采用矩形槽。槽口及槽底圆角、槽表面粗糙度见图1。当工作压力超过5MPa时，应采用挡圈。6
JB/T107062007
附录A
(规范性附录)
机械密封用氟塑料全包橡胶0形圈尺寸系列和公差要求机械密封用氟塑料全包覆橡胶O形圈尺寸系列和公差应符合图A.1和表A.1的规定。d2
表A.1 (续)
JB/T10706-2007
JB/T 10706—2007
表A.1(续）
表A.1(续）
JB/T107062007
JB/T10706—2007
注：☆表示优先选用尺寸。
表A.1 (续）
