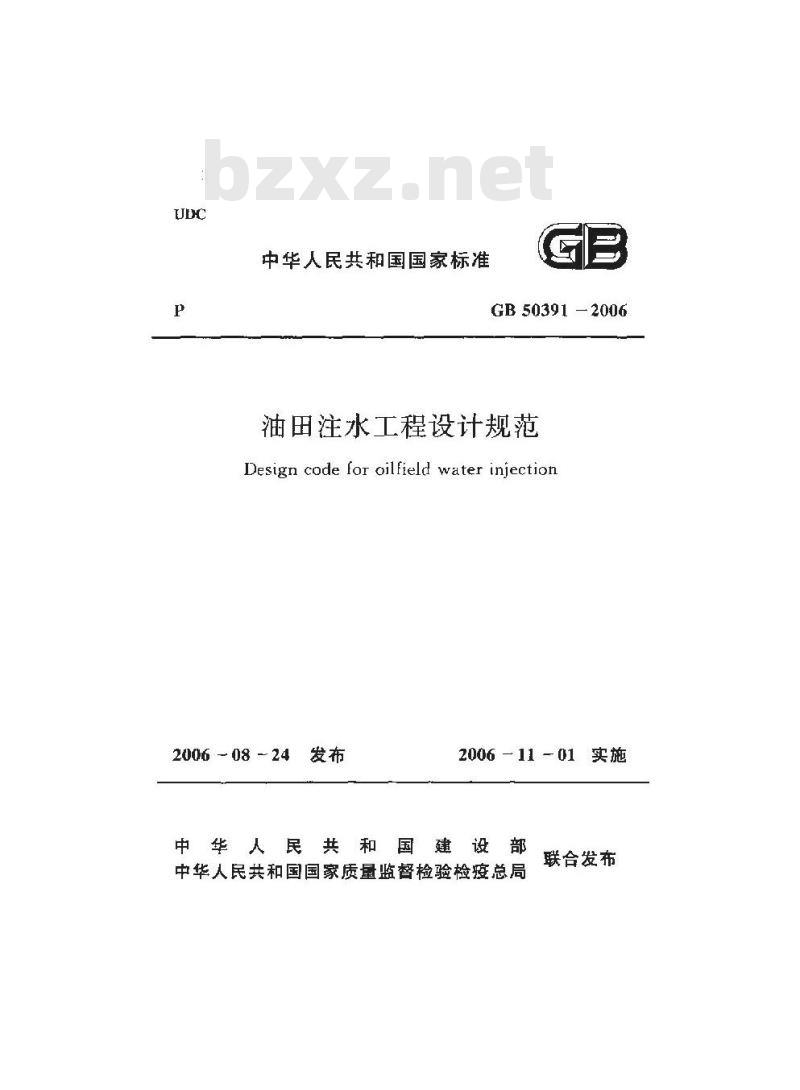

中华人民共和国国家标准
GB50391—2006
油田注水工程设计规范Www.bzxZ.net
Design code for oilfield water injection200608-24
2006-11-01
中华人民共和国建设部
中华人民共和国国家质量监督检验检疫总局实施
联合发布

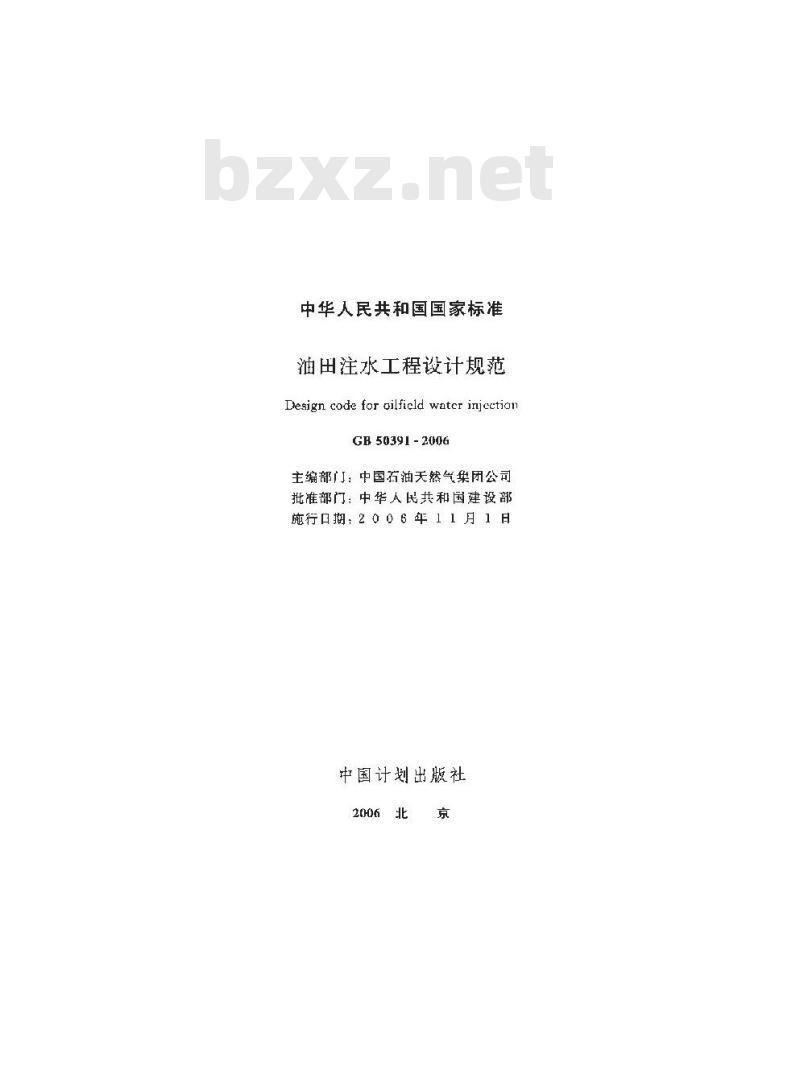

中华人民共和国国家标准
油田注水工程设计规范
Design code for oilfield water injcctionGB50391-2006
主编部门：中国石油天然气樂团公司批准部门：中华人民共和国建设部施行日期，2006年11月1日
中国计划出版社

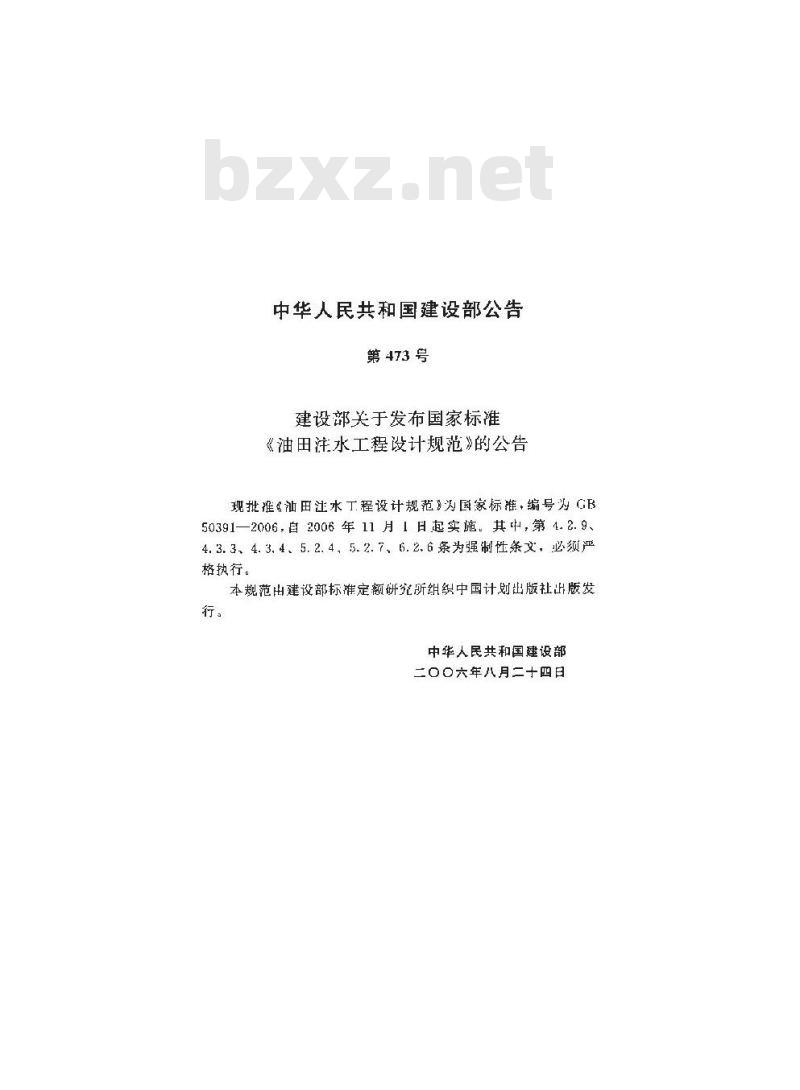

中华人民共和国建设部公告
第473号
建设部关于发布国家标准
《油田注水工程设计规范》的公告现批准《汕田注水工程设计规范》为国家标准，编号为GB50391—2006，自2006年11月1日起实施。其中，第4.2.9、4.3.3、4.3.4、5.2.4，5.2.7、6.2.6条为强制性条文，必须严格执行。
本规范出建设部标准定额研允所组织中国计划出版社出版发行。
中华人民共和国建设部
二〇〇六年八月二十四日
本规范是根据建设部建标函[20057124号“关丁印发20105年工程建设标推规范制定、修订计划第一批）》的通知\的要求，出大庆池日程有限公司会同和动田胜利工程设计咨询有限责托公司、中油辽河工程有限公司共同完成本规范的制定工作。本规范在编制过程中，以国内外有关同类规范为参考，深人进行调查砸究：在广泛征求意见的基础上，积极吸收「近年来各洲田在注水、注聚合物方面科研成果和设计经验，结合我国现阶段工程实际，经反复讨论、认真修改，最后经审查定稿。本规范共分9章，1个附录,其主要内容有：总则,术语、基本规定、注水站、注水管道、配水间及井口,聚合物配制站、注聚站及注聚管网、公用工程等。
本舰范以黑体字标志的条文为强制性条文·必须严格执行。本规范由建设部负誉埋和对强制性涤安的解释，石油程建设专业标推化委员会负责日常管理工作，由人庆油日工程有限公司负责其体技术内容的解释。本规范在执行过程中，请各单位结合工程实践·认真总结经验，注意积累资料，随时将意见和建设反馈给大庆油田工程有限公司（地址：黑龙江省人庆市让胡路区西康路42号，邮缩：163712)，以供今后修改时参考，本规范主编单位、参编单位和主要起草人：主编单位：人庆油出工程有限公司参编单位：胜利油田胜利工程设订咨询有限责任公司中油辽河工程有限公司
主要起草人：黄远其彰刚杨兆麟王小林
宗人庆
耗树彬
徐雅娟
庄清泉
宫德河
张德发
张铁树
王会宰
邢爱忠
张祥友
高金成

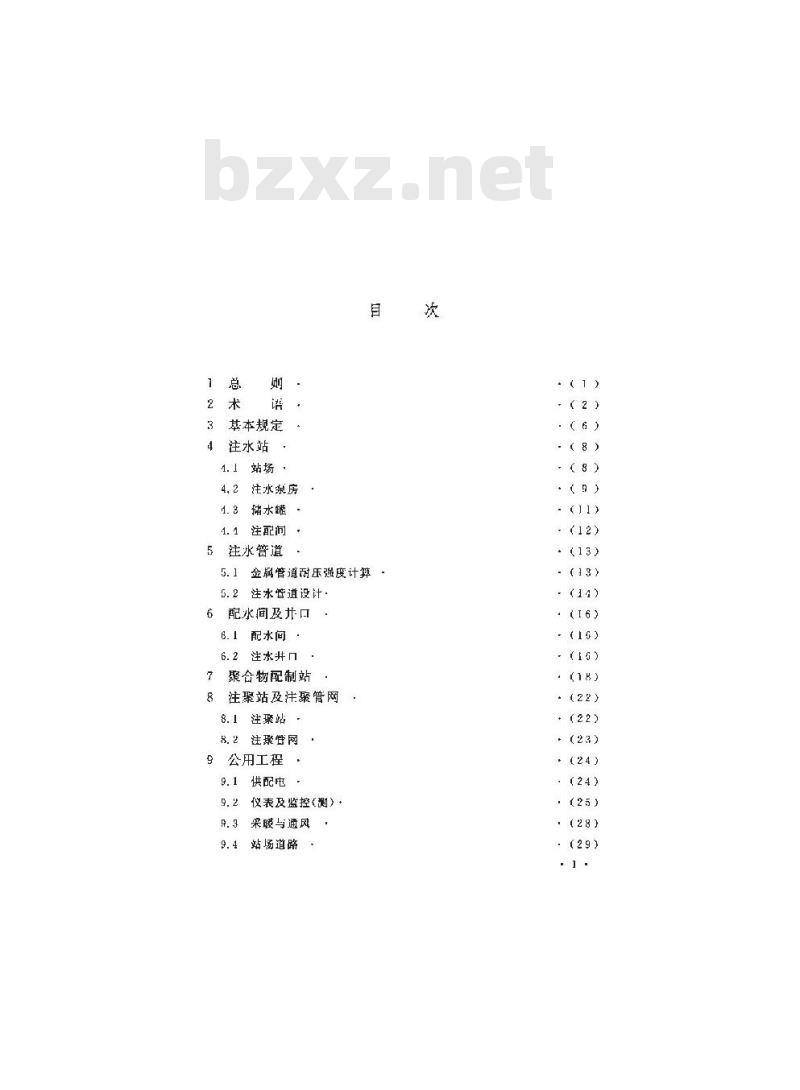

基本规定
注水站
1.1站场
4.2注水泉房
1.3诸水罐
1.1注配间，
注水管道
5. 1 金管道耐压强度计算
注水营道设计·
配水间及井口
6.1配水间
6.2注水并口
聚合物配制站
注聚站及注聚管网
8.1注璨站
8.2注聚管网
公用工程
9.1供配电
9. 2仪表及蓝控(测)+
9.3采暖与通风
9.4站场道路
:（6)
:（8)
·(18)
·(22)
：(25)
：（29)
金漏管道材料的许用应力·
附录A
本规范用调说明
附：条文说明
（31)
·(33)
1,U,1为了统一油田注水(包括注聚合物)工程设计标推和技术要求，便设计做到技术先进、经济合理、安全适用，制定本规范。1, 0, 2本规范适用于陆上油田注水、注聚合物新建,扩建和改建工程设计，
1.0.3汕日注水，注案合物工程设计，除应符合本规范外，尚应符合国家现行有关标推的规定。
2,0.1 注水waler injection
为了保持油层压力，提商采收率而将水群人油层的工艺。其方式有；正、反注，合洋，分质注水，混详，轮浅、间歇洋水，2.0,2注水站water-injcctinn station间注水井供给注人水和洗井水的站。2.0.3 正江 convcntional water injcction注入水自注水并油管注人油层。2.0.4 分压注水 fractiarial-pressure wattr injection因并的注水压力不同而建设的两套往水压力系统。2. 0,5注水系数injeclivity inidex考注水不平衡所确定的计算日法水量与油由托发要求确定的日平均注水量的比。
2.0.6注水压力watcrinjcctionprcssure为保持油层压力,将水注入油层所需的井口压力。2.0.7 配水间 distributing room for waler injectiari接受注水站的来水，经控制、计量分配到所辖注水井的操作间。
station sitc
2.0.8站场
各类井场和备种功能站的总称，包括其占有的场地，设施等。2.0.9生产produeing wcll
用以采出石油的井。
2. 0. 10注人井injcctian well以提高采收率,保持地层压力为日的，向日的层注人种流体的井。按往人介质可称为注水井，注骤并等。.2
2,0,11 井场 well site
完成并的生产过程的场所。
2. 0. 12 #几装置well head
指并的表层套管顶部法兰管口以上部分。2.o.13聚合物配制站palymerpreparingstatin将聚合物与水按比例混合，配制成案合物母液的站。2,0, 14 注聚站 polymer injection station将聚合物母液升压,稀释后输至注人井的站。2. 0, 15 注水用水 waler for injectiun符合注水水质要求的水。其数量通常等丁注人水、洗并水和摄耗水量之总和。
2.0,16注人水injecled weter
在注水工艺中，符合注水水质要求并注人目的油层的水。2.0.17合注commingledwaterinjection注人水白井的油管及套管环形空间同时注人油层。2.0,18反注inversc water injection社人小白注水井油管与套管之间的环形空间注入油层。2.U,1y分质注水splitwaterinjection在同一注水系统中，不同质的注入水分井注入油层。2.0.20混注mixed walet irijectiul在同一注水系统中，不同质的注入水混合后注人油层。2.0.21轮注altcrnate water injectian在同-注水系统中，不同质的注人水交替注人油层。2.0.22阅歌注水intermittcnt water injection根据采油工艺要求或设备，环境等因素的限制,将注入水间断注人油层。
2.0.23洗井well-flushing
用水清除并携出注水井内沉积物和井壁截留杂质，以改善片的吸水性能的一项作业。具体方式有：正洗和反洗。3
2.(.24正洗cunventionalwell-flushing洗井水由管进入井简经套管返回地面。2.0.25 反洗 inverse well-flushing洗非水旧套管环形空间进人井简经油管返回地而。2,0,26 洗水 well-{lushing waler用于注水并洗井作业的水。
2, 0, 27洗井周期time between well-flushings同一注水井两次洗并作业的间隔时问。以d表示。2.0.28洗井强度intensity of well-flushing单位时间内洗并水的体积流，以m\/h表示。2.0.29洗片历时well-flushingtimc一次洗并作业的水流冲洗时间。以h表示，2.0.30洗井废水well-flushingwastewater注水井洗井作业返出地面的水。2.0.31注配间water injecting anddistributing house由单台或多台注水泵与商压配水闷组组成，设计规模售·般较
驱替滋 displacing liquid
为保护聚合物段塞(尽的液)后缘不被吸附，稀释而注人的液体。
2.0.33 聚含物polymer
山大是简单分子(单体)璟合而成的天然或合成的物质。洲田注水用聚合物，生要有聚丙烯酰胺，相对分子量通常为800×10～2300×10。聚合物分于粉、胶体及液态等多种形态，油旧主要使用的是案合物于粉。
2, 0.34前量液prepositive liquid为保护乐合物段塞（目的液)前缘不被吸附、稀释而注人的体。
聚合物母液primarypolymer liquon被水溶解成商浓度的聚合物溶液。一般聚合物母液浓度在5000mg/L左有。
2.0.36管道标志
pipelinc marker
为使于发现和寻找埋地管道准确位置，满足维护管理的需要，在管道沿线设暨的永久性地面标志。如：业程桩、转角桩，测试桩、义标志和警示标志。
3基本规定
3,，1油再注水（含注聚仓物，下同）工程设计，应符合已批难的油凸开发方案和总体规划或设计委托书的要求，可一次或分期进行。注水站的设计规模宜适应油田开发5～10年的需要：新建区块的注水管道流通能片宜适应油田综合含水率50%时的注水量3.0.2注水流程应根据注水生产工艺,井网布置形式、水源种炎及违水压力，并与油气集输设计井站布局方式相结食，通过技术经济对比，优化确定。司时，旋符合国家现行标准“润田地面工程设计节能技术规范SY/T6420中的有英规定，3.0.3汕田(区块)注水用水量,应按下式计算Q=Cα +@
注水用水量(m/d);
或中 Q——
C——注水系数,可取 1, 1 ～1. 2;Qi-一开发方案配注水量(m/d);
Q2一洗并水量(m/rl),洗非周期按 60～100d计。注水站管辖并不足100山时，可按每天洗一口并的水量计算，洗井强度和洗并历时，各油甲应接实际情况确定:著采用活动式洗井车洗并，则不计此水量。3,0,4油印注水用水,可选用洒由采出水、工业及生活废水，地表水及地下水，并应尽能节约水资源。3.0.5注人水水质应符合本油田制定的水质标准。3.1.6在-个油用内，当注水管网实行区块分压注水时，注水站内泵型选择宜按不同压力等级进行设计，并满足不同区块泵压和排量的要求。
3.0.7亲合物注入工程设计，应按照油用开发方案规定的注人前6.
