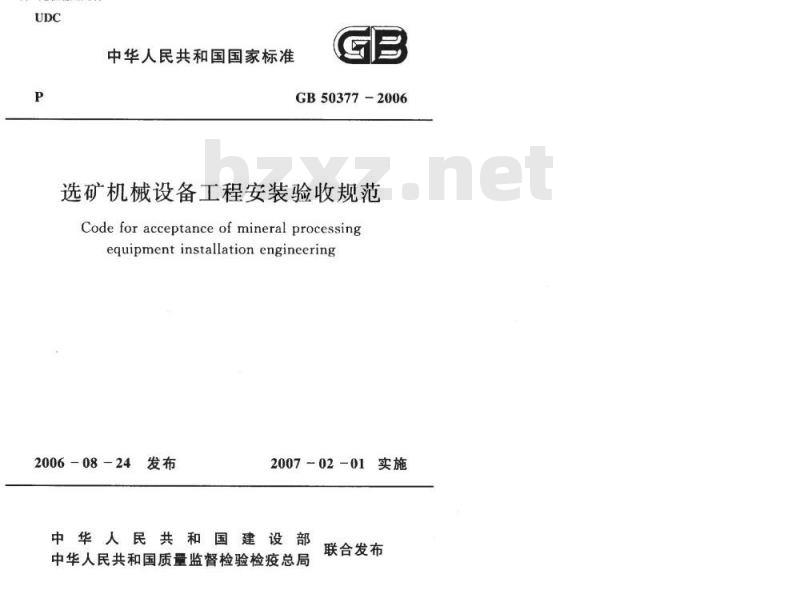

中华人民共和国国家标准
GB50377-2006
选矿机械设备工程安装验收规范Code for acceptance of mineral processingequipmentinstallation engineering2006-08-24发布
2007-02-01实施
中华人民共和国建设部
中华人民共和国质量监督检验检疫总局联合发布
鬼躯癌焰烈鹃

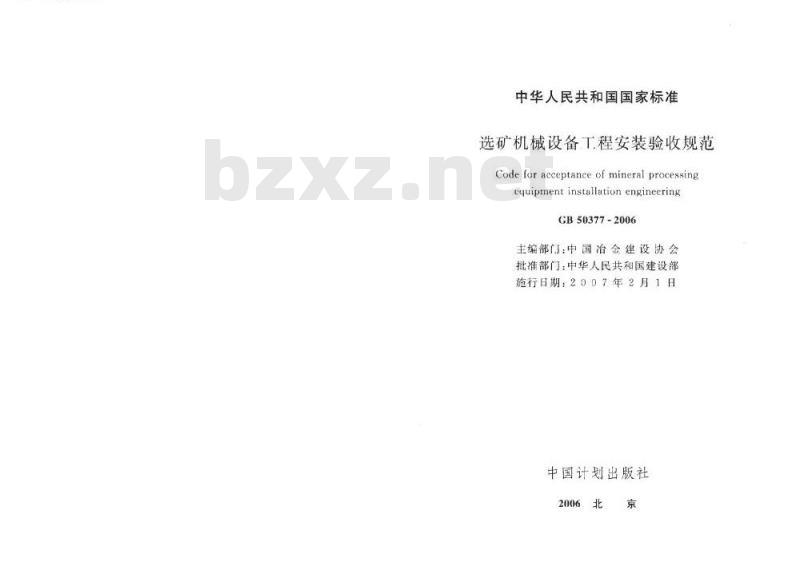

中华人民共和国国家标准
选矿机械设备工程安装验收规范Codefor acceptance of mineral processingcquipnent installation engineeringGB50377-2006
主编部门：中国治金建设协会
批准部门：中华人民共和国建设部施行日期：2007年2月1日
中国计划出版社
鬼瓣癌绝处
中华人民共和国国家标准
选矿机械设备工程安装验收规范GB50377-2006
中国冶金建设协会主编
中国计划出版社出版
（地址：北京市西城区本郴地北里中11号国宏大厦陕4）（邮政编码：100038：电话：6390643363906381)新华书店北京发行所发行
世界知识印制广印制
850X1168毫米1/322.62张63千字2007年1月第一版2007年1月第一次印刷印数1--10100册
统书号：1580058·824
定价：14.00元

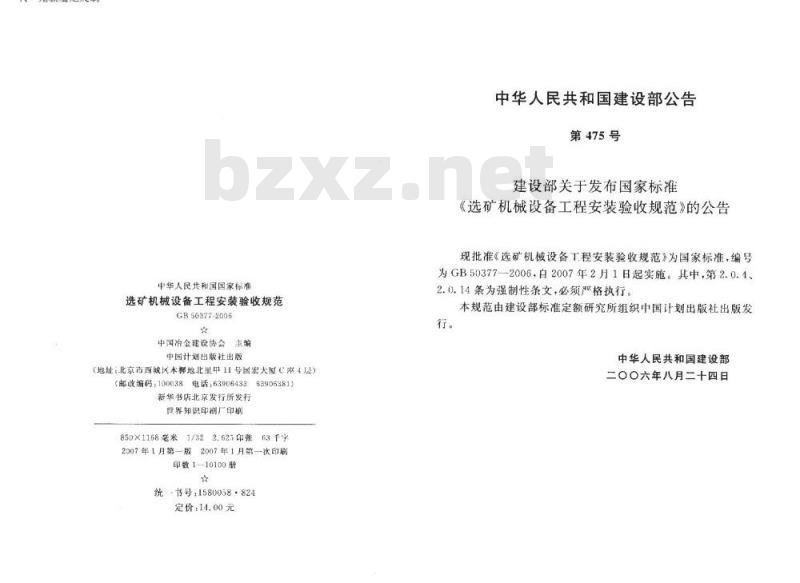

中华人民共和国建设部公告免费标准下载网bzxz
第475号
建设部关于发布国家标准
《选矿机械设备工程安装验收规范》的公告现批准《选矿机设备工程安装验收规范》为国家标准，编号为GB50377—2006，白2007年2月1日起实施。其中，第2.0.4、2.0.14条为强制性条文，必须严格执行本规范由建设部标准定额研究所组织中国计划出版社出版发行。
中华人民共和国建设部
二〇〇六年八月二十四日
鬼瑞絶延鹃

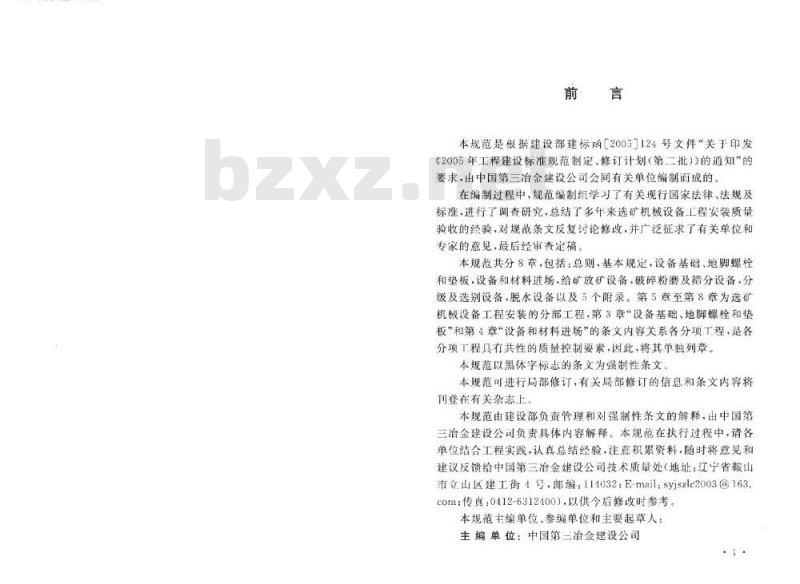

本规范是根据建设部建标两20057124号文件“关于印发“2005年工程建设标准规范制定、修订计划（第二批）\的通知”的要求，出中国第三冶金建设公司会同有关单位编制而成的。在编制过程中，规范编制组学习有关现行国家法律、法规及标准，进行了调查研究，总结了多年来选矿机械设备工程安装质量验收的经验，对规范条文反复讨论修改，并广泛征求了有关单位和专家的意见，最后经审查定稿
本规范共分8章，包括：总则，基本规定，设备基础、地脚螺栓和垫板，设备和材料进场，给矿放矿设备，破碎粉及随分设备，分级及选别设备，脱水设备以及5个附录。第5章至第8章为选矿机械设备工程安装的分部工程，第3章“设备基础、地脚螺栓和垫板“和第4章“设备和材料进场“的条文内容关系各分项工程，是各分项工程具有共性的质量控制要素，因此，将其单独列章。本规范以黑体字标志的条文为强制性条文。本规范可进行局部修订，有关局部修订的信息和条文内容将刊登在有关杂志上。
本规范由建设部负责管理和对强制性条文的解释，由中国第三冶金建设公司负责具体内容解释。本规范在执行过程中，请各单位结合工程实践，认真总结经验，注意积累资料，随时将意见和建议反馈给中国第三冶金建设公司技术质量处（地址：辽宁省鞍山市立山区建工街4号邮编：114032：E-mail：syjszlc2003@163com；传真：0412-6312400），以供今后修改时参考。本规范主编单位、参编单位和主要起草人：主编单位：中国第一金建设公司鬼躯疼炖殖

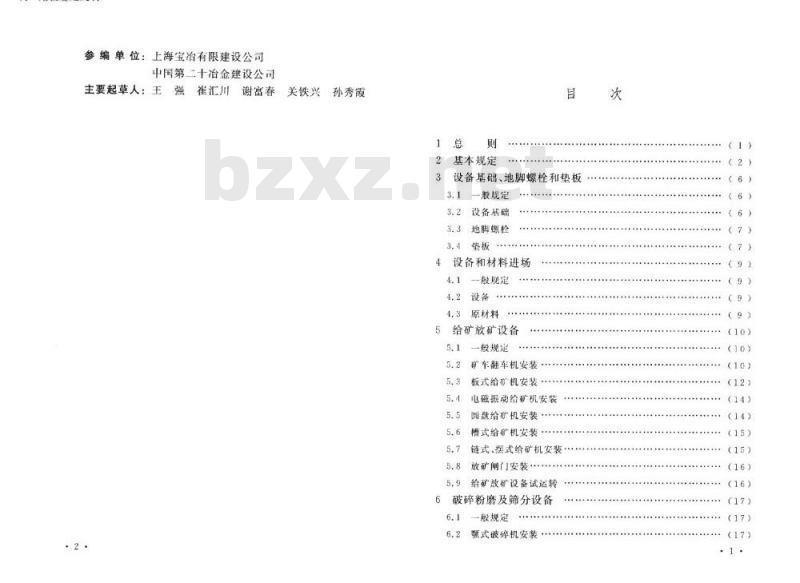

参编单位：上海宝冶有限建设公司中国第十冶金建设公司
主要起草人：王强崔汇川谢富春关铁兴孙秀霞
基本规定
设备基础、地脚螺栓和垫板
一般规定
设备基础
3.3地脚螺栓
设各和材料进场
-股规定
原材料
给矿放矿设备
般规定
矿车翻车机安装
板式给矿机安装
电磁振动给矿机安装
盘给矿机安装
精式给矿机安装
链式、摆式给矿机安装
放矿闸门安装
给矿放矿设备试运转
6破碎粉磨及筛分设备
般规定
甄式彼碎机安装
芊鬼帆癌绝烈鸭
旋回破碎机安装
维破碎机安装
磨矿机安装
振动筛安装
被碎粉会及筛分设备试运转
分级及选别设备
般规定
螺旋分级机安装
水力旋流器安装
细筛安装
筒式磁选机安装
转笼式磁选机安装
环式磁选机安装
磁力脱水槽安装
浮选机安装
跳达机安装
据床安装
离心选矿机安装
重介质振动情安装
频旋选矿机安装
分级及选别设备试运转
8脱水设备
般规定
中心传动式浓缩机安装
周边传动式浓缩机安装
浓缩机给矿楷架安装
简量内德式真空过滤机安装
8.6外滤式真空过滤机安装
脱水设各试运转
附录A
选矿机械设备工程安装分项上程质量验收记录表
附录B：
选矿机械设备工程安装分部工程质量验收记录表
选矿机械设备工程质量验收记录表附录C
附录D选矿机械设备无负荷试运转记录表附录E单位工程观感质量验收记录表本规范用词说明
附：条文说明
鬼骤癌处鹃
1.0.1为厂加强选矿机械设备工程安装的质量管理，统选矿机械设备工程安装的验收，保证工程质量，制定本规范，1.0.2本规范适用于给矿放矿、破碎粉增及筛分、分级及选别、脱水机械设备工程安装的质量验收。1.0.3选矿机械设备工程安装施T.中采用的工程技术文件、承包合同对安装质量的要求不得低于本规范的规定。1.0.4选矿机械设备工程安装的质量验收除应执行本规范的规定外，尚应符合国家现行有关标准的规定。、鬼瓣癌绝鹅
2基本规定
2.0.1选矿机械设备工程安装施工单位应具备相应的工程施工资质，施工现场应有相应的施工技术标准，应有健全的质量管理体系、质量控制及检验制度，应有经项月技术负责人审批的施工组织设计、施工方案、作业设计等技术文件。2.0.2施工图纸修改必须有设计单位的设计变更通知书或技术核定签证，
2.0.3选矿机械设备工程安装质量检查和验收·必须使用经计量检定、校准合格的计量器具。
2.0.4选矿机械设备工程安装中从事施焊的焊工必须经考试合格并取得合格证书，在其考试合格项目及其认可范围内施焊。2.0.5选矿机械设备工程安装应按规定的程序进行，相关各专业工种之间应交接检验·形成记录；木专业各工序应按施上技术标准进行质量控制，每道工序完成后，应进行检查，形成记录。上道工序未经检验认可，不得进行下道工序施工。2.0.6选矿机械设备工程安装中设备的二次灌浆及其他隐蔽工程，在隐蔽前应由施上单位通知有关单位进行验收，并应形成验收文件。
2.0.7选矿机械设备工程安装的质量验收应在施工单位自检基础上，按照分项工程、分部工程、单位工程进行。分部工程及分项工程划分宜按表2.0.7的规定。
表2.0.7选矿机械设备安装分部工程、分项工程划分序号
分部工程名称
给矿被矿设备安装
分项工程名称
矿车翻车机、板式给扩机安装，电磁振动给码机安装，圆盘式给护机安装，式给矿机安装，链式给停机安装·摄式给矿机、放矿闸门发装等序号
分部工程名称
破碎、粉磨及筛分设备安装
分级、选设备安装
浓、过滤设备安装
续表2.0.7
分项工程名称
颗式破萨机安装，旋同碳碎机安装，催鼓染机安装，册矿机安装，报动筛安装等螺能分级机安装、水力旋流器安装，细筛、筒式磁选机安装，转笼式继进机安装，环式感选机发装·感力脱水槽、浮选机、跳汰机、摇床、离心选创机，重介质据动相、螺旋选矿机安装等中心传动式浓缩机安装，周边传动式液缩机阅周轨造、中心转盘座安装、浓缩机架、传动机构组装，浓缩机给矿槽架安装，简型内滤式真空过滤机、外站式真空过端机安装等分项工程的质量验收，应符合下列规定：主控项目检验必须符合本规范质量标准要求：2一般项日检验结果应全部符合本规范的规定质量验收记录及质量合格证明文件应完整。3
分部工程质量验收，应符合下列规定：2.0.93
分部工程所含分项工程质量均应验收合格：1
质量控制资料应完整；
设备单体无负荷试运转应合格
2.0.10单位工程质量验收，应符合下列规定：单位工程所含的分部工程质量均应验收合格；质量控制资料应完整：
3设备无负荷联动试运转应合格：4观感质量验收应合格
2.0.11单位工程观感质量检查项目，应符合下列要求：1连接螺栓：螺母与垫圈按设计配置齐全，紧固后螺栓应露出螺母或与螺母齐平，外露螺纹无损伤，螺栓拧人方向除构造原因外应一致；
2密封状况：无明显漏油、漏水、涌气：3管道敷设：布置合理，排列整齐；3
鬼绝殖
隔声与绝热材料敷设：层厚均匀·绑扎牢固，表面较平整：4
5油漆涂刷：涂层均包，绑扎牢固，表面较平整：走台、梯子、栏杆：固定牢固，无明显外观缺陷；7焊缝：焊波较均勾·焊渣和飞薇物基本清理1净：8切口：切口处无熔渣；
成品保护：设备无缺损，裸露加工面保护良好：9
10文明施工：施工现场管理有序，设备周围无施工杂物。以上各项随机抽查应不少于10处。2.0.12选矿机械设备工程安装质量验收记录，应符合下列规定：分项工程质量验收记录应按本规范附录A进行：1
2分部工程质量验收记录应按本规范附录B进行：3单位工程质量验收记录应按本规范附录C进行：4设备无负荷试运转记录应按本规范附求D进行。2.0.13工程质量不符合要求，必须及时处理或返T.并重新进行验收。
2.0.14工程质量不符合要求，且经处理或返工仍不能满足安全使用要求的工程严禁验收。
2.0.15选矿机械设备安装T程质量验收应按下列程序组织进行。
1分项工程应出监理工程师（建设单位项日技术负责人）组织施工单位项日专业技术负责人（工长）、质检员等进行验收：2分部工程应由总监理工程师（建设单位项月负责人）组织施工单位项目负责人和技术、质量负责人等进行验收：3单位工程完工后，施工单位应自行组织有关人员进行检查评定，并向建设单位提交工程验收报告：4建设单位收到工程验收报告后，应由建设单位（项目）负责人组织施工（含分包单位）、设计、监理等单位（项目）负责人进行单位工程验收
5单位工程有分包单位施工时，总包单位应对工程质量全面4.
负责，分包单位应按本规范规定的程序对所承包的上程项目检查评定，总包单位派人参加。分包工程完成后，应将工程有关资料交总包单位。
芊鬼骤瑞炖鹃
3设备基础、地脚螺栓和垫板
3.1一般规定
3.1.1本章适用丁选矿机械设备基础及地脚螺栓和垫板安装质量的验收。
3.1.2设备安装前必须进行基础的检查验收，术经验收合格的基确，不得进行设备安装。
3.1.3选码机械主体设备基础应做沉降观测，并形成记录。3.2设备基础
I主控项目
3.2.1设备基础强度必须符合设计技术文件要求。检查数量：全数检查。
检验方法：检查基础交接资料。3.2.2：设备就位前，应按施工图并依据测量控制网绘制中心标板及标高基准点布置图，按布置图设置中心标板及标高基准点·并测量投点。主体设备和连续生产线应理设水久中心标板和标高基准点。
检查数量：全数检查。
检验方法：检查测量成果单、观察检查。Ⅱ一般项目
3.2.3设备基础轴线位置、标高、尺寸和地脚螺栓位置应符合设计文件的要求和现行国家标准机械设备安装工程施工及验收通用规范》GB50231的规定。
检查数量：全数检查。
检验方法：检查复查记录。
3.2.4设各基础表面和地脚螺栓预留孔中的油污、碎石、泥土、积水等均应清除干净：预理地脚螺栓的螺纹和螺母应保护完好。检查数量：全数检。
检验方法：观察检查。
3.3地脚栓
1主控项目
3.3.1地脚螺栓的规格和紧固必须符合设计文件的要求。检查数量：抽查20%，且不少丁4个。检验方法：检查质量合格证明文件、尺量，检查紧固记录，锤击螺丹检查。
一般项目
3.3.2地脚螺栓上的油污和氧化皮等应清除干净，螺纹部分应涂适量油脂：
检查数量：全数检查。
检验方法：观察检查。
3.3.3预留孔地脚螺栓应安设垂直，任部分离孔壁的距离应大于15mm，且不应碰孔底。
检查数量：全数检查。
检验方法：观察检查。
3.4垫板
工主控项目
3.4.1座浆法设置垫板，座浆混凝土48h的强度应达到基础混凝土的设计强度
检查数量：逐批检查。
检验方法：检查座浆试块强度试验报告。Ⅱ段项目
3.4.2设备垫板的设置应符合设计文件的要求和现行国家标准.7.
鬼骤炖
《机械设备安装工程施工及验收通用规范》GB50231的规定。检查数量：抽查20%。
检验方法：观察检在、尺量、寒尺检查、轻击垫板3.4.3研磨法放置垫板的混凝土基础表面应消平，混凝土表面与垫板的接触点应分布均勾。
检查数量：抽查20%。
检验方法：观察检查。
4设备和材料进场
4.1一般规定
4.1.1本章适用于选矿机械设备工程安装设备和材料的进场验收。4.1.2设备搬运和吊装时，吊装点应在设备或包装箱的标识位置，应有保护措施，不应因搬运和吊装而造成设备损伤4.1.3设备安装前，应进行开箱检查，形成检验记录·设备开箱后应注意保护，并应及时进行安装4.1.4原材料进人现场，应按规格堆放整齐，并有防损伤措施。4.2设备
主控项目
4.2.1设备的型号、规格、质量、数量必须符合设计文件的要求检套数量：全数检查：
检验方法：观察检查，检查设备质量合格证明文件。4.3原材料
主控项
4.3.1原材料、标准件等其型号、规格、质量、数量、性能应符合设计文件和国家现行标准的要求，进场时应进行验收，并形成验收记录。
检查数量：质量合格证明文件全数检查。实物抽套1%，不少于5件。设计文件或有关国家标准有复验要求的，应按规定进行复验。
检验方法：检查质量合格证明文件、复验报告及验收记录，外观检查或实测。
芊鬼飘疼蛇处
给矿放矿设备
5.1一般规定
5.1.1本章适用于给矿放矿机械设备安装质量验收。5.2矿车翻车机安装
一般项目
5.2.1扩车翻车机安装的允许偏差应符合表5.2.1的规定，检查数量：全数检查。
检验方法：见表5.2.1。
表5.2.1矿车翻车机安装的允许偏差项次
间转体
织向间中心线
横向中心线
横向水平度
传动托辑与文持辑水平度
传动托标产
传动托银、支持辑至中心线之
距离4,8(图52.1-1)
两端题动的两传动托据耐轴度
两支持辑同轴度
传动托辑与支持辑平行度
缩盘组装直径
允许编差
检验方法
抗线尺盘检资
拉线尺甘检售
水平仪检查
水平仪检查
本准仅或尺量检会
带线尺量枚代
拉线尺量价查
拉线尺量检查
量检查
民量检负
回转体
续表5.2.1
消盘端面平面度
组装后国转体长度工
阿端盘平行度
两端盘径向相对差E和E
（览图5.2.12
软道顶面至同转中心用离
轨道预面至上掉铁距离
零位时定位销两面闻源差、6
（5.2.1-3)
联轴器同熟度应符合GB50231的规定6/
充许偏差
图5.2.1-1矿车翻车机安装示意图检验方法
平尺尺量检查
尺缺检查
尺量检会
尺量检查
拉数尺量检查
拉线尺量检查
尺望检查
塞尺检查
用塞尺或
百分表检查
1一回转体：2一上饮：3一轨航道：4-支持载：5底床：6-定位装置：7-传动托辑
