【国家标准(GB)】 道路施工与养护设备 稳定土拌和机 术语和商业规格

ICS 01. 040. 91;91. 220

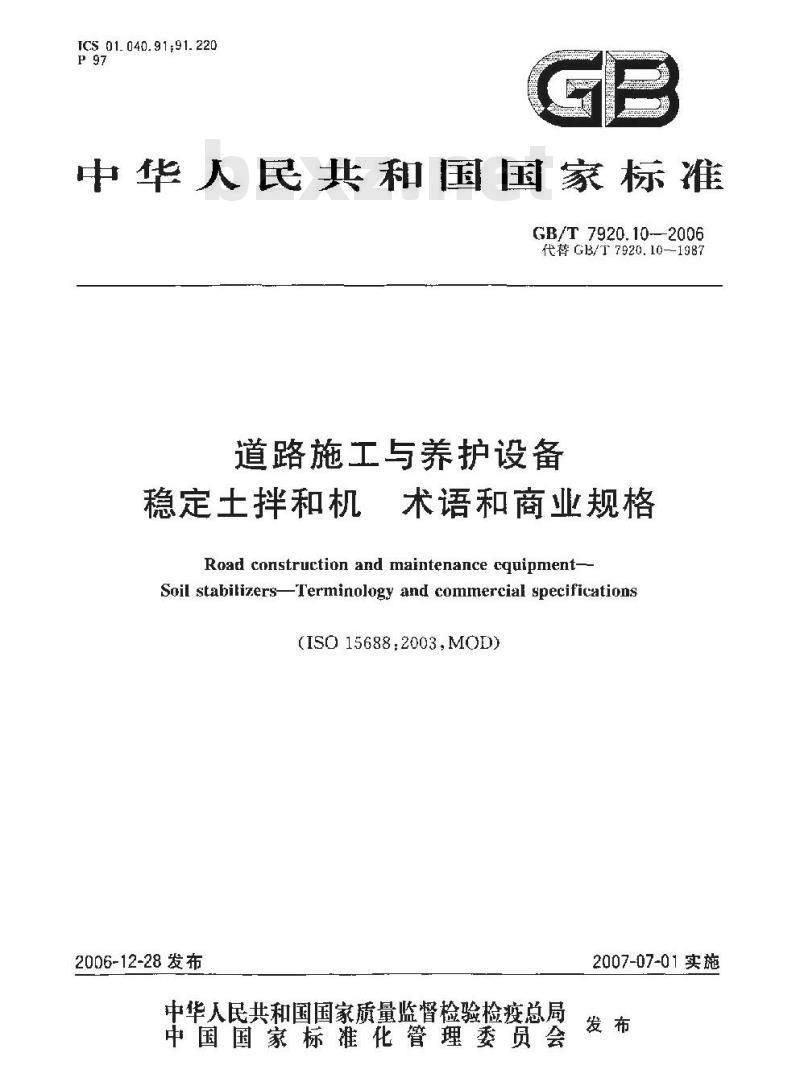

中华人民共和国国家标准
GB/T 7920.10--2006
代GB/T7920.10--1987
道路施工与养护设备
稳定土拌和机
术语和商业规格
Road construction and maintenance cquipment-Soil stabilizers-Terminology and commercial specifications(ISO 15688:2003,MOD)
2006-12-28发布
中华人民共和国国家质量监督检验检疫总局中国国家标淮花管理委员会
2007-07-01实施
版）。
GB/T 7920.10—2006

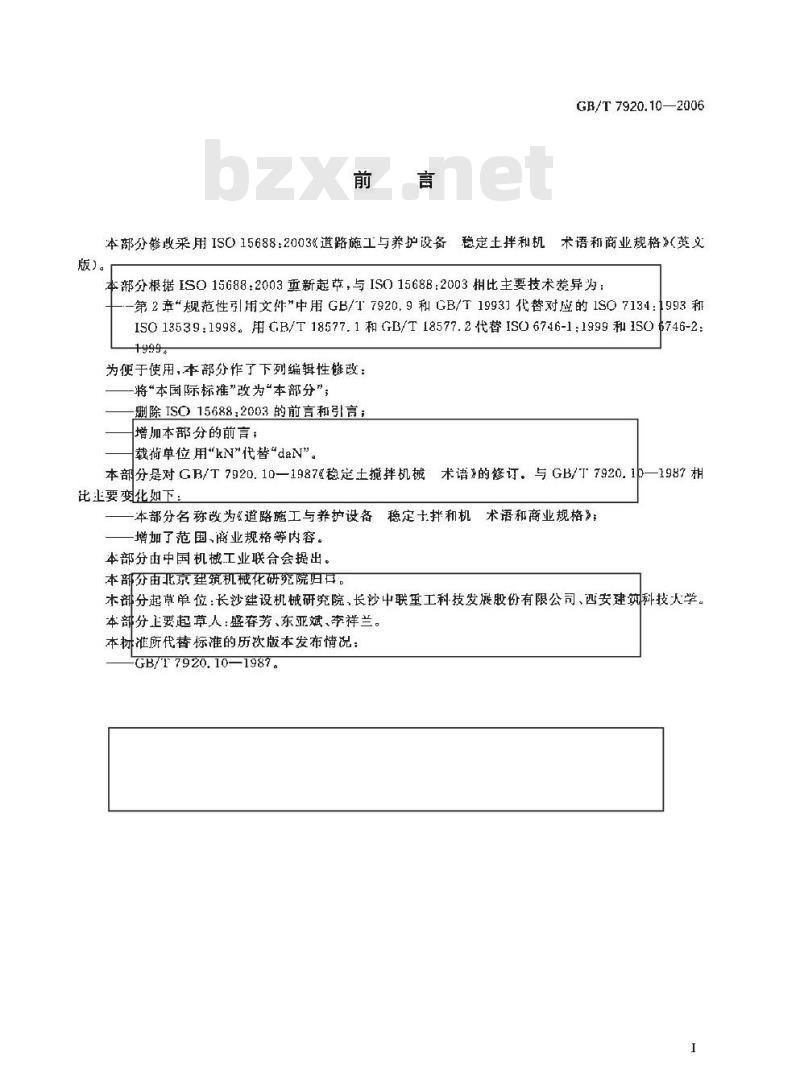

本部分修政采用ISO15688：2003《道路施工与养护设备稳定上拌和机术语和商业规格》（英文本部分根据ISO15688：2003重新起草，与IS015688：2003捐比主要技术差异为：第2章\规范性引用文件\中用GB/T7920,9和GB/T19931化替对应的1SO7134：1993和I5O13539：1998。用GB/T18577.1和GB/T18577.2代替ISO6746-1：19991SO6746-2:为便于使用,本部分作了下列编辑性修改：将“本国际标准”改为“本部分”；删除ISO15688：2003的前言和引言：增加本部分的前言
载荷单位用\kN\代替“daN”。本部分是对GB/T7920.10—1987《稳定土搅拌机械术语》的修订，与GB/T7920.1P比主要变化如下：
本部分名称改为《道路施工与养护设备稳定士拌和机术语和商业规格》：增加了范围、商业规格等内容。本部分由中国机械工业联合会提出。本部分由北京建筑机械化研究院归口。1987
木部分起草单位：长沙建设机械研究院，长沙中联重工科技发展股份有限公司、四安建筑科技人学。本部分正要起草人：盛睿芳、东亚斌、李祥兰。本协准所代替标准的历次版本发布情况：GB/T 7920. 10—1987
1范围

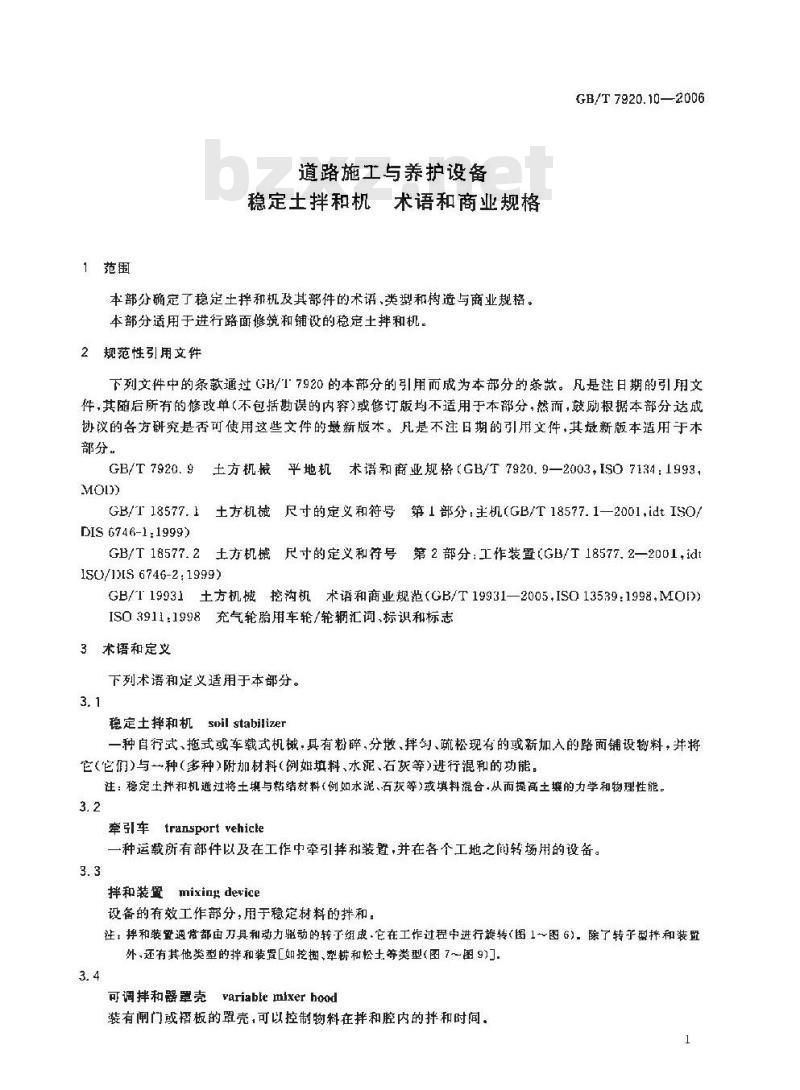

道路施工与养护设备
稳定士拌和机术语和商业规格
本部分确定了稳定土拌和机及其部件的术语、类型和构造与商业规格。本部分适用于进行路面修筑和铺设的稳定土拌和机。2规范性引用文件
GB/T7920.10—2006
下列文件中的条款通过GH/T'7920的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
9土方机械平地机术语和商业规格（GB/T7920.9—2003，ISO7134：1993，GB/T 7920. 9
GB/T18577.1土方机械尺寸的定义和符号第1部分，主机(GB/T18577.1—2001,idtISO/DIS 6746-1:1999)
GB/T18577.2土方机械尺寸的定义和符号第2部分：工作装置（GB/T18577.2—200I，idt1SO/1)[S 6746-2: 1999)
GB/T19931土方机械挖沟机术语和商业规范(GB/T19931—2005.IS013539：1998.MO))IS03911:1998充气轮胎用车轮/轮辋汇词、标识和标志3术语和定义
下列术语和定义适用于本部分。3.1
稳定土拌和机soil stabilizer
一种自行式、拖式或车载式机械.具有粉碎，分、拌勾、蔬松现有的或新加入的路面铺设物料，并将它(它们)与一种(多种)附加材料(例妇料、水泥、石灰等)进行混和的功能。注：稳定土拌和机通过将土填与粘结材料（例如水泥、石灰等)或填料混合·从而提高土壤的力学和物理性能。3.2
牵引车transport vehicle
一种运载所有部件以及在工作中牵引拌和装置，并在各个工地之闻转场用的设备。3.3
拌和装置mixing device
设备的有效工作部分，用于稳定材料的拌和。注，择和装置通常都由刀具利动力驱动的转了组成，它在工作过程中进行旋转（图1图6).除了转于型拌和装置外、还有其他类型的拌和装置[如挖捆、型耕和松土等类型(图 7～图 9)]3. 4
可调拌和器罩壳
variable mixer hood
装有闸门或褶板的罩壳，可以控制物料在拌和腔内的拌和时间。1
GB/T 7920.1G-2006
阅定拌和器翠瓷fixedimikerhoe不帮阅门或裙板的頭壳，物料在摔和腔内的拌和时间不可遏。4稳定士拌和机的类型和构造
4.1类型
狼据拌和装舞的不写，稳定上拌和机可分为以下三种类型：a）混合型：使用旋转刀具切判、粉碎，以使将物料收袋到举和腔内（图1~图乡），转子的施转轴线可以是水平的饱可默是垂直断：）磁碎型：使用其有往复滋动的专用了具进行举和（挖据装置，图；e）犁耕型：使用盘形刀具（盘形翠，图8)或叉齿（松土器，图9）打碎物料，4.2构造
稳定拌秘机的构造既由拌和装置相难于牵引车轴线的位罩所决定，又由机器所配备的工作装片类型租布界方式所决定。
拌和装置的位翼
中量式，拌和装置最拔在两轴之间（阁1和团2)后置式:拌和装罩起挂在两个轴的后面（图3～图9)。张王作装羟类职和布轻式
一工作装置固定在轴线水平的旋转鼓上(1-图5图10图14):工作装置周定在轴线垂真的旋转盘上（图6)：工作装盘是挖涵装置的形式图7和图11)作装格型装教的形式窗私
工作装资的整动原理
上作装置的驱动方式如下：
工作装罩的骗动，由其所安装在的可移动设提供：工作装境楚由事在地面上被牵引施产生运动：----工作装理被单独驱动，例如通过机裁的或液医的放式。5商业撬格
下面所措述的尺寸和质盘特性，不适用于基于平地机种挖沟机的稳定生拌和机。对于这些最备，应G13/T7920.9.GB/T18577.1.GB/T18577.2和GB/T19931给出说明。5民寸特快
5.2.1运输尺寸(总体）
应说明下列尺寸：
长度,mm
究度,mm。
离度：
一不带司机室，mm；
..---势司机室，m
5.2.2工作状态下的总体尺寸变因16）应说明下列尺寸：
--长度 L+mm。
宽度W,mm.
一高度：

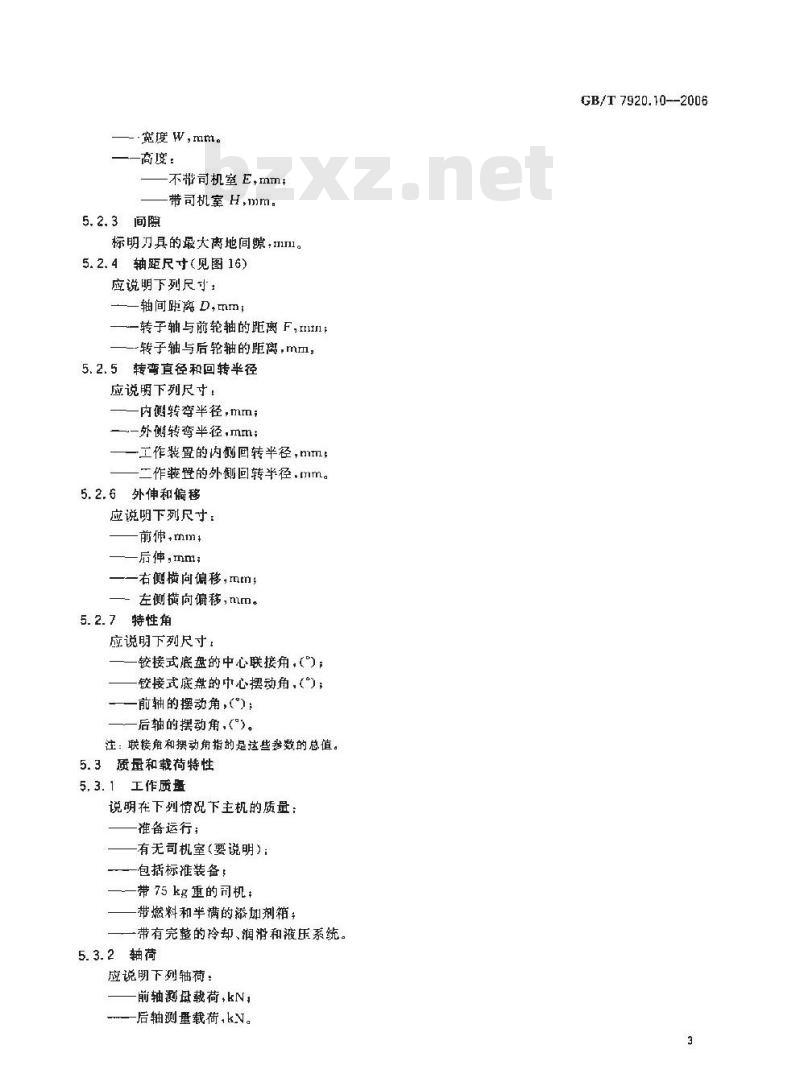

不带司机室E，mmt
带司机室H，mm。
5.2.3间隙
标明刀具的最大离地间源，1。
5.2.4轴距尺寸（见图16）
应说明下列尺寸：
轴间距离D,mm;
一转子轴与前轮轴的距离F,tn
一-转子轴与后轮轴的距离,mm;
5.2.5转弯直径和回转半径
应说明下列尺寸，
内侧转弯半径，mm;
一一外侧转弯半径，mm；
工作装置的内侧回转半径，mm;
二作装置的外侧回转半径,tmm。5.2.6外伸和偏移免费标准下载网bzxz
应说明下列尺寸：
前伸+mm
后伸，mm;
右侧横向偏移，mm；
左侧横向偏移,mm。
5.2.7特性角
应说明下列尺寸
较接式底盘的中心联接角，（\）：铰接式底盘的中心摆动角，（\）;—一前轴的摆动角，\）
一后轴的摆动角，（\)。
注：联接角和摆动角指的是这些参数的总值。5.3质量和载荷特性
5. 3. 1 工作质量
说明在下列情况下主机的质量：准备运行；
有无司机室（要说明）：
包括标准装备：
一带75kg重的司机：
带燃料和半满的添加剂箱；
一带有完整的冷却、润滑和液压系统。5.3.2轴荷
应说明下列轴荷：
前轴测盘载荷，kN，
一后轴测量载荷,kN。
GB/T 7920.10--2006
GB/T7920.10—2006
其他质量
标明压重质量，kg.
发动机特征
应说明下列特征：
制造商和型号1
-功率(标准的),kW：
一冷却形式，
一排气适应性（标准的）。
车轮或履带的特征及形式
应说明下列特征：
a）轮式稳定土拌和机
-前轮尺寸（参瓶53911:1998）。一后轮尺寸（参1$03911：1998）。车轮数甘：
一前轮：
后轮。
驱动轮数目：
前面；
后面。
冠带式稳定土和机：
恩带嫩目。
—支重轮数目：
前面；
一后面。
驱动链轮数租：
前面：
一后面。
6牵引传动系统特征
应说明下列特征：
传动形式：
液压式；
一机械式：
液压-机秘式1
电动式。
5.7工作速度和行驶速度
应说明下列特征：
速接挡位数：
——前进；
—后退。
工作速度的范围，m/min。
-—最大行驶速度,km/h。
3转向特征
应说明下列待征：
转向轮：
前轮转向；
后轮转向：
前后轮转向；
一原地转向；
舞行转向：
铰接式底盘。
5.9拌和装置的特性
5.9.1具有水平轴线拌和装置的稳定土拌和机5.9.1.1外形尺寸
应说明下列尺寸：
拌和腔的总宽度Wc，（图16)mul。拌和腔的总直径，Im。
.转子的拌和宽度，mm。
转子刀尖端的直径,mm。
套管联接片式刀具（图14)：
一刀其的总宽度，mm
一--刀具的总长度,mm。
5.9.1.2刀具的类型
应说明下列特征：
镐（图10）；
铲（图11)
锤（图12）；
-L形刀其（图13)；
一套管联接片式(图 14);
一其他。
5. 9. 1, 3刀具在转子上的排列应说明：
-螺旋式：
一直线式：
一节距，mm。
5.9.1.4刃具连接方式
应说明：
-楔彤键连接，
一螺纹连接：
一锥形销连接；
一弹贷套简连接。
5.9. 1. 5 刀具支架
应说明：
刀具支架类型：
单刀支架：
多刃支架。
一刀具支架连接；
GB/T 7920.10--2006
GB/T 7920.10-2006
焊接；
一螺纹连接。
5.9.1.6转于驱动、旋转方向和速度应说明：
转子驱动形式：
———机械式：
液压式。
旋转方向：
-与行走方向相反：
一与行走方向相同，
一两个方向。
转子驱动速度：
转子的最大/最小转速，r/min；刀实最大/最小的绒度m/min
5. 9. 1. P
转子的侧位移
应说明：
总偏量，mm：
从中心位置问左的偏通，mm
以中心位置向右的偏，mm。
5.9.1.8拌和深度
应说明：
-最大拌和深度，mm；
-对应于物料密度的限制,mm。
倾斜角
应说明：
在正常拌和能力下允许的最大倾斜角，（\)。5.9.2具有垂直轴线拌和装翼的稳定土拌和机应说明：
最大拌和宽度,mn。
5.9.2. 1 拌和深度
应说明：
最大拌和探度，mm。
5.9.2.2转子
应说明：
转子数目。
-转子刀尖端的真径，rmm。
转子驱动的挡位数。
-转子转速，r/min。
—驱动形式：
一机械式，
一获压式，
5. 9. 2. 3 刀片
应说明：
一每一个转子上刀片的数目；
刀片类型：直的、斜的铵接的。5. 9.2. 4 挖掘装置
应说明：
挖掘深度，mm；
挖挪宽度，mm；
装置质量，kgi
铲的数月；
铲的连接方式；
所需功率，kw。
5. 9.2.5犁耕装置
应说明：
犁耕深度，mm。
犁耕宽度，mm
盘形犁或叉齿的数目。
盘形犁或叉齿之间的距离，mm。盘形犁或叉齿的接触角调整范围，（）。盘形的直径或叉齿的尺寸，mm。盘彤型的厚度，。
装置质量：
没有压重，kgt
有压重,k.
-每一个盘形犁的乎均载荷，kN。一盘形犁类型：
光滑型；
锯齿型。
\所篇的最小功率,kw。
盘形犁驱动轴尺寸，mm。
5.10装备
5.10.1添加剂系统
5.10.1.1添加剂系统的一般数据应说明：
添加剂的输送方式：
通过机械菜；
通过单独的泵；
一其他（重力、压力等）。
5.10.1.2添加剂加入的位置
应说明：
-在拌和腔的内部；
一在拌和腔的外。
5.10.1.3流量调节方式
应说明：
通过装置的运动速度自动调节；一通过控制阀或泵的速度手动调节。GB/T 7920.10—2006
GB/T 7920.10---2006
5. 10. 1. 4 参数的显示
应说明：
最大/最小流量，L/min;
最大/最小压力，MPa；
最高/最低工作温度，℃。
5. 10. 1. 5 泵的特性
应说明：
型号：
最大/最小流量，L/min；
位置：
驱动形式。
5. 10. 1. 6添加剂的供给方式
应说明：
是否丛装在桃器工的添加剂箱上供给！是否从独立于机器的添加剂箱中供给；添加剂箱的容盘，m。
所使用的添加剂
5. 10. 17
应说期
一添加剂的类型；
最大/最小工作黏度+c.St：
—-温度范围,℃。
5.10.1.8机器停转时添加剂输送的控制应说明：
手动：
自动。
5.10.1.9添加剂输送的功能特性应说明：
通过斜担或宽度，mm
宽度设定的范围或固定值.mm
每段觉度的变化（每段长度的变化），nm喷嘴（数目）
两个喷嘴之间的距离，mm，
瞻或喷口的流量L/min
工作深度的测量系统
应说明：
工作方式（超声波、机械等）。参照平面（地面、机器的部件，激光等）。深度的读取：
-——在司机室内;
一在司机室外。
深度记录。
控制方式：
—手动；
自动。
5.10.3拌和腔门
应说明：
一一闸门在拌利腔中的位置(前面、后面,前后都有)。一闸门类型：
一刚性：
-弹性。
-闸门调节方式：
手动式；
-机械式，
羧压式。
尺寸特性：
开启位置的宽度：
前面，an
-一后面，mm。
开启位置相对于地面的高度（图15)，mm。5.10.4刀具的赖莅控制系统
应说明：
载荷能否通过以下方式减小：
通过前进速度的逐断减小，
逆自动控制和转子旋转速度的调整；追过手动或自动提升工作装逆。转子驱动系统的冲击载荷保护装置是否为以下形式：h)
借助可替换的安企销；
扭矩限制装置。
5.10.5驱动辅助系统
应说明：
一系统的形式：
仪表盘的显示信息。
带水平转子的中置式稳定土拌和机图1
GB/T 7920.10—2006
GB/T 7920.10—2006
平地机带水平转子的中置式稳定土拌和机图3带水平转子的后置式稳定土拌和机图4
履带式带水平转子的后置式稳定土拌和机
