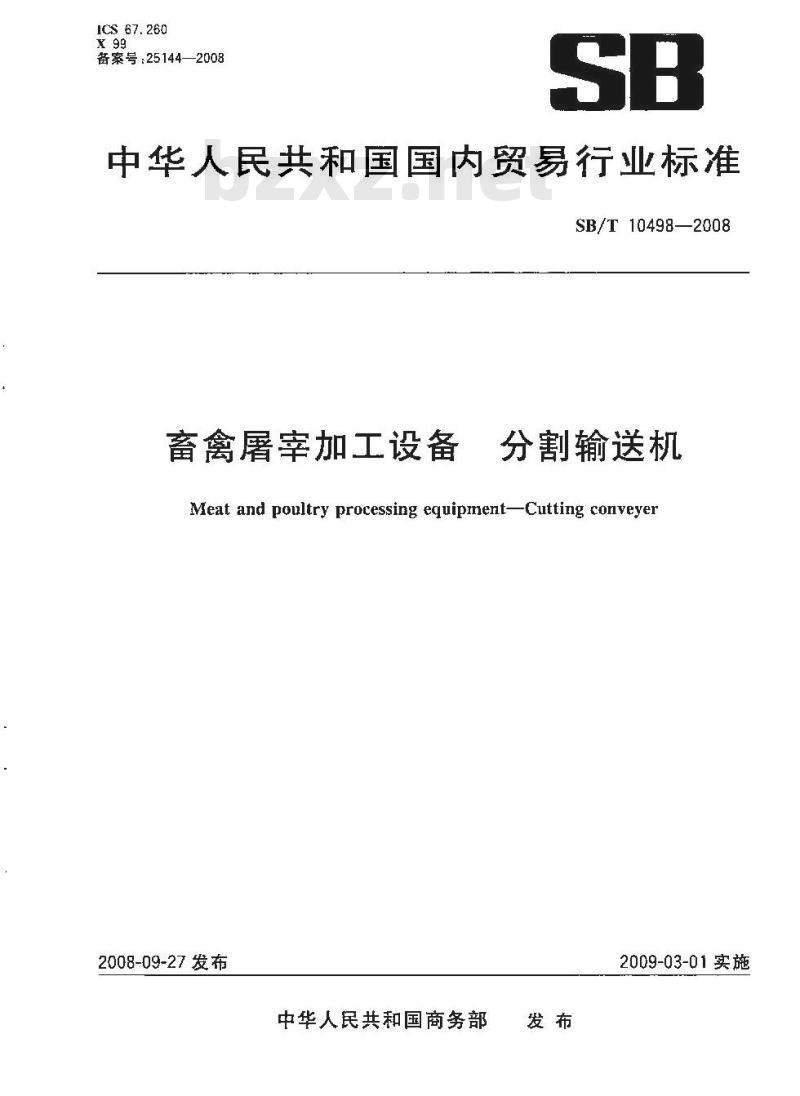

【商业行业标准(SB)】 畜禽屠宰加工设备 分割输送机

ICS 67.260
备案索号：25144—2008
中华人民共和国国内贸易行业标准SB/T 10498—2008
畜禽屠室加工设备
分割输送机
Meat and poultry processing equipment-Cutting conveyer2008-09-27发布Www.bzxZ.net
中华人民共和国商务部
2009-03-01实施

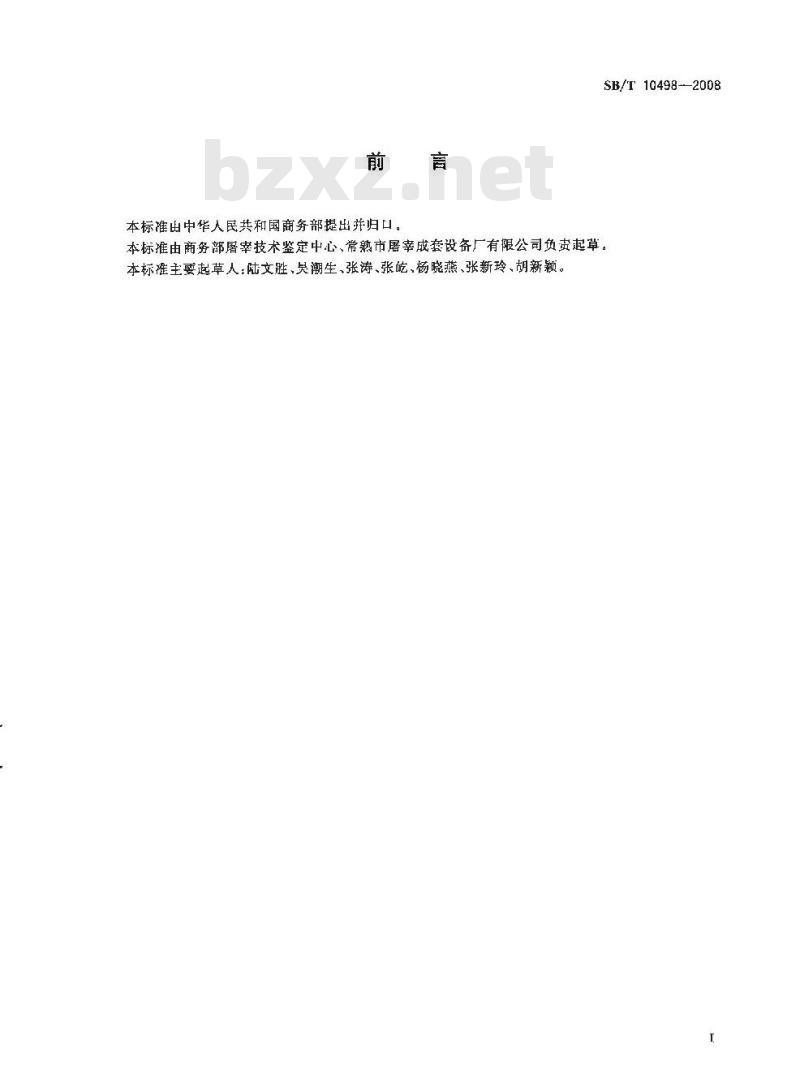

本标准出中华人民共和国商务部提出并归口。SB/T10498--2008
本标准由商务部屠宰技术鉴定中心、常熟市屠宰成套设备厂有限公司负资起草。本标主要起草人：陆文胜、吴潮生、张涛、张屹、杨晓燕、张新玲、胡新颖。1范围
畜禽屠宰加工设备分割输送机
SB/T10498—2008
本标准规定了片猪肉分割加工设备中各种输送机产品的型式、基本参数、技术要求、试验方法、检验规则、标志、包装、运输与贮存的要求。本标准适用于屠宰企业进行片猪肉分割加工中，对厕体分割部位肉自动化输送的专用设备。2规范性引用文性
下列文件中的条款道过本标推的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标推，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本，凡是不注日期的引用文件，其最新版本适用于本标谁。SB/T10456畜含屠率加工设备通用技术条件3术语和定义
下列术语和定义适用于本标推。3.1
工作高度operationalheight
输送机的工作面与地面的垂直距离。3.2
线速度linear yelocity
输送水平(切向)速度。
层间距interlayer spacing
多层输送机中输送平面之间的垂直距离。4型式及基本参数
4. 1型式
分割输送机按照结构可分为单层，双层、兰层，根据需要可设计斜坡，弯道。4.2基本参数
4.2.1单层输送机
基本参数见表 1。
表1单层输送机基本参数
工作面觉
线速度
4.2.2双层输送机
m/rrin
基本参数见表2。
500/600/800/1300
工作高度
0. 55 ~~2. 2
SB/T 10498—2008
工作面宽
线连度
4.2.3三层输送机
基本参数见表3。
工作面宽
线速度
4. 2. 4斜坡、弯道
基本参数见表4。
工作面宽
表2双层输送机基本参数
500/600
工作高度
三层输送机基本参数
500/600
工作高度
表 4 斜坡、弯道基本参数
500/600
工作高度
800,1650/370850
0. 55~2. 2
330.800,1 400
狼据实际需求
4.3分割工作台
分制工作台是配合分割输送机进行分割操作的。其高度-般取800mm~900mm，与分剩输送机输送原料肉层等高。
5技术要求
应参照SB/T10456—2008的规定和要求。带式输送机打滑率≤3%；输送机中心线的跑偏应不大于士2mm。6试验方法
参照SB/T10456
附如模拟重物和水，达到设计能力，在主动滚桶和带之间固定记号，观察记号错位距离；持续运行观察跑偏情况。
7检验规则
应参照SB/T10456的规定和要求。8标志、包装、运输与贮存
应参照SB/T10456的规定和要求。2
