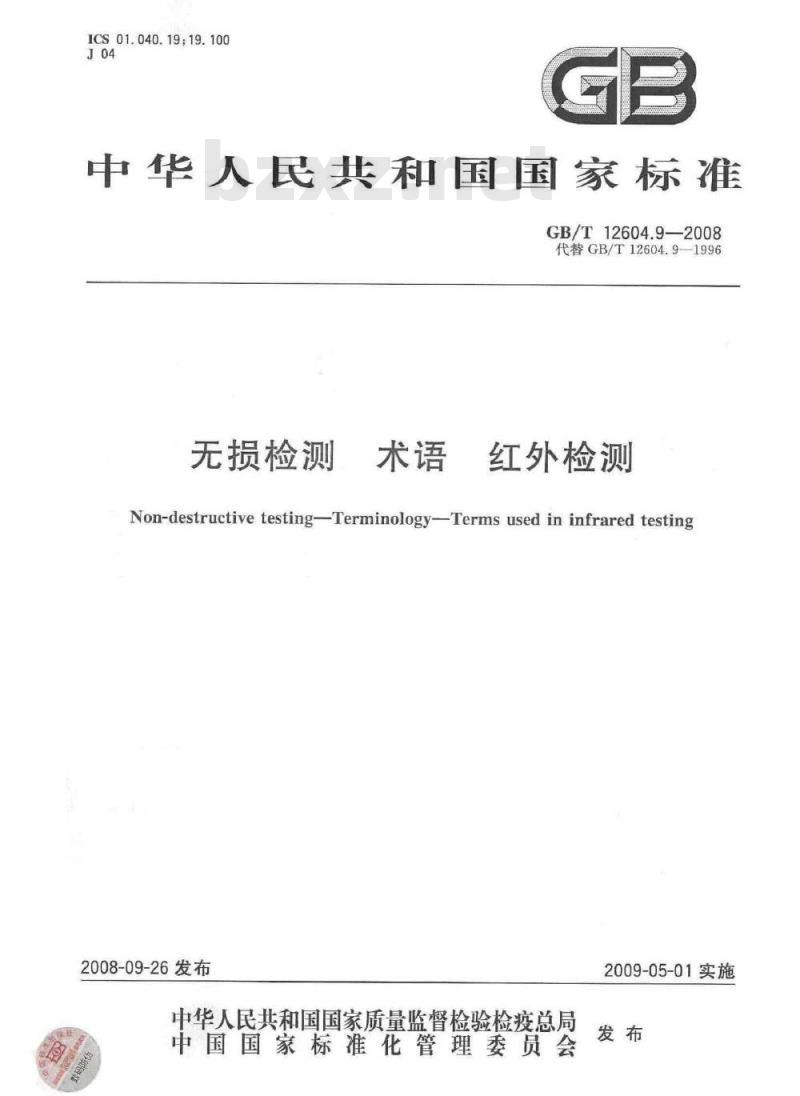

中华人民共和国国家标准
GB/T12604.9—2008
代替GB/T12604.9—1996
无损检测
红外检测
Non-destructive testing-Terminology-Terms used in infrared testing2008-09-26发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2009-05-01实施

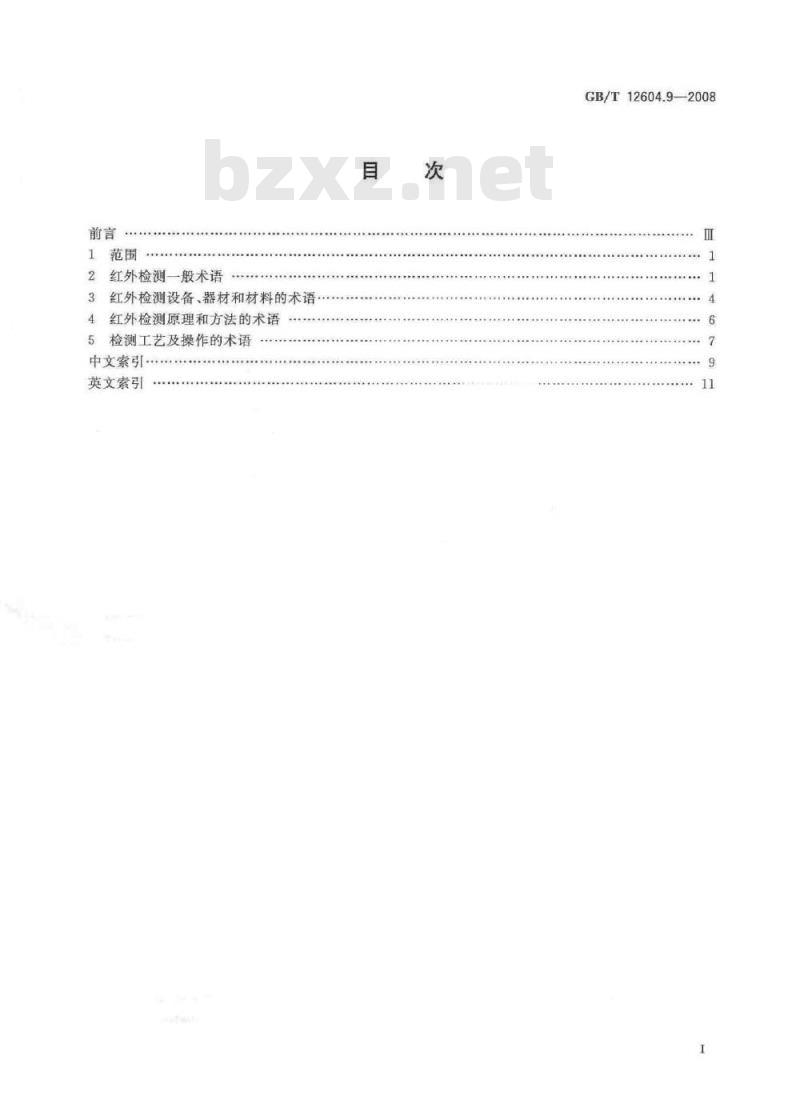

红外检测一般术语
红外检测设备、器材和材料的术语3
红外检测原理和方法的术语
检测工艺及操作的术语
中文索引
英文索引
GB/T12604.9-—2008
GB/T12604《无损检测
GB/T12604.1
GB/T12604.2
GB/T12604.3
GB/T12604.4
GB/T12604.5
GB/T12604.6
GB/T12604.7
GB/T12604.8
术语》分为九个部分：
无损检测
无损检测
无损检测
无损检测
无损检测
无损检测
无损检测
无损检测
无损检测
GB/T12604.9
本部分为GB/T12604的第9部分。超声检测；
射线照相检测；
渗透检测；
声发射检测；
磁粉检测；
涡流检测；
泄漏检测；
中子检测；
红外检测。
本部分代替GB/T12604.9—1996《无损检测术语红外检测》。本部分与GB/T12604.9—1996相比主要变化如下：修改了“红外检测一般术语”（1996年版的第2章，本版的第2章）；GB/T12604.9—2008
修改了“红外检测设备、器材和材料的术语”（1996年版的第3章；本版的第3章）；修改和增加了“红外检测原理和方法的术语”（1996年版的第4章；本版的第4章）；增加了“检测工艺及操作的术语”（见第4章）。本部分由全国无损检测标准化技术委员会（SAC/TC56）提出并归口。本部分起草单位：北京维泰凯信新技术有限公司、首都师范大学、中国航空工业第一集团公司北京航空材料研究院、上海材料研究所，北京航空航天大学、上海苏州美柯达探伤器材有限公司。本部分主要起草人：王迅、郭广平、陶宁、李艳红、冯立春、金万平、金宇飞、段玉霞。本部分所代替标准的历次版本发布情况为：GB/T12604.9—1996。
1范围
无损检测
红外检测
GB/T12604.9—2008
GB/T12604的本部分界定了红外检测术语，作为标准和一般使用的共同基础。本部分适用于红外检测标准的编写和应用，其他相关技术文件的编写也可参考使用。2红外检测一般术语
辐射能量radiant energy
以电磁波的形式发射、传递或接收的能量，单位为焦耳（J)。2.2
辐射通量radiantflux
辐射功率radiantpower
单位时间内的辐射能量，单位为瓦（W）。2.3
辐射出射度
辐出度
radiant existence
单位面积的离面辐射通量，单位为瓦每平方米（W/m），即：d
式中：
dA面元
dΦ面元dA的离面辐射通量。
注：一般来说，辐射出射度包括发射、透射和反射辐射通量。2.4
辐射亮度
radiance
单位投影面积在单位立体角内的离源辐射通量，单位为瓦每球面度平方米[W/（sr·m）]，如图1所示。
dAces8
图1辐射亮度示意图
GB/T12604.9—2008
式中：
da.dAcoso
d投影面积为dAcoso的源发射到立体角de内的辐射通量；?
一面积元dA的表面法线与观测方向之间的夹角。辐照度irradiance
投射到给定表面上单位面积的辐射通量，单位为瓦每平方米（W/m）。2.6
吸收率absorptance
吸收比
物体吸收的领射道人时到该物体表脂上的相时通量之比。2.7
反射比
从物体表面度
透射率trarance
透射比
透过物体的辐
发射率
与人射到该物体表面上的辐射通量之此。R
emissivi
在给定温度下，
黑体blackbody
个物体的氧射亮度与处于相同温度下黑体的相应辐射亮度之比。在给定温度下，能发射和吸收全部有效热辐射的理想的热辐射体，其发射率为1。2.11
灰体greybody
发射率不随辐射波长变化，其值大于0且小于1的热辐射体。2.12
选择性辐射体selectiveradiator发射率随辐射波长和/或温度变化的热辐射体。2.13
点源pointsource
线尺寸远小于其至观察点距离的源。注：点源的辐照度变化与距离的平方成反比。2
扩展源extended source
完全充满探测器视场的红外辐射源。注：辐照度与源至观察点的距高无关。实际上，所有非扩展源都被认为是点源。2.15
thermal diffusivity
热扩散率
热扩散系数
GB/T12604.92008
材料的热传导率与材料的密度和比热容乘积的比值，单位为平方米每秒（m/s）。2.16
红外辐射infraredradiation
通常是指波长从0.75um到1000um波段的电磁波。2.17
apparenttemperature
视在温度
表观温度
采用辐射测温法测量热辐射体时的温度示值。2.18
等效黑体辐射温度
blackbodyequivalenttemperature假定物体是一个具有发射率为1的理想黑体时，根据实测辐射亮度所确定的物体视在温度。2.19
红外热成像infraredthermal imaging将来自物体表面的红外辐射亮度的二维空间变化转变成以灰度或伪彩色显示的图像的过程。2.20
thermal resolution
热分辨力
红外传感装置能够测出的两个黑体之间的最小温度差。2.21
空间频率
spatial frequency
用等间隔、周期性图案表示的对细节的度量。在物体或图像平面内，可用周每毫米（cy/mm）或线对每毫米（lp/mm）等单位表示。在成像系统内，可用周每毫弧度（cy/mrad）或线对每毫弧度（lp/mrad）等单位表示。
视场fieldof view
系统成像的物空间范围，用圆锥或棱锥的形状和角度描述。例如，矩形视场用宽4×高3表示。2.23
瞬时视场
instantaneousfieldofview
光机扫描系统中，探测器单元所对应的物空间的立体角。2.24
5pixel fieldofview
像元视场
单个探测器单元所对应的物空间的立体角。2.25
objectplaneresolution
物平面分辨力
物平面内的可分辨尺度，等于系统的像元视场和该系统至物体距离的乘积。3
GB/T12604.9—2008
极限分辨力limitingresolution成像传感器能够分辨出的目标的最高空间频率。2.27
调制传递函数modulationtransferfunctionMTE
像面光强度分布函数与物面光强度分布函数的傅立叶变换之比的模量2.28
红外检测infrared testing
基于红外辐射原理，通过红外系统观察或记录被测物体红外辐射的一种检测方法。2.29
目标背景targetbackground
视场范围内被检测对象以外的部分。2.30
热波thermalwave
随时间周期变化的温度场。
3红外检测设备、器材和材料的术语3.1
红外检测系统infraredtestingsystem基于红外检测原理，能独立使用的无损检测系统。3.2
红外探测器
infrareddetector
将接收到的红外辐射能量转变为电信号的器件。3.3
红外探测装置infrared sensingdevice用于探测、显示、记录所接收到的物体热辐射信息的装置。3.4
热成像系统thermal imaging system红外成像系统infraredimagingsystem将来自物体的红外辐射亮度的分布转变成以灰度或伪彩色图像显示的系统。3.5
热像仪infraredcamera
红外热像仪
通过红外光学系统、红外探测器和信号处理系统，将物体红外辐射转换成可见图像的设备。3.6
working spectrum band
工作波段
通常按大气窗口分为短红外波段（0.7μm~3μm）、中红外波段（3μm~5μm）长红外波段（8μm14μm）三个使用波段。
焦平面阵列探测器focalplanearray置于光学系统像平面处的阵列探测器。4
行扫描器linescanner
沿被测物体进行单行扫描以提供该物体一维热分布图的装置。成像行扫描器imaging linescanner一种沿横向扫描、纵向移动以产生二维热像图的装置。3..10
辐射计radiometer
一种测量辐射能量的仪器。
黑体参考源blackbodyreferenceGB/T12604.9—2008
一种用于红外辐射测量或对红外装置进行标定的装置，其温度可调可控，红外发射率接近于1。3.12
温差黑体differentialblackbody差分黑体
种用于建立有效发射率为1.0，温度不同的两个并列的等温平面区的装置。3.13
最小可分辨温度差minimumresolvabletemperaturedifferenceMRTD
评价红外成像系统能力的一种指标，它通过观察者在显示屏上辨认周期性条形目标来度量。MRTD是标准测试板（长宽比为7：1的四条条纹）与其黑体背景之间的最小温度差：在此条件下，观察者能分辨出它是一个四条条纹图形（见图2）图2用于评价最小可分辨温度差的标准测试板的示意图3.14
最小可探测温度差minimumdetectabletemperaturedifferenceMDTD
同时考红外成像系统与观察者的一个温度差分辨能力的综合评价指标。测试要求观察者在限定时间内能从均匀温度的大背景中找出位置未知、温度不同的目标。注：给定目标尺寸时，MDTD是指观察者检出目标时，目标与其背景之间的最小温度差。标准目标是一个尺寸由观察角确定的圆，目标和背景两者都是等温黑体。5
GB/T12604.9—2008
噪声等效温度差noiseequivalenttemperaturedifferenceNETD
热成像系统或扫描器的信噪比为1时，黑体目标与其黑体背景之间的温度差。3.16
热激励装置thermalexcitingdevice在红外检测中，用于对被测物加热以激发被测物内部缺陷的可控制热激励系统，一般由加热装置、能源提供装置和控制装置及软件构成。常见的激励方式有闪光灯、超声、激光、热风、电流或其他形式3.17
脉冲热源pulsedheatsource
用于对被测物施加短时间、高能量热激励的装置。4红外检测原理和方法的术语
红外热像法infraredthermography采用红外热成像方法，显示被测物体表面辐射亮度的变化（实际温度或发射率引起的变化，或两者共同引起的变化)的方法。
被动式热像检测passivethermographictesting通过探测物体自身辐射亮度分布而进行检测的一种红外热像法。4.3
activethermographic testing
主动式热像检测
通过探测物体受激励后辐射亮度分布的变化而进行检测的一种红外热像法。4.4
same-side thermographic testing同侧检测
在主动式热像检测中，对被测物体的热激励和探测在被测物体的同一侧面进行。4.5
对面检测opposite-sidethermographictesting在主动式热像检测中，对被测物体的热激励和探测分别在被测物体检测表面相对的两个侧面进行。4.6
热波检测thermalwavetesting
利用已知变化温度场在媒介中的传输及其与媒介的相互作用规律，通过控制热激励并测量材料表面的温度场变化，获取材料均匀性信息以及其表面下的结构信息，而达到检测目的的一种红外热像法。4.7
脉冲热像法pulsedthermography利用脉冲热源激励进行检测的一种红外热像法。4.8
脉冲相位热像法pulsedphasethermography对脉冲热像法采集到的热图序列，采用傅里叶变换提取不同频率热波成分的幅值与相位信息，进行图像显示和分析的一种红外热像法。4.9
vibrothermography
振动热像法
用振动激励进行检测的一种红外热像法。6
超声热像法ultrasonicthremography利用超声波激励进行检测的一种红外热像法。4.11
锁相热像法lock-inthermography采用周期性激励和锁相原理对热图序列进行处理的一种红外热像法。4.12
阶梯热像法stepheatingthremography利用阶梯式热激励进行检测的一种红外热像法。4.13
背景辐射background
radiation
由红外传感装置接收到的，非被检测表面所发射的全部辐射。4.14
热图thermalmagehermog
将物空间的红外辐身亮度分布转换成灰度或伪彩色的图像。4.15
热图序列
thernal image seguence
有时序关系
一阶对数微分
组热图。
firstlogarithmiederivative
脉冲热激励前后温度差值的自然对数相对于时间自然对数的变化率。4.17
second order logarithmic derivative二阶对数微分
一阶对数微分于时间自然对数的变化率。4.18
温度-时间对数画线
logarithmic temperature-timeplotGB/T12604.9—2008
Y轴为脉冲热激励前后温度差值的自然对数Y轴也可为辐射亮度差值的直然对数），X轴为时间自然对数的曲线。一是闪光灯触发时刻。N
顿频framerate
采集两顿热图的时间间隔的倒数，单位为顿/秒（I/s）4.20
热异常区域thermalabnormalregion检测人员根据对被测物体的材料、结构等的分析，在热图中判定的与预期的辐射亮度分布或变化存在差异的区域。
宽深比aspectratio
缺陷的宽度与深度的比值。
5检测工艺及操作的术语
温度标定temperaturecalibration利用黑体参考源对热像仪进行温度标定的过程。7
GB/T12604.9—2008
非均匀校正nonuniformitycorrectNUC
对于焦平面阵列探测器热成像系统，用于补偿探测器单元响应不均匀而进行的校正过程。5.3
抗反射处理antireflectionprocess对被测物体表面所做的，降低其表面红外反射率和提高其表面红外发射率的处理过程。5.4
采集频率acquisitionfrequency根据被测物体材料的热特性而设定的热成像系统单位时间采集图像的顿数。5.5
acquisitiontime
菜集时间
根据待测材料的热特性等因素而设定的热成像系统完成一次测试热图序列采集的总时间。5.6
分区sectionalexamination
由于热成像系统视场限制，对大尺寸物体检测时所进行的区域划分。5.7
分区标记点matchingmark
对大尺寸物体检测时所进行的区域划分的标记。5.8
热图拼接thermalimages composition将分区获得的热图拼接在一起的过程。oo
背景辐射
被动式热像检测·
表观温度
采集频率·
采集时间
差分黑体
超声热像法
成像行扫描器
等效黑体辐射温
对面检测…
二阶对数微分
发射率
反射比·
反射率·
非均匀校正
分区标记点
辐出度
辐射出射度
辐射功率
辐射计
辐射亮度
辐射能量
辐射通量
辐照度
工作波段
中文索引
行扫描器
黑体参考源
红外成像系统
红外辐射
红外检测
红外检测系统
红外热成像
红外热像
红外热像仪
红外探测器
红外探测装置
极限分辨力
.........
焦平面阵列探测器
阶梯热像法
抗反射处理
空间率
宽深比bZxz.net
扩展源
脉冲热像法
脉冲热源
脉冲相位热像法
目标背景
热波检测
热成像系统
热分辨力
热激励装置
热扩散率
