交流 1 kV、直流 1.5 kV及以下电压等级带电作业用绝缘手工工具
Liveworking-Handtoolsforuseupto1 kV a. c. and 1. 5 kV d. c.(IEC60900:2004,MOD)
2008-09-24发布
中华人民共和国国家质量监督检验检疫总局数码防优
中国国家标准化管理委员会
2009-08-01实施

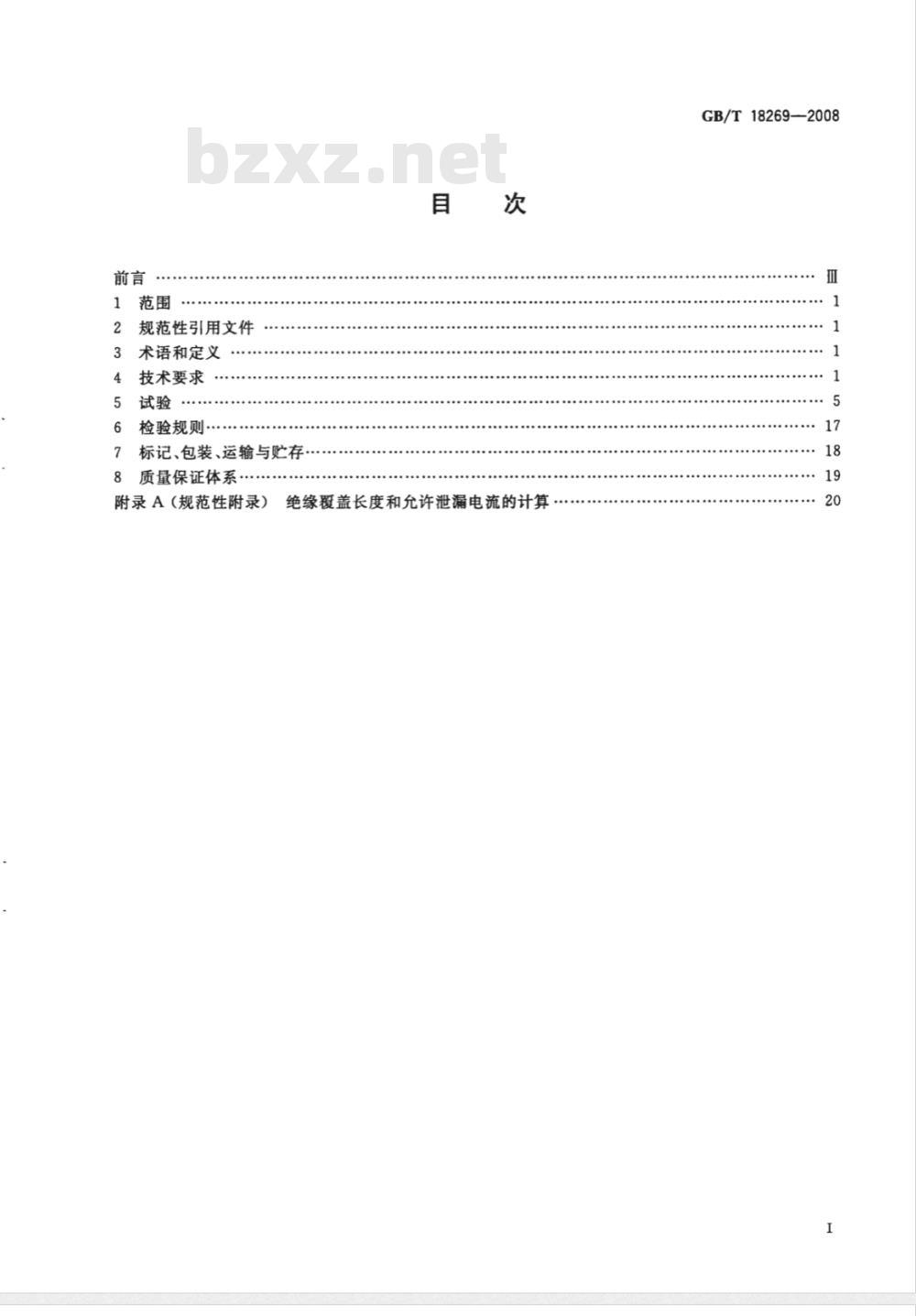

规范性引用文件
术语和定义
技术要求
检验规则…
标记、包装、运输与贮存.
质量保证体系…
附录A（规范性附录）绝缘覆盖长度和允许泄漏电流的计算GB/T18269-2008
GB/T18269-—2008

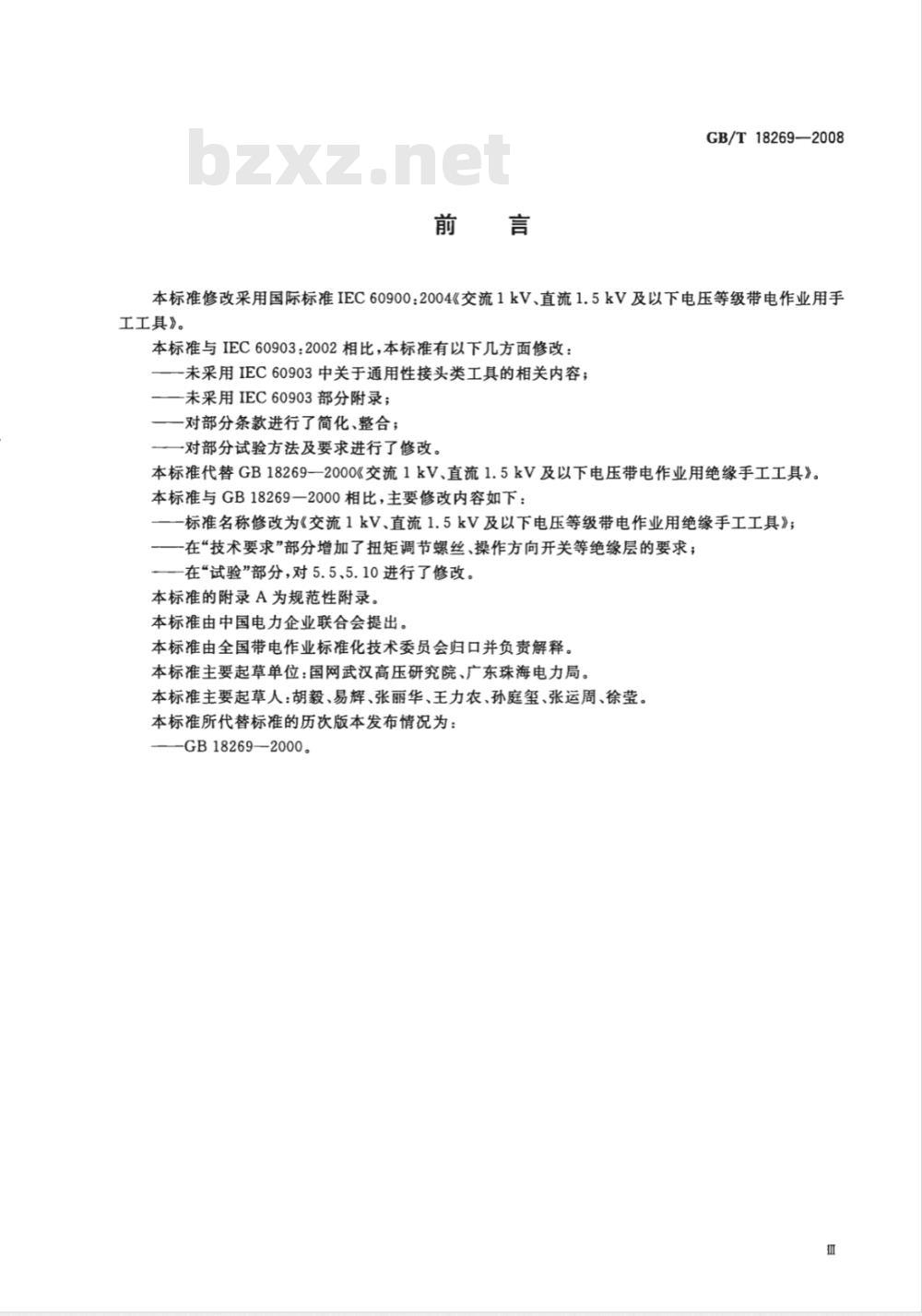

本标准修改采用国际标准IEC60900：2004《交流1kV、直流1.5kV及以下电压等级带电作业用手工工具》。
本标准与IEC60903：2002相比，本标准有以下几方面修改：一未采用IEC60903中关于通用性接头类工具的相关内容；——未采用IEC60903部分附录；一对部分条款进行了简化、整合；一对部分试验方法及要求进行了修改。本标准代替GB18269—2000《交流1kV、直流1.5kV及以下电压带电作业用绝缘手工工具》。本标准与GB18269一2000相比，主要修改内容如下：一标准名称修改为《交流1kV、直流1.5kV及以下电压等级带电作业用绝缘手工工具》；在“技术要求”部分增加了扭矩调节螺丝、操作方向开关等绝缘层的要求；——在“试验”部分，对5.5、5.10进行了修改。本标准的附录A为规范性附录。
本标准由中国电力企业联合会提出。本标准由全国带电作业标准化技术委员会归口并负责解释。本标准主要起草单位：国网武汉高压研究院、广东珠海电力局。本标准主要起草人：胡毅、易辉、张丽华、王力农、孙庭玺、张运周、徐莹。本标准所代替标准的历次版本发布情况为：GB18269—2000。

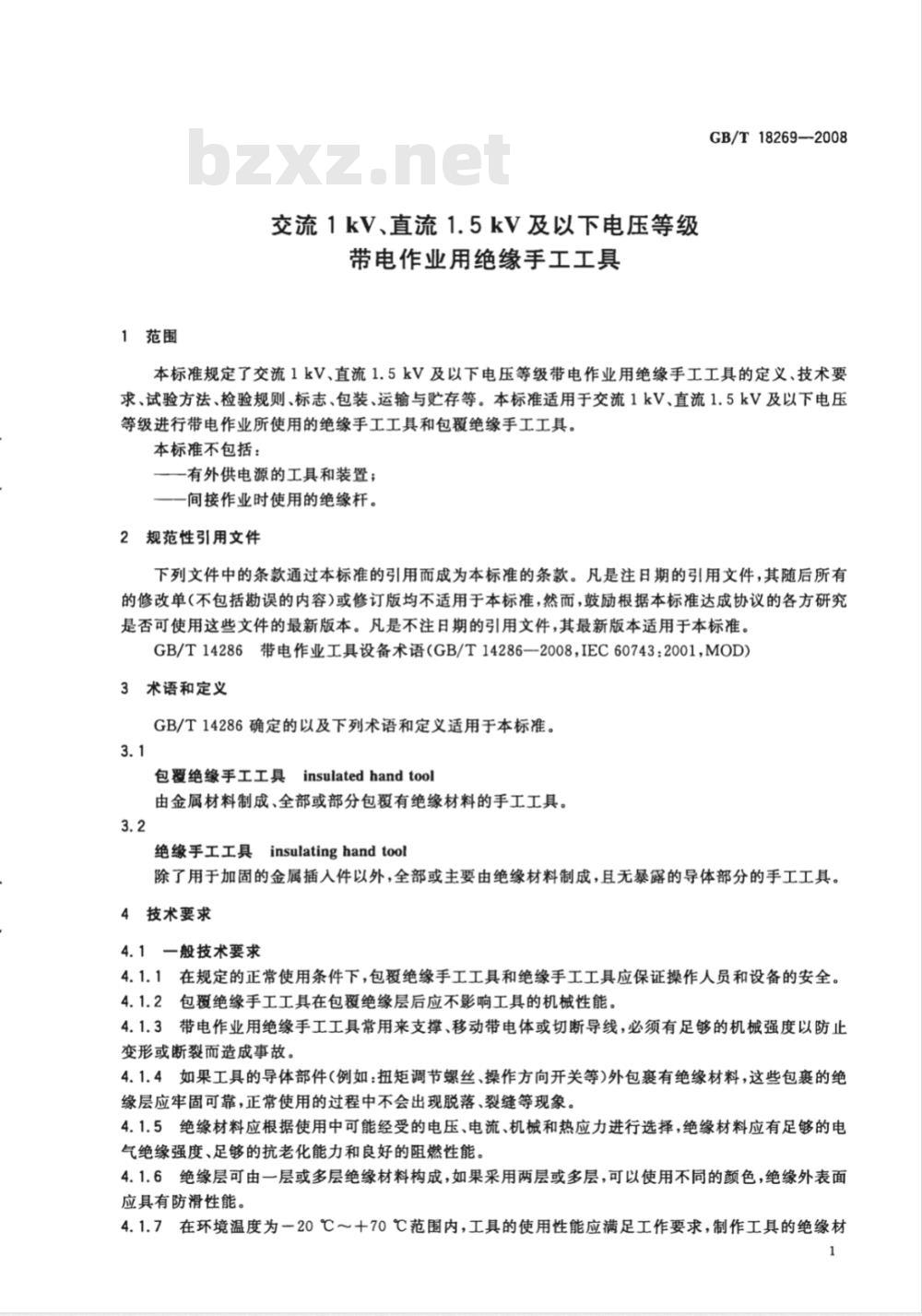

1范围
交流1kV、直流1.5kV及以下电压等级带电作业用绝缘手工工具
GB/T18269—2008
本标准规定了交流1kV、直流1.5kV及以下电压等级带电作业用绝缘手工工具的定义、技术要求、试验方法、检验规则、标志、包装、运输与贮存等。本标准适用于交流1kV、直流1.5kV及以下电压等级进行带电作业所使用的绝缘手工工具和包覆绝缘手工工具。本标准不包括
有外供电源的工具和装置；
一间接作业时使用的绝缘杆。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准GB/T14286带电作业工具设备术语（GB/T14286—2008，IEC60743：2001，MOD）3术语和定义
GB/T14286确定的以及下列术语和定义适用于本标准。3.1
包覆绝缘手工工具insulatedhandtool由金属材料制成、全部或部分包覆有绝缘材料的手工工具。3.2
绝缘手工工具insulatinghandtool除了用于加固的金属插入件以外，全部或主要由绝缘材料制成，且无暴露的导体部分的手工工具。4技术要求
4.1一般技术要求
4.1.1在规定的正常使用条件下，包毅绝缘手工工具和绝缘手工工具应保证操作人员和设备的安全。4.1.2包覆绝缘手工工具在包覆绝缘层后应不影响工具的机械性能。4.1.3带电作业用绝缘手工工具常用来支撑、移动带电体或切断导线，必须有足够的机械强度以防止变形或断裂而造成事故。
4.1.4如果工具的导体部件（例如：扭矩调节螺丝、操作方向开关等）外包衰有绝缘材料，这些包裹的绝缘层应牢固可靠，正常使用的过程中不会出现脱落、裂缝等现象。4.1.5绝缘材料应根据使用中可能经受的电压、电流、机械和热应力进行选择，绝缘材料应有足够的电气绝缘强度、足够的抗老化能力和良好的阻燃性能。4.1.6绝缘层可由一层或多层绝缘材料构成，如果采用两层或多层，可以使用不同的颜色，绝缘外表面应具有防滑性能。
4.1.7在环境温度为一20℃十70℃范围内，工具的使用性能应满足工作要求，制作工具的绝缘材1
GB/T18269-2008
料应牢固地粘附在导电部件上，在低温环境中（一40℃）使用的工具应标上C类标记，并按低温环境进行设计。
4.1.8可装配的工具应有锁紧装置以避免因偶然原因脱离，锁紧力应当根据5.9测试。4.1.9双端头带电作业工具应制成绝缘工具而不应制成包覆绝缘工具。4.1.10金属工具的金属裸露部分应进行必要的防锈处理。4.2具体要求
4.2.1螺丝刀和扳手
螺丝刀的工作端允许的非绝缘长度（见图1)如下：-螺丝刀：最大长度为18mm；
操作扳手：非绝缘部分为端头的工作面；一套筒扳手、十字扳手：非绝缘部分为端头的工作面和接触面。螺丝刀刃口的绝缘应与柄的绝缘连在一起，刃口部分的绝缘的宽度在距刃口端30mm的长度内增加不应超过2mm[见图1c)],这一绝缘部分可以是柱形的或锥形的。单位为旁米
图1典型工具绝缘示意图
一导体部分；
一工作部分；
3——绝缘层；
一接触面。
图1(续)
GB/T18269-—2008
单位为旁米
4.2.2手钳、剥皮钳、电缆剪、电缆切割工具绝缘手柄应有护手以防止手滑向端头未包覆绝缘材料的金属部分[图2a)]，护手应有足够的高度以防止工作中手指滑向导电部分。手钳的护手的最小尺寸为[参考图2a)]：-手钳握手左右，护手高出扁平面：10mm；手钳握手上下，护手高出扁平面：5mm。护手内侧边缘到没有绝缘层的金属裸露面之间的最小距离为12mm，护手的绝缘部分应尽可能向前延伸实现对金属裸露面的包覆。对于活动部件的接合处，在手柄的内侧部分要留有5mm宽的活动间隙。对于手柄长度超过400mm的工具可以不需要护手。单位为旁米
a）钳子的绝缘
图2钳和刀的绝缘示意图
GB/T18269—2008
一绝缘手柄；
b—护手；
c工作端头(非绝缘);
d—护手内侧与非绝缘部分的距离。4.2.3刀具
绝缘手柄的最小长度为100mm。
b）刀具的绝缘
图2(续）
单位为毫米
为防止工作时手滑向导体部分，手柄的前端应有护手，护手的最小高度为5mm，护手内侧边缘到非绝缘部分的最小距离为12mm[参见图2b)]。刀口非绝缘部分的长度不应超过65mm[参见图2b)]。4.2.4镊子
镊子的总长1为130mm～200mm，手柄的长度g应不小于80mm（参见图3）。镊子的两手柄都应有一个护手，护手不能滑动，护手的高度(h)和宽度(b)应足以防止工作时手滑向端头未包覆绝缘的金属部分，最小尺寸为5mm。手柄到工作端头之间的绝缘部分的长度(e)应在12mm～35mm之间，镊子的金属件的硬度应不小于35HRC。工作端头非绝缘部分的长度应不超过20mm，全绝缘镊子应没有裸露导体部分。4
I——锻子总长度（130mm～200mm）；g—手柄长度（不小于80mm)；
b——护手宽度；
h——护手高度；
手柄护手到工作端头之间的绝缘部分；工作端头的非绝缘部分。
5试验
图3镊子手柄的绝缘示例
GB/T18269—-2008
5.1试验环境条件
试品应在温度为23℃士5℃、相对湿度45%～75%的试验环境条件下至少放置16h后再进行试验。
各项试验结果值允许有5%的误差。5.2外观和尺寸检查
5.2.1外观检查
工具(特别是绝缘工具)应进行外观检查并确认没有外部缺陷，且标志应清晰完整。5.2.2尺寸检查
按照标准中的尺寸要求检查尺寸。3机械冲击试验
试验应按图4a)和图4b)的两种方式之一进行，试锤的硬度应为20HRC46HRC。绝缘材料或绝缘层上至少应选取分布在不同位置的3个试验点，测试点应在实际工况中可能会出现冲击损坏的部位选取。
如果绝缘材料没有破碎、脱落和贯穿绝缘层的开裂，绝缘手工工具的无松动等现象发生，则试验通过。
GB/T18269—2008
可调摆动轴
一垂直线
侧视图
落下高度
钢管外径：90、
内径：80
a）冲击试验布置———方法A
图4冲击试验布置
正视图
单位为旁米
摆动轴
5.3.1室温下的机械冲击试验
钢芯重
面A一B(略倒角边缘）
b）冲击试验布置一一方法B
图4（续）
室温下的冲击试验在实验室温度为23℃士5℃时进行。620
GB/T18269—2008
单位为毫米
被试工具上获得的冲击能量W等于该工具从2m高度落在一个硬平面上的能量。试锤落下的高度由下式求得：
H=W/P=2F/P
式中：此内容来自标准下载网
H—试锤落下的高度，单位为米(m)；F-—被试工具的重力，单位为牛(N)；
