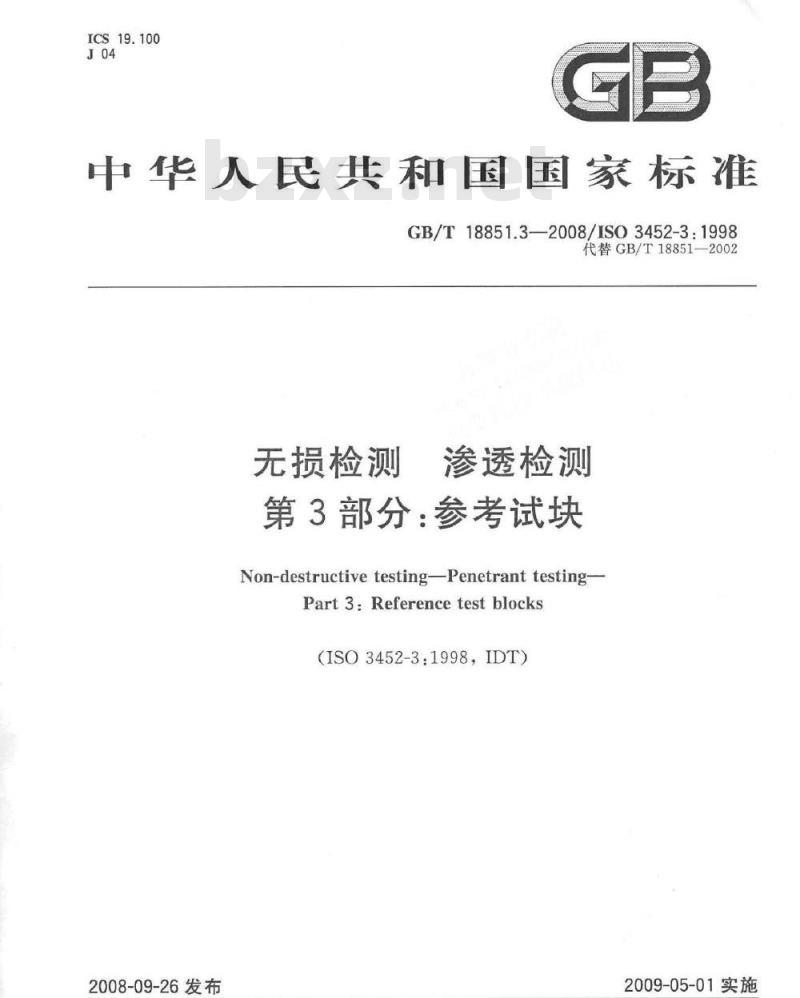

【国家标准(GB)】 无损检测 渗透检测 第3部分：参考试块

ICS19.100
中华人民共和国国家标准
GB/T18851.3—2008/ISO3452-3:1998代替GB/T18851-2002
无损检测
渗透检测
第3部分：参考试块
Non-destructive testing-Penetrant testing-Part3:Referencetestblocks
(ISO3452-3.1998，IDT）
2008-09-26发布
2009-05-01实施

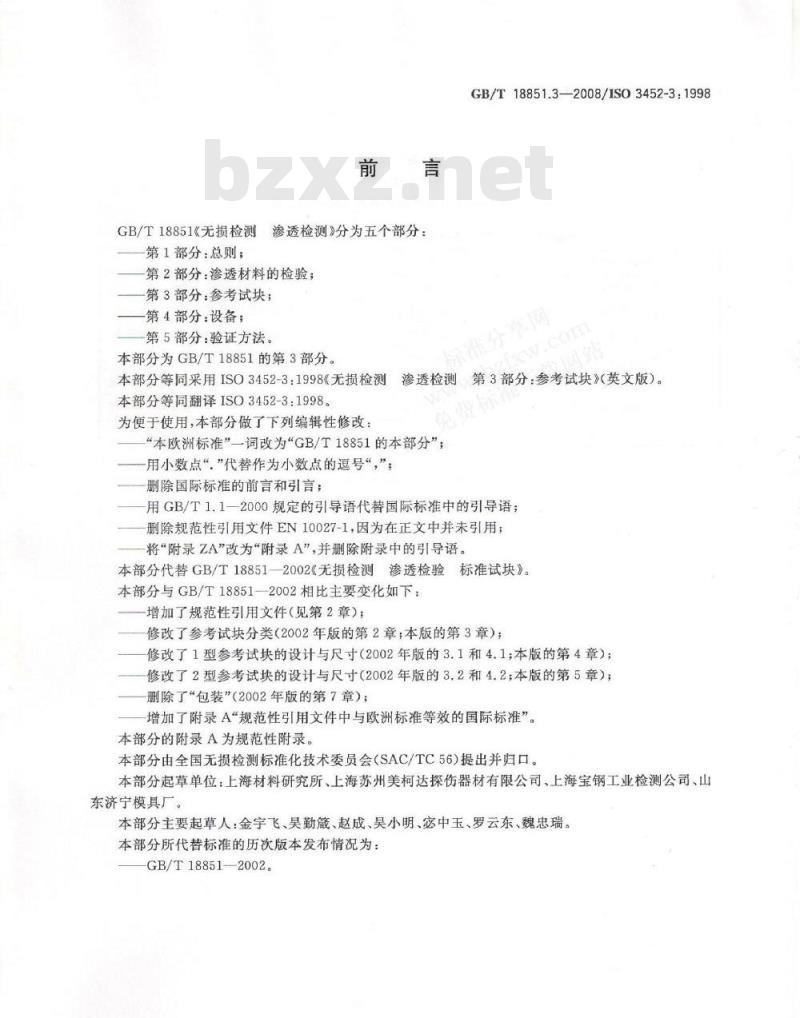

GB/T18851《无损检测渗透检测》分为五个部分：第1部分：总则；
第2部分：渗透材料的检验；
第3部分：参考试块；
第4部分：设备；
第5部分：验证方法。
本部分为GB/T18851的第3部分。GB/T18851.3—2008/ISO3452-3:1998本部分等同采用ISO3452-3：1998《无损检测渗透检测第3部分：参考试块》（英文版）。本部分等同翻译ISO3452-3：1998。为便于使用，本部分做了下列编辑性修改：“本欧洲标准”一词改为“GB/T18851的本部分”；-用小数点“”代替作为小数点的退号“，”；删除国际标准的前言和引言：
用GB/T1.1一2000规定的引导语代替国际标准中的引导语；删除规范性引用文件EN10027-1，因为在正文中并未引用；将“附录ZA”改为“附录A”，并删除附录中的引导语。本部分代替GB/T18851—2002《无损检测渗透检验标准试块》。本部分与GB/T18851—2002相比主要变化如下：增加了规范性引用文件（见第2章）；修改了参考试块分类（2002年版的第2章；本版的第3章）；修改了1型参考试块的设计与尺寸（2002年版的3.1和4.1；本版的第4章）；修改了2型参考试块的设计与尺寸（2002年版的3.2和4.2；本版的第5章）；删除了*包装”（2002年版的第7章）；增加了附录A“规范性引用文件中与欧洲标准等效的国际标准”。本部分的附录A为规范性附录。
本部分由全国无损检测标准化技术委员会（SAC/TC56)提出并归口。本部分起草单位：上海材料研究所、上海苏州美柯达探伤器材有限公司、上海宝钢工业检测公司、山东济宁模具厂。
本部分主要起草人：金宇飞、吴勤、赵成、吴小明、宓中玉、罗云东、魏忠瑞。本部分所代替标准的历次版本发布情况为：GB/T18851—2002。

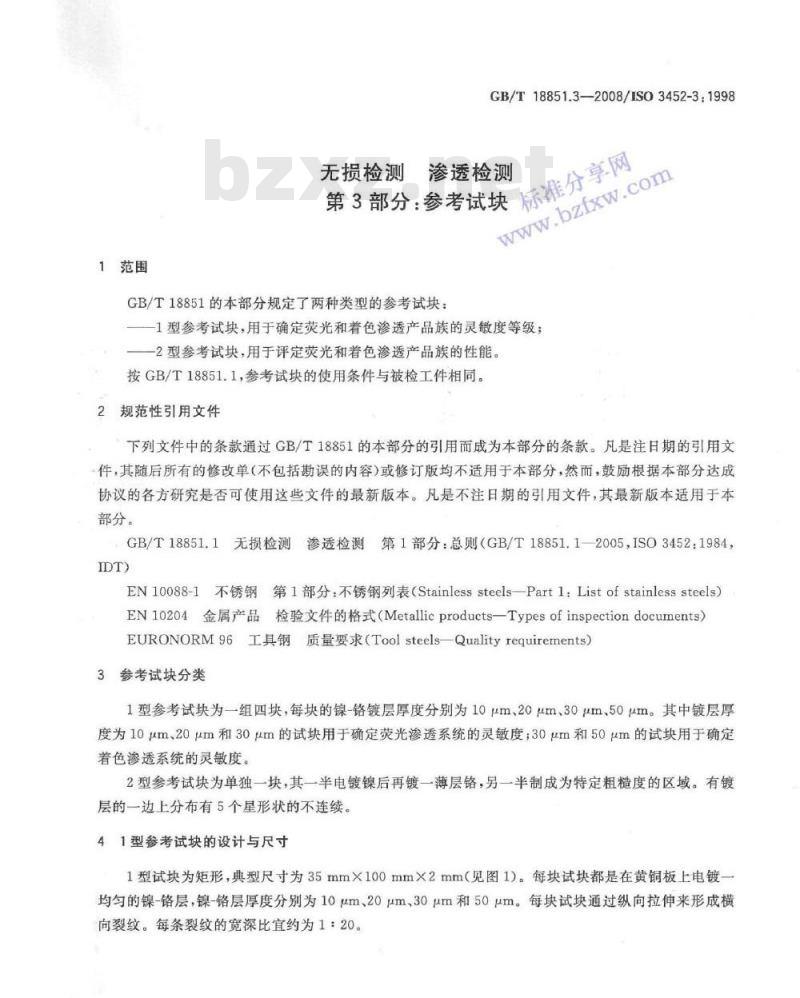

1范围
GB/T18851.3—2008/ISO3452-3:1998第 3 部分参现检测标准分享网。bzfxw.com
无损检测渗透检测
GB/T18851的本部分规定了两种类型的参考试块：-1型参考试块，用于确定荧光和着色渗透产品族的灵敏度等级；一2型参考试块，用于评定荧光和着色渗透产品族的性能。按GB/T18851.1，参考试块的使用条件与被检工件相同。2规范性引用文件
下列文件中的条款通过GB/T18851的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。Www.bzxZ.net
GB/T18851.1无损检测渗透检测第1部分：总则（GB/T18851.12005，ISO3452：1984，IDT)
EN10088-1不锈钢第1部分：不锈钢列表（StainlesssteelsPart1：Listofstainlesssteels）EN1o204金属产品检验文件的格式（Metallicproducts一Typesofinspectiondocuments）EURONORM96工具钢质量要求（Toolsteels一Qualityreguirements）3参考试块分类
1型参考试块为一组四块，每块的镍-铬镀层厚度分别为10pm、20pm、30um50um。其中镀层厚度为10μm、20μm和30um的试块用于确定荧光渗透系统的灵敏度30μm和50um的试块用于确定着色渗透系统的灵敏度。
2型参考试块为单独一块，其一半电镀镍后再镀一薄层铬，另一半制成为特定粗糙度的区域。有镀层的一边上分布有5个星形状的不连续。41型参考试块的设计与尺寸

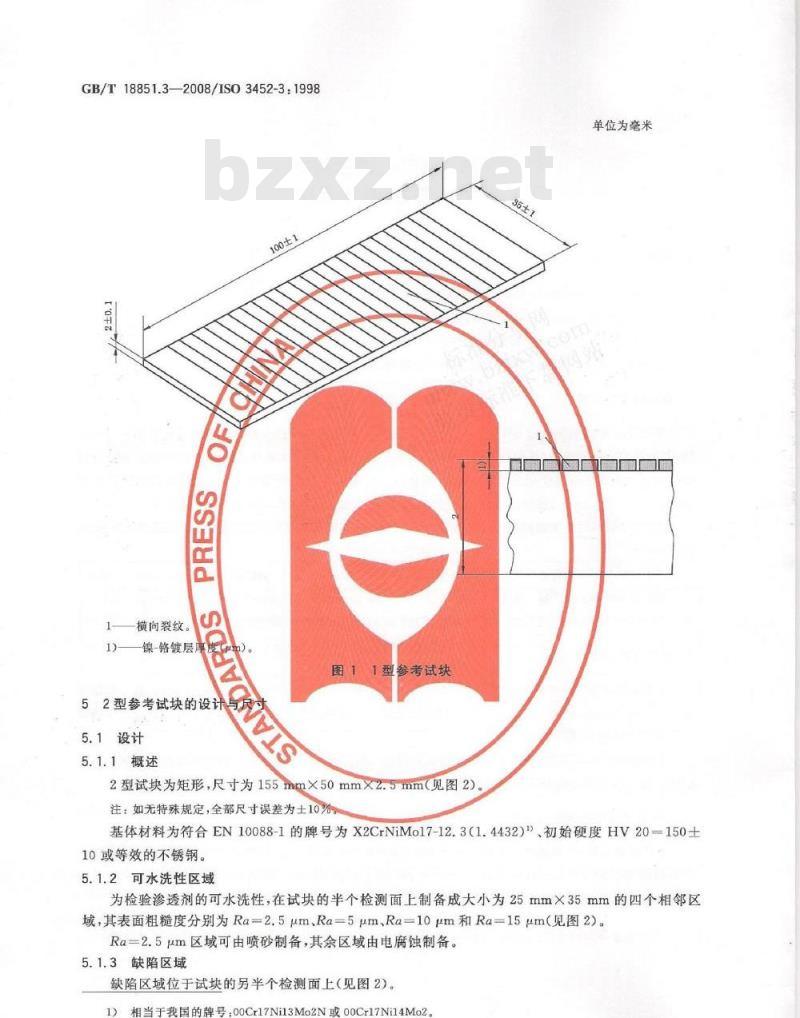

1型试块为矩形，典型尺寸为35mm×100mm×2mm（见图1）。每块试块都是在黄铜板上电镀一均匀的镍-铬层，镍-铬层厚度分别为10μm、20μm、30μm和50μm。每块试块通过纵向拉伸来形成横向裂纹。每条裂纹的宽深比宜约为1：20。GB/T188513-2008/IS03452-3:1998横向裂纹。
镍-铬镀层厂
52型参考试块的设计
5.1设计
5.1.1概述
1型参考试块

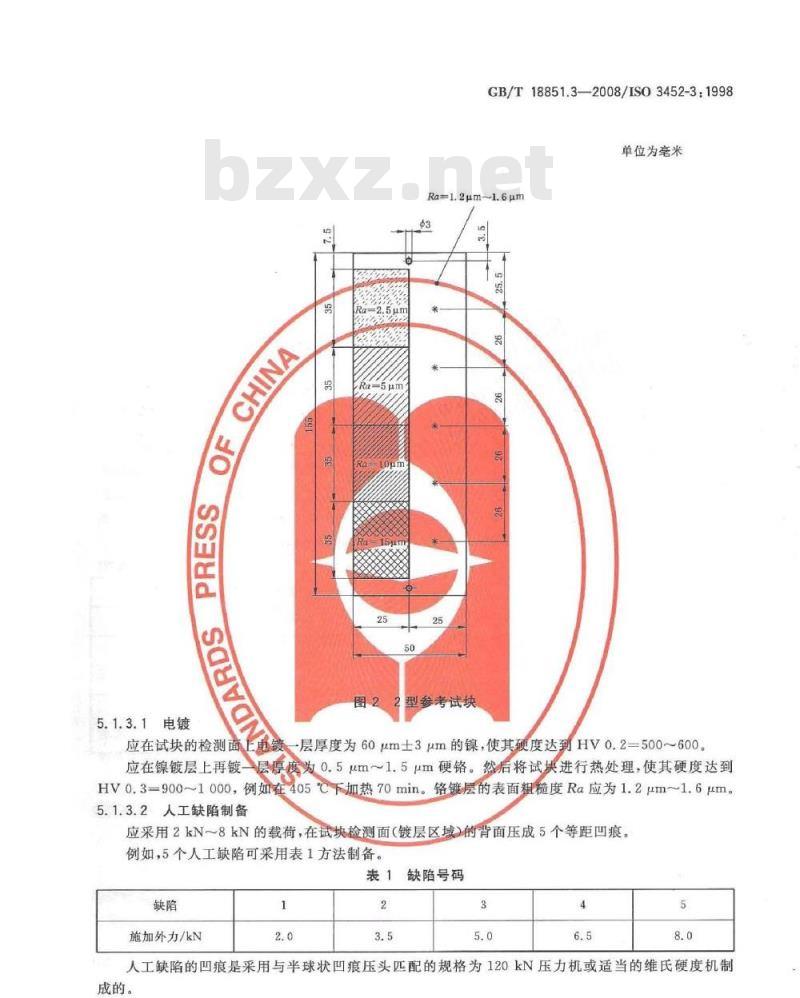

2型试块为矩形，尺寸为155mm×50mm×2.5mm（见图2）注：如无特殊规定，全部尺寸误差为士10%单位为毫米
基体材料为符合EN10088-1的牌号为X2CrNiMo17-12.3（1.4432））、初始硬度HV20=150士10或等效的不锈钢。
5.1.2可水洗性区域
为检验渗透剂的可水洗性，在试块的半个检测面上制备成大小为25mm×35mm的四个相邻区域，其表面粗糙度分别为Ra=2.5μm、Ra=5μm、Ra=10μm和Ra=15um（见图2）。Ra=2.5μm区域可由喷砂制备，其余区域由电腐蚀制备。5.1.3缺陷区域
缺陷区域位于试块的另半个检测面上（见图2）。1）相当于我国的牌号：00Cr17Ni13Mo2N或00Cr17Ni4Mo2。2
GB/T18851.3-—2008/ISO3452-3:1998单位为毫米
Ra=1.2μm~1.6μm
5.1.3.1电镀
应在试块的检测面镀一层厚度为60μm士3μm的镍，使其硬度达到HV0.2=500~600。应在镍镀层上再镀一层厚宽为0.5μm～1.5μm硬铬。然后将试块进行热处理，使其硬度达到HV0.3=900~1000，例如在405℃下加热70min。镀层的表面粗糙度Ra应为1.2μm~1.6μm。5.1.3.2人工缺陷制备
应采用2kN8kN的载荷，在试块检测面（镀层区域）的背面压成5个等距凹痕。例如，5个人工缺陷可采用表1方法制备。表1缺陷号码
施加外力/kN
人工缺陷的凹痕是采用与半球状凹痕压头匹配的规格为120kN压力机或适当的维氏硬度机制成的。
图3给出了专用压头的数据。凹痕制备采用连续施加载荷，加载速度为0.05kN/s，卸载速度为GB/T18851.3—2008/ISO3452-3:199845
单位为毫米
钢牌号：符合EURONORM96的痒火回火的90MnV89，或硬度HRC为5362的等效质量，
图3半球状凹痕压头
5个凹痕应以尺寸顺序等距排列，最小的凹痕靠近粗糙度最小的区域。人工缺陷应展开成圆状，其直径由表2给出。表2裂纹区域的典型直径
单位为毫米
缺陷号码
5.2测量
应采用校准合格的尺子测量每个缺陷的最大直径。典型尺寸（直径）
每块参考试块应附有一份标明5个人工缺陷实测值和4个可水洗区域粗糙度值的证书（格式按EN10204的3.1.B)
6标识
每块1型参考试块上，应标识有GB/T18851.3（或GB/T18851.3/ISO3452-3），以及供应商标识和序列号。每块2型参考试块上，应标识有GB/T18851.3（或GB/T18851.3/ISO3452-3），以及供应商标识和序列号。
每块试块应附有一份表明符合GB/T18851.3（或GB/T18851.3/ISO3452-3)的类似于EN10204之3.1.B格式的证书。
2）相当于我国的牌号：9Mn2V。无损检测
渗透检测
附录A
（规范性附录）
GB/T18851.3—2008/ISO3452-3:1998规范性引用文件中与欧洲标准等效的国际标准表A1
规范性引用文件中欧洲标准与国际标准等效表称
第1部分：总则
第2部分：渗透材料的检验
第3部分：参考试块
第4部分：设备
金属产品检验文件的格式
工具钢质量要求
a此文件在某些欧洲标准中引述为prEN571-2。CEN编号
EN571-1
prENISO3452-2
ENISO3452-3
ENISO3452-4
EN10204
EURONORM96
ISO编号
ISO3452-1
ISO3452-2
ISO3452-3
ISO3452-4
ISO10474
ISO4967
GB/T18851.3-2008
