ICS23.100.50
备案号：24690—2008
reader
（74398380）
a39838aen

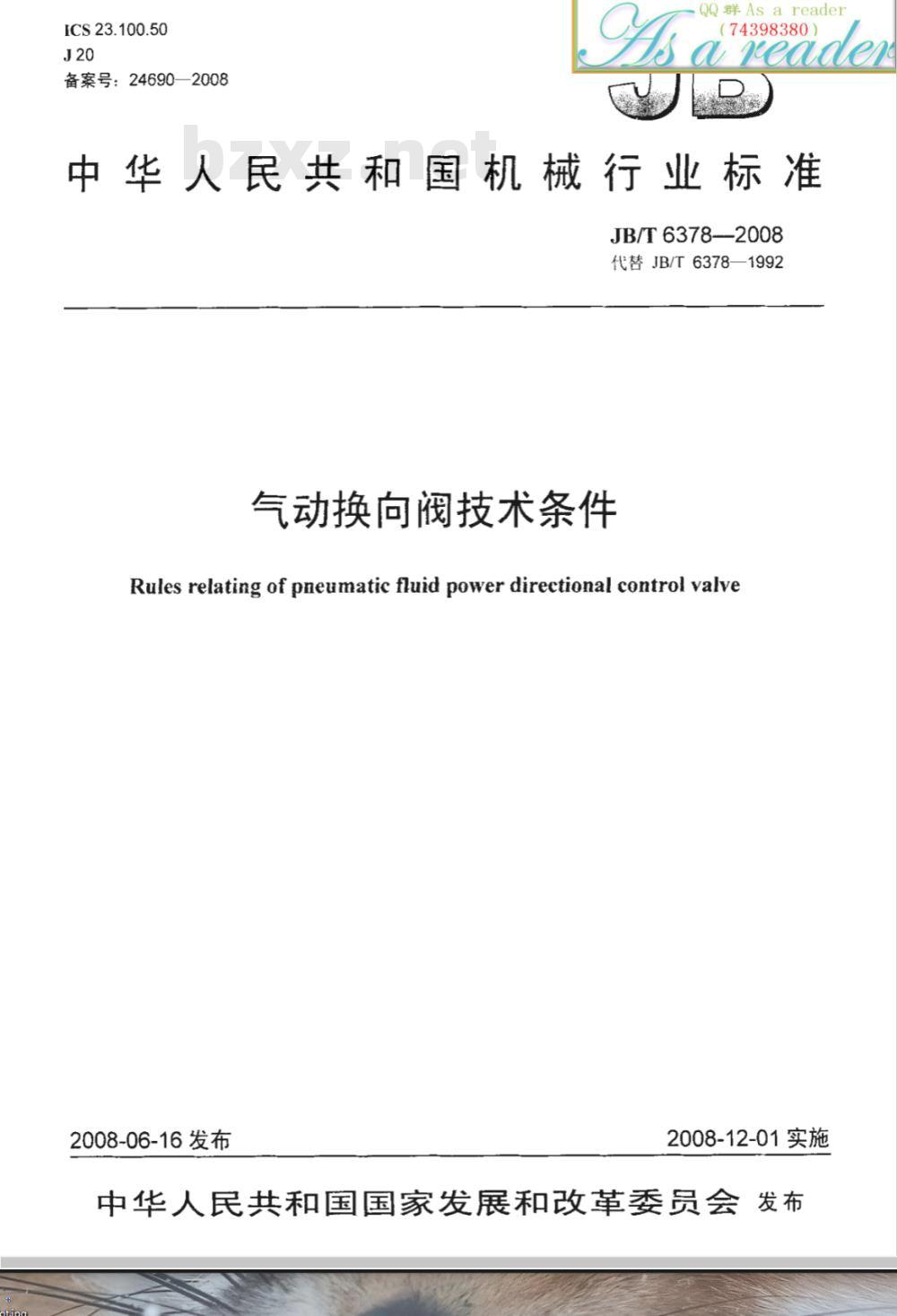

中华人民共和国机械行业标准
JB/T6378-—2008
代替JB/T6378—1992
气动换向阀技术条件
Rules relating of pneumatic fluid power directional control valve2008-06-16发布
2008-12-01实施

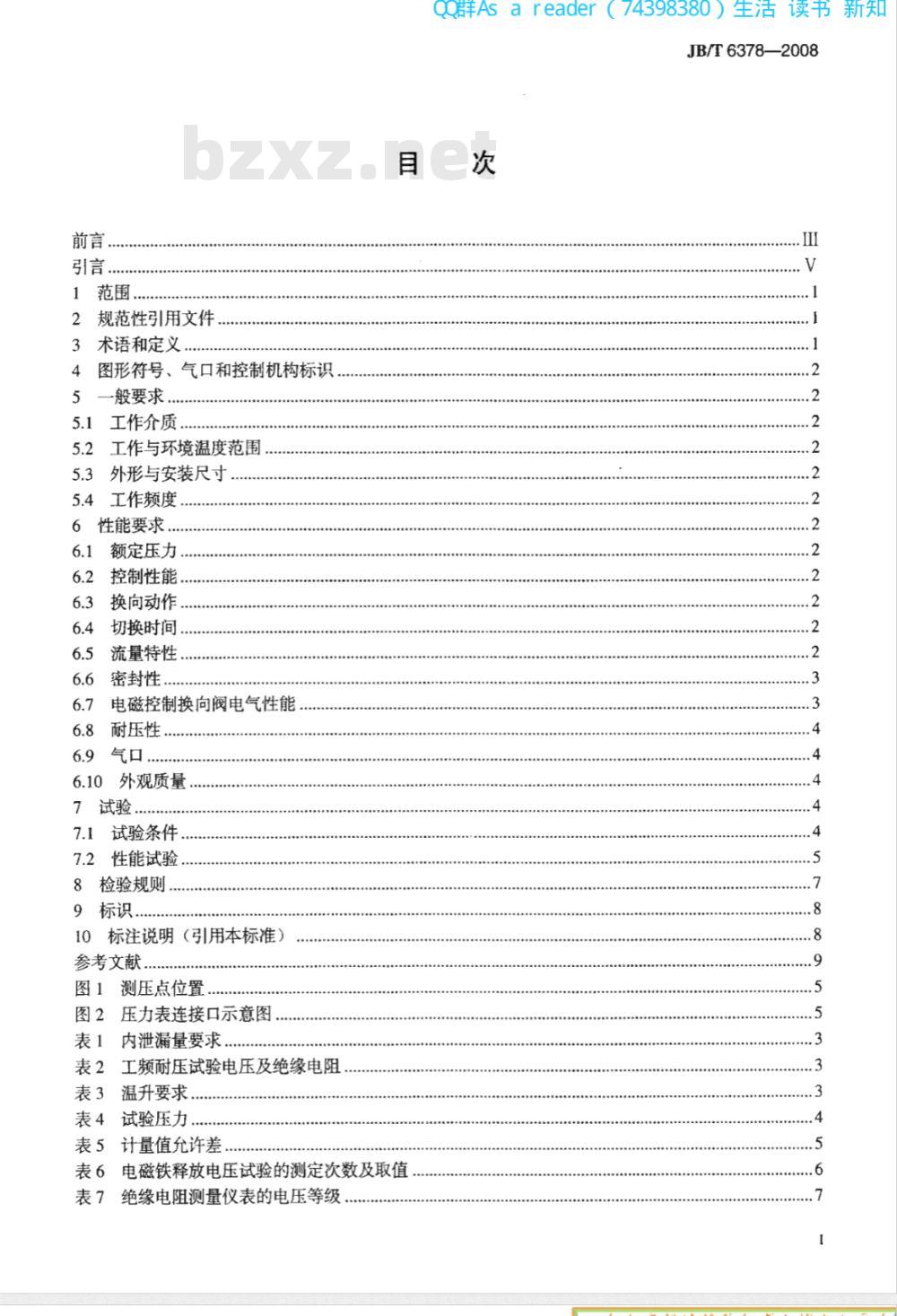

中华人民共和国国家发展和改革委员会发布前言
1范围
2规范性引用文件
3术语和定义
4图形符号、气口和控制机构标识5一般要求..
5.1工作介质，
工作与环境温度范围
外形与安装尺寸
5.4工作频度
6性能要求.
额定压力
控制性能
换向动作，
切换时间.
流量特性
密封性
电磁控制换向阀电气性能
耐压性
6.10外观质量
7试验
7.1试验条件.
7.2性能试验..
8检验规则
9标识，
10标注说明（引用本标准）
参考文献
图1测压点位置
图2压力表连接口示意图
表1内泄漏量要求
表2工频耐压试验电压及绝缘电阻表3温升要求，
表4试验压力.…
表5计量值允许差
表6电磁铁释放电压试验的测定次数及取值表7
绝缘电阻测量仪表的电压等级
QQ群As a reader
74398380）生活读书
JB/T6378—2008

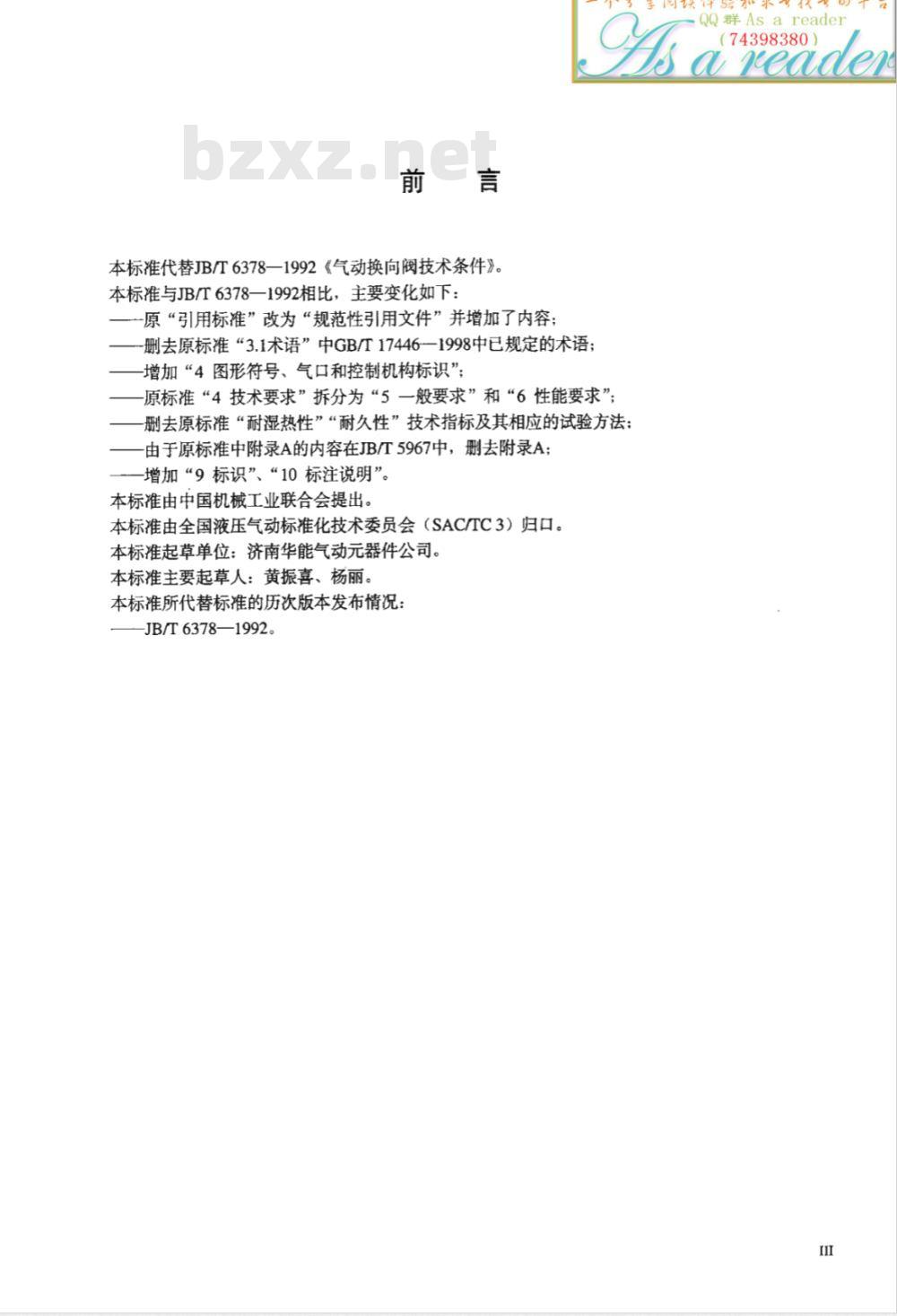

本标准代替JB/T6378一1992《气动换向阀技术条件》。本标准与JB/T6378一1992相比，主要变化如下：一原“引用标准”改为“规范性引用文件”并增加了内容；-删去原标准“3.1术语”中GB/T17446一1998中已规定的术语-增加“4图形符号、气口和控制机构标识”；原标准“4技术要求”拆分为“5一般要求”和“6性能要求”；一删去原标准“耐湿热性”“耐久性”技术指标及其相应的试验方法由于原标准中附录A的内容在JB/T5967中，删去附录A；增加“9标识”、“10标注说明”。本标准由中国机械工业联合会提出。本标准由全国液压气动标准化技术委员会（SAC/TC3）归口。本标准起草单位：济南华能气动元器件公司。本标准主要起草人：黄振喜、杨丽。本标准所代替标准的历次版本发布情况：JB/T6378—1992。
（74398380）

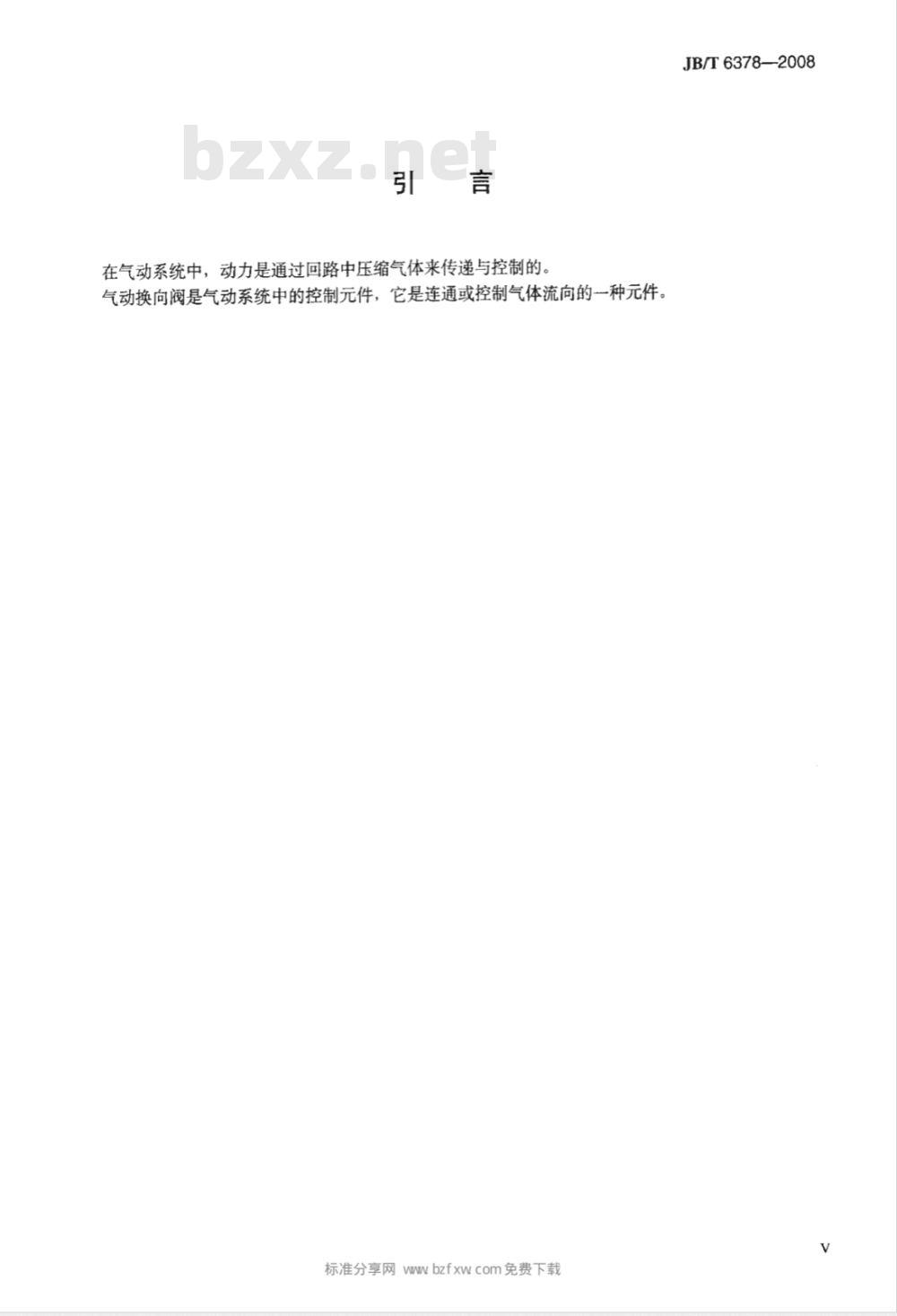

在气动系统中，动力是通过回路中压缩气体来传递与控制的。气动换向阀是气动系统中的控制元件，它是连通或控制气体流向的一种元件。标准分享网wwwbzfxwcom免费下载JB/T6378—2008

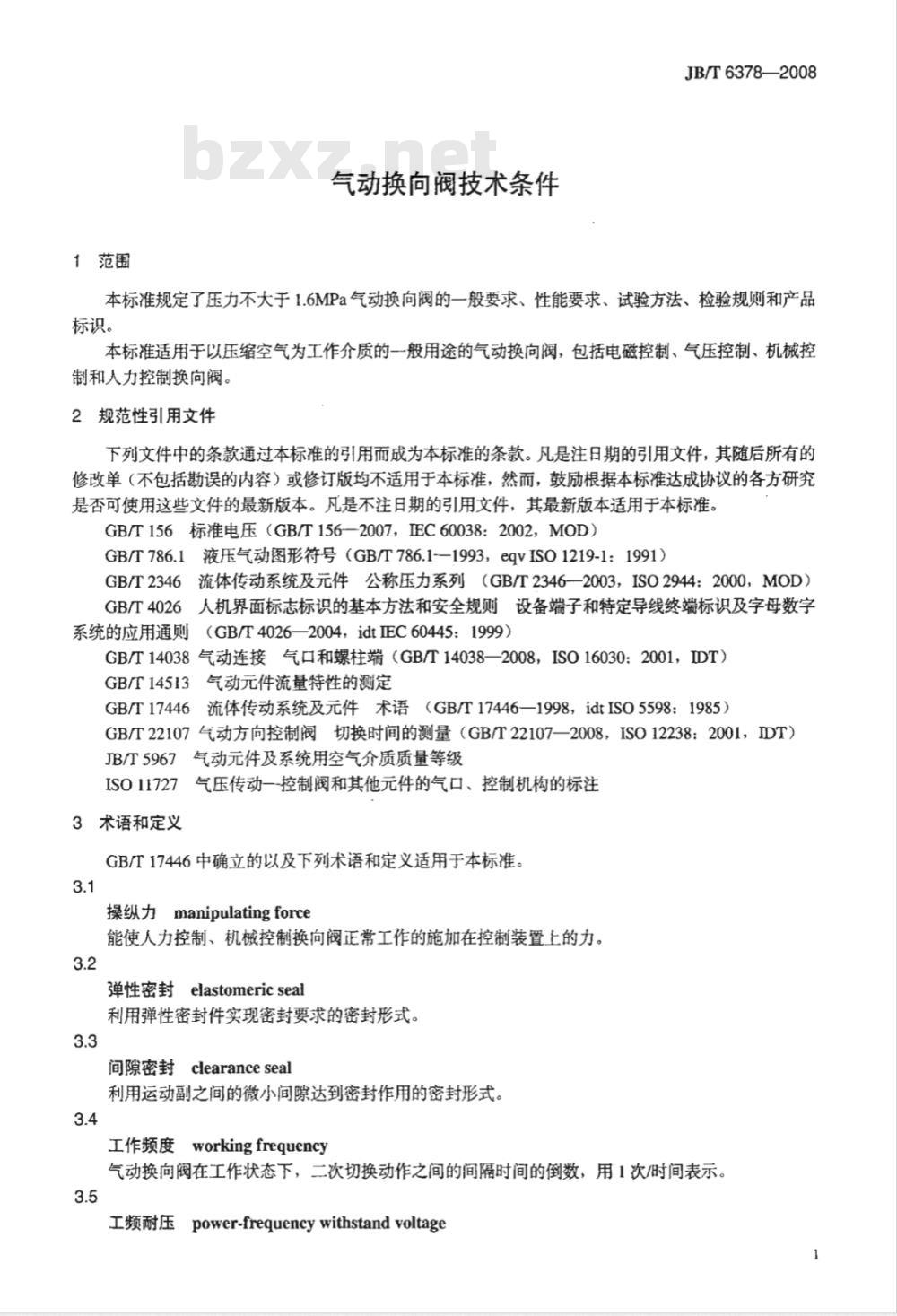

1范围
气动换向阀技术条件
JB/T6378—2008
本标准规定了压力不大于1.6MPa气动换向阀的一般要求、性能要求、试验方法、检验规则和产品标识。
本标准适用于以压缩空气为工作介质的一般用途的气动换向阀，包括电磁控制、气压控制、机械控制和人力控制换向阀。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T156标准电压（GB/T156—2007，EC60038：2002，M0D）GB/T786.1液压气动图形符号（GB/T786.1—1993，eqVISO1219-1：1991）GB/T2346流体传动系统及元件公称压力系列（GB/T23462003，ISO2944：2000，MOD）GB/T4026人机界面标志标识的基本方法和安全规则设备端子和特定导线终端标识及字母数字系统的应用通则
J（GB/T4026—2004，idtIEC60445：1999）GB/T14038气动连接气口和螺柱端（GB/T14038—2008，ISO16030：2001，IDT）GB/T14513气动元件流量特性的测定GB/T17446流体传动系统及元件术语（GB/T17446—1998，idtISO5598：1985）GB/T22107气动方向控制阀切换时间的测量（GB/T22107—2008，ISO12238：2001，IDT）JB/T5967气动元件及系统用空气介质质量等级ISO11727气压传动一控制阀和其他元件的气口、控制机构的标注3术语和定义
GB/T17446中确立的以及下列术语和定义适用于本标准。3.1
操纵力manipulatingforce
能使人力控制、机械控制换向阀正常工作的施加在控制装置上的力。3.2
弹性密封elastomericseal
利用弹性密封件实现密封要求的密封形式。3.3
间隙密封clearanceseal
利用运动副之间的微小间隙达到密封作用的密封形式。3.4
工作频度workingfrequency
气动换向阀在工作状态下，二次切换动作之间的间隔时间的倒数，用1次/时间表示。3.5
工频耐压power-frequencywithstandvoltageJB/T6378—2008
在规定的试验条件下，不引起击穿的工频正弦电压有效值（工频是指工业频率，在我国是50Hz）。3.6
纹波系数ripplecoefficient
整流电压中交流分量的有效值与整流电压的平均值之比、4图形符号、气口和控制机构标识4.1气动换向阀的图形符号应按GB/T786.1绘制。4.2气动换向阀的气口和控制机构应按ISO11727标识。5般要求
5.1工作介质
气动换向阀的工作介质为经过滤、干燥处理的压缩空气，空气质量等级应按JB/T5967选择。注：除非另有规定，介质中一般应含有润滑油雾。5.2工作与环境温度范围
根据阀的结构确定工作与环境温度范围以保证阀的使用寿命。5.3外形与安装尺寸
阀的外形与安装尺寸由制造商自行设计，也可按照相应国家标准、国际标准的要求设计。5.4工作频度
气动换向阀的最大与最小工作频度要求应在商务文件中标明。6性能要求
6.1额定压力
阀的额定压力应按GB/T2346选定6.2控制性能
6.2.1电磁控制换向阀
6.2.1.1工作电压
额定电压应按GB/T156选定。工作电压允许波动范围为额定电压的85%110%，在此范围内应正常工作。
交流电源的频率为50Hz（或60Hz），频率波动范围为土5%。6.2.1.2电磁铁释放电压
交流电源电磁铁释放电压为额定电压的75%～25%，直流电源电磁铁释放电压为额定电压的75%~10%。
最低工作压力
先导式电磁控制换向阀的最低工作压力不应大于额定压力的30%。6.2.2气压控制换向阀的最低控制压力气压控制换向阀的最低控制压力不应大于额定压力的50%。6.2.3机械、人力控制换向阀的最小操纵力机械控制、人力控制换向阀的最小操纵力（或力矩）按7.2.1.5测试，并在产品的商务文件中注明6.3换向动作
气动换向阀换向时，动作应迅速灵活，无异常声响。6.4切换时间
按GB/T22107测试，并在产品的商务文件中注明。6.5流量特性
标准分享网wwwbzfxwcom免费下载按GB/T14513测试，并在产品商务文件中注明。6.6密封性
气动换向阀的密封性能分为内泄漏和外泄漏。6.6.1内泄漏
JB/T6378--2008
采用弹性密封形式的气动换向阀在额定压力下的内泄漏量应符合表1的规定；采用间隙密封形式的气动换向阀的内泄漏量可适当放大，由供需双方商定。表 1 内泄漏量要求
6.6.2外泄漏
气动换向阀在试验压力下应无外泄漏。6.7电磁控制换向阀电气性能
6.7.1工频耐压
内泄漏量
cm/min（ANR）
电磁控制换向阀应按7.2.4.1的方法进行工频耐压试验，应无击穿放电或闪络，试验电压按表2规定。
表2工频耐压试验电压及绝缘电阻额定电压Us
>60~380
6.7.2温升
工频耐压试验电压（交流有效值）V
绝缘电阻
气动电磁控制换向阀的电磁铁按不同的绝缘等级区分，其温升值及温升值加上环境温度所得的最高温度应符合表3要求。
表3温升要求
绝缘材料等级
6.7.3绝缘电阻
最大正常温升
气动电磁控制换向阀的绝缘电阻应符合表2的要求。6.7.4接线端子
气动电磁控制换向阀的接线端子的识别和标志应符合GB/T4026的规定，最高温度
JB/T6378—2008
6.8耐压性
气动换向阀按7.2.5的方法测试，应无可见的永久变形和外泄漏等不良现象出现。6.9气口
新设计的气动换向阀气口和技术要求应符合GB/T14038的规定。6.10外观质量
气动换向阀外观应光滑、平整、色泽均匀，表面无剥落、划痕、碰伤等缺陷；裸露表面应进行防锈等处理，并符合相应技术标准。7试验
7.1试验条件
7.1.1介质
7.1.1.1试验压力
气动换向阀的试验压力应符合表4的规定。表4试验压力
单位：kPa
试验，
控制性能
换向动作
内泄漏量
外泄漏
7.1.1.2其他要求
气动换向阀试验介质的其他要求与工作介质相同。7.1.2温度
7.1.2.1环境温度
a）型式检验：23℃±5℃；
b）出厂检验：按室温。
7.1.2.2相对湿度
相对湿度65%±5%。
7.1.3电源要求
试验仪器、仪表等使用的电源应按各仪器、仪表的说明书中的规定。7.1.3.1允差
试验用电源电压的允差、交流电源频率的允差范围为额定值的-5%～5%：7.1.3.2纹波系数
允许波动（%）
试验用直流电源的纹波系数应≤5%。试验仪器、仪表等使用的电源应按各仪器、仪表的说明书中的规定。
7.1.4试验装置
7.1.4.1测压点位置
试验装置中测压点位置应按图1规定。7.1.4.2压力表连接口
压力表连接口示意图见图2。
标准分享网wwwbzfxwcom免费下载7.1.4.3计量值的允差
介质处理系统
压力表接头
≤1000
测压点位置
玉力传感器接头
压力传感器
压力取出口
不得有凸起和毛刺
图2压力表连接口示意图
除非另有规定，计量值的允差应按表5的规定。表5计量值允许差
计量名称
7.2性能试验
7.2.1控制性能
7.2.1.1工作电压
计量单位
dm*/min
JB/T6378—2008
允许差（测量值的%）
型式检验
±2℃
出厂检验
±3℃
在被测电磁控制换向阀进口通入符合7.1.1规定的工作介质，将电源电压分别调至6.2.1.1规定的最小和最大工作电压，接通电路，若此时被测阀均能实现换向，则该阀符合要求7.2.1.2电磁铁释放电压
将处于吸合状态下的电磁控制换向阀的电压连续递减，直至被测阀的电磁铁释放，该瞬时的电压即为电磁铁释放电压。电磁铁释放电压测定次数及取值应按表6的规定。取得的算术平均值应符合6.2.1.2的规定。
JB/T6378—2008
电流种类
表6电磁铁释放电压试验的测定次数及取值测定次数
出厂检验
≥2次
7.2.1.3最低工作压力
≥2次
型式检验
≥6次
取值方法
取算术平均值
对直流，出广检验应每次改变极性，型式检验应每2次改变极性。
将被测先导式电磁控制换向阀通电，使之处于工作状态；将被测阀的进口压力缓慢上升，直至阀实现换向，该阀换向瞬时的进口压力即为最低工作压力，至少测试三次，取算术平均值，该值应符合6.2.1.3的要求。
7.2.1.4最低控制压力
在被测气压控制换向阀进口通入符合7.1.1规定的介质，使阀控制口的压力缓慢上升，直至阀实现换向，该阀换向瞬时的控制口压力即为最低控制压力，至少测试三次，取平均值，该值应符合6.2.2的要求。7.2.1.5最小操纵力（或力矩）
在被测人力、机械控制换向阀的进口通人符合7.1.1规定的介质，然后在阀的控制端加与阀芯运动方向相同的力（或力矩），逐渐加大，直至被测阀实现换向，该阀换向瞬时状态下所受之力（或力矩）即为最小操纵力（或力矩），至少测试三次，取平均值。7.2.2换向动作
在被测阀进口通人符合7.1.1规定的介质，据其控制方式给予6.2中相应条款规定的额定换向条件，使被测阀换向；被测阀换向连续反复换向五次，观察判别其换向动作是否正常，若其动作符合6.3的要求，则可认为换向动作正常。
7.2.3密封性
7.2.3.1内泄漏量
在被测阀进口通入符合7.1.1规定的介质，然后在阀芯的各个位置上分别测出应与进口隔断的各出口的流量，这些流量即分别为各流道的内泄漏量，测得各流道泄漏量之和应符合表1的规定7.2.3.2外泄漏量
将被测阀的出口堵死，从被测阀进口通入符合7.1.1规定的介质，保压30s，用涂肥皂水或其他方法检查，应无外泄漏。
7.2.4电气性能
7.2.4.1工频耐压
7.2.4.1.1试验部位
气动电磁控制换向阀的工频耐压试验应在被测阀电磁铁线圈端子和外壳之间进行，7.2.4.1.2电源要求
工频耐压试验电压波形为正弦波，按表2选取电压值，频率为46Hz～62Hz，当高压输出端短路时，电流应不小于0.5A。
7.2.4.1.3施压时间
型式试验为1min，出厂检验可缩短至1s。7.2.4.1.4施压方法
型式试验时施加电压时应从小于试验电压的二分之-开始，逐步升至规定值，然后持续至规定时间；施压结束时应避免突然失压。
7.2.4.1.5合格判定
应无击穿放电和闪络。
7.2.4.2温升
标准分享网wwwbzfxwcom免费下载7.2.4.2.1周围空气的测量
JB/T6378—2008
测量时，至少使用两支温度计或热电偶，并将它们均匀的放置在被测电磁控制换向阀的周围，距被测线圈的水平距离约1m；应保证温度计或热电偶免受外来气流、热辐射和温度急剧变化的影响，以免产生测量误差；周围空气温度用各测量点读数的平均值表示。7.2.4.2.2试验条件
电磁铁温升试验应在额定频率、额定电压下进行：试验时周围空气变化应不超过10℃。7.2.4.2.3温升值测定条件
温升值必须在发热稳定状态下测定，（相隔1h所测得的温升差不超过1℃时，则认为发热稳定）。7.2.4.2.4测量方法及计算公式www.bzxz.net
电磁铁线圈温升用电阻法测量，平均温升可按式（1）计算。A= R=R (K+)(t-).
式中：
At被测线圈的平均温升：
测量被测线圈冷态电阻时周围空气的温度，单位为℃：t
测量被测线圈热态电阻时周围空气的温度，单位为℃：t2
R—温度为t时，被测线圈的电阻值，单位为2：R2—-温度为t2时，被测线圈的电阻值，单位为2：K常数，对紫铜为234.5，对铝为245；（1）
注1：应在发热结束后，立即测量热态电阻R2。若不可能，则应在切断电源后，经过相等时间间隔用电阻法求出冷却曲线（第一一次热态电阻的测量，必须在切断电源后30s内进行），再用外推法确定线圈的稳定温升。注2：在测量电磁铁线圈的冷态电阻以前。应将电器放在测量室内不少于8h，在测量前1h内室温的变化应不大于3℃。注3：热电阻与冷电阻应当用同样方法和同一仪表测量，导线的连接点也应相同。注4：电阻值可以用电桥测量，也可以通直流电用电压表、电流表测量后计算出来。注5：在测量冷态电阻时，通的电流值一般不超过额定发热电流的15%，并尽可能缩短测量时间，以保证被测零件的温度基本上不变。
注6：热态电阻则可以用额定发热电流值进行测量。7.2.4.3绝缘电阻
用表7规定的电阻表测量电磁铁接线端子与暴露的非带电金属部分之间的绝缘电阻。表7绝缘电阻测量仪表的电压等级额定电压
>60~380
7.2.5耐压性
绝缘电阻表的电压等级
将被测阀的出口堵死，并使阀芯处于工作位置，从被测阀进口通入1.5倍额定压力，保压1min检查各部分应能满足6.8的要求。7.2.6外观和接线端子
7.2.6.1采用目测法，应符合6.10的要求。7.2.6.2检查接线端子是否牢固易识别，应符合6.7.4的要求。8检验规则
型式试验，每个项目都要测试。测试数量至少三个，在成品中随机抽样。抽取的全部试样必须所有7
