【机械行业标准(JB)】 泵产品清洁度

ICS23.080
备案号：24694—2008

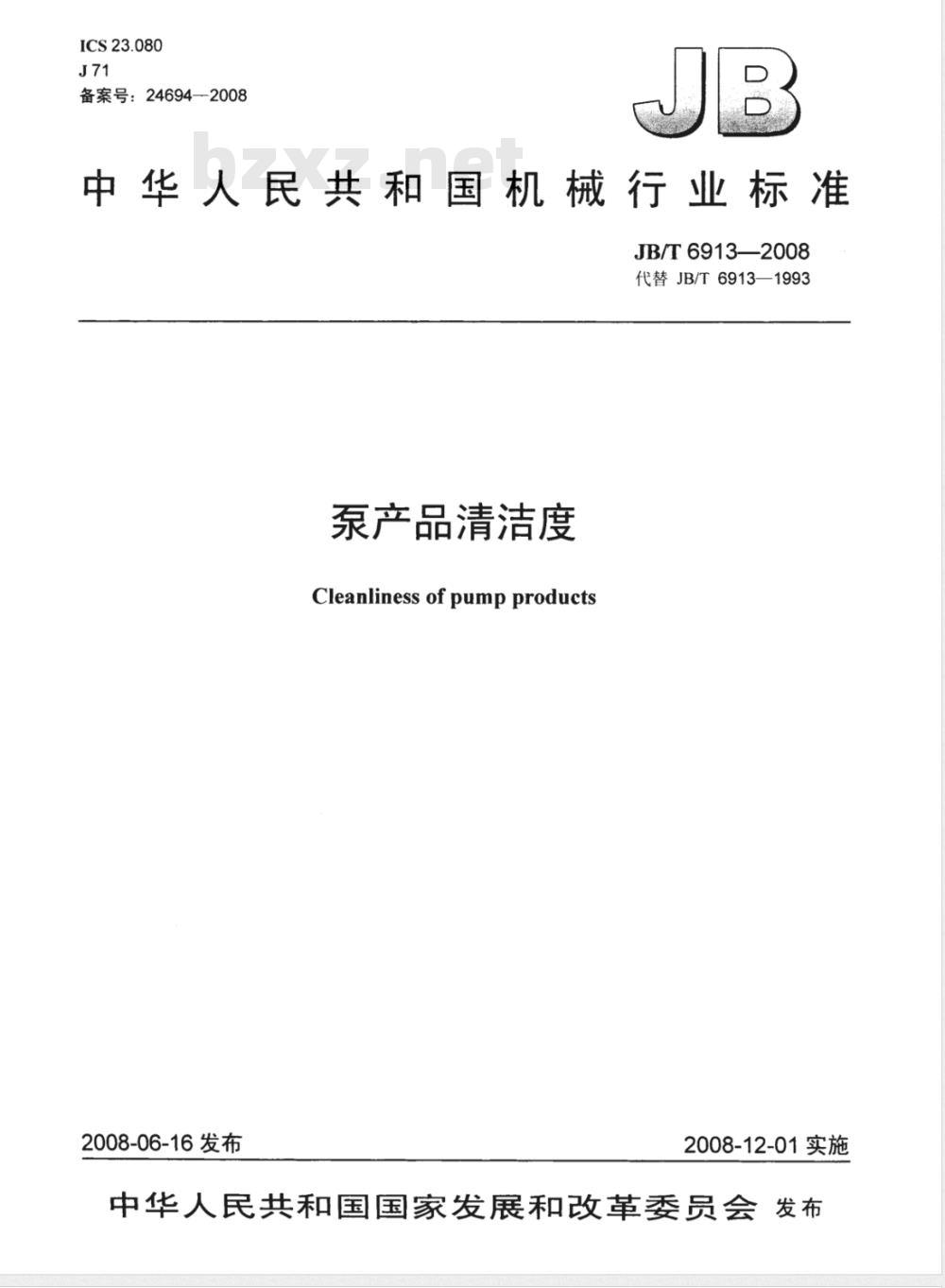

中华人民共和国机械行业标准
JB/T 6913—2008
代替JB/T6913—1993
泵产品清洁度www.bzxz.net
Cleanliness ofpumpproducts
2008-06-16 发布
2008-12-01实施

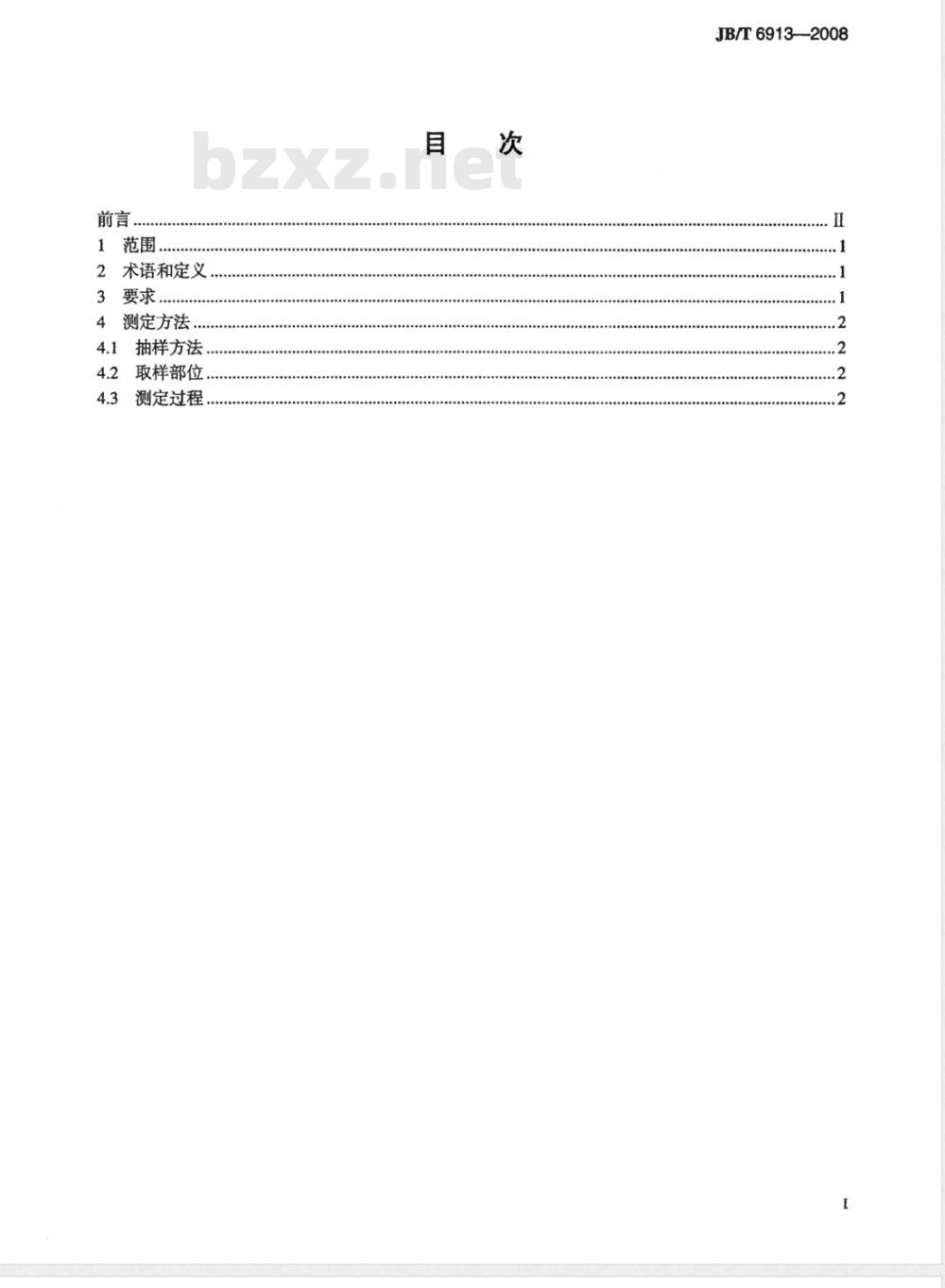

中华人民共和国国家发展和改革委员会发布前言
2术语和定义
4测定方法.…
4.1抽样方法
4.2取样部位..
测定过程.
0000000000
JB/T6913--2008
......
JB/T6913—2008

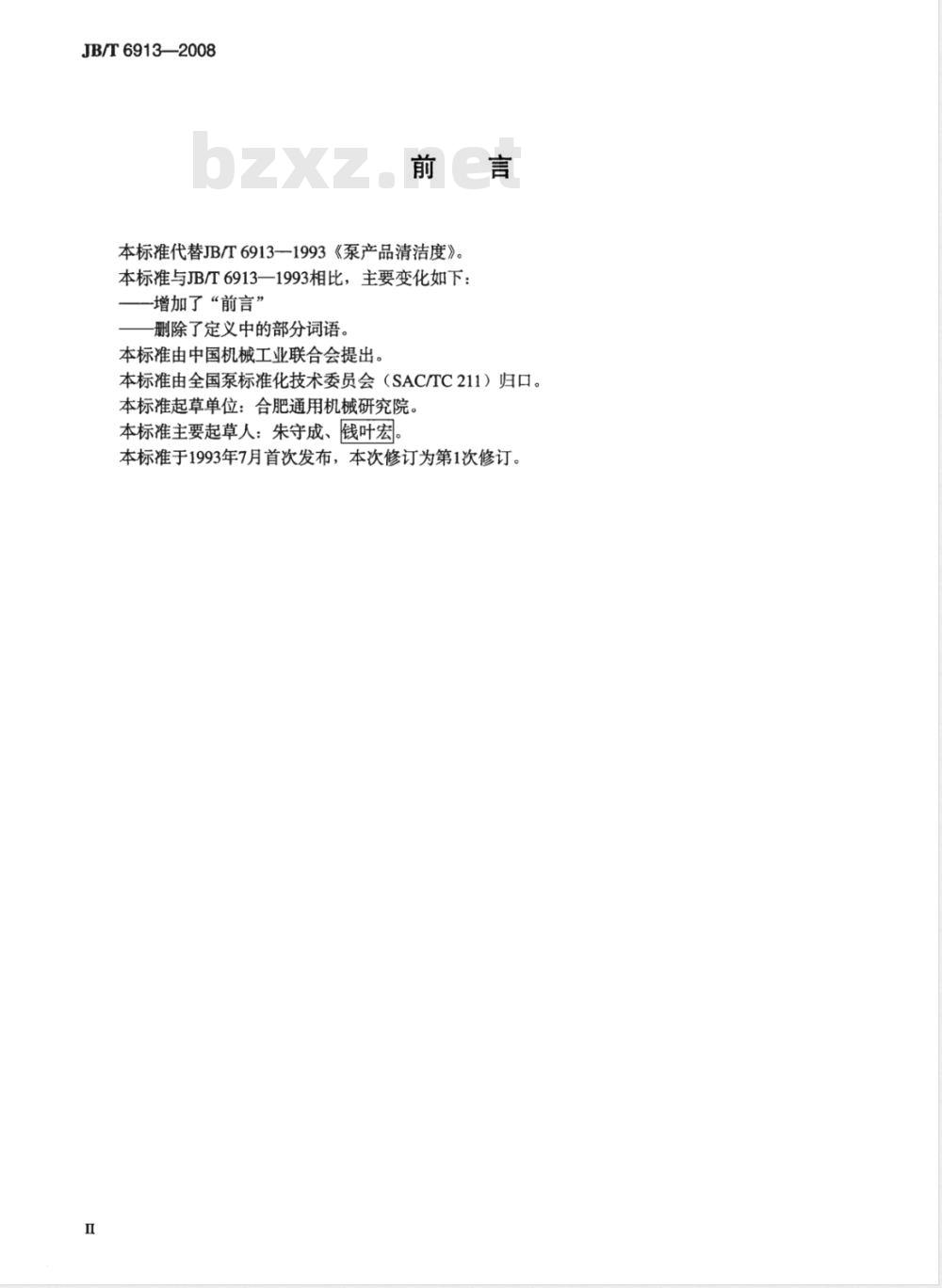

本标准代替JB/T6913-1993《泵产品清洁度》本标准与JB/T6913一1993相比，主要变化如下：-增加了“前言”
一删除了定义中的部分词语。
本标准由中国机械工业联合会提出本标准由全国泵标准化技术委员会（SAC/TC211）归口。本标准起草单位：合肥通用机械研究院。本标准主要起草人：朱守成、钱叶宏。本标准于1993年7月首次发布，本次修订为第1次修订。Ⅱ

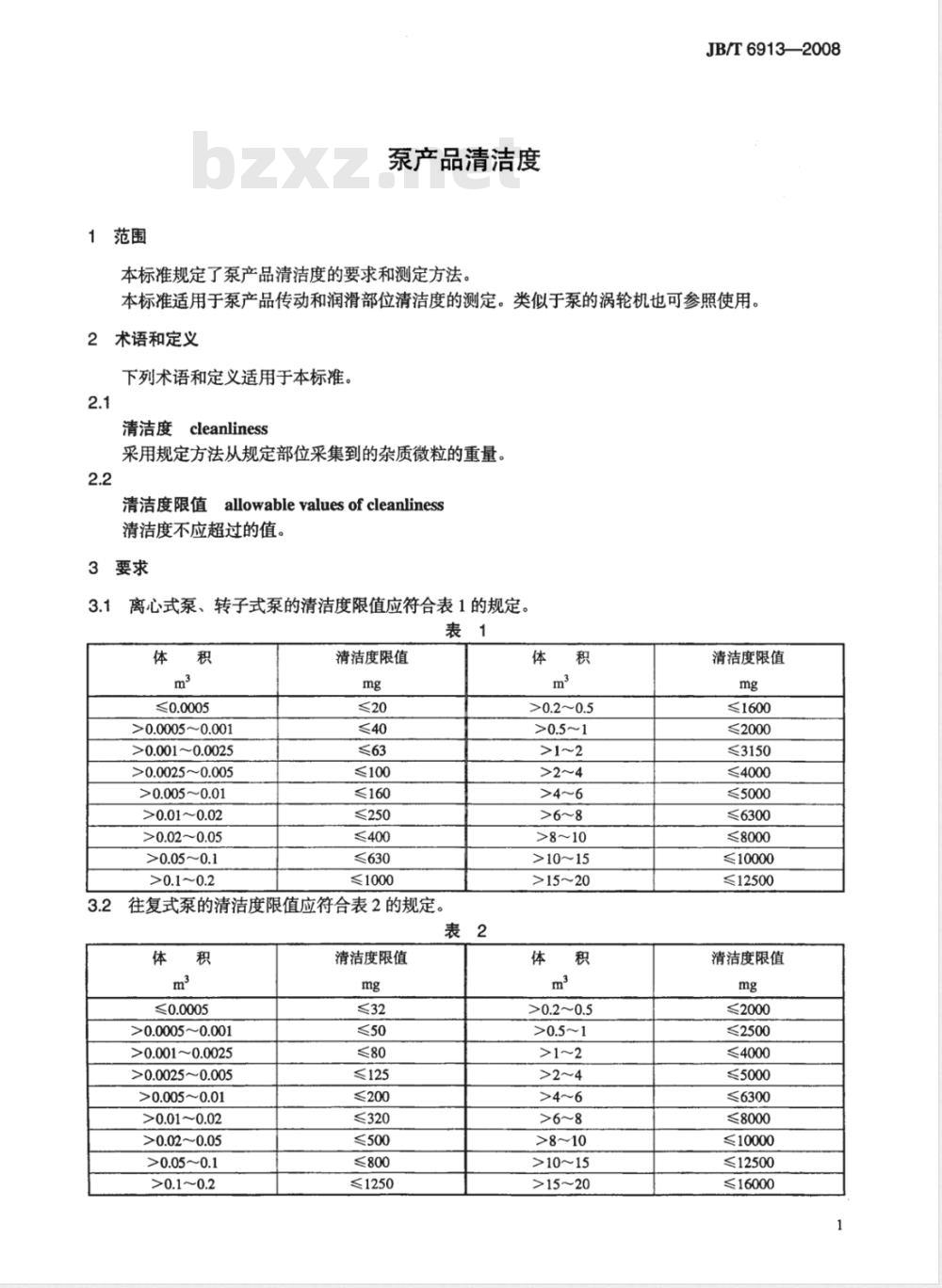

1范围
泵产品清洁度
本标准规定了泵产品清洁度的要求和测定方法，JB/T6913—2008
本标准适用于泵产品传动和润滑部位清洁度的测定。类似于泵的涡轮机也可参照使用。2
术语和定义
下列术语和定义适用于本标准。2.1
清洁度
cleanliness
采用规定方法从规定部位采集到的杂质微粒的重量2.2
清洁度限值
allowable values of cleanliness清洁度不应超过的值。
3要求
转子式泵的清洁度限值应符合表1的规定。离心式泵、3
≤0.0005
>0.0005~0.001
>0.001~0.0025
>0.0025~0.005
>0.005~0.01
>0.01~0.02
>0.02~0.05
>0.05~0.1
清洁度限值
≤100
≤160
≤250
≤400
≤630
≤1000
往复式泵的清洁度限值应符合表2的规定。体
≤0.0005
>0.0005～0.001
>0.001~0.0025
>0.0025~0.005
>0.005~0.01
>0.01~0.02
>0.02~0.05
>0.05~0.1
清洁度限值
≤125
≤200
≤320
≤500
≤800
≤1250
>10~15
>15~20
>10~15
>15~20
清洁度限值
≤1600
≤2000
≤3150
≤4000
≤5000
≤6300
≤8000
≤10000
≤12500
清洁度限值
≤2000
≤2500
≤4000
≤5000
≤6300
≤8000
≤10000
≤12500
≤16000
JB/T6913—2008

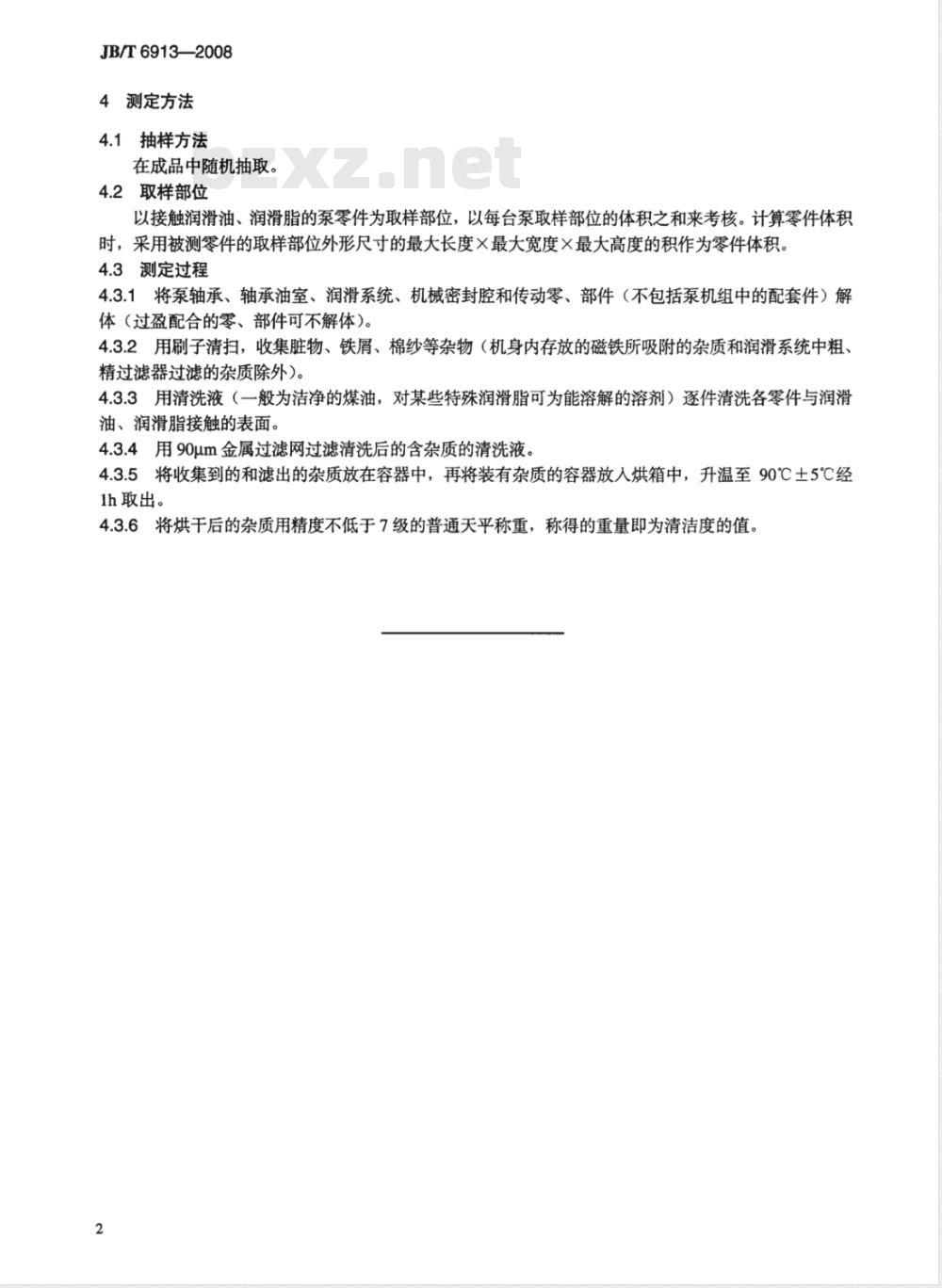

4测定方法
4.1抽样方法
在成品中随机抽取。
4.2取样部位
以接触润滑油、润滑脂的泵零件为取样部位，以每台泵取样部位的体积之和来考核。计算零件体积时，采用被测零件的取样部位外形尺寸的最大长度×最大宽度×最大高度的积作为零件体积。4.3测定过程
4.3.1将泵轴承、轴承油室、润滑系统、机械密封腔和传动零、部件（不包括泵机组中的配套件）解体（过盈配合的零、部件可不解体）。4.3.2用刷子清扫，收集脏物、铁屑、棉纱等杂物（机身内存放的磁铁所吸附的杂质和润滑系统中粗、精过滤器过滤的杂质除外）。
4.3.3用清洗液（一般为洁净的煤油，对某些特殊润滑脂可为能溶解的溶剂）逐件清洗各零件与润滑油、润滑脂接触的表面。
4.3.4用90μm金属过滤网过滤清洗后的含杂质的清洗液。4.3.5将收集到的和滤出的杂质放在容器中，再将装有杂质的容器放入烘箱中，升温至90℃土5℃经1h取出。
4.3.6将烘于后的杂质用精度不低于7级的普通天平称重，称得的重量即为清洁度的值2
